GJ6轨道检测的原理及应用1. 概述GJ6轨道检测是一种用于检测铁路轨道状态和性能的技术。
该技术基于高精度的传感器和数据处理方法，能够实时监测轨道的几何形状、轨道偏差、弯曲变形以及轨道振动等指标。
本文将介绍GJ6轨道检测的原理和应用。
2. 原理GJ6轨道检测的原理主要包括传感器的工作原理和数据处理方法。
2.1 传感器的工作原理GJ6轨道检测采用了高精度的测距传感器和振动传感器。
测距传感器通过发射激光束并测量激光束的返回时间，从而得到轨道几何形状的数据。
振动传感器则可以测量轨道的振动频率和振幅。
2.2 数据处理方法GJ6轨道检测的数据处理方法主要包括数据采集、数据传输、数据处理和数据分析等步骤。
在数据采集阶段，传感器会将实时的数据传输给数据处理系统。
数据处理系统会对数据进行预处理，包括噪声滤波和数据校正等操作。
然后，数据分析算法将对数据进行分析和处理，从而得到轨道的几何形状、偏差、弯曲变形和振动等指标。
3. 应用GJ6轨道检测在铁路行业具有广泛的应用。
3.1 轨道维护和修复GJ6轨道检测可以实时监测轨道的状况，包括轨道的几何形状和偏差等指标。
通过监测这些指标，铁路维护人员可以及时发现轨道的问题并进行修复，从而保证铁路的安全和正常运行。
3.2 轨道运维优化GJ6轨道检测还可以提供轨道的弯曲变形和振动等指标，对于轨道的运维和优化非常有帮助。
通过监测轨道的弯曲变形，可以及时调整轨道的弯曲直径，减少车辆在弯道上的侧向力，提高列车的安全性和舒适度。
同时，监测轨道的振动可以提供对轨道结构的评估，以及对列车运行的影响等信息，从而优化轨道的设计和维护。
3.3 风险预警和故障诊断GJ6轨道检测可以通过对轨道的几何形状和偏差进行分析，提供轨道结构的健康状态评估，为铁路运营管理部门提供风险预警和故障诊断的依据。
通过及时发现轨道的异常变化，可以提前采取措施进行修复或维护，从而避免可能发生的事故和延误。
3.4 轨道设计与改造GJ6轨道检测可以提供轨道的几何形状和偏差等指标，为轨道的设计和改造提供依据。
高速铁路轨道检测技术的使用指南随着交通运输的快速发展，高速铁路成为了人们出行的首选方式。
作为高速铁路的基础设施，对轨道的运行状况进行及时、准确的检测显得尤为重要。
本文将详细介绍高速铁路轨道检测技术的使用指南，帮助读者更好地了解和应用这些技术。
一、高速铁路轨道检测的意义和目标1. 意义：高速铁路的安全性和舒适性直接依赖于轨道的良好运行状态，及时发现和处理轨道缺陷可以保障列车的正常运行，并减少事故的发生。
2. 目标：高速铁路轨道检测的主要目标是识别轨道上的问题及其所对应的轨道缺陷类型，及时发现和预防问题的发生，从而保障高速铁路的安全运营。
二、高速铁路轨道检测技术的分类和原理1. 分类：高速铁路轨道检测技术可分为物理检测技术和无损检测技术两大类。
- 物理检测技术：包括轴重检测、轨道几何检测、接触网检测等，主要通过对轨道运行状态的直接测量，提供轨道的物理参数数据。
- 无损检测技术：包括超声波检测、磁探伤、红外热像检测等，通过对轨道内部或表面的信号变化进行检测，以获取轨道缺陷等信息。
2. 原理：各种高速铁路轨道检测技术均基于特定的物理原理实现对轨道状态的监测。
- 轴重检测：通过在轨道上设置传感器，实时检测列车通过时的轴重变化，为轨道衰退等问题提供参考依据。
- 轨道几何检测：利用激光测距、摄像技术等，进行轨面高程、水平和曲线半径等参数的测量，判断轨道是否存在几何问题。
- 接触网检测：通过红外线、摄像等技术，检测接触网的高度、弧垂、弧垂变化等，确保接触网的正常运行。
- 超声波检测：利用超声波的声学特性，对轨道内部的缺陷进行检测，例如螺栓松动、锚固不良等。
- 磁探伤：利用磁场的影响，检测轨道表面的裂纹、焊接问题等。
- 红外热像检测：通过红外热像仪，检测轨道表面的温度异常，发现隐患如膨胀缝过大、沉降等。
三、高速铁路轨道检测技术的应用流程1. 准备工作：检测前需清理轨道表面杂物，确保检测信号的准确性；检查检测设备和传感器的工作状态，并进行校准。
高速铁路轨道检测技术的使用教程随着高速铁路的不断发展，确保铁路轨道的安全性和可靠性变得至关重要。
高速铁路轨道检测技术的使用对于确保铁路的正常运行非常重要。
本文将介绍高速铁路轨道检测技术的使用教程，以帮助相关人员更好地了解和应用这一技术。
第一部分：高速铁路轨道检测技术概述高速铁路轨道检测技术是为了监测和评估铁路轨道的状况、提供及时修复所需信息而发展起来的。
其主要目的是检测铁路轨道上的异常情况，如裂缝、缺陷、损坏等，并提供数据支持以进行及时的维修和保养。
这种技术综合应用了传感器、图像处理、数据分析、无人机等先进技术，大大提高了铁路运输系统的安全性和可靠性。
第二部分：高速铁路轨道检测技术的分类1. 视觉检测技术：使用高清摄像机或无人机进行轨道巡视，通过图像分析技术检测出轨道上的异常情况。
这种技术适用于隧道内部和复杂地形区域的检测。
2. 振动检测技术：通过铁轨振动传感器收集到的振动数据，分析出轨道上的缺陷和异常情况。
这种技术适用于高速运行列车的检测。
3. 磁粉检测技术：通过喷涂磁粉在轨道上，利用磁场变化检测出裂缝和缺陷等问题。
这种技术适用于简单直道的检测。
4. 烟雾检测技术：通过安装烟雾传感器在列车行进路径的铁路轨道上，及时检测出轨道上的烟雾情况，以及其他危险情况。
第三部分：高速铁路轨道检测技术的应用高速铁路轨道检测技术广泛应用于铁路行业，具有以下几个方面的应用：1. 异常检测和维修：高速铁路轨道检测技术可以帮助检测出轨道上的异常情况，如裂缝、缺陷等，及时做出维修和修复措施，确保铁路的正常运行。
2. 轨道质量评估：通过对轨道数据的收集和分析，可以评估轨道的质量情况，指导铁路公司制定轨道维护计划，保障铁路运输的安全和可靠。
3. 运行监控和安全管理：高速铁路轨道检测技术可以监控铁路运输的实时数据，帮助运营商预测和预防潜在的风险，提高运行安全性。
4. 轨道改造和优化：通过轨道检测技术，可以分析轨道的磨损情况，指导轨道改造和优化方案，提高列车的平稳性和运行效率。
第39卷，第4期 2 0 1 8牟7月中国铁道科学 CHINA RAILW AY SCIENCEVol. 39 No. 4Ju ly , 2018文章编号：1001-4632 (2018) 04-0139-06GJ -6型轨道检测系统激光摄像同步触发设计王玟1>2(1.中国铁道科学研究院基础设施检测研究所，北京100081;2.中国铁路总公司铁路基础设施检测中心，北京100081)摘要：针对G J-6型轨道检测系统开启后激光器即进入长时间点亮的单一工作模式，提出了适用于激光摄像同步触发系统做等频脉宽变换及同步协调控制，实现激光频闪最亮发光状态与髙速相机等距离空间同步，从 而采集钢轨图像的设计方案。
因触发时序控制和电信号有效识别是设计方案的关键，因此先进微处理器控制设 计和光耦隔离电路、反相整形电路、增益放大电路等硬件电路设计成为系统的关键技术。
经试验室与现场试验分析，本设计方案下的激光器与相机同步触发稳定。
在120 km •IT 1速度等级下，与长亮工作模式相比激光器的 能耗降低了约94%，延长了激光器的工作寿命，避免了非工作时段外射激光的安全隐患，提高了轨道检测系统 的可靠性和安全性。
关键词：G J-6型；轨道检测；激光频闪；空间同步；高速；可靠性；钢轨图像采集中图分类号：U 216.3文献标识码：Bdoi ： 10. 3969/j. issn. 1001-4632. 2018. 04. 20随着列车速度的提髙、行车密度和运量的加 大，对列车的安全性、舒适性提出了更高的要求，科学有效地检测轨道质量状态是铁路安全运输的重要保证[1_5]。
GJ -6型轨道检测系统[〜是当前动态检测轨道 科学的有效手段，其基于结构光视觉与图像处理技 术，采用激光摄像非接触测量方法实时检测轨距、高低等重要轨道几何参数。
然而系统中的激光器开 启后即进入点亮状态，长时间对外发射近红外线形 激光，严重缩短了其工作寿命，也造成了能源的流 失和浪费，同时还存在外射激光的安全隐患[1(m]，降低了轨道检测系统的可靠性[12〜]和安全性。
GJ—6型轨检系统在南京地铁中的应用结合中国铁道科学研究院研发的GJ-6 型轨检系统在南京地铁多年的使用经验，从检测原理、數据运用等方面分析，提出充分利用波形图精确定位超限病害，治理道岔、曲线、碎石地段病害的方法。
同时，对该系统在应用中存在的不足提出了改进意见。
标签：地铁；GJ-6 型轨检系统；病害定位；病害整治；应用0 前言南京作为国内第 6 个开通地铁的城市，从2005 年 1 号线22 km 单线运营到2017 年底356 km的9线线网运营，经历了一个地铁快速发展期。
随着地铁线网密度的增加，对地铁设备的养护要求也在逐渐提升。
南京地铁在轨道设备养护过程中，采用计划修与状态修相结合的形式，其中，动态轨检车的运用在状态修中发挥着不可替代的作用。
自2007 年第一台动态轨检车投入使用，轨检系统从GJ-4 到GJ-6 型均由中国铁道科学研究院研制。
GJ-6 型轨检系统的应用可实现对现场病害的准确判断，避免了正线设备维护中由于环境条件限制、作业人员能力等因素引起的无效作业和有害作业。

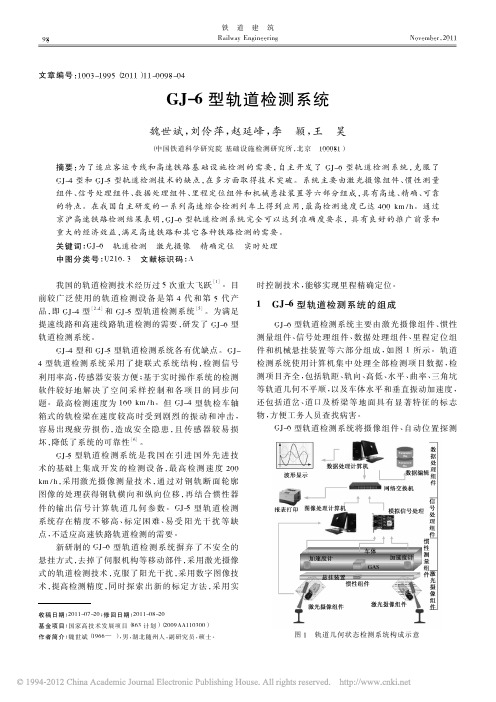

1 GJ-6 型轨检系统概况GJ-6 型轨道检测系统主要由激光摄像组件、惯性测量组件、信号处理组件、数据处理组件、里程定位组件 5 部分组成。
南京地铁利用GJ-6 型轨检车对各线路每月进行1 次检测，速度等级采用120～160 km/h 级别，检测项目包括左、右轨向，左、右高低，轨距，水平，三角坑等。
安装有GJ-6 型轨检系统的轨检车如图1 所示。
2 轨检系统的应用2.1 超限病害的精确定位2.1.1 利用道岔精确定位超限病害通常进行动态轨检时，正线道岔开行直股，通过判断波形图中道岔直尖轨、直基本轨、尖轨尖、导曲、岔心等各部位位置（图2），利用道岔尖轨尖或岔心处检测里程与实际里程的差值，可修正超限病害的检测里程。
同时，利用波形图中道岔各部位（转辙部分、连接部分、辙叉部分）可确定超限病害在道岔中的相对位置。
2.1.2 利用曲线精确定位超限病害利用直缓点或缓直点处检测里程与实际里程的差值，可修正超限病害的检测里程。
