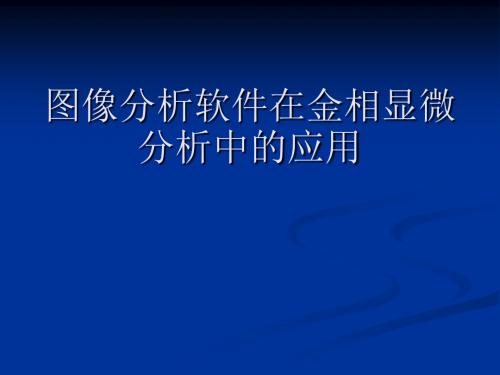

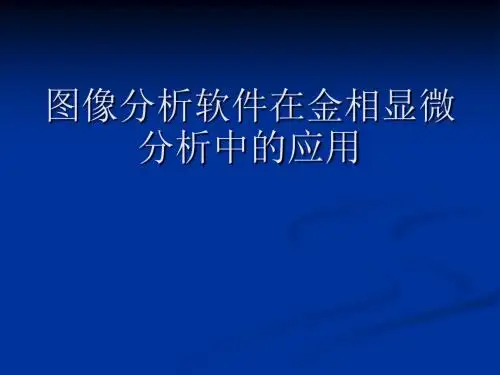

图像分析软件在金相显微分析

一、系统简介㈠基本功能：《金相检验软件系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。

该软件的主要功能如下：⒈自动评级：本软件以检验标准为依据，开发出了近百余个类别两百余种软件功能模块，用户可根据需要，选择检验项目，在本软件的帮助下，完成检验工作。

目前本系统的软件模块清单如下：辅助评级：软件可得出和分析结果有一定联系的参数；比较评级：将采集下来的试样图像和标准图库进行比较，人工作出结果判断。

⒉新建报告：可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存和打印功能。

⒊打开报告：打开并浏览已经保存的报告文件。

⒋几何测量：本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、面积、角度等测量工作。

⒌查看图库：用户可选择查看本软件收录的所有金相图谱，本软件金相图谱由用户提供原始资料，由我方录入。

⒍定倍打印：可一次装入多副图片，并可对其进行图像处理，设置说明文字和打印版面，进而生成一份适合各种行业特殊要求的报告文件。

㈡系统组成：整个软件系统由如下部分组成：⒈软件程序（光盘）；⒉加密狗：客户需事先选择加密狗类型（并口型或者USB型）；⒊文字资料：《使用说明书》（光盘上有WORD文档）；㈢硬件运行环境：⒈电脑推荐配置：⑴CPU：奔腾4型，主频1.7G以上；⑵内存：256M及以上；⑶硬盘：C盘可用空间1G以上，软件（推荐）安装在C盘；⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；⒉视频采集卡：本软件支持多种视频采集卡，用户可在“功能选择”菜单中选择相应的采集卡。

⒊CCD摄像头或者数码相机：分辨率达到450线及以上的CCD摄像头以及数码相机均可。

㈣软件运行环境：WINDOWS2000、WINDOWS XP。

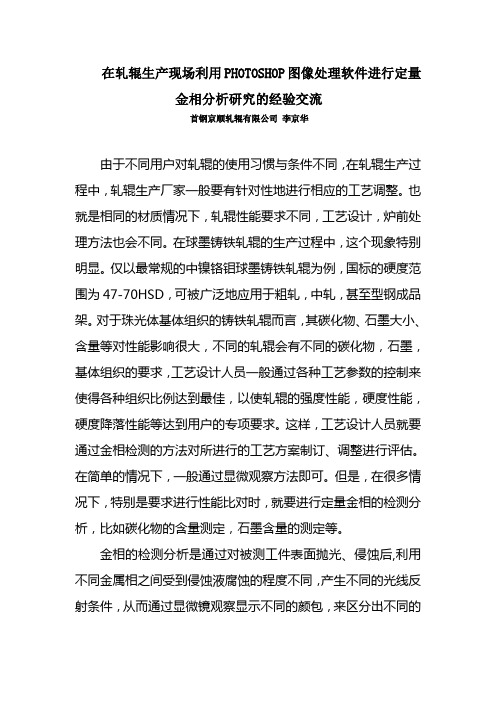

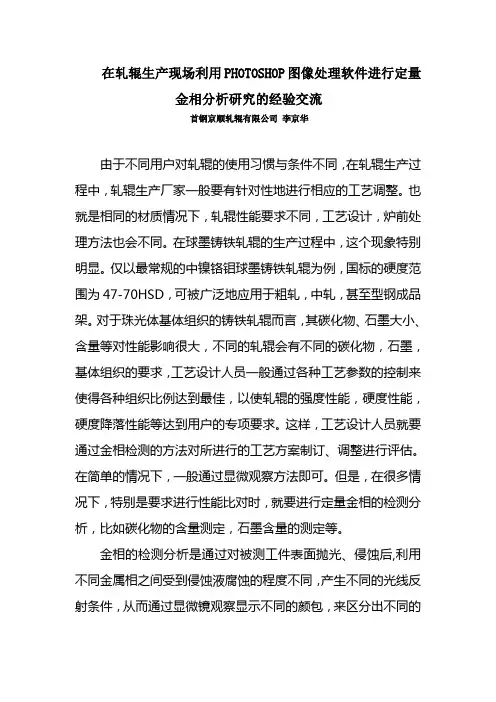

在轧辊生产现场利用PHOTOSHOP图像处理软件进行定量金相分析研究的经验交流首钢京顺轧辊有限公司李京华由于不同用户对轧辊的使用习惯与条件不同，在轧辊生产过程中，轧辊生产厂家一般要有针对性地进行相应的工艺调整。

也就是相同的材质情况下，轧辊性能要求不同，工艺设计，炉前处理方法也会不同。

在球墨铸铁轧辊的生产过程中，这个现象特别明显。

仅以最常规的中镍铬钼球墨铸铁轧辊为例，国标的硬度范围为47-70HSD，可被广泛地应用于粗轧，中轧，甚至型钢成品架。

对于珠光体基体组织的铸铁轧辊而言，其碳化物、石墨大小、含量等对性能影响很大，不同的轧辊会有不同的碳化物，石墨，基体组织的要求，工艺设计人员一般通过各种工艺参数的控制来使得各种组织比例达到最佳，以使轧辊的强度性能，硬度性能，硬度降落性能等达到用户的专项要求。

这样，工艺设计人员就要通过金相检测的方法对所进行的工艺方案制订、调整进行评估。

在简单的情况下，一般通过显微观察方法即可。

但是，在很多情况下，特别是要求进行性能比对时，就要进行定量金相的检测分析，比如碳化物的含量测定，石墨含量的测定等。

金相的检测分析是通过对被测工件表面抛光、侵蚀后,利用不同金属相之间受到侵蚀液腐蚀的程度不同，产生不同的光线反射条件，从而通过显微镜观察显示不同的颜包，来区分出不同的相组织。

而进行定量分析的方法就是通过金属磨面中测得的二维参量来推算三维空间中金相组织含量的方法。

一般情况下，进行定量金相检测要通过两种方法，第一种是手工定量金相检测方法，即《GB/T15749-2008》中所规定网格数点法、网格截线法、显微镜目镜刻度测定法等方法，上述各种方法的测量原理是通过二维平面中点、线、面等几何参量的测量，根据点、线、面、体之百分数的互等关系的假定，推算出显微组织中待测物相三维空间的量值。

这种方法具有快速，简单的特点，但是人为因素影响较大，同时不适于差别较小的金相组织之间的区分和说明。

为了解决上述问题，人们设计生产了定量金相检测分析仪，目前应用也比较广泛。

金相显微镜操作规程金相显微镜属于精密光学仪器，为了保证金相显微镜系统正常的发挥功能，特制定本规程。

金相显微镜由专人使用，专人负责日常维护、保养。

任何人未经许可，不得调试该设备。

金相显微镜系统的操作步骤及日常维护、保养注意事项如下：一、显微镜部分1、去掉防尘罩，打开电源。

2、将试样置于载物台垫片，调整粗/微调旋钮进行调焦，直到观察到的图像清晰为止。

3、调整载物台位置，找到关心的视场，进行金相分析。

二、计算机及图像分析系统将金相显微镜上的观察/照相切换旋钮调至PHOT位置，金相显微镜里观察到的信息便转换到视频接口和摄像头，打开计算机，启动图象分析软件，即可观察到来自金相显微镜的实时的图像，找到关心的视场后将其采集、处理。

三、日常维护、保养及注意事项为保证系统的使用寿命及可靠性，注意以下事项：1，试验室应具备三防条件：防震（远离震源）、防潮（使用空调、干燥器）、防尘（地面铺上地板）；电源：220V±10%，50HZ；温度：0°C—40°C。

2，调焦时注意不要使物镜碰到试样，以免划伤物镜。

3，当载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜，以免划伤物镜。

4，亮度调整切忌忽大忽小，也不要过亮，影响灯泡的使用寿命，同时也有损视力。

5，所有（功能）切换，动作要轻，要到位。

6，关机时要将亮度调到最小。

7，非专业人员不要调整照明系统（灯丝位置灯），以免影响成像质量。

8，更换卤素灯时要注意高温，以免灼伤；注意不要用手直接接触卤素灯的玻璃体。

9，关机不使用时，将物镜通过调焦机构调整到最低状态。

10，关机不使用时，不要立即该盖防尘罩，待冷却后再盖，注意防火。

11，不经常使用的光学部件放置于干燥皿内。

12，非专业人员不要尝试擦物镜及其它光学部件。

目镜可以用脱脂棉签蘸1:1比例（无水酒精：乙醚）混合液体甩干后擦拭，不要用其他液体，以免损伤目镜。

上海研润科技有限公司亲爱的用户您好:上海研润科技有限公司前身是材料性能技术研究所,后经过上海研润资本组合成立了硬度计分厂,主要以研发仪器设备为主,综合计算机软件的开发.主导产品包括洛氏硬度计、维氏硬度计、布氏硬度计、显微硬度计、邵氏硬度计、里氏硬度计、韦氏硬度计、巴氏硬度计及其它硬度计、金相制样试备、金相显微镜及其它显微镜等材料性能检测测试仪器及各种仪器附件.公司目前具有8位教授级专家,几十位技术工程师.自2005年改制以来,公司已经发展成为一家研发、生产硬度计的高科技企业公司,公司集科、工、贸为一体,产品已经广泛应用于军工、大学、科研机构、航空航天、电子、机械、汽车、纺织、五金、塑胶、印刷、食品、医院、包装、模具等部门行业.为其实验室建立、规划，产品研发、检验提供了软硬件支持.公司通过了中国检验认证集团的ISO9001:2000质量管理体系认证,并获得了上海市高新技术企业称号.目前有几大硬度计实现了上海市高新技术成果转化项目,并且获得了数项专利技术.低价质高、造型完美、功能卓越是我们对产品质量的不倦追求。

金相图像分析软件《金相图像分析软件》是为专业从事金相检验的单位与个人定制开发的一套计算机图像分析软件系统。

它的基本原理是：以数码摄像头、视频采集卡或数码相机等硬件设备，采集金相显微镜中的金相图片，再对该图片进行处理和自动分析，得到相关检验结果。

系统原理图：金相图像分析软件具备完整的图像采集、存取、测量、分析处理、图像打印以及定倍图文报告打印等功能，具有非常广泛的实用性，特别是针对需要采集图像、显微组织图像测量、定量分析、打印照片出具规范金相图文报告的用户；另外它还具有标准图像与当前图像的比对功能，以及图像的标注等功能。

系统特点替代暗房无需原先复杂的拍照，冲印步骤就可以得到试样照片，可以即拍即出。

配合专业级的摄像头（模拟，数字）或者数码相机、扫描仪，打印机等，可以得到高品质的图像和照片。

专业品质立足于江南光电的显微光学设计加工实力，自行设计加工的科学级光学接口，配合专业数字采集设备，获得高分辨，高对比的图像。

精确倍率照片倍率为实际倍率，也可以是任何设定倍率。

资料管理试样的数码图像作为最为宝贵的资料，可以bmp、jpg常用格式存在计算机里，成为名副其实的个人资料馆。

规范报告强大的图文报告输出，图文报告格式可以任意定制，图像倍率为实际倍率，报告可以以自有格式存储或者Word、Excel、Pdf等通用格式。

基本测量处理功能图像采集：支持摄像头（数字、模拟），数码相机，扫描仪等。

图像测量：线长、角度、圆直径、圆面积、弧度、不规则多边型面积等测量。

图像比对：图像可以与典型（标准）图像在同一界面下进行比对分析。

图像标注：箭头，文字等标注图像内容。

照片输出：按照实际（或者任意设定）倍率打印照片。

图像资料库：数码图像按照图像类别由操作人员设定进行分类管理。

图文报告模板设计：图文报告模板格式可由用户自由创建，简单方便。

图文报告输出：图文报告可以以自有格式，或者Word、Excel、Pdf通用文件格式存储。

其中图像可以为精确倍率。

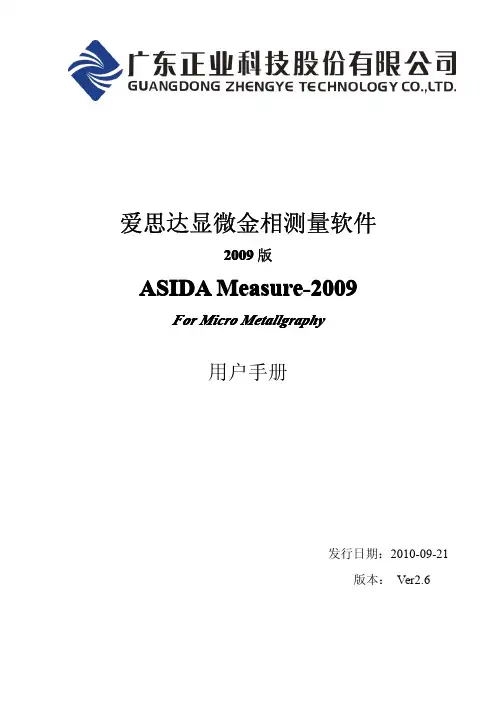

爱思达显微金相测量软件2009版ASIDA Measure-2009F or Micro Metallgraphy用户手册发行日期：2010-09-21版本：Ver2.61目录1、软件介绍 (2)1.1软件简介 (2)1.2软件系统内容 (2)2、软硬件系统的安装 (2)2.1软件系统配置要求 (2)2.2软件的安装 (4)2.3摄像头驱动的安装 (6)2.4软件的卸载 (14)3、软件操作说明 (14)3.1软件主界面的构成 (14)3.2菜单栏说明 (15)3.3工具栏的说明 (20)3.4影像显示区和测绘区 (22)3.5水平浮动控制窗口 (23)3.6垂直浮动控制窗口 (24)3.7图像拼接功能 (30)21、软件介绍3、软件操作说明3.1软件主界面的构成运行桌面上的快捷方式，进入软件界面软件窗口将显示以下选项：A ．菜单栏：包含一组弹出菜单，其中包含了一系列命令；B ．两个主要工具栏（垂直的和水平的垂直工具栏包含所有测量工具，水平工具栏包含主要的文件操作工具）C ．影像显示区和绘图区D ．水平浮动控制窗口（含测量、自动拍摄文件夹、显示属性设置子窗口）E ．垂直浮动控制窗口（图表及视频属性子窗口）3.2菜单栏说明软件的大部分功能都能从菜单栏启动。

E3 3.2.1文件项这个功能键的主要作用是进行文件的操作和退出程序的操作，具有文件操作的所有基本功能，其功能都已经为大家所熟识。

“新建”：用于建立新的空白窗口，以进行图像拼接；“打开”：用于打开.bmp文件；“关闭”：用于关闭打开的文件或实时图像；“保存”：用于保存文件，保存格式为.bmp；“退出”：用于退出程序软件系统；3.2.2编辑项撤消：撤消上一次操作；重做：重做上一次撤消的操作。

3.2.3图像处理图像处理功能用于对单张图片进行翻转、负像、灰度化、亮度调整、对比度调整、伽马值调整、饱和度调节等操作，以获得理想的图片效果。

★图像处理只对单张图片起作用，实时影像时无此项功能，相应地通过视频属性来调节。

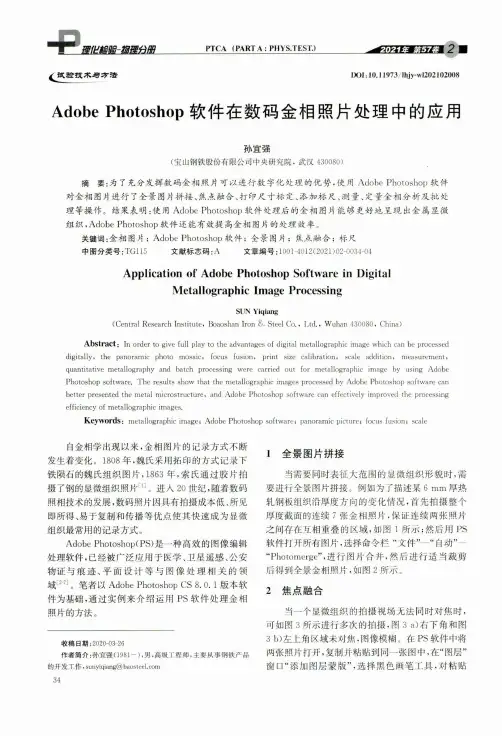

理圯餳验-物理分冊PTCA (PARTA: PHVS.TEST.)_____________2■验莰术与方法DOI ： 10.11973/lhjy-wl202102008 Adobe Photoshop软件在数码金相照片处理中的应用孙宜强(宝山钢铁股份有限公司中央研究院，武汉430080)摘要：为了充分发挥数码金相照片可以进行数字化处理的优势，使用Adobe Photoshop软件 对金相图片进行了全景图片拼接、焦点融合、打印尺寸标定、添加标尺、测量、定量金相分析及批处 理等操作。

结果表明：使用Adobe Photoshop软件处理后的金相图片能够更好地呈现出金属显微 组织，Adobe Photoshop软件还能有效提高金相图片的处理效率。

关键词:金相图片；Adobe Photoshop软件；全景图片；焦点融合；标尺中图分类号:TG115 文献标志码：A 文章编号：1001-4012(2021)02-0034-04Application of Adobe Photoshop Software in DigitalMetallographic Image ProcessingSUN Yiqiang(Central Research Institute，Boaoshan Iron & Steel Co.，L td.，Wuhan 430080，China) Abstract：In order to give full play to the advantages of digital metallographic image which can be processed digitally, the panoramic photo mosaic, focus fusion, print size calibration，scale addition，measurement，quantitative metallography and batch processing were carried out for metallographic image by using Adobe Photoshop software. The results show that the metallographic images processed by Adobe Photoshop software can better presented the metal microstructure，and Adobe Photoshop software can effectively improved the processing efficiency of metallographic images.Keywords：metallographic image；Adobe Photoshop software；panoramic picture；focus fusion；scale自金相学出现以来，金相图片的记录方式不断 发生着变化。

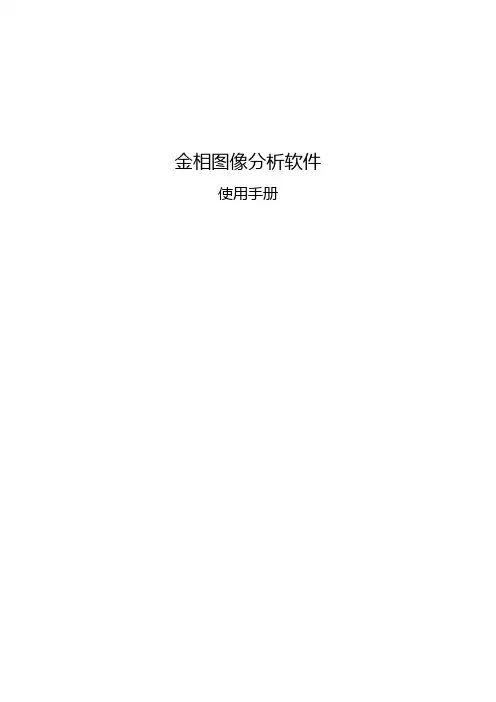

金相图像分析软件使用手册1、系统安装1.1系统组成*金相显微镜*数字摄像头或数码照相机*显微镜接口*金相图像分析软件*PC品牌计算机（中文WINDOWS/XP操作系统）*打印机*使用手册1.2软件安装*将USB密码狗插在计算机USB插口上*通过接口将摄像头与显微镜相连(或用数码相机采集金相图象后存入计算机)*打开计算机，在我的电脑中打开优盘，首先安装密码狗驱动程序：双击‘dogdrive’再点击狗头图标，安装完毕后退出；双击金相软件“setup”根据提示安装，会在桌面自动生成快捷方式。

1.3打开软件用鼠标在桌面上点击“金相分析软件”图标，进入软件界面：2、图像采集2.1 图像采集鼠标点击‘摄像头’-‘预览’则显微图像实时显示在计算机屏幕上，调整显微镜载物台，选择最佳视场，调整显微镜焦距，使图像清晰。

此时图像处于活动状态，点击‘图像采集’图像自动定格在软件界面上。

2.2图像保存在“文件”菜单选择“保存图像”，或按下“保存”图标，在文件对话框中选择合适的路径，输入正确的文件名，则将当前显微图像以256色BMP位图像格式保存到电脑磁盘中存盘。

2.4打开图像在“文件”菜单中选择“打开”，或按下工具栏中“打开”图标，在文件对话框中选择要打开的图像文件，将磁盘中图像调出以便处理。

3、图像处理3.1名词解释灰度象点的明暗程度，最亮（白）为255，最暗（黑）为0。

图像处理通过特定的数学模型计算，改善图像的质量。

图像分割将图像分成有意义的目标区域。

1页3.2亮度对比度调整在“处理”菜单中选择“灰度变换”，在下一级菜单中选择“亮度对比度”，在对话框中移动滚动条或直接输入一个从-50-50之间的数字，正数加大亮度对比度，负数减小亮度对比度。

按下确认按钮开始执行。

3.3滤波3.3.1平滑滤波平滑滤波可以消除或减弱图像中的污点、水渍、划痕、空洞等噪音，有效改善图像质量，操作方法为在“处理”菜单上选择“滤波”，在下一级弹出菜单中选择“平滑滤波”。

金相实验最后总结简介金相实验是一种常用的金属材料分析方法，通过对金属材料进行金相观察和分析，可以揭示材料的微观组织结构、相态组成、晶粒尺寸分布等信息。

本文将对进行的金相实验进行总结，包括实验目的、实验步骤、实验结果以及对实验的评价和改进建议。

实验目的本次金相实验旨在研究不同金属材料的微观组织结构、晶粒尺寸分布以及相态组成。

通过金相分析可以评估材料的热处理效果，了解材料的力学性能、耐磨性等重要性能指标。

实验步骤1.样品制备：从不同金属材料中取得一定大小的样品，并进行机械打磨，使样品表面平整。

2.腐蚀处理：将样品置于适当的腐蚀液中，根据不同材料的性质和要求选择合适的腐蚀液。

腐蚀时间的长短取决于样品的厚度和材料的特性。

3.清洗和抛光：将腐蚀完的样品进行清洗，去除腐蚀液的残留物，并对样品进行抛光，使其表面光洁度达到要求。

4.酸洗：将样品放入适当的酸液中进行酸洗处理，以去除抛光过程中产生的氧化物和有机杂质。

5.金相显微镜观察：将样品安置在金相显微镜台上，通过调节显微镜的焦距和放大倍数，观察样品的微观组织结构。

6.图像分析：使用图像分析软件对金相显微镜观察到的图像进行处理，包括晶粒尺寸分布、相态组成等分析。

实验结果使用金相显微镜观察，我们得到了不同金属材料的微观组织结构图像。

通过图像分析，我们可以得出以下结论：1.不同材料的晶粒尺寸差异明显：我们观察到在不同金属材料中，晶粒的尺寸存在较大的差异。

一些材料的晶粒尺寸较大而均匀，而其他材料则存在更小的晶粒和晶界。

2.相态组成差异明显：我们观察到不同材料中的相组成有所不同。

一些材料主要由铁素体和珠光体相组成，而其他材料则含有较高比例的奥氏体或贝氏体相。

3.显微组织与材料性能的关系：通过对不同材料的显微组织结构进行分析，我们可以得出一些关于材料性能的结论，如晶粒尺寸与材料的强度、硬度以及耐腐蚀性等之间的关系。

评价和改进建议本次金相实验取得了一定的成果，但也存在一些不足之处。
