CATIA大型装配轻量化技巧

CATIA大型装配的轻量化技巧在CATIA中进行大型装配设计时，由于模型的复杂性和尺寸的庞大，可能会导致计算机性能下降和数据管理困难。

因此，轻量化技巧是必不可少的，以便提高性能和简化数据管理。

以下是一些常用的CATIA大型装配的轻量化技巧：1.模块化设计：将装配设计拆分为多个模块，每个模块代表具有独立功能的子组件。

这样可以将设计任务分解为更小的部分，降低计算机负荷，同时也方便后续的维护和修改。

2.层次化组织：将装配层次结构分层次组织，将具有相似功能或层次的部件组合在一起。

这样可以减少层次之间的复杂关系，简化装配设计，并提高性能。

3.约束简化：在装配设计中，只应使用必要的约束。

过多的约束会增加计算负荷，降低性能。

应该尽量减少约束的数量，只保留必要的约束。

4.延迟装配：对于复杂的部件，可以使用延迟装配功能。

延迟装配可以将装配过程简化为只在需要的时候加载部件，从而减少计算机负荷。

5. LOD（Level of Detail）管理：使用LOD管理功能可以根据需要选择加载不同精细度的部件。

当需要查看细节时，加载高精度的部件；当只需要大致了解时，加载低精度的部件。

这可以显著提高性能。

6.几何集合：使用几何集合功能可以将多个相关部件组合到一个几何集合中。

这将减少装配层次的数量，简化装配设计，并提高性能。

7.去除不必要的功能：对于大型装配，通常会有一些部件或功能是不必要的。

这些部件可以通过去除不必要的表面、特征或体积来精简。

这样可以减少计算机负荷，提高性能。

8.数据管理优化：使用CATIA的数据管理功能，如产品结构管理（PSM）和全局变量，可以更好地管理和控制大型装配的数据。

这些功能可以使数据管理更高效，减少数据错误和冗余。

综上所述，以上是CATIA大型装配的一些常用轻量化技巧。

通过合理应用这些技巧，可以提高性能，简化数据管理，并提高设计效率。

CATIA软件零件装配技巧CATIA是一种常用的计算机辅助设计软件，广泛应用于机械设计、航空航天、汽车制造等领域。

在使用CATIA软件进行零件的装配时，掌握一些技巧可以提高工作效率和准确性。

本文将介绍CATIA软件零件装配的一些技巧和注意事项。

一、零件装配的基本流程1. 新建装配文件：打开CATIA软件，选择“新建装配文件”选项，在弹出的对话框中确定文件名和保存路径。

2. 导入零件文件：选择“插入零件”功能，将需要装配的零件文件导入到装配文件中。

可以通过浏览文件夹或直接拖拽文件的方式导入。

3. 建立装配关系：选择两个需要装配的零件，在CATIA工具栏的“装配工具”中选择不同的装配关系，如配合关系、约束关系等。

根据零件的实际需求来选择相应的装配方式。

4. 调整零件姿态：通过选择零件，利用旋转、平移等操作来调整零件的位置和角度。

可以使用CATIA提供的基本工具栏或者快捷键完成操作。

5. 检查装配结果：完成零件装配后，需要进行检查，确保各个零件之间的装配关系正确且稳定。

可以通过模拟、动画等功能来检查装配效果。

二、零件装配的技巧和注意事项1. 熟悉软件界面和操作：在使用CATIA软件进行零件装配前，建议先熟悉软件的界面布局和常用操作。

了解工具栏的功能和快捷键的设置，可以提高操作的效率。

2. 建立正确的装配关系：在进行零件装配时，应该根据零件的特性和装配要求选择合适的装配关系。

合理使用配合、约束等关系，可以确保装配的准确性和稳定性。

3. 使用辅助功能：CATIA提供了许多辅助功能，如装配特征、装配模式等。

这些功能可以帮助用户更快速、更准确地完成零件的装配工作。

4. 注意零件命名和管理：在进行零件装配时，应该给每个零件命名，并进行合理的管理。

命名规范可以避免混淆和误操作，方便后续的修改和维护工作。

5. 注意装配顺序：在进行多个零件的装配时，需要注意装配的顺序。

通常情况下，先装配较底层的零件，再逐步向上装配。

一套revit、catia等bim模型数据轻量化、格式转换、空间匹配的技术方法BIM (Building Information Modeling) is a powerful tool usedin the construction industry for designing, planning, and managing buildings and infrastructure projects. Revit and CATIA are popular software platforms used to create BIM models. However, there may be instances where it becomes necessary to reduce the size of BIM models, convert their formats, or match them with spatial data. In this response,I will discuss various technical methods for lightweighting BIM model data, format conversion, and spatial matching.我的问题是：一套revit、catia等bim模型数据轻量化、格式转换、空间匹配的技术方法(Translation: My question is about technical methods for reducing the size of BIM model data, converting formats,and matching spatial data for software such as Revit and CATIA.)1. Lightweighting BIM Model Data:Reducing the size of BIM model data can improve its performance during visualization and analysis processes. Several techniques can be applied to achieve lightweighting:One approach involves simplifying geometries by removing unnecessary details such as internal components or complex surfaces that do not impact the overall design intent. This can be done by using tools like decimation algorithms or manual simplification techniques.Another method is optimizing the level of detail (LOD)within the model. By adjusting the level of detail based on user requirements, unnecessary information can be removed without compromising essential design features.Lastly, utilizing compression algorithms can effectively reduce file sizes without losing critical information. These algorithms analyze patterns within the data andexploit redundancies to compress the file while preserving its integrity.1. 轻量化BIM模型数据：减小BIM模型数据的尺寸可以改善其在可视化和分析过程中的性能。

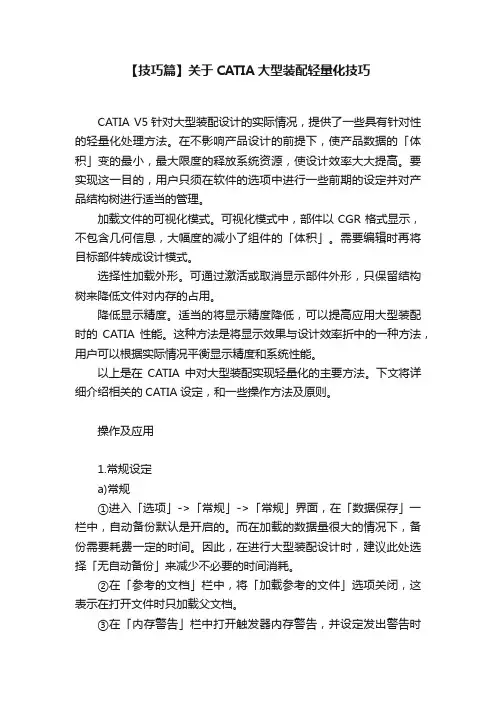

【技巧篇】关于CATIA大型装配轻量化技巧CATIA V5针对大型装配设计的实际情况，提供了一些具有针对性的轻量化处理方法。

在不影响产品设计的前提下，使产品数据的「体积」变的最小，最大限度的释放系统资源，使设计效率大大提高。

要实现这一目的，用户只须在软件的选项中进行一些前期的设定并对产品结构树进行适当的管理。

加载文件的可视化模式。

可视化模式中，部件以CGR格式显示，不包含几何信息，大幅度的减小了组件的「体积」。

需要编辑时再将目标部件转成设计模式。

选择性加载外形。

可通过激活或取消显示部件外形，只保留结构树来降低文件对内存的占用。

降低显示精度。

适当的将显示精度降低，可以提高应用大型装配时的CATIA性能。

这种方法是将显示效果与设计效率折中的一种方法，用户可以根据实际情况平衡显示精度和系统性能。

以上是在CATIA中对大型装配实现轻量化的主要方法。

下文将详细介绍相关的CATIA设定，和一些操作方法及原则。

操作及应用1.常规设定a)常规①进入「选项」->「常规」->「常规」界面，在「数据保存」一栏中，自动备份默认是开启的。

而在加载的数据量很大的情况下，备份需要耗费一定的时间。

因此，在进行大型装配设计时，建议此处选择「无自动备份」来减少不必要的时间消耗。

②在「参考的文档」栏中，将「加载参考的文件」选项关闭，这表示在打开文件时只加载父文档。

③在「内存警告」栏中打开触发器内存警告，并设定发出警告时的内存占用率，可以防止由于内存容量不足而造成的数据丢失。

(提示：将文件保存后，关闭、重启CATIA将清除缓存中的数据，可以释放更多的内存空间给予新开启的文件。

)b)文档进入「选项」->「常规」->「文档」界面，管理员可以在「文档环境」和「已链接的文档本地化」两栏中通过选择「允许」和「不允许」来减少不必要的环境和链接，以提高大型装配文件的加载速度。

c)PCS进入「选项」->「常规」->「PCS」界面，「堆栈大小」栏中的值可以进行0-99的设定，默认值为10。

C A T I A大型装配轻量化技巧SANY GROUP system office room 【SANYUA16H-CATIA大型装配轻量化技巧复杂的工业产品，往往包含成百上千的组装。

这样的大型装配，一般CAD软件需要很长时间来打开、编辑、更新和保存，甚至不得不把模型分成数个档案,分段打开, 影响工作效率。

而CATIA V5只需一些简单的设定就能提高大型装配的操作性能。

概述CATIA V5针对大型装配设计的实际情况，提供了一些具有针对性的轻量化处理方法。

在不影响产品设计的前提下，使产品数据的「体积」变的最小，最大限度的释放系统资源，使设计效率大大提高。

要实现这一目的，用户只须在软件的选项中进行一些前期的设定并对产品结构树进行适当的管理。

在应用大型装配时，其对CATIA性能的影响主要是因为文件「体积」过大，加载到内存时引起系统拥堵。

在系统空间有限的情况下，我们可以通过减少加载量来降低这种影响：加载文件的可视化模式。

可视化模式中，部件以CGR格式显示，不包含几何信息，大幅度的减小了组件的「体积」。

需要编辑时再将目标部件转成设计模式。

选择性加载外形。

可通过激活或取消显示部件外形，只保留结构树来降低文件对内存的占用。

选择性加载部件。

对大型装配，可以选择只加载需要的部件，以释放系统空间。

降低显示精度。

适当的将显示精度降低，可以提高应用大型装配时的CATIA性能。

这种方法是将显示效果与设计效率折中的一种方法，用户可以根据实际情况平衡显示精度和系统性能。

以上是在CATIA中对大型装配实现轻量化的主要方法。

下文将详细介绍相关的CATIA设定，和一些操作方法及原则。

操作及应用1.常规设定a)常规进入「选项」->「常规」->「常规」界面，在「数据保存」一栏中，自动备份默认是开启的。

而在加载的数据量很大的情况下，备份需要耗费一定的时间。

因此，在进行大型装配设计时，建议此处选择「无自动备份」来减少不必要的时间消耗。

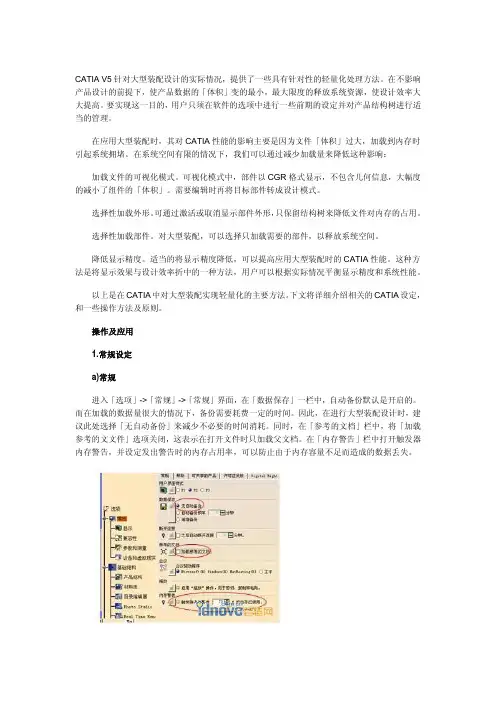

CATIA V5针对大型装配设计的实际情况，提供了一些具有针对性的轻量化处理方法。

在不影响产品设计的前提下，使产品数据的「体积」变的最小，最大限度的释放系统资源，使设计效率大大提高。

要实现这一目的，用户只须在软件的选项中进行一些前期的设定并对产品结构树进行适当的管理。

在应用大型装配时，其对CATIA性能的影响主要是因为文件「体积」过大，加载到内存时引起系统拥堵。

在系统空间有限的情况下，我们可以通过减少加载量来降低这种影响：加载文件的可视化模式。

可视化模式中，部件以CGR格式显示，不包含几何信息，大幅度的减小了组件的「体积」。

需要编辑时再将目标部件转成设计模式。

选择性加载外形。

可通过激活或取消显示部件外形，只保留结构树来降低文件对内存的占用。

选择性加载部件。

对大型装配，可以选择只加载需要的部件，以释放系统空间。

降低显示精度。

适当的将显示精度降低，可以提高应用大型装配时的CATIA性能。

这种方法是将显示效果与设计效率折中的一种方法，用户可以根据实际情况平衡显示精度和系统性能。

以上是在CATIA中对大型装配实现轻量化的主要方法。

下文将详细介绍相关的CATIA设定，和一些操作方法及原则。

操作及应用1.常规设定a)常规进入「选项」->「常规」->「常规」界面，在「数据保存」一栏中，自动备份默认是开启的。

而在加载的数据量很大的情况下，备份需要耗费一定的时间。

因此，在进行大型装配设计时，建议此处选择「无自动备份」来减少不必要的时间消耗。

同时，在「参考的文档」栏中，将「加载参考的文文件」选项关闭，这表示在打开文件时只加载父文档。

在「内存警告」栏中打开触发器内存警告，并设定发出警告时的内存占用率，可以防止由于内存容量不足而造成的数据丢失。

(提示：将文件保存后，关闭、重启CATIA将清除缓存中的数据，可以释放更多的内存空间给予新开启的文件。

)b)文档进入「选项」->「常规」->「文文件」界面，管理员可以在「文档环境」和「已链接的文档本地化」两栏中通过选择「允许」和「不允许」来减少不必要的环境和链接，以提高大型装配文件的加载速度。

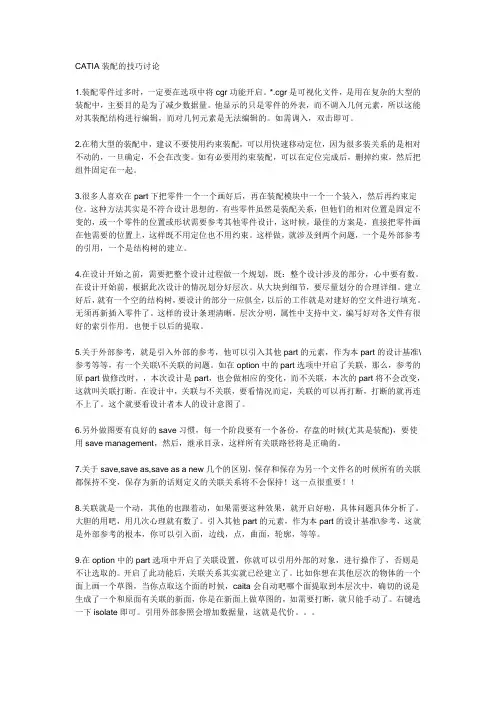

CATIA装配的技巧讨论1.装配零件过多时，一定要在选项中将cgr功能开启。

*.cgr是可视化文件，是用在复杂的大型的装配中，主要目的是为了减少数据量。

他显示的只是零件的外表，而不调入几何元素，所以这能对其装配结构进行编辑，而对几何元素是无法编辑的。

如需调入，双击即可。

2.在稍大型的装配中，建议不要使用约束装配，可以用快速移动定位，因为很多装关系的是相对不动的，一旦确定，不会在改变。

如有必要用约束装配，可以在定位完成后，删掉约束，然后把组件固定在一起。

3.很多人喜欢在part下把零件一个一个画好后，再在装配模块中一个一个装入，然后再约束定位。

这种方法其实是不符合设计思想的，有些零件虽然是装配关系，但他们的相对位置是固定不变的，或一个零件的位置或形状需要参考其他零件设计，这时候，最佳的方案是，直接把零件画在他需要的位置上，这样既不用定位也不用约束。

这样做，就涉及到两个问题，一个是外部参考的引用，一个是结构树的建立。

4.在设计开始之前，需要把整个设计过程做一个规划，既：整个设计涉及的部分，心中要有数。

在设计开始前，根据此次设计的情况划分好层次。

从大块到细节，要尽量划分的合理详细。

建立好后，就有一个空的结构树，要设计的部分一应俱全，以后的工作就是对建好的空文件进行填充。

无须再新插入零件了。

这样的设计条理清晰，层次分明，属性中支持中文，编写好对各文件有很好的索引作用。

也便于以后的提取。

5.关于外部参考，就是引入外部的参考，他可以引入其他part的元素，作为本part的设计基准\参考等等，有一个关联\不关联的问题。

如在option中的part选项中开启了关联，那么，参考的原part做修改时，，本次设计是part，也会做相应的变化，而不关联，本次的part将不会改变，这就叫关联打断。

在设计中，关联与不关联，要看情况而定，关联的可以再打断，打断的就再连不上了。

这个就要看设计者本人的设计意图了。

6.另外做图要有良好的save习惯，每一个阶段要有一个备份，存盘的时候(尤其是装配)，要使用save management，然后，继承目录，这样所有关联路径将是正确的。

CATIA软件装配技巧CATIA是一款专业的三维设计软件，广泛用于航空航天、汽车制造、工程设计等领域。

在使用CATIA进行装配设计时，熟悉一些基本的装配技巧能够提高设计效率和准确性。

本文将介绍一些CATIA软件的装配技巧，以帮助读者更好地运用CATIA进行装配设计。

一、装配设计概述装配设计是将多个零部件组装在一起形成整体的过程。

在CATIA中进行装配设计时，首先需要创建一个总装配文件，然后逐一导入需要装配的零部件文件。

接下来，通过定义约束、关系、连接等方式将零部件组装在一起，并进行必要的调整和优化。

二、零部件导入与约束定义在进行装配设计之前，首先需要将所有的零部件导入到总装配文件中。

可以通过“文件”菜单中的“导入”功能实现。

导入完成后，进行零件之间的约束定义。

在CATIA中，有多种约束方式可供选择，比如平行、垂直、共面、配合等。

根据实际需要选择合适的约束方式进行约束定义，确保零部件能够正确地组装在一起。

三、装配关系与连接定义除了基本的约束定义外，还可以为零部件之间建立装配关系和连接。

装配关系主要用于描述零部件之间的相对位置和运动关系，比如定位关系、相对关系等。

连接则主要用于描述零部件之间的连接方式，比如螺栓连接、焊接连接等。

通过合理定义装配关系和连接，能够更好地模拟实际装配过程，减少误差并提高装配效率。

四、装配调整与优化在进行零部件装配时，难免会遇到一些问题，比如零部件无法完全贴合、位置不准确等。

这时可以通过调整和优化装配关系来解决问题。

CATIA提供了灵活的装配调整工具，可以通过修改约束、调整连接等方式来优化装配效果。

在调整过程中，可以使用CATIA的3D模拟功能观察装配过程，及时发现并解决问题，确保装配质量和准确性。

五、装配分析与验证完成装配设计后，还可以进行装配分析和验证。

CATIA提供了丰富的装配分析功能，可以对装配件进行运动学分析、碰撞分析、刚体分析等，以评估装配的合理性和可行性。

在进行分析和验证时，需要合理设置参数和条件，并根据分析结果进行调整和优化，确保装配设计的可靠性和安全性。

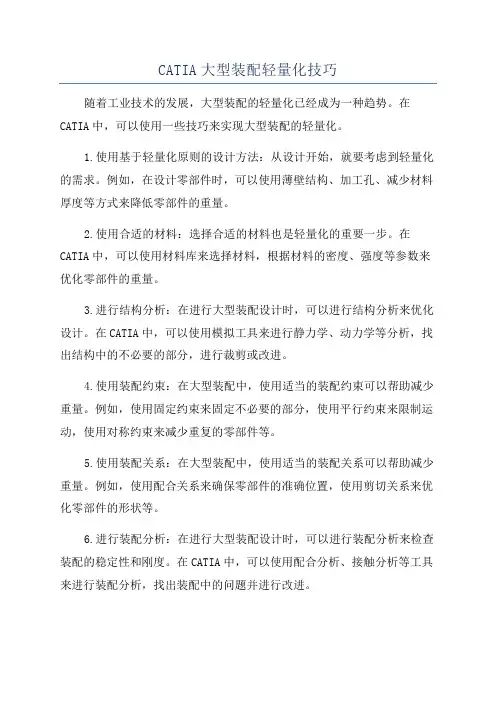

CATIA大型装配轻量化技巧随着工业技术的发展，大型装配的轻量化已经成为一种趋势。

在CATIA中，可以使用一些技巧来实现大型装配的轻量化。

1.使用基于轻量化原则的设计方法：从设计开始，就要考虑到轻量化的需求。

例如，在设计零部件时，可以使用薄壁结构、加工孔、减少材料厚度等方式来降低零部件的重量。

2.使用合适的材料：选择合适的材料也是轻量化的重要一步。

在CATIA中，可以使用材料库来选择材料，根据材料的密度、强度等参数来优化零部件的重量。

3.进行结构分析：在进行大型装配设计时，可以进行结构分析来优化设计。

在CATIA中，可以使用模拟工具来进行静力学、动力学等分析，找出结构中的不必要的部分，进行裁剪或改进。

4.使用装配约束：在大型装配中，使用适当的装配约束可以帮助减少重量。

例如，使用固定约束来固定不必要的部分，使用平行约束来限制运动，使用对称约束来减少重复的零部件等。

5.使用装配关系：在大型装配中，使用适当的装配关系可以帮助减少重量。

例如，使用配合关系来确保零部件的准确位置，使用剪切关系来优化零部件的形状等。

6.进行装配分析：在进行大型装配设计时，可以进行装配分析来检查装配的稳定性和刚度。

在CATIA中，可以使用配合分析、接触分析等工具来进行装配分析，找出装配中的问题并进行改进。

7.进行优化设计：在进行大型装配设计时，可以通过优化设计来寻找更轻量化的方案。

在CATIA中，可以使用参数化设计、形状生成等工具来进行优化设计，找出更轻量化的零部件形状。

总结起来，CATIA中的大型装配轻量化技巧包括使用基于轻量化原则的设计方法、使用合适的材料、进行结构分析、使用装配约束和装配关系、进行装配分析以及进行优化设计等。

这些技巧可以帮助设计师在设计大型装配时减少重量，提高装配的效率和性能。

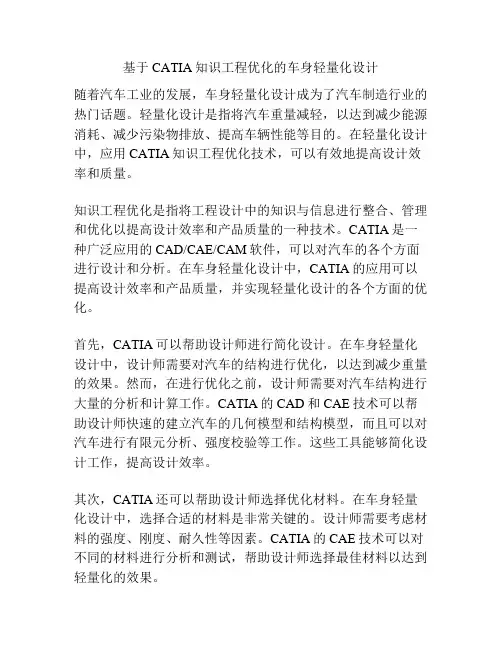

基于CATIA知识工程优化的车身轻量化设计随着汽车工业的发展，车身轻量化设计成为了汽车制造行业的热门话题。

轻量化设计是指将汽车重量减轻，以达到减少能源消耗、减少污染物排放、提高车辆性能等目的。

在轻量化设计中，应用CATIA知识工程优化技术，可以有效地提高设计效率和质量。

知识工程优化是指将工程设计中的知识与信息进行整合、管理和优化以提高设计效率和产品质量的一种技术。

CATIA是一种广泛应用的CAD/CAE/CAM软件，可以对汽车的各个方面进行设计和分析。

在车身轻量化设计中，CATIA的应用可以提高设计效率和产品质量，并实现轻量化设计的各个方面的优化。

首先，CATIA可以帮助设计师进行简化设计。

在车身轻量化设计中，设计师需要对汽车的结构进行优化，以达到减少重量的效果。

然而，在进行优化之前，设计师需要对汽车结构进行大量的分析和计算工作。

CATIA的CAD和CAE技术可以帮助设计师快速的建立汽车的几何模型和结构模型，而且可以对汽车进行有限元分析、强度校验等工作。

这些工具能够简化设计工作，提高设计效率。

其次，CATIA还可以帮助设计师选择优化材料。

在车身轻量化设计中，选择合适的材料是非常关键的。

设计师需要考虑材料的强度、刚度、耐久性等因素。

CATIA的CAE技术可以对不同的材料进行分析和测试，帮助设计师选择最佳材料以达到轻量化的效果。

此外，CATIA的知识工程优化技术还可以帮助设计师进行优化设计。

在轻量化设计中，设计师需要对汽车结构进行复杂的优化工作。

但是，这些工作需要花费大量的时间和精力。

CATIA的知识工程技术可以将之前的设计经验和优化方法进行整合和管理，提高设计效率和产品质量。

此外，CATIA可以对不同的设计方案进行比较和分析，帮助设计师选择最佳方案以达到轻量化的效果。

综上所述，CATIA知识工程优化技术是车身轻量化设计中非常重要的一环。

CATIA可以帮助设计师简化设计、选择优化材料、进行优化设计等工作。

CATIA装配设计技巧分享在工业制造领域，装配设计是一个至关重要的环节。

CATIA作为一种强大而专业的三维设计软件，为工程师们提供了丰富的工具和功能，使得装配设计变得更加高效和准确。

本文将分享一些CATIA装配设计的技巧，帮助读者更好地运用CATIA进行装配设计。

一、理解装配设计的概念和原则装配设计是指将多个零件组合在一起，形成一个功能完整的整体。

在进行装配设计时，需要考虑零件之间的互动关系、装配顺序和装配约束等因素。

理解和掌握装配设计的概念和原则是进行CATIA装配设计的基础。

二、使用CATIA的装配设计环境CATIA提供了专门的装配设计环境，可以方便地进行装配设计的创建和编辑。

在CATIA中，通过打开档案→新建→装配设计，即可进入装配设计环境。

在这个环境下，可以进行零件的位置调整、装配约束的添加和调整等操作。

三、合理使用装配约束装配约束是指将不同零件之间的相对位置关系定义好，使得它们能够正确地组装在一起。

在CATIA中，有多种装配约束可供选择，如平面约束、轴向约束、角度约束等。

在进行装配设计时，应根据具体情况选择合适的装配约束，并进行适当的调整和优化，以确保装配的准确性和稳定性。

四、使用装配关系分析工具在CATIA中，装配关系分析工具可以帮助工程师们更好地了解装配结构中的关系和相互作用。

通过使用这个工具，可以方便地查看装配设计中各个零件之间的位置关系、碰撞情况和冲突等问题，从而及时进行调整和修正。

五、合理使用驱动装配驱动装配是指通过在装配设计中添加参数和公式，使得整个装配结构能够根据输入参数的变化而实时调整。

在CATIA中，可以通过添加公式和关联参数等方式来实现驱动装配。

合理使用驱动装配可以大大提高装配设计的灵活性和效率。

六、注意装配设计的优化和简化在进行CATIA装配设计时，应注重对装配结构进行优化和简化。

通过合理的优化设计，可以减少零件数量和装配步骤，降低生产成本和装配难度。

同时，还可对装配设计进行仿真和分析，以确保装配结构的稳定性和可靠性。

CATIA软件模型装配技巧CATIA是一款广泛应用于工程设计领域的三维建模软件，通过它可以进行复杂零部件的设计与装配。

在使用CATIA进行模型装配时，掌握一些技巧可以提高效率、保证装配质量。

本文将介绍几种CATIA软件模型装配的技巧。

一、有效使用约束功能1.1 局部限制在进行模型装配时，需注意选择局部限制，即将零部件装配到相应的零部件的特定位置上。

可通过选取参考平面、轴线等特征，将待装配的零部件与目标零部件相对定位，然后使用定位约束固定零部件的位置。

1.2 三角锁定合理使用“三角锁定”功能可以增加装配的稳定性。

通过将三个约束关系链接在一起形成一个封闭的三角形，可以确保零部件在装配过程中保持固定位置，并避免不必要的位移。

1.3 智能约束利用CATIA的特性和功能，可以为零部件添加智能约束。

这些约束可以根据设计要求自动调整零部件的位置和姿态，使装配过程更加流畅。

二、合理使用装配功能2.1 自动装配在CATIA中，可以使用自动装配功能快速完成装配操作。

在进行自动装配时，需要将一系列零部件以正确的顺序排列好，并使用适当的约束。

在开始自动装配之前，确保零部件的位置关系正确，以避免不必要的错误。

2.2 可靠性分析在进行模型装配时，可使用CATIA提供的可靠性分析工具进行验证。

通过分析装配结果，可以查找潜在的装配问题，发现可能的干涉、碰撞或装配错误，并采取相应措施进行修正，以确保装配的准确性和可靠性。

三、合理管理装配文件3.1 使用零部件和装配的命名规范在进行模型装配时，建议采用统一的命名规范，便于管理和查找。

可以为每个零部件和装配设置独立的名称，清晰标识其作用、功能和关联关系。

3.2 零部件和装配文件的版本控制在长期项目中，由于需求变更或其他因素，可能需要对装配文件进行修改和更新。

为了确保装配的一致性和可追溯性，建议使用版本控制工具进行管理，记录每个版本的修改和变更信息。

四、模型装配中常见问题及解决方法4.1 干涉和碰撞在模型装配过程中，常常会出现干涉和碰撞问题，例如两个零部件重叠或相互穿插。

CATIA轻量化设计一、概述在当前全球经济的持续发展和资源环境的紧张之下，轻量化设计成为了各个领域的研究热点。

CATIA作为先进的计算机辅助设计软件，提供了强大的轻量化设计功能，为各行业的产品设计师提供了一种高效、可行的解决方案。

本文将详细介绍CATIA轻量化设计的原理与方法，并探讨其在实际应用中的效果。

二、CATIA轻量化设计原理1. 材料选型与优化在产品设计阶段，CATIA能够通过材料数据库，根据产品的特定工况和性能需求，选择最适合的材料。

同时，CATIA还提供了材料强度和刚度等重要参数的优化功能，可以在材料的性能指标范围内，实现产品重量的最小化。

2. 结构拓扑优化CATIA利用拓扑优化技术对产品的结构进行重新设计，以达到减重的目的。

该技术通过剔除无关的材料，优化材料分布，提高结构强度和刚度，从而在不影响产品功能的前提下，有效减轻产品的重量。

此外，CATIA还能够对结构进行形态优化，进一步提高轻量化设计的效果。

三、CATIA轻量化设计方法1. 工况分析在进行轻量化设计之前，首先需要对产品在使用过程中的工况进行分析。

通过收集和分析产品的受力情况、振动特性以及其它加载情况，确定产品的设计参数和要求。

CATIA提供了全面的分析工具，可以实时模拟产品在各种工况下的性能表现。

2. 拓扑优化根据工况分析的结果，在CATIA中对产品的结构进行拓扑优化。

拓扑优化可以通过改变零件的形状和结构，优化材料的分布和连接方式，使得产品在满足强度、刚度等性能要求的同时，减轻产品的重量。

CATIA提供了智能算法和优化方法，可以自动进行拓扑优化，并给出最佳设计方案。

3. 材料选型和优化根据产品的性能要求和工况分析的结果，选择合适的材料，并对材料的强度、刚度等性能进行优化。

CATIA提供了丰富的材料数据库和工程材料模型，可以快速选取材料，并对其性能进行调整，以满足产品设计的要求。

四、CATIA轻量化设计的应用1. 汽车行业在汽车行业中，减轻车身的重量是目前的研究热点之一。

C A T I A大型装配轻量化技巧公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]CATIA大型装配轻量化技巧复杂的工业产品，往往包含成百上千的组装。

这样的大型装配，一般CAD软件需要很长时间来打开、编辑、更新和保存，甚至不得不把模型分成数个档案,分段打开, 影响工作效率。

而CATIA V5只需一些简单的设定就能提高大型装配的操作性能。

概述CATIA V5针对大型装配设计的实际情况，提供了一些具有针对性的轻量化处理方法。

在不影响产品设计的前提下，使产品数据的「体积」变的最小，最大限度的释放系统资源，使设计效率大大提高。

要实现这一目的，用户只须在软件的选项中进行一些前期的设定并对产品结构树进行适当的管理。

在应用大型装配时，其对CATIA性能的影响主要是因为文件「体积」过大，加载到内存时引起系统拥堵。

在系统空间有限的情况下，我们可以通过减少加载量来降低这种影响：加载文件的可视化模式。

可视化模式中，部件以CGR格式显示，不包含几何信息，大幅度的减小了组件的「体积」。

需要编辑时再将目标部件转成设计模式。

选择性加载外形。

可通过激活或取消显示部件外形，只保留结构树来降低文件对内存的占用。

选择性加载部件。

对大型装配，可以选择只加载需要的部件，以释放系统空间。

降低显示精度。

适当的将显示精度降低，可以提高应用大型装配时的CATIA性能。

这种方法是将显示效果与设计效率折中的一种方法，用户可以根据实际情况平衡显示精度和系统性能。

以上是在CATIA中对大型装配实现轻量化的主要方法。

下文将详细介绍相关的CATIA设定，和一些操作方法及原则。

操作及应用1.常规设定a)常规进入「选项」->「常规」->「常规」界面，在「数据保存」一栏中，自动备份默认是开启的。

而在加载的数据量很大的情况下，备份需要耗费一定的时间。

因此，在进行大型装配设计时，建议此处选择「无自动备份」来减少不必要的时间消耗。

基于CATIA知识工程优化的车身轻量化设计车身轻量化设计是当今汽车设计领域的热门话题之一、随着环保意识的增强和能源消耗的压力，汽车制造商开始关注车身轻量化，以提高燃油效率和减少尾气排放。

而基于CATIA知识工程的车身轻量化设计是一种有效的方法，可以在保证车身强度和安全性的前提下，实现车身重量的减少，提高汽车整体性能。

在车身轻量化设计中，首先需要进行材料选择。

不同材料具有不同的力学性能，因此选择适当的材料是轻量化设计的关键。

CATIA知识工程中可以添加材料库，并通过建立材料属性与设计参数的关联，实现材料选择的优化。

例如，可以根据设计参数如刚度、强度要求，结合材料的密度、强度、刚度等属性，进行材料选择和评估。

其次，车身的结构设计也是轻量化的重要环节。

通过CATIA知识工程中的设计规则和参数化设计，可以实现车身模型的自动化设计和优化。

例如，可以设置车身结构件的厚度、截面形状等设计参数，并与约束条件如刚度、安全性等进行关联。

通过CATIA的参数化设计功能，系统可以从给定的设计参数中自动生成车身结构，同时根据优化算法，自动调整设计参数，以实现车身轻量化的目标。

在轻量化设计中，还可进行拓扑优化。

CATIA知识工程可以根据拓扑优化理论，自动生成最优的结构形态。

拓扑优化是通过消除材料不必要的分布，实现结构轻量化的一种方法。

在CATIA中，可以通过输入约束条件和目标，进行拓扑优化的仿真和分析，自动生成与优化目标最符合的结构形态。

此外，CATIA知识工程还可以应用于模拟和分析中，以验证和评估轻量化设计方案的可行性和性能。

通过CATIA中的力学分析、碰撞仿真等功能，可以对车身进行强度、刚度、疲劳等性能分析，帮助设计师优化设计方案，确保车身在使用过程中的安全性和可靠性。

总之，基于CATIA知识工程的车身轻量化设计是一种有效的方法，可以在保持车身安全性和性能的前提下，实现车身重量的减少。

通过CATIA的三维设计、参数化设计、拓扑优化等功能，可以实现自动化设计和优化，提高设计效率和准确性。

CATIA大型装配轻量化技巧CATIA是一种用于机械设计的三维建模软件，广泛应用于各个行业，包括汽车、航空航天、船舶、机械等。

在设计大型装配时，轻量化是一种非常重要的技巧。

本文将介绍一些CATIA大型装配轻量化的技巧，并提供一些使用CATIA进行轻量化设计的最佳实践建议。

首先，进行零件级别的优化。

当设计大型装配时，往往会涉及许多零件。

通过针对每个零件进行优化，可以有效减少整个装配的重量。

在CATIA中，可以使用各种功能来优化零件，例如去除不必要的特征、平滑曲面、减少材料厚度等。

此外，可以使用CATIA中的CAD分析工具，如DFM（制造设计原则）、DFA（设计成本分析）等，来评估零部件的设计优化。

其次，进行组件的简化。

在设计大型装配时，往往会包含大量的组件。

通过合并一些零件，可以减少不必要的重量和复杂性。

在CATIA中，可以使用装配工作台提供的功能，如复制、图案、改变实例等，来优化装配布局。

例如，可以将几个相似的零件替换为一个通用的零件，用于多个位置，从而减少零件数量。

此外，进行材料的优化。

通过选择合适的材料，可以有效减少大型装配的重量。

在CATIA中，可以使用材料数据库来选择各种材料，例如轻巧的合金、复合材料等。

此外，CATIA还可以模拟材料的行为，如应力、应变等，以评估装配的刚度和强度。

还有，进行装配的简化。

在设计大型装配时，往往会涉及许多零部件之间的复杂关系。

通过简化装配关系，可以减少装配的难度和重量。

在CATIA中，可以使用装配工作台提供的功能，如约束、关系、约束优化等，来简化装配。

例如，可以使用CATIA中的灵活零件功能，将一些不必要的约束转换为灵活约束，从而简化装配过程。

最后，进行装配的优化。

在设计大型装配时，往往会涉及装配的顺序和方法。

通过优化装配的顺序和方法，可以减少装配的难度和重量。

在CATIA中，可以使用装配工作台提供的功能，如顺序关系、装配顺序规则等，来优化装配。

例如，可以使用CATIA中的顺序约束功能，定义装配的顺序，从而简化装配过程。

CATIA软件装配设计技巧CATIA软件是一款常用于三维CAD设计和产品装配的工程软件。

在进行装配设计时，我们可以运用一些技巧和功能来提高设计效率和优化装配过程。

本文将介绍一些CATIA软件装配设计的技巧，帮助您更好地应用CATIA软件进行装配设计。

一、装配文件的组织和命名在开始进行装配设计之前，合理的组织和命名装配文件是非常重要的。

可以按照功能、部件类型和装配顺序等来命名文件，并将其放置在合适的文件夹中，以方便快速查找和管理。

合理的命名和组织方式可以提高装配设计的整体效率和可维护性。

二、装配约束的应用在装配设计中，正确应用装配约束是非常重要的。

CATIA软件提供了多种装配约束类型，如点约束、面约束、轴约束等，可以根据具体需要来选择合适的约束类型。

在进行装配设计时，应保证装配件之间的约束关系准确无误，避免出现错误的装配结果。

三、装配件的复制和阵列功能CATIA软件提供了强大的复制和阵列功能，可以方便地复制和创建多个装配件。

在进行大批量装配设计时，可以使用复制和阵列功能来快速生成所需的装配件，提高设计效率。

同时，通过调整复制和阵列参数，可以灵活地控制装配件的位置和数量，满足不同的设计需求。

四、装配件的替代和可视化效果在CATIA软件中，可以为装配件创建不同的替代件，以便在装配设计过程中进行快速替换和对比。

通过使用替代件功能，可以更好地查看和分析装配件之间的差异，优化装配设计方案。

此外，CATIA软件还提供了丰富的可视化效果功能，如透明度、颜色和表面质感等，可以为装配设计添加更真实、直观的视觉效果。

通过合理运用这些可视化效果，可以更好地展示装配设计的细节和特点。

五、装配件的分级和管理在进行复杂的装配设计时，装配件的分级和管理非常重要。

通过在CATIA软件中创建装配件层次结构，可以清晰地表示装配关系和部件结构。

同时，建议使用装配组件功能来将相关的装配件分组，并进行统一的命名和管理，以方便后续的装配修改和更新。
