40m简支梁支架预压施工技术交底1、支架预压与沉降观测支架搭设完、底模安装好后，在支架法现浇箱梁施工前对支架按现浇箱梁重量的1.2倍进行预压，以消除支架的非弹性变形，同时，计算出支架的弹性变形值，以便在底模标高调整时设置预拱度，以满足施工后梁体设计标高的要求。

本工程箱梁构造为每孔箱梁中间部分为等截面，距梁端4.25m范围内采用变截面，本方案拟采用沙袋加载按箱梁砼浇注顺序左右对称进行，即从梁两端向跨中逐步进行。

考虑到箱梁两侧翼缘板区梁体自重较小及方便预压工作的开展,不对翼板下支架进行布载预压。

支架预压及卸载过程如下图所示：1、加载预压采用沙袋分级堆载的方式，每个沙袋重量约为1.3t，共堆载3次,分别为箱梁底板及腹板重量的50%、100%、120%。

40m箱梁总重量为1124t。

则第一级压载为总重的50%，即562t,需沙袋433袋；第二级压载为总重的100%，即1124t,共需沙袋865袋；第三级压载为总重的120%，即1349t,共需沙袋1038袋。

每级加载后必须持压2小时沉降稳定后做好沉降观测记录，然后才可继续往上堆载，预压总重量为箱梁重量的1.2倍。

预压开始前将模板按预抬高度＋设计标高＝立模标高进行立模，并复核后开始堆载。

堆载过程中随时观察支架变形情况，每一级堆载完成时进行标高测量，并且逐日进行沉降观测，沉降稳定后（标准为沉降量小于2mm/24h）卸下荷载，观测模板标高，并且每天进行观测，支架回弹变形稳定后，进行高差对比，得出弹性变形值和非弹性变形值，为立模标高提供准确数据，根据实测数据对模板进行标高调整。

2、沉降观测沉降观测是一道重要的程序，预压的结果要通过沉降观测得出，仪器采用专用精密测量仪器。

（1）测点布置箱梁底模铺好后，在模板上按纵向距梁端4.3m，然后按纵向8m的间距布置，横向左、中、右设置观测点，并且进行编号。

观测点主要布置在腹板底部位置及底板中心位置，用红色油漆标识。

观测点布置如下图所示。

东风大桥现浇箱梁支架预压施工方案一、预压的目的和意义1、通过支架预压检查支架的安全性，确保在施工过程中绝对安全、可行。

2、通过预压掌握地基和支架非弹性变形和弹性变形的程度和大小，更加准确的掌握支架的刚度等力学性能指标，为施工监控提供可靠的参照数据，确保梁体施工线性、标高等满足设计规范要求。

二、预压控制梁段的确定根据现场实际情况，选择具有代表性的位置进行预压，每一跨选择一段进行预压，预压长度为8米，进行支架预压试验。

预压节段长8米底板体积中间腹板体积两侧腹板体积顶板体积翼板体积合计体积15.87m3 5.11m310.18m318.87m318.70m368.73m3重量KN 重量KN 重量KN 重量KN 重量KN 重量KN 412.62 132.86 264.68 490.62 486.20 1786.98 乘1.2系数乘1.2系数乘1.2系数乘1.2系数乘1.2系数乘1.2系数495.144 159.432 317.616 588.744 583.44 2144.376三、支架预压工况支架搭设完毕，底板底模、腹板侧模及翼缘模板安装完毕后进行支架预压工作，预压应基本模拟砼浇筑过程中的受力状态。

四、预压总体施工方案1、预压超载系数取1.2，预压节段总计压重214.4t。

2、本方案预压材料使用砂袋，预压前先将砂装入编制袋，然后称出其重量，并做好记录。

因本工程为单箱双室，故砂袋应根据箱梁截面进行布置。

3、底板的预压荷载配置：底板需压重108.4t（包括底板+顶板），采用砂袋均匀布置于预压节段之上，并沿纵向中心位置对称布置。

4、腹板的预压荷载配置：腹板分中间腹板和两侧腹板，中间腹板需压重15.94t,两侧腹板各需压重15.88t。

砂袋应根据腹板截面形式进行堆载。

两侧腹板加载应对称进行。

5、翼缘板的预压荷载配置：需压重58.3t,砂袋应根据翼板截面形式进行堆载，并应对称加载。

6、预压顺序模拟砼浇筑程序进行：底板腹板翼缘板。

现浇箱梁支架预压方案说明箱梁支架是施工钢支撑工的一种，可以用于较大跨度、较粗箱梁的预压工作。

下面是一个现浇箱梁支架预压方案的说明，包括施工流程、支架布置、预压操作等内容。

一、施工流程1.准备工作：根据预压计划，准备好所需材料和设备，检查箱梁支架的安全性和可靠性。

2.支架布置：根据施工图纸和设计要求，按照预定的支架布置方案进行布置，确保支架的稳定性和平整度。

3.预压操作：根据预压计划，进行预压操作，包括设定预压力和压紧时间，控制预压泵的工作状态等。

4.监测与调整：施工过程中，定期对预压情况进行监测，根据实测数据对预压力和压紧时间进行调整，以保证预压效果。

5.完工验收：预压完成后，进行完工验收，检查箱梁支架的稳定性和设备的完好性，确保施工质量和安全。

二、支架布置1.支架基础：选用强度适宜的混凝土搅拌料，配制出适合支架基础的混凝土，注意基础的平整度和强度要求。

2.支撑柱设置：支撑柱的间距根据箱梁的跨度和尺寸确定，支撑柱应垂直于箱梁，安装时应保证水平度和垂直度。

3.支座安装：根据箱梁的形状和尺寸，选用适宜的支座安装在支撑柱上，支座应与箱梁接触面垂直，安装时应检查支座的垂直度和平整度。

4.拉杆安装：根据预测荷载要求，使用适当数量和规格的拉杆进行支撑柱和支座之间的连接，安装时应注意拉杆的拉紧程度和固定稳定性。

三、预压操作1.设定预压力：根据设计要求和预压计划，设定合适的预压力，一般可根据箱梁的尺寸和材料强度选取适当的预压力。

2.压紧过程：通过预压泵施加压力，对箱梁进行压紧，压紧过程中要保持压力平稳，避免突然施加太大的压力。

3.压紧时间：根据设计要求和箱梁的尺寸决定压紧时间，一般可根据箱梁的尺寸和材料强度选取适当的压紧时间。

4.压紧控制：通过预压泵的工作状态控制预压力和压紧时间，压紧过程中要定期检查测量，根据实测数据调整压紧情况。

5.防止过载：预压过程中要及时监测压力和压紧情况，如果发现压力过大或压紧过程不平稳，应立即停止预压，并进行检查和调整。

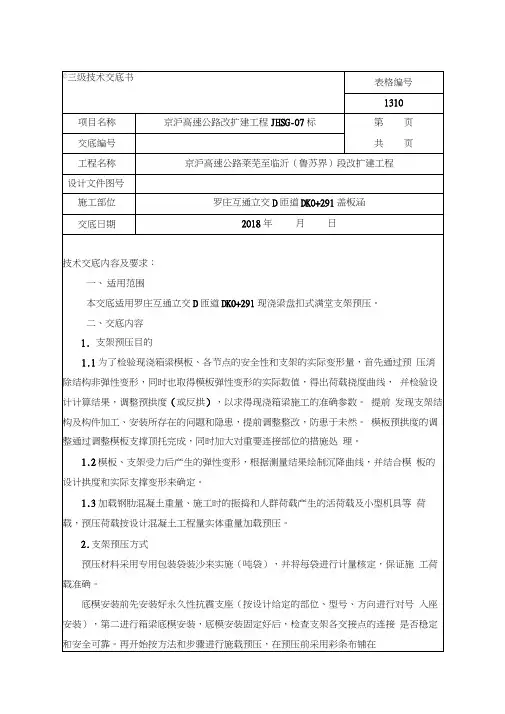

1支架现浇梁支架预压施工技术交底1.交底范围本交底适用于斑竹互通立交匝道桥支架现浇梁支架预压施工技术交底。

2.施工准备（1）支架搭设完成后，对支架平面位置，顶面高度等进行全面复核，并对支架安装的牢固、整体及安全性进行全面检查、验收，检查支架搭设、安装、受力的整体性、均匀性，保证支架的整体强度和刚度，确保支架的施工过程中的安全可靠。

（2）模板拼装完毕，临边防护、操作平台准备就位。

（3）模板尺寸、位置、标高等检查评定合格。

（4）作业人员已接受岗前安全教育，班组长做班前讲话，准备并检查安全劳保用品。

（5）所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行。

主要设备：吊车，装载机。

3.工艺流程图4.施工步骤施工步骤一：沙袋装填（1）预压方式：使用尼龙编织袋装填沙子进行预压。

（2）预压荷载：预压荷载为梁体自重的120%=（砼自重+模板及型钢自重+现浇箱梁钢筋重)x1.2=(980.5t+45.8t+162.125)*1.2=1426.11t。

（3）沙袋数量：每个砂袋计划装1.5吨，沙袋填装951袋。

（4）沙袋装填：人工配合装载机、吊车进行装袋，吊车吊钩配备电子称重吊钩，控制沙袋装填重量，每袋误差控制要求±10kg以内。

（5）沙袋装填位置与预压部位同处于吊车作业范围内，避免沙袋来回倒运。

质量标准：每袋误差控制要求±10kg以内。

操作要点：沙袋不得填装石块或混杂钢筋等尖锐物，沙袋吊装时防止铁钉或者尖锐的硬物把沙袋挂破。

施工步骤二：布设沉降观测点（1）测点布设：支架在预压过程中需观测8个断面共64个观测点，具体观测位置设在每跨的端部2m处，每5m设置一道观测断面，每组分支架基础左、中、右三个点，左右翼缘各1个点，底模左、中、右三个点。

（2）观测点使用钢钉钉入模板，外露长度1cm，地基基础观测点提前预埋钢筋头或使用水泥钉强行钉入，外露长度3cm。

喷涂油漆按断面依次编号。

交底人：复核人：交底接收人：1质量标准：钢钉钉入模板观测点外露长度1cm，水泥钉钉入地基基础观测点外露长度3cm。

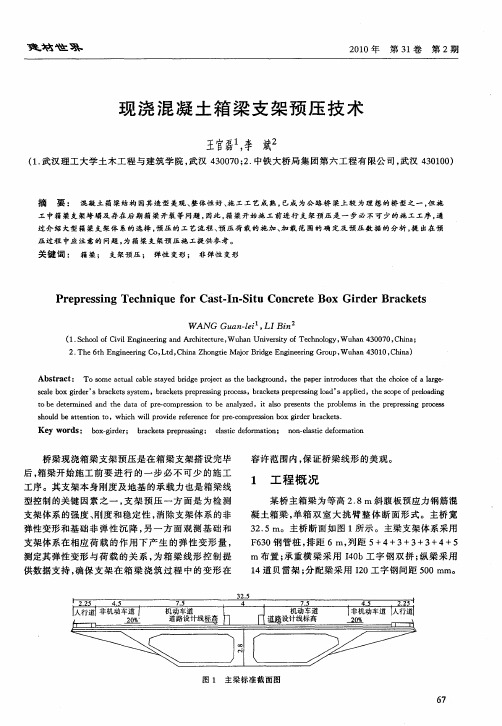

现浇箱梁支架预压方案桥梁上部结构设计为预应力混凝土单室单箱箱梁；依据设计文件要求和施工现场条件,上部结构采用支架现浇法施工.一、预压对象及其目的1、预压对象：为现浇箱梁支架。

2、预压目的:为确保箱梁现浇施工安全，需对支架进行预压预压以检验支架的承载能力和挠度值。

通过模拟支架在箱梁施工时的加载过程来分析、验证支架的弹性变形，消除其非弹性变形。

通过其规律来指导支架施工中模板的预拱度值及其混凝土分层浇注的顺序。

二、预压方法概述预压方法就是模拟箱梁砼的现浇过程，进行实际砂袋堆载预压，以验证并得出其承载能力.1、关于载荷:根据本桥箱梁横断面各部一期恒栽分布不同和桥宽变化的特点，我们采用分块面积和平均断面法计算箱梁的一期恒载重量，据此计算出预压加载重量。

考虑到侧模和翼板底模一次固定后调整困难，并为了减少侧模与翼板底模安装后缝隙;因此本次预压只考虑对底板和腹板部分进预压.因箱梁每个部位的重量不同，故箱梁各部位的预压重量只能列表计算，计算结果见《加载预压重量计算表》。

2、关于基准点的设置:模拟实际空模床的准确位置，并以此姿态作为沉降的初始态。

三、预压前的检查1、检查支架各构件联接是否紧固，金属结构有无变形，检查支架的立柱、横杆连接是否牢固。

2、照明充足,警示明确。

3、即完全模拟浇注状态进行全面检查，只有全面检查合格后方能进行预压工作.四、载荷准备：根据本桥施工条件，拟采用砂袋预压法。

预压重量依设计要求为混凝土自重的120%,预压时应尽量符合混凝土浇筑的顺序。

纵向5m分段，横向分层，从中间向两端逐级加载。

其加载过程为：0→60％G→80％G→100％G→120%G在预压前，将梁底各部分放线分块并编号，以确定各荷载分布的位置。

砂子采用人工装袋,吊车吊送。

吊送前先对每一批吊送的砂带进行过磅称量，并记录在案。

砂袋吊送上架后,根据计算的荷载分布情况进行人工堆放。

五、预压前的准备工作：1）场地要求：在预压范围内无杂物，设置安全圈及告示：闲杂人员等一律不得入内.2）人员组织安排该工作由施工方总调度并负责重物组织及重物的装卸；设备供应方协同完成其它事项;业主督导;并由三方共同成立预压指导小组。

模板上，保护模板不被受损和污染。

支架搭设后预压前顶部预留拱度要计算地基相对沉降量，支架弹性和非弹性值，根据已经施工的经验，支架施工沉留值暂定在15~20mm 左右，待预压沉降观测后再作实质性的调整。

为保证预压荷载的合理分布，模拟混凝土浇注顺序进行加载，预压荷载应不小于最大施工荷载的1.1倍。

预压加载可按最大施工荷载的60% 100% 110%分三次加载，每级加载完毕1小时后进行支架的变形观测，加载完毕后宜每12小时测量一次变形值。

在浇筑支架及其基础消除非弹性变形并稳定后方可终止预压卸载，然后开展梁部的施工。

3.现浇箱梁支架预压具体施工方案3.1现浇箱梁支架预压施工流程及预压顺序施工流程：支架验收-标高测量一砂袋就位一加载60%^沉降变形观测一加载100%>沉降变形观测一加载110%-沉降变形观测一表面覆盖一卸载一标高调整。

预压顺序：根据现浇梁支架搭设进度，每次预压两跨，由两个中支点分别向两侧进行。

3.2支架预压重量预压重力计算：钢筋混凝土密度取 2.6t/m 3。

截面重量变化较大处于端横梁及中横梁范围，但截面重量变化均不大于 1.0t/m，亦可忽略不计，因此变截面区段计算所得预压重量为该区段平均预压重量。

计算各区段箱室范围、腹板范围、翼缘板范围分3级预压重力分配见下表。

3.3模板支架验收及标咼测量为了保证模板支架整架搭设的质量，模板支架搭设完成后，分阶段进行检查及验收，验收首先由工程部组织安质部、架子队技术人员及领工员进行自检，自检合格后, 报监理单位进行验收，并形成验收记录获得监理工程师批准。

本现浇梁位于2.3 %。

纵坡段，5%§坡段，现浇梁底模及支架安装完成后，须对梁底标高间隔2m进行测量复核，调整准确无误后，方可进行预压施工。

3.4支架预压(1)采用沙袋法预压，沙袋逐袋称量，专人记录，称量好的沙袋一旦运输到位后，进行部位安装或堆放，堆放时按梁体的分部进行堆码，并采取覆盖做好防雨措施。
