脚手架剪刀撑的设置

剪刀撑与横向斜撑：1．剪刀撑的设置：①剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面倾角45°～60°。

②在外侧面连续设置剪刀撑。

③剪刀撑斜杆接长采用搭接，搭接长度不少于1m，采用2个旋转扣件固定，钢管伸出扣件边缘100mm。

④剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆伸出端或立杆上。

旋转扣件中心线离主节点的距离不宜大于150mm。

⑤剪刀撑随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块和垫板上。

⑥剪刀撑从底部至脚手架顶层连续设置。

2．横向斜撑设置：①横向斜撑在同一节间，由底到顶层呈“之”字型连续布置。

②横向邻撑在拐角处和脚手架中部设置。

八、栏杆、挡脚板、扫地杆设置：1．栏杆、挡脚板设置：①栏杆和挡脚板搭设在外立杆内侧。

②上杆设上栏杆、中栏杆两根，上栏杆高度为1.2m，中栏杆高度为0.6m。

③挡脚板高度为180mm。

用30mm厚木板制作。

在作业层、斜道上使用。

表面黑黄相间油漆，间距30公分。

2．扫地杆的设置：脚手架设纵、横扫地杆。

纵向扫地杆采用直角扣件固定在距离底座上皮不大于200mm处的立杆上。

横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

九、悬挑架子结构：1．从落地脚手架第十二步开始悬挑，悬挑部分和落地脚手架及二次悬挑部分分离，不准任何连接。

2．悬挑支架间距1.8m（同立杆间距）。

3．斜撑杆下方支点必须落在下层结构砼上。

4．除悬挑支架外，其它搭设要求同前落地式搭设要求相同。

5．悬挑部分结构要求如下图（计算书附后）。

剪刀撑按纵、横向各5米设置一道、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4跨、不大于6跨，且与地面成45°～60°角，6.4剪刀撑的搭设方法：在建筑物四周转角处，必须要设置剪刀撑。

每道剪刀撑跨越立杆的根数宜在5～7根之间,每道剪刀撑的宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45°～60°之间，由底至顶连续设置，剪刀撑沿纵向连续设置。

创作时间：二零二一年六月三十日
之马矢奏春创作

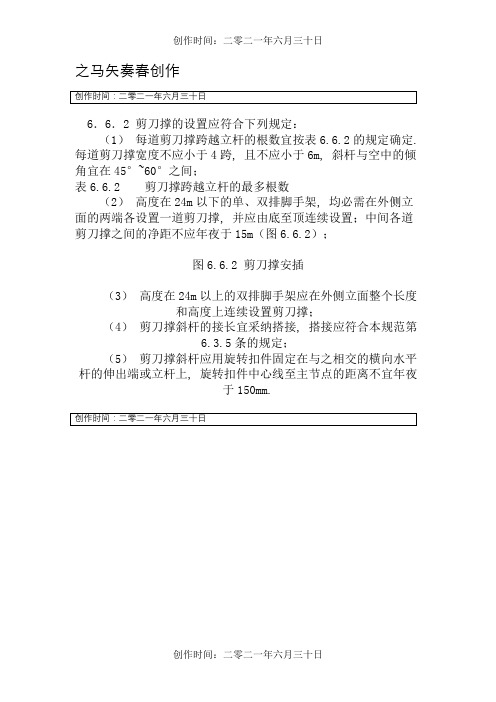

6．6．2 剪刀撑的设置应符合下列规定：
（1）每道剪刀撑跨越立杆的根数宜按表6.6.2的规定确定.每道剪刀撑宽度不应小于4跨, 且不应小于6m, 斜杆与空中的倾角宜在45°~60°之间；
表6.6.2 剪刀撑跨越立杆的最多根数
（2）高度在24m以下的单、双排脚手架, 均必需在外侧立面的两端各设置一道剪刀撑, 并应由底至顶连续设置；中间各道剪刀撑之间的净距不应年夜于15m（图6.6.2）；
图6.6.2 剪刀撑安插
（3）高度在24m以上的双排脚手架应在外侧立面整个长度
和高度上连续设置剪刀撑；
（4）剪刀撑斜杆的接长宜采纳搭接, 搭接应符合本规范第
6.3.5条的规定；
（5）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上, 旋转扣件中心线至主节点的距离不宜年夜
于150mm.
创作时间：二零二一年六月三十日。

扣件式钢管脚手架剪刀撑的设置规定随着城市建设的进展，建筑物的不断上升。

外防护承受扣件式钢管脚手架的渐渐普及，对防止高处作业人员发生事故起到极其重要的作用。

可是局部施工现场扣件式钢管脚手架的搭设达不到标准化、标准化、合理化和科学化的安全防护，致使架体倒塌、倾斜等事故还时有发生。

因此,笔者依据《建筑施工安全检查标准》(JGJ59—2023)、《建筑施工扣件式钢管脚手架安全技术标准》〔JGJ130—2023)及《建筑工程设计施工系列图集》〔土建工程)的要求，同时结合工作实践阅历, 针对扣件式钢管脚手架搭设与撤除的具体做法提出几项安全技术要点：一、搭设前必需具备的根本要素1．扣件式钢管脚手架搭设前应具备专项施工组织设计技术文件(施工方案),如脚手架的施工简图(平面布置、几何尺寸要求〕，连墙件构造要求，立杆根底、地基处理要求及脚手架(风荷载、连墙件、水平杆、立杆地基承载力)等安全防护计算书；同时需经公司工程经理、工程技术负责人〔总工)和安全监理签字,方可生效。

2．施工作业人员必需经过安全技术培训并取得特种作业操作证方可上岗作业，上岗作业前应由工程经理、工长、安全员向取得特种作业操作证的架子工按《建筑安装安全技术规程》等相关标准和标准,并结合实际施工工艺的特点逐项做好安全技术交底，要有记录。

3．扣件式钢管脚手架由钢管、扣件、脚手板和底座等组成。

钢管有φ48×3.5mm和φ51×3.0mm两种,大多数承受前者。

但严禁φ48×3。

5mm与φ51×3。

0mm 的钢管混合使用.用于钢管之间连接的直角扣件、旋转扣件和对接扣件必需由正规生产厂家出具合格证。

脚手板可承受冲压钢脚手板、木脚手板、竹脚手板等.每块脚手板的重量不宜大于30kg，作业面脚手板要满铺并锁住，杜绝飞跳现象的存在。

立杆底座主要有标准底座和焊接底座两种，多数使用焊接底座。

以上各项要经检测机构进展二次检测合格后,方准使用。

脚手架事故方案剪刀撑背景在建筑施工中，常常需要使用脚手架来完成高空建筑的搭建和维修工作。

然而，脚手架事故却时有发生，给施工人员的生命安全和财产安全带来极大威胁。

其中，一些事故是因为脚手架的结构出现问题，导致脚手架整体倒塌或局部坍塌等现象。

为了预防脚手架事故的发生，制定一套脚手架事故应急方案势在必行。

本文介绍脚手架事故方案中的一种剪刀撑防护措施。

剪刀撑的作用剪刀撑是脚手架中的一种常见的支撑结构，其作用是加强脚手架的稳定性和承重能力，使施工人员的工作更加安全。

剪刀撑通常由直杆、横杆、衔接管、端杆、中杆等不同杆件组成，构成一个横向的”工“ 字形，将脚手架纵向承重能力向横向承重能力转移，增加了脚手架在横向方向上的稳定性。

脚手架剪刀撑脚手架剪刀撑剪刀撑的使用剪刀撑的使用应该按照规范进行。

遵循以下规则可以确保剪刀撑的稳定性和安全性：1.剪刀撑应该固定在脚手架的地基上。

地基应该满足强度和稳定度的要求，以保证剪刀撑安装后不会移位或倒塌。

2.剪刀撑的竖杆要与地面垂直，连接的每根横杆要水平并严密衔接。

3.每根横杆的两端要同时固定在不同支架上，不允许单端固定。

4.每个连接管与竖杆之间的连接应该紧固牢固，并应使用合适的连接元件（如锁紧螺母）以保证其持久性。

5.剪刀撑连接管上不得超出2个附着件（如脚手板）。

6.在脚手架高度为6倍以上时，应增加竖杆数量，并设置中杆以增加脚手架的稳定性。

剪刀撑的事故应急方案1.在脚手架搭设过程中，必须严格按照搭设方案和规定安装剪刀撑，确保其正确、完好固定，监督各种杆件连接牢固。

2.对脚手架进行定期检查，特别对剪刀撑的连接管、紧固螺母等部位进行检查，如果发现问题及时采取措施，及时修缮。

3.在脚手架使用期间，要注意防止人为损坏，也要避免外力冲击，以免造成剪刀撑杆件损坏。

如发现有杆件损坏，应立即停工，并进行修理。

如果可以更换，应更换。

4.在脚手架出现不稳，或者发现剪刀撑杆件发生变形或损坏，应立即停工，并采取紧急措施，进行加固，修补或替换，保障人员的安全。

剪刀撑的设置Scissors hold Settings笑春风什么是剪刀撑？剪刀撑就是脚手架上的斜向支撑。

意思就是脚手架的搭设都按照相同高度，相同跨度搭设的，立面都是竖向的长方形，当达到一定的高度时就支撑效果就不好，从力学角度说就是长方形这个结构不是一个静定的结构。

加上一个斜向的支撑，就变成了三角形。

大家都是知道三角形具有稳定顶，也就是说是个静定结构。

剪刀撑的作用1、剪刀撑作为扣件式钢管模板支架体系中一个重要的构造因素，对架体的整体稳定性起着重要作用。

2、防止脚手架的纵向变形，增强脚手架的整体刚度。

3、剪刀撑仅在失稳瞬间具有较大应力而在正常使用情况下受力很小,但其对整架稳定承载力的影响十分明显,尤其是对底层和顶层水平剪刀撑的影响尤为显著。

剪刀撑的形式形式有竖向剪刀撑和水平剪刀撑两种； 根据《建筑施工模板安全技术规范》中体现的概念，狭义的剪刀撑的宽度宜为4-6m，夹角在45°-60°范围内；超过这个宽度，称之为“之字斜撑”，也可称为广义的剪刀撑。

立柱每增高1.5-2.0m时,每隔两步设置一道水平剪刀撑。

建筑施工扣件式钢管脚手架安全技术规范6.6.1 双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。

6.6.2 单、双排脚手架剪刀撑的设置应符合下列规定：1、每道剪刀撑跨越立杆的根数应按表6.6.2的规定确定。

每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角应在450~600之间；表6.6.2 剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角a450500600剪刀撑跨越立杆的最多根数n765•2、剪刀撑斜杆的接长应采用搭接或对接，搭接应符合本规范第6.3.6条第二款的规定；•3、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。

• 6.6.3 高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m 以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置（图6.6.3）。

外架剪刀撑数量计算公式
外架剪刀撑数量计算公式为：剪刀撑量 = (立杆总量 + 水平杆总量) × 15%。

剪刀撑是用于增加脚手架稳定性的斜向支撑。

脚手架剪刀撑分为竖向剪刀撑和横向剪刀撑两种，其设置应符合规定：
1. 竖向剪刀撑的斜杆与地面的倾角应在45°\~60°之间，每道剪刀撑宽度不
应小于4跨，且不应小于6m，剪刀撑斜杆的接长应采用搭接或对接，采用搭接时，应满足搭接长度不应小于1m，并应采用不少于2个旋转扣件固定。

2. 高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一
道剪刀撑，并应由底至顶连续设置。

以上信息仅供参考，如需获取更具体的信息，建议咨询专业的建筑工程师或查阅相关书籍。

3、剪刀撑是防止脚手架纵向变形的重要措施，合理设置剪刀撑还可以增强脚手架的整体刚度，提高脚手架承载能力12%以上。

（1）每组剪刀撑跨越立杆根数5～7根（＞6m），斜杆与地面夹角在45°～60°之间。

（2）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一组剪刀撑，脚手架安装搭设由底部至顶部随脚手架的搭设连续设置；中间部分可间距不大于15m。

（3）高度在25m以上的双排脚手架，在外侧立面必须沿长度和高度连续设置。

（4）剪刀撑斜杆应与立杆和伸出的小横脚手架安装搭设杆进行连接，底部斜杆的下端应置于垫板上。

（5）剪刀撑斜杆的接长，均采用搭接，搭接长度不小于0.5m，设置2个旋扣件。

4、横向剪刀脚手架安装搭设撑。

脚手架搭设高度超过24m时，为增强脚手架横向平面的刚度，可在脚手架拐角处及中间沿纵向每隔6跨，在横向平面内加设斜杆，使之成为“之”字形或“十”字形。

遇操作层时可临时拆除，转入其他层时应及时补设。

双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀撑。

6．6．2 剪刀撑的设置应符合下列规定：（1）每道剪刀撑跨越立杆的根数宜按表6.6.2的规定确定。

每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间；表6.6.2 剪刀撑跨越立杆的最多根数（2）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m（图6.6.2）；剪刀撑：搭设应将底部斜杆与立杆的连接点，在扫地杆处，均应扣在立杆上，另一根可扣在小横杆伸出部分。

每道剪刀撑跨越立杆的根数为5根，每道剪刀撑宽度4跨，6m长，斜杆与地面的倾角为60°。

所有剪刀撑沿架高连续设置，剪刀撑的连接采用搭接。

保证脚手架整体结构不变形，凡高度在20米以上的脚手架，纵向必须设置剪刀撑，十字盖宽度不得超过7根立杆，与水平夹角应为45°~60°。

随着城市建设得发展，建筑物得不断升高。

外防护采用扣件式钢管脚手架得逐渐普及，对防止高处作业人员发生事故起到极其重要得作用.可就是部分施工现场扣件式钢管脚手架得搭设达不到规范化、标准化、合理化与科学化得安全防护,致使架体倒塌、倾斜等事故还时有发生。

因此，笔者依据《建筑施工安全检查标准》（JGＪ59—99）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ1３0—200１)及《建筑工程设计施工系列图集》（土建工程）得要求，同时结合工作实践经验,针对扣件式钢管脚手架搭设与拆除得具体做法提出几项安全技术要点：一、搭设前必须具备得基本要素ﻫ1.扣件式钢管脚手架搭设前应具备专项施工组织设计技术文件（施工方案),如脚手架得施工简图（平面布置、几何尺寸要求）,连墙件构造要求，立杆基础、地基处理要求及脚手架(风荷载、连墙件、水平杆、立杆地基承载力)等安全防护计算书；同时需经公司项目经理、工程技术负责人（总工）与安全监理签字,方可生效。

ﻫ2。

施工作业人员必须经过安全技术培训并取得特种作业操作证方可上岗作业，上岗作业前应由项目经理、工长、安全员向取得特种作业操作证得架子工按《建筑安装安全技术规程》等相关规范与标准，并结合实际施工工艺得特点逐项做好安全技术交底，要有记录。

ﻫ3．扣件式钢管脚手架由钢管、扣件、脚手板与底座等组成。

钢管有φ48×3、5mm与φ５1×3、０ｍｍ两种,大多数采用前者。

但严禁φ48×3、5mｍ与φ5１×3、０ｍm得钢管混合使用。

用于钢管之间连接得直角扣件、旋转扣件与对接扣件必须由正规生产厂家出具合格证。

脚手板可采用冲压钢脚手板、木脚手板、竹脚手板等。

每块脚手板得重量不宜大于30kg，作业面脚手板要满铺并锁住，杜绝飞跳现象得存在。

立杆底座主要有标准底座与焊接底座两种,多数使用焊接底座.以上各项要经检测机构进行二次检测合格后，方准使用。

ﻫ二、地基与基础做法及要求ﻫ1.脚手架地基与基础得施工,必须根据脚手架搭设高度、搭设场地土质情况与现行国家标准《地基与基础工程施工及验收规范》（CBJ２02）得有关规定进行.ﻫ2.脚手架基础经验收合格后,应按施工组织设计得要求放线定位。

脚手架搭设剪刀撑设置要求
剪刀撑从脚手架纵向两端搭起,在外侧立面整个长度和高度上连续设置。

剪刀撑与水平面的夹角60°,剪刀撑的底部要插到架子底部,与立杆相交处要加扣件。

剪刀撑采用搭接方式,搭接长度不小于IOoCm,用不少于两个旋转扣固定，端部扣件盖板边缘与杆端的距离不应小于100mm。

剪刀撑的搭设紧随着脚手架的搭设进行。

（13）施工人员在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。

施工人员必须戴好安全帽、系好安全带，工具及零配件要放在工具袋中。

不得单人进行搭设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。

（14）脚手板操作面的端头处绑两道防护栏杆，建筑物顶部脚手架要高出屋面女儿墙顶2m,设防护栏杆二道，并立挂安全网防护。

（15）对脚手架进行定期检查，发现有杆件变形、扣件松动、沉降明显等变化及时进行处理。

（16）施工过程中暂时无法铺设脚手板，用来落脚或抓握、把持的杆件均应为稳定的构架部分。

位于立杆接头之上的自由立杆不得用作把持杆。

每完成一道工序,要相互询问并确认后才能进行下一道工序。

（17）人员应作好分工和配合,传递杆件时应掌握好重心,平稳传递。

（18）架设材料要随上随用，以免放置不当时掉落。

收工以前，所有上架材料必须全部搭设上，不要留在架子上，而且要形成稳定结构。

（19）在搭设作业进行中，地面上配合人员应躲开可能落物的区域。

（20）在夜间和光线不足，以及大风四级以上、雨雪天气不得搭设。
