机械制图弹簧

例：
标记: 销 GB/T 119.1 A8×30
表示：公称直径d=8mm、长度l=30mm材料为 35钢,热处理硬度28-38）HRC、表面氧化处理的 A型圆柱销。
ቤተ መጻሕፍቲ ባይዱ
6.2 键连接和销连接
2. 销连接画法
•圆柱销联接 圆柱销 •圆锥销联接 零件1
圆锥销
轴
轴套
零件2
6-4 滚 动 轴 承 1、滚动轴承的结构、分类及代号
螺旋弹簧 压力弹簧 拉力弹簧
扭转弹簧
板弹簧
一、圆柱螺旋压缩弹簧各部分名称和尺寸计算 d:簧丝直径 D2:弹簧外径 D1:弹簧内径 D:弹簧中径 D=D2-d t:弹簧节距 H0:自由高度
二、弹簧的画法 1. 螺旋弹簧的规定画法
• 在平行于轴线的投影面上，弹簧各圈的轮廓线画 成直线。 • 左旋弹簧允许画成右旋， 但要加注“左”字。
轮毂上键槽画法及尺寸注法 b
1)t2: 轮毂上键槽深度； 2)b : 键槽宽度；
3)t2、b: 可按孔径D从标准中查出。
D+t2
6.2 键连接和销连接
二、销及其连接
1. 销及其标记
圆柱销 (GB/T119-2000)
圆锥销 (GB/T117-1986)
开口销 （GB/T91-2000）
•销的标记
钩头型楔键的标记示例
例 钩头型楔键，键宽16 mm、高度10 mm、L=100 mm，其 标记为： GB/T 1565 键 16×10×100
钩头楔键的连接画法
顶部接触 侧面 非工作面
工作面
轴上键槽画法及尺寸注法
l
A
A-A
b
A
1)t1 为轴上键槽深度； 2)b、t1、l可按轴径d从标准中查出。

机械制图标注常用符号
序号
符号名称
符号绘制标准
应用示例
1
GB/T 1182-2008
基准符号。
涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。
2
GB/T 4458.4-2003；
标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm
2）按向视图的配置形式配置
三、剖视图及剖面区域的表示法 GB/T 17452～17453-1998 GB/T 4458.6-2002
四、简化画法 GB/T 16675.1-1996
1.管子
1）可仅在端部画出部分形状，其余用细点画线画出其中心线
2）可用与管子中心线重合的单根粗实线表示。
2.
五、螺纹及螺纹紧固件表示法 GB/T 4459.1-1995 GB/T 197-2003
3
GB/T 4458.4-2003；
标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm
4
GB/T 4458.4-2003；GB/T 16675.2-1996
尺寸注法；
沉孔或锪平符号。
高度h=3.5mm
5
GB/T 4458.4-2003；
GB/T 16675.2-1996
尺寸注法；
沉孔或锪平深度符号。
七、尺寸注法
八、尺寸的简化注法
九、极限与配合的标注方法
十、形状和位置公差的图样表示法
十一、形位公差的未注公差
十二、字号（见图看到
我的文件/共享区/机械制图国家标准
特别说明：
4-￠6（×）4×￠6（√）
汇编人：质管办标准化管理员 郑家贵 2011年8月25日

⒈ 弹簧各部分的名称及尺寸关系
1）支撑圈数n2 : 弹簧端部仅
起支承或固定作用的圈数。
2）有效圈数n : 保持相等节
距，产生弹力的圈数 ( 计算 弹簧刚度时的圈数）。
3）总圈数n1 : 有效圈数与
支撑圈数之和。
n1=n+n2
4）簧丝直径d 5）弹簧中径D 6）弹簧内径D1
D1=D-d 7）弹簧外径D2
10) 压力角: 两个相啮合的齿轮齿廓在接触点出的受力方向与
运动方向的夹角。
只有模数和压力角都相同的齿轮才能相互啮合。
表16-8 标准模数（GB/T 1357-1987
） 0.1 0.12 0.15
0.2
0.25
0.3
0.4
第一系列 1.25 1.5
2
2.5
3
4
5
16
20
第二系列
0.35 （6.5）
12.2 齿 轮
1.作用
传递运动和动力 改变轴的转速与转向
2.种类
圆柱齿轮
用于两轴平 行时的传动
圆锥齿轮
用于两轴相 交时的传动
蜗轮蜗杆
用于两轴交 叉时的传动
一、圆柱齿轮
1、齿轮的参 数及计算
7)齿根高ha
4)齿距P
6)齿顶高hf
8) 齿高h
h = ha +hf
9) 模数m(基本参数) 若用z表示齿数，分度圆周长l =πd = z・p ,则d = z‧p /π，令p/π= m,可得d = m‧z 。
齿高
h h= 2.25m 齿根圆直径 df df = m(z-2.5)
2. 圆柱齿轮的画法
齿顶圆(粗实线) 分度圆(细点划线) 齿根圆(细实线) 可省略

新形态 一体化教材
弹簧
主讲人
版权所有 侵权必究
弹簧
新形态 一体化教材
一、弹簧概述
弹簧属于常用件，是利用材料的弹性和结构特点，通过变形和储存能量工作的一 种机械零部件，主要用于减震、夹紧、承受冲击、储存能量和测力。弹簧的种类很多， 有螺旋弹簧、蜗卷弹簧 、板弹簧等，如下图所示。
a）压缩弹簧
b）扭转弹簧
c）拉伸弹簧
d）涡卷弹簧
e）板弹簧
弹簧
二、圆柱螺旋压缩弹簧的基本参数
新形态 一体化教材
圆柱螺旋压缩弹簧的基本参数如所下示：
线径d：制造弹簧用的钢丝直径。
弹簧外径D2：弹簧外圈直径。
弹簧内径D1：弹簧内圈直径。
弹簧中径D：D=D2-d=D1+d。
有效圈数n：为了工作平稳，n一般不小于3圈。
支承圈数n0：弹簧两端并紧和磨平（或锻平），
a）视图画法
b）剖视图画法 c）示意图画法
弹簧
新形态 一体化教材
四、弹簧在装配图中的规定画法
1）弹簧中间各圈采用省略画法后，弹簧后面被挡住的零件轮廓不必画出，如图a所示。 2）当线径在图上小于或等于2mm时，可采用示意画法，如图b所示；如果是断面，可以涂 黑表示，如图c所示。：
a

b
c
谢谢学习
新形态 一体化教材
仅起支承或固定作用的圈（一般取1.5、2或2.5圈）
总圈数n1：n1=n+n0 节距t：弹簧两相邻有效圈上对应点的轴向距离。
圆柱螺旋压缩弹簧的基本参数
自由高度H0：弹簧未受负荷时的高度，H0=nt+（n0-0.5）d。
展开长度L：制造弹簧所需钢丝的长度，L≈πDn1。
在GB/T 2089-2009中对圆柱螺旋压缩弹簧的d、D、t、H0、n、L等尺寸都已作了规定，使用时可

么 - 介
H o 杭
yo
d
邵一 丁 藤 确也 亡 Z
双1
1
」
甲
{盗Leabharlann 技术要求 1( 旋向)
2有效圈级 n =
本部分 主要起草人 : 强毅 , 王槐德 , 王兴杰 , 候维亚 , 丁红宇 , 周京淮 .
G / 4 5 .-2 0 B T 9 4 03 4
机械制图 弹簧表示法
1 范围
本部分规定了弹簧的表示法. 本部分适用于机械制图中弹簧的表示法.
2 规范性引用文件
下列文件中的条款通过 G / 45 的本部分的引用而成为本部分的条款.凡是注 日 B T 9 4 期的引用文 件, 其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本部分, 然而, 鼓励根据本部分达成
( 标题栏 )
图 A .
圆柱绷旋压缩弹赞的图样格式( 一)
G / 4 5. -20 B T 9 4 0 3 4
其 余 了
(i F)
方
!
H z
.内 S
} { '山 八 例 员\
一
_ 八产
牌 l
( 1. 图 )
52 型材尺寸较小( . 直径或厚度在图形上等于或小于 2 ) m 的螺旋弹簧, m 碟形弹簧, 片弹簧允许用示 意图表示( 2 图4 图 5 .当弹簧被剖切时, 图 , , ) 也可用涂黑表示( 6 . 图 ) 53 被剖切弹簧的截面尺寸在图形上等于或小于2 并且弹簧内部还有零件, . m m, 为了便于表达, 可用 图3 的示意图形式表示. 54 四束以上的碟形弹簧, . 中间部分省略后用细实线画出轮廓范围( ) 图4 . 55 板弹簧允许只画出外形轮廓( 7图 8 . . 图 , )

返回总目录
返回分目录
后退
#
!"!" ##$%&’(#$$% 返回总目录
返回分目录
后退
’
#$"
片弹簧 片弹簧的视图一般按自由状态下的形状绘制 !
% %$& %$# %$% %$! %$" %$’
装配图中弹簧的画法 被弹簧挡住的结构一般不画出 " 可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起 型材尺寸较小 & 直径或厚度在图形上等于或小于 " ## $ 的螺旋弹簧 ’ 蝶形弹簧 ’ 片弹簧允许用 被剖切弹簧的截面尺寸在图形上等于或小于 " ##" 并且弹簧内部还有零件 " 为了便于表达 " 可 四束以上的碟形弹簧 " 中间部分省略后用细实线画出轮廓范围 & 图 $$! 板弹簧允许只画出外形轮廓 & 图 (’ 图 )$! 平面涡卷弹簧的装配图画法如图 * 所示 !
返回分目录
表! 圆柱螺旋拉伸弹簧的画法
后退
"
视图
剖视图
示意图
返回总目录
返回分目录
后退
"
!"!" ##$%&’(#$$% 返回总目录
返回分目录
表! 圆柱螺旋扭转弹簧的画法
后退
"
视图
剖视图
示意图
表"
视 图
截锥涡卷弹簧的画法
剖 视 图 示 意 图
返回总目录
返回分目录
后退
"
!"!" ##$%&’(#$$% 返回总目录
形式绘制 !
!%$%!

机械制图弹簧
复习与回忆
• 轴承的画法〔以深沟球轴承为例〕
• 本卷须知：
• 各局部尺寸与相互之间位置关系确实定
一、弹簧的分类
概念：弹簧是一种起减震、复位、夹紧、缓冲、 测力Байду номын сангаас储能等功用的零件。
弹簧分类
常用螺旋弹簧
涡旋弹簧 蝶形弹簧 板弹簧
压缩弹簧 拉力弹簧 扭力弹簧
二、圆柱螺旋压缩弹簧的技术参数 ⒈ 压缩弹簧各局部名称及机和参数
D D1 D2
支撑圈数 n1: 弹簧端部用
于支承或固定的圈数。
支撑圈数 n1: 弹簧端部用
3、注意绘图中，弹簧的简化画法。
二、圆柱螺旋压缩弹簧的技术参数
H0
有效圈数 n : 不受外力作用时保 2、在绘图过程中，请大家注意绘图的先后顺序。
2 有效圈数 n2: 不受外力作用时保持正常节距的圈数。
持正常节距的圈数。 H0=nt+(n2-0.
H0=nt+(n2-0. 支撑圈数 n1: 弹簧端部用 总圈数 n: 有效圈数与支 概念：弹簧是一种起减震、复位、夹紧、缓冲、测力和储能等功用的零件。
③ 画出有效圈局部的圆。 有效圈数 n2: 不受外力作用时保持正常节距的圈数。
② 画出支撑圈局部的圆 总圈数 n: 有效圈数与支 ④ 按右旋方向作相应圆
H0=nt+(n2-0.5)d
旋向： 螺旋弹簧分左旋和右旋
t
3.螺旋压缩弹簧画图步骤
① 根据D2、H0画矩形。
② 直径=簧丝直径。 画出支撑圈局部的圆
③ 画出有效圈局部的圆。
和半圆。 轴承的画法〔以深沟球轴承为例〕
有效圈数 n2: 不受外力作用时保持正常节距的圈数。
直径=簧丝直径。 ⒈ 压缩弹簧各局部名称及机和参数

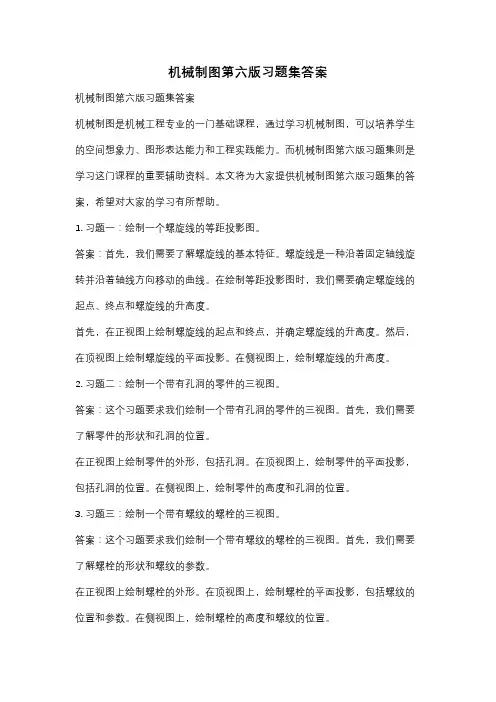

机械制图第六版习题集答案机械制图第六版习题集答案机械制图是机械工程专业的一门基础课程，通过学习机械制图，可以培养学生的空间想象力、图形表达能力和工程实践能力。

而机械制图第六版习题集则是学习这门课程的重要辅助资料。

本文将为大家提供机械制图第六版习题集的答案，希望对大家的学习有所帮助。

1. 习题一：绘制一个螺旋线的等距投影图。

答案：首先，我们需要了解螺旋线的基本特征。

螺旋线是一种沿着固定轴线旋转并沿着轴线方向移动的曲线。

在绘制等距投影图时，我们需要确定螺旋线的起点、终点和螺旋线的升高度。

首先，在正视图上绘制螺旋线的起点和终点，并确定螺旋线的升高度。

然后，在顶视图上绘制螺旋线的平面投影。

在侧视图上，绘制螺旋线的升高度。

2. 习题二：绘制一个带有孔洞的零件的三视图。

答案：这个习题要求我们绘制一个带有孔洞的零件的三视图。

首先，我们需要了解零件的形状和孔洞的位置。

在正视图上绘制零件的外形，包括孔洞。

在顶视图上，绘制零件的平面投影，包括孔洞的位置。

在侧视图上，绘制零件的高度和孔洞的位置。

3. 习题三：绘制一个带有螺纹的螺栓的三视图。

答案：这个习题要求我们绘制一个带有螺纹的螺栓的三视图。

首先，我们需要了解螺栓的形状和螺纹的参数。

在正视图上绘制螺栓的外形。

在顶视图上，绘制螺栓的平面投影，包括螺纹的位置和参数。

在侧视图上，绘制螺栓的高度和螺纹的位置。

4. 习题四：绘制一个带有齿轮的机械传动装置的三视图。

答案：这个习题要求我们绘制一个带有齿轮的机械传动装置的三视图。

首先，我们需要了解齿轮的形状和参数。

在正视图上绘制机械传动装置的外形，包括齿轮的位置。

在顶视图上，绘制机械传动装置的平面投影，包括齿轮的位置和参数。

在侧视图上，绘制机械传动装置的高度和齿轮的位置。

5. 习题五：绘制一个带有弹簧的机械装置的三视图。

答案：这个习题要求我们绘制一个带有弹簧的机械装置的三视图。

首先，我们需要了解弹簧的形状和参数。

在正视图上绘制机械装置的外形，包括弹簧的位置。

右旋螺纹
上述螺纹的五个基本要素决定了螺纹的尺寸和规格。五个 要素相同的内、外螺纹才能够旋合使用。
为了便于设计和加工，国家标准对螺纹作了规定。 标准螺纹 牙型、直径和螺距符合标准 特殊螺纹 牙型符合标准，而直径或螺距不符合标准 非标准螺纹 牙型不符合标准
3.螺纹的分类
⑴ 按螺纹的标准化程度分类 分为：标准螺纹、特殊螺纹和非标准螺纹
⑴普通螺纹的标注
特征代号 公称直径×螺距
旋向—
中径、 顶差径带代公—
旋合 长度
号
代号
例如： M30×2 LH — 5g 6g — S
⑵ 梯形螺纹和锯齿形螺纹的标注
梯形螺纹和锯齿形螺纹的标注形式相同。 梯形螺纹的牙型代号“Tr” 锯齿形螺纹的牙型代号为“B”
单线螺纹： 公称直径×螺距 多线螺纹： 公称直径×导程（螺距）
1.全剖视图
用剖切面将机件完全剖开所得到的剖视图称为全剖 视图。
全剖视图可通过单一剖切面或其他形式的剖切面剖 切获得。
全剖视图的特点： 能清楚地反映机件的内部结构，但同时将机件的外
形剖掉。
全剖视图的适用情况： 机件的外形简单或复杂的外形另有视图表达清楚。
三、剖视图的种类 全剖视图的应用
2.半剖视图
剖视图
在学习前面的内容时，对于机件中的不可见轮廓线我 们都是用虚线表示的。
当机件的内部结构较为复杂时，过多的虚线将不便于 看图和标注尺寸。
为了能在机件内部结构表达清楚的同时又减少图中的虚 线，国标规定了剖视图画法。
一、剖视图的概念
1.剖视图的概念 ⑴在机件适当位置用一假想剖切平面将其切开 ⑵移去观察者和剖切面之间的部分 ⑶将其余部分向投影面投射并在机件被剖切处画上剖面符号

（a）单线螺纹
图7-5 螺纹的线数
（b）双线螺纹
⑷螺距P和导程Ph
螺纹相邻两牙在中径线上对应两点间的轴向距离， 称为螺距P。 同一条螺旋线上的相邻两牙在中径线上对应两点间 的轴向距离，称为导程Ph。
Ph P
Ph
P P
Ph =nP
Ph =P
Ph = 2P
（a）单线螺纹
（b）双线螺纹
图7-6 螺纹的螺距和导程
(a)
(b)
图7-16 螺纹的标注
(c)
G1A
指引线由大径引出
G3／4
Rp2－LH
Rc1／2
图7-17 管螺纹的标注
§7-2 螺纹紧固件
一、常用螺纹紧固件及其标记
六角头螺栓
双头螺柱
六角螺母
六角开槽螺母
内六角圆柱头螺钉
开槽圆柱头螺钉
开槽沉头螺钉
紧定螺钉
平垫圈
弹簧垫圈
圆螺母用止动垫圈
圆螺母
图7-18 常用的螺纹紧固件
δ
1
1
bm 0.5d b m +0.5d
d d
图7-22 螺柱连接的画法(续2)
（三）螺钉连接 螺钉连接不用螺母，它一般 用于受力不大而又不需经常 拆卸的地方。被连接零件中 一个加工出螺孔，另一零件 加工出通孔。 装配图中 , 螺钉连接通常采 用比例画法。
图7-23 螺钉连接的画法
螺钉连接的画法
特征代号
公称直径

导程（P螺距）
旋向
—
公差代号
—
旋合长度代号
⑵梯形螺纹 Tr40×14（P7）LH－7e
公称直径为40 mm,螺距7 mm的双线左旋梯形外螺纹； 公差带代为7e，中等旋合长度。

职业技术学院教师授课教案20 /20 学年第学期课程机械制图教学内容旧知复习：齿轮的画法重点回顾：直齿圆柱齿轮的画法讲授新课： 第7章 常用机件及结构要素的表达法第4节 弹 簧弹簧主要用于减震、夹紧、储存能量和测力等方面。

弹簧的特点是去掉外力后，能立即恢复原状。

一、圆柱螺旋压缩弹簧各部分名称及尺寸计算（1）线径d 弹簧钢丝直径。

（2）弹簧外径D 弹簧最大直径。

（3）弹簧内径D １ 弹簧最小直径。

（4）弹簧中径D ２ 弹簧的平均直径。

（5）节距t 除支承圈外，相邻两有效圈上对应点之间的轴向距离。

（6）有效圈数n 、支承圈数n ２和总圈数n １为了使螺旋压缩弹簧工作时受力均匀，增加弹簧的平稳性，将弹簧的两端并紧、磨平。

并紧、磨平的圈数主要起支承作用，称为支承圈。

两端各有1/4圈为支承圈，即n 2＝2.5。

保持相等节距的圈数，称为有效圈数。

有效圈数与支承圈数之和称为总圈数，即n １＝n ＋n ２。

（7）自由高度H 0弹簧在不受外力作用时的高度（或长度）。

（8）展开长度L 制造弹簧时坯料的长度。

二、圆柱螺旋压缩弹簧的画法（1）弹簧在平行于轴线投影面上的视图中，各圈的轮廓不必按螺旋线的真实投影画出，可用直线来代替螺旋线的投影。

（2）螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要加注旋向“左”字。

在有特定的右旋要求时也应注明“右旋”。

（3）有效圈数在四圈以上的螺旋弹簧，中间各圈可以省略，只画出其两端的1～2圈（不包括支承圈），中间只需用通过簧丝断面中心的细点画 用多媒体课件复习 用多媒体课件或电子挂图讲解线连起来。

省略后，允许适当缩短图形的长度，但应注明弹簧Array设计要求的自由高度。

（4）在装配图中，螺旋弹簧被剖切后，不论中间各圈是否省略，被弹簧挡住的结构一般不画，其可见部分应从弹簧的外轮廓线或弹簧钢丝剖面的中心线画起。

（分析图7-32 15分钟）（5）在装配图中，当弹簧钢丝的直径在图上等于或小于2mm时，其断面可以涂黑表示。

圆柱螺旋压缩弹簧的标记
返回
dxDxH0
Y A -1.2×8×40 -2 LH GB/T2089－1994 B级－D－Zn
表示镀锌
弹簧的旋向： 右旋用RH 左旋用LH
弹簧材料为B级 碳素弹簧钢丝 国标号 左旋 2级精度
若未标注旋向，则选用左旋、 簧丝直径为1.2mm
右旋均可。
中径为8mm 自由高度为40mm
返回
举例
圆柱螺旋压缩弹簧画法举例
返回
圆柱螺旋压缩弹簧的标记示例
返回
例如：线径30mm，弹簧中径150mm，自由高度320mm，制造 精度为3级，材料为60Si2MnA，热卷，两端并紧锻 平，表面涂漆处理的右旋圆柱螺旋压缩弹簧。
其标记为：YB－30×150×320－GB/T 2089－1994
举例 over
标准件——弹簧
圆柱螺旋压缩弹簧 参数及尺寸关系
画法
返回
标记
常用件
零件图 应用广泛，某些部分的结构形状和尺寸等已有统一标
准的零件，这些零件在制图中都有规定的表示法。例如，
齿轮等。
1. 齿轮
（1）直齿圆柱齿轮
直齿圆柱齿轮各几何要素名称、代号 直齿圆柱齿轮几何要素尺寸计算
小 结
单个直齿圆柱齿轮规定画法 两直齿圆柱齿轮啮合规定画法
齿轮有标准齿轮与非标准齿轮之分，具有标准齿的齿轮称为
标准齿轮。
直齿轮
斜齿轮
人字齿轮
over
圆柱齿轮
返回
圆锥齿轮
返回
蜗杆蜗轮
返回
直齿圆柱齿轮各几何要素名称、代号
返回
对于标准齿轮，分度圆直径=节圆直径
直齿圆柱齿轮几何要素的尺寸计算
返回

公司新闻行业综述技术资料·您的位置：本站首页 > 新闻中心 > 详细内容弹簧设计：机械制图--弹簧画法来源：弹簧网作者：旭佳创弹簧厂日期：2011-7-9 23:42:15 浏览次数：1373弹簧画法有：sw 弹簧画法、弹簧的cad画法、proe弹簧画法、cad 弹簧画法、弹簧垫圈画法、弹簧标准尺寸、solidworks弹簧画法、proe变节距弹簧画法、弹簧的二维画法下面我们大概介绍一下弹簧的基本画法。

1引言1.1本标准规定了机械图样中弹簧的画法。

1.2本标准参照采用国际标准ISO 2162-1993《技术制图--弹簧表示法》。

1.3与本标准有关的国家标准：GB 1805-79《弹簧术语》2弹簧的视图、剖视图及示意图画法2.1螺旋弹簧2.1.1在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线，并按表1、表2、表3的形式绘制。

2.1.2螺旋弹簧均可画成右旋，但左旋螺旋弹簧，不论画成左旋或右旋，一律要注出旋向“左”字。

2.1.3螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈的圈数多少和末端贴紧情况如何，均按表1形式绘制。

必要时也可按支承圈的实际结构绘制。

2.1.4螺旋拉伸弹簧按表2的形式绘制。

2.1.5螺旋扭转弹簧按表3的形式绘制。

2.1.6截锥涡卷弹簧(用带材制成的截锥螺旋弹簧)按表4的形式绘制。

2.1.7有效圈数在四圈以上的螺旋弹簧中间部分可以省略。

圆柱螺旋弹簧中间部分省略后，允许适当缩短图形的长度。

截锥涡卷弹簧中间部分省略后用细实线相连。

表1表2表3表42.2碟形弹簧碟形弹簧按表5的形式绘制。

表52.3平面涡卷弹簧平面涡卷弹簧按表8的形式绘制。

2.4板弹簧弓形板弹簧由多种零件组成，其画法如附录A图A8所示。

表62.5片弹簧片弹簧的视图，一般按自由状态下的形状绘制。

3装配图中弹簧的画法3.1被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起(图1)。

机械制图剖视图、螺纹、弹簧、装配图等基础知识机械制图是机械设计中的基础，而剖视图、螺纹、弹簧、装配图则是机械制图中重要的几种图形表示方法。

剖视图所谓剖视图，就是将整个物体分成两部分，只展示一部分，而对另外一部分进行切割或挖去，以展示其内部结构的一种图形表示方法。

剖视图一般用于几何形状比较复杂的机械零件的设计，它能够充分显示零件内部的形状和结构。

在机械制图中，剖视图通常采用虚线来表示，剖面轮廓线上标明“剖面”的名称或编号。

此外，剖面需要指出切面方向和观察方向。

剖视图的类型有很多，根据切面方向的不同可分为：直线剖视图、圆柱剖视图、两点剖视图等。

其中最常用的是直线剖视图，它通常是沿着零件中心线或对称面进行切割，以切开的零件为主视图，剖面视图成为补充视图。

螺纹螺纹是机械加工中常见的一种连接元件，它在机械传动以及定位中起到重要作用。

对于螺纹的绘制，机械制图中通常采用螺旋线的方式来表示，以及主要参数的标注方式。

在机械制图中表示螺纹时，需要标注螺纹直径（d）、节距（P）、螺纹高度（h）、螺距（L）、螺纹轴向长度（L1）等参数。

螺旋线的绘制可以采用软件绘图工具或者手动绘制，需要注意要标注每一个螺纹的起始位置、朝向和两端位置。

此外，在机械制图中展示螺纹时一般采用三维立体图形表示，具有较好的立体感和视觉效果。

需要指出的是，在实际机械制图设计中，螺纹的参数标注是十分重要的。

正确的参数标注可以方便加工和制造，提高加工精度，避免出现安全隐患和使用问题。

弹簧弹簧是机械传动中重要的控制元件，主要起到承受压力或拉力的作用。

对于弹簧的绘制，机械制图中通常采用钢丝圈线的方式来表示，以及主要参数的标注方式。

在机械制图中表示弹簧时，需要标注弹簧直径（D）、线径（d）、圈数（n）、自由长度（L0）、收缩长度（L1）、拉伸长度（L2）等参数。

弹簧的绘制需要注意弹簧的起始位置和朝向，以及尽可能表现出弹簧的二维和三维立体感。

需要指出的是，在实际机械传动设计中，弹簧的设计和计算是十分重要的。

轮轴
注意：装配图中不标注尺寸。
注意：轮上键槽的底面与键不
接触，画出间隙，键与键槽的
其他表面都接触，画成一条直
线。
14
平键联结的装 配画法
15
2）半圆键 －其工作方式与联接方式与普通平键联接基本相同， 所以画法与平键基本相同。
16
半圆键联结的 装配画法
17
3）钩头楔键联接 钩头楔键的顶面有斜度，装配时需打入键槽内，它 依靠键的顶面和底面与键槽的挤压而工作，所以它 的顶面和底面与键槽接触，这些接触面在图中画成 一条线；键的侧面为非工作面，联接时与键槽的侧 面不接触，应画出间隙。
一、键及键联接
键的功用
用键将轴与轴上的传动件(如齿轮、皮带 轮等)联接在一起, 以传递扭矩。
键联接是先将键嵌入轴上的键槽内，再对
准轮毂上的键槽，把轴和键同时插入孔和槽内
，这样就可以使轴和轮一起转动。
轴
键
皮带轮
1
2
键的种类
3
4
5
6
键的标记 例：标记: 键16×100 GB1096-79 表示： 圆头普通平键(A)型 宽度=16mm 长度=100mm
35
尺寸系列代号(GB/T 272-93)
36
（3）右边的两位数字是内径代号－表示轴承 的公称直径。
当内径尺寸在20~480 mm范围内时，内径尺寸= 内径代号×5 如：轴承代号 6204
6——类型代号（深沟球轴承）。 2——尺寸系列（02）代号。 04——内径代号（内径尺寸=04×5=20mm）。
标记: 键16×10×100 GB1096-2003
在机械设计中，键要根据轴径大小按标准选取，不需 要单独画出其图样，但要正确标记。键的完整标记形式为：

[课题名称]弹簧[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图(机械类),第3版,北京:高等教育出版社, 2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集(机械类), 第3版, 北京:高等教育出版社, 2007。

[教学目标和要求]一、知识与能力1.熟悉圆柱螺旋压缩弹簧的规定画法。

2.会画圆柱螺旋压缩弹簧图。

二、学习方法与素质养成通过网络课程的演示, 了解弹簧的工作原理和形成过程, 这是作图的基础。

[教学重点]圆柱螺旋压缩弹簧的规定画法和作图步骤。

[难点分析]装配图中螺旋弹簧的画法。

[分析学生]具备相应的绘图能力, 通过直观演示, 在了解弹簧的工作原理和形成过程的基础上学习, 不会有太大障碍。

作图能力需不断总结、不断努力、不断提高。

[教学设计思路]教学方法:讲练法、演示法、归纳法。

[教学资源]机械制图网络课程、圆规、三角板等。

[教学安排]2课时(90分钟)教学步骤:讲课与演示交叉进行, 讲课与练习交叉进行, 最后进行归纳。

[教学过程]一、复习回顾(5~10分钟)1.简述齿轮的作用和作图要点。

2.讲评作业批改情况和共性问题;3.预习检测:弹簧的作用是什么?圆柱螺旋压缩弹簧的主要参数有哪些?二、导入新课简述本课主要内容、要点、作用和地位, 导出本节教学目标和要求。

弹簧是弹性元件, 其功用有减振、夹紧、自动复位、测力和储存能量等。

弹簧的种类很多, 本次课主要介绍机械中最常用的圆柱螺旋压缩弹簧的画法。

三、新课教学(70~80分钟)1.圆柱螺旋压缩弹簧各部分名称和尺寸关系教师讲授弹簧钢丝直径(线径) d、弹簧直径、节距t、有效圈数n、总圈数ηi和支承圈数N、弹簧自由长度(高度) H、弹簧钢丝的展开长度L等内容;交叉演示网络课程常用的螺旋弹簧。

.2.螺旋弹簧的画法规定教师讲授螺旋弹簧的画法规定:交叉演示圆柱螺旋压缩弹簧的规定画法。

3.圆柱螺旋压缩弹簧的作图步骤。

教师讲授圆柱螺旋压缩弹簧的作图步骤;交叉演示螺旋压缩弹簧的作图步骤、螺旋压缩弹簧零件图。

图7-17 螺栓连接的画法
第二节 螺纹紧固件及其连接的画法
(1)螺栓公称长度L的估算： L=t1+t2+h+m+b t1，t2——被连接零件的厚度 a——(0.3~0.4)d，d为螺栓的公称直径 h——0.15d m——0.8d 算出的L值应圆整，使其符合标准规定的长 度系列。
第二节 螺纹紧固件及其连接的画法
第一节 螺纹
(2)小径 与外螺纹牙底或内螺纹牙顶相切 的假想圆柱面的直径，称为螺纹的小径(内外 螺纹的小径分别用D1d2表示)。 (3)中径 中径是一个假想圆柱的直径，该 圆柱的母线通过牙型上沟槽和凸起宽度相等的 地方，此假想圆柱称为中径圆柱(内外螺纹的 中径分别用D2、d2表示)。
第一节 螺纹

第一节 螺纹
图7-3外螺纹和内螺纹
第一节 螺纹
二、螺纹的结构要素 1、螺纹牙型 是指在通过螺纹轴线剖开 的断面图上的螺纹的轮廓形状，如图7-4所示 。常用的有三角形、梯形和锯齿形等。
第一节 螺纹
图7-4 螺纹牙型
第一节 螺纹
2、螺纹直径 如图7-3所示，螺纹直径分 为大径、中径、小径。 (1)大径 与外螺纹牙顶或内螺纹牙底相切 的假想圆柱面的直径 。除管螺纹外，螺纹公 称直径是指螺纹大径的基本尺寸。 牙顶 螺纹凸起部分的顶端。 牙底 螺纹沟槽的底部。
(6)在剖视图中表示相邻的两个零件时，相邻零 件的剖面线必须以不同的方向或不同的间隔画 出。同一零件的各个剖面区域，其剖面线画法 应一致。 (7)为了保证装配工艺合理，被连接件的光孔直 径应比螺纹大径大一些，一般按1.1d画。螺纹 的有效长度应画得低于光孔顶面，使ll0<t1+t2,以便于螺母调整、拧紧，使连接可 靠
