玻璃钢水箱课程设计(二)

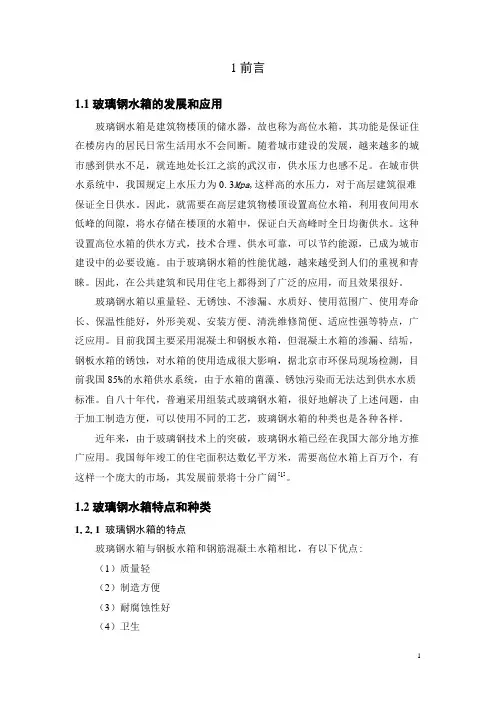

1前言1.1玻璃钢水箱的发展和应用玻璃钢水箱是建筑物楼顶的储水器，故也称为高位水箱，其功能是保证住在楼房内的居民日常生活用水不会间断。

随着城市建设的发展，越来越多的城市感到供水不足，就连地处长江之滨的武汉市，供水压力也感不足。

在城市供水系统中，我国规定上水压力为0.3Mpa,这样高的水压力，对于高层建筑很难保证全日供水。

因此，就需要在高层建筑物楼顶设置高位水箱，利用夜间用水低峰的间隙，将水存储在楼顶的水箱中，保证白天高峰时全日均衡供水。

这种设置高位水箱的供水方式，技术合理、供水可靠，可以节约能源，已成为城市建设中的必要设施。

由于玻璃钢水箱的性能优越，越来越受到人们的重视和青睐。

因此，在公共建筑和民用住宅上都得到了广泛的应用，而且效果很好。

玻璃钢水箱以重量轻、无锈蚀、不渗漏、水质好、使用范围广、使用寿命长、保温性能好，外形美观、安装方便、清洗维修简便、适应性强等特点，广泛应用。

目前我国主要采用混凝土和钢板水箱，但混凝土水箱的渗漏、结垢，钢板水箱的锈蚀，对水箱的使用造成很大影响，据北京市环保局现场检测，目前我国85%的水箱供水系统，由于水箱的菌藻、锈蚀污染而无法达到供水水质标准。

自八十年代，普遍采用组装式玻璃钢水箱，很好地解决了上述问题，由于加工制造方便，可以使用不同的工艺，玻璃钢水箱的种类也是各种各样。

近年来，由于玻璃钢技术上的突破，玻璃钢水箱已经在我国大部分地方推广应用。

我国每年竣工的住宅面积达数亿平方米，需要高位水箱上百万个，有这样一个庞大的市场，其发展前景将十分广阔[1]。

1.2玻璃钢水箱特点和种类1.2.1玻璃钢水箱的特点玻璃钢水箱与钢板水箱和钢筋混凝土水箱相比，有以下优点:（1）质量轻（2）制造方便（3）耐腐蚀性好（4）卫生（5）强度高、抗震性能好（6）美观（7）技术经济效益好1.2.2玻璃钢水箱的种类玻璃钢水箱按造型可分为球形、圆筒形和方形三种；按结构构造可分为整体式、组装整体式和组合式三种；按制造工艺分为手糊成型和SMC模压成型两种[1]。

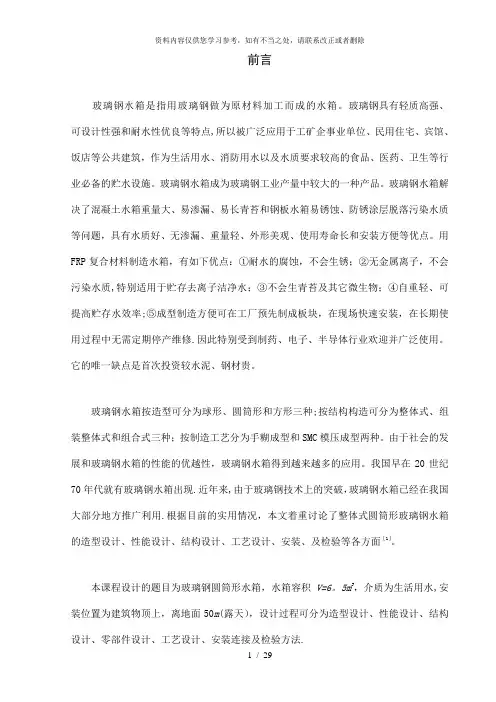

前言玻璃钢水箱是指用玻璃钢做为原材料加工而成的水箱。

玻璃钢具有轻质高强、可设计性强和耐水性优良等特点,所以被广泛应用于工矿企事业单位、民用住宅、宾馆、饭店等公共建筑，作为生活用水、消防用水以及水质要求较高的食品、医药、卫生等行业必备的贮水设施。

玻璃钢水箱成为玻璃钢工业产量中较大的一种产品。

玻璃钢水箱解决了混凝土水箱重量大、易渗漏、易长青苔和钢板水箱易锈蚀、防锈涂层脱落污染水质等问题，具有水质好、无渗漏、重量轻、外形美观、使用寿命长和安装方便等优点。

用FRP复合材料制造水箱，有如下优点：①耐水的腐蚀，不会生锈；②无金属离子，不会污染水质,特别适用于贮存去离子洁净水；③不会生青苔及其它微生物；④自重轻、可提高贮存水效率;⑤成型制造方便可在工厂预先制成板块，在现场快速安装，在长期使用过程中无需定期停产维修.因此特别受到制药、电子、半导体行业欢迎并广泛使用。

它的唯一缺点是首次投资较水泥、钢材贵。

玻璃钢水箱按造型可分为球形、圆筒形和方形三种;按结构构造可分为整体式、组装整体式和组合式三种；按制造工艺分为手糊成型和SMC模压成型两种。

由于社会的发展和玻璃钢水箱的性能的优越性，玻璃钢水箱得到越来越多的应用。

我国早在20世纪70年代就有玻璃钢水箱出现.近年来,由于玻璃钢技术上的突破，玻璃钢水箱已经在我国大部分地方推广利用.根据目前的实用情况，本文着重讨论了整体式圆筒形玻璃钢水箱的造型设计、性能设计、结构设计、工艺设计、安装、及检验等各方面［1］。

本课程设计的题目为玻璃钢圆筒形水箱，水箱容积V=6。

5m3，介质为生活用水,安装位置为建筑物顶上，离地面50m(露天），设计过程可分为造型设计、性能设计、结构设计、零部件设计、工艺设计、安装连接及检验方法.1造型设计玻璃钢圆柱形水箱通常会设计成三部分：箱底、箱体及箱盖。

从使用和受力角度考虑，箱底一般设计成平底。

考虑到上人和雪荷载,箱盖要设计成锥形断面,并留有人孔。

水箱筒形设计成圆柱形，为了美观和增强筒体刚度，有时在沿高度方向有加强肋；加强肋一般都设计在水箱筒体的外面。

玻璃钢水箱施工方案
一、基础处理找平：清理及找平水泥基础面，基础尺寸由生产厂提供，水泥地面应为20mm
以上混凝土浇筑而成，新地面应在一周以上再施工；
二、水箱底座下料：根据水箱的大小下槽钢底座的料，槽钢底座料应为10号槽钢，立面使
用。

槽钢底座成型应为1米*1米或1米*0.5米及0.5*0.5米等尺寸支撑在水箱板接缝处，焊接牢固后进行除锈，然后再喷防锈漆处理；
三、基础底座找平：等水箱底座完成后放置在水箱位置上，用薄铁板进行找平固定在水泥底
座上；
四、水箱料的检查：首选检查玻璃钢水箱板有没有开裂、孔洞、薄厚不均，检查完毕后再把
水箱的底板、侧板、及盖板分出来放到不同的位置以便待用；再检查支撑、拉筋、螺栓、胶条、堵漏是否齐全，各项准备工作完成后就可以安装了；
五、水箱板的铺设：首先连接水箱底板，等把底板都连接完毕检查螺丝都拧紧后翻过来，法
兰面冲下烦到槽钢底座上，然后找正找平，接着连接侧板，以此类推把侧板都连接上后，接着就可以上拉筋了，等拉筋上完后先不要拧紧，接着铺设顶板，小水箱可以把顶板都连接完直接放到水箱上面去在和侧板连接，大水箱不行，要一部分一部分上顶板。

等顶板上完后从人口进入水箱里面进行支撑，大水箱边做顶板边支撑，等水箱都连接成型了后再把螺丝都拧紧了；
六、等上面的工作完成后就可以安装堵漏了，然后打胶。

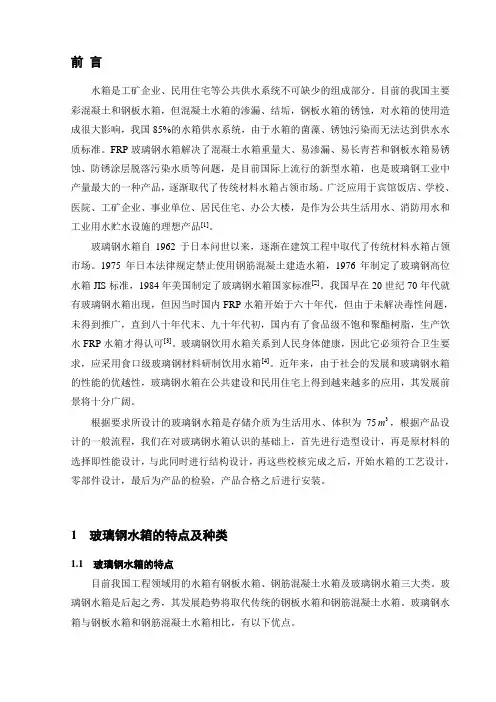

前言水箱是工矿企业、民用住宅等公共供水系统不可缺少的组成部分。

目前的我国主要彩混凝土和钢板水箱，但混凝土水箱的渗漏、结垢，钢板水箱的锈蚀，对水箱的使用造成很大影响，我国85%的水箱供水系统，由于水箱的菌藻、锈蚀污染而无法达到供水水质标准。

FRP玻璃钢水箱解决了混凝土水箱重量大、易渗漏、易长青苔和钢板水箱易锈蚀、防锈涂层脱落污染水质等问题，是目前国际上流行的新型水箱，也是玻璃钢工业中产量最大的一种产品，逐渐取代了传统材料水箱占领市场。

广泛应用于宾馆饭店、学校、医院、工矿企业、事业单位、居民住宅、办公大楼，是作为公共生活用水、消防用水和工业用水贮水设施的理想产品[1]。

玻璃钢水箱自1962于日本问世以来，逐渐在建筑工程中取代了传统材料水箱占领市场。

1975年日本法律规定禁止使用钢筋混凝土建造水箱，1976年制定了玻璃钢高位水箱JIS标准，1984年美国制定了玻璃钢水箱国家标准[2]。

我国早在20世纪70年代就有玻璃钢水箱出现，但因当时国内FRP水箱开始于六十年代，但由于未解决毒性问题，未得到推广，直到八十年代末、九十年代初，国内有了食品级不饱和聚酯树脂，生产饮水FRP水箱才得认可[3]。

玻璃钢饮用水箱关系到人民身体健康，因此它必须符合卫生要求，应采用食口级玻璃钢材料研制饮用水箱[4]。

近年来，由于社会的发展和玻璃钢水箱的性能的优越性，玻璃钢水箱在公共建设和民用住宅上得到越来越多的应用，其发展前景将十分广阔。

m，根据产品设根据要求所设计的玻璃钢水箱是存储介质为生活用水、体积为753计的一般流程，我们在对玻璃钢水箱认识的基础上，首先进行造型设计，再是原材料的选择即性能设计，与此同时进行结构设计，再这些校核完成之后，开始水箱的工艺设计，零部件设计，最后为产品的检验，产品合格之后进行安装。

1 玻璃钢水箱的特点及种类1.1 玻璃钢水箱的特点目前我国工程领域用的水箱有钢板水箱、钢筋混凝土水箱及玻璃钢水箱三大类。

前言水箱是工矿企业、民用住宅等公共供水系统不可缺少的组成部分。

目前的我国主要彩混凝土和钢板水箱，但混凝土水箱的渗漏、结垢，钢板水箱的锈蚀，对水箱的使用造成很大影响，我国85%的水箱供水系统，由于水箱的菌藻、锈蚀污染而无法达到供水水质标准。

FRP玻璃钢水箱解决了混凝土水箱重量大、易渗漏、易长青苔和钢板水箱易锈蚀、防锈涂层脱落污染水质等问题，是目前国际上流行的新型水箱，也是玻璃钢工业中产量最大的一种产品，逐渐取代了传统材料水箱占领市场。

广泛应用于宾馆饭店、学校、医院、工矿企业、事业单位、居民住宅、办公大楼，是作为公共生活用水、消防用水和工业用水贮水设施的理想产品[1]。

玻璃钢水箱自1962于日本问世以来，逐渐在建筑工程中取代了传统材料水箱占领市场。

1975年日本法律规定禁止使用钢筋混凝土建造水箱，1976年制定了玻璃钢高位水箱JIS标准，1984年美国制定了玻璃钢水箱国家标准[2]。

我国早在20世纪70年代就有玻璃钢水箱出现，但因当时国内FRP水箱开始于六十年代，但由于未解决毒性问题，未得到推广，直到八十年代末、九十年代初，国内有了食品级不饱和聚酯树脂，生产饮水FRP水箱才得认可[3]。

玻璃钢饮用水箱关系到人民身体健康，因此它必须符合卫生要求，应采用食口级玻璃钢材料研制饮用水箱[4]。

近年来，由于社会的发展和玻璃钢水箱的性能的优越性，玻璃钢水箱在公共建设和民用住宅上得到越来越多的应用，其发展前景将十分广阔。

m，根据产品设根据要求所设计的玻璃钢水箱是存储介质为生活用水、体积为753计的一般流程，我们在对玻璃钢水箱认识的基础上，首先进行造型设计，再是原材料的选择即性能设计，与此同时进行结构设计，再这些校核完成之后，开始水箱的工艺设计，零部件设计，最后为产品的检验，产品合格之后进行安装。

1 玻璃钢水箱的特点及种类1.1 玻璃钢水箱的特点目前我国工程领域用的水箱有钢板水箱、钢筋混凝土水箱及玻璃钢水箱三大类。

前言玻璃钢材料具有轻质高强的特点，用其制造的产品不仅性能突出，而且价格也具有竞争优势。

玻璃钢水箱除了以上特点外，还具有制造方便、耐腐蚀性好、卫生、强度高、抗震性好等特点。

玻璃钢水箱按造型可分为球形、圆筒形和方形三种；按结构构造可分为整体式、组装整体式和组合式三种；在制造工艺方面，传统的成型工艺有手糊成型和SMC模压成型两种，但是随着复合材料行业的快速发展，其成型工艺也在不断地开发和改良，对于较大容积的玻璃钢水箱也可以采用纤维缠绕成型（和玻璃钢储罐的成型工艺相同），而且用该成型工艺生产的产品的强度比用传统的手糊成型和SMC模压成型的强度要高，使用寿命较长。

玻璃钢水箱适用于建筑行业，化学化工行业，汽车及铁路交通运输行业，船艇及水上运输行业，电气工业及通讯工程等领域。

树脂基复合材料具有性能的各向异性；非均质性；纤维或树脂体积含量不同，材料的物理性能差异，性能多呈分散性；材料的可设计性。

正是由于复合材料具有以上特点，才使得复合材料的设计显得尤为重要，不同的设计将造就产品不同的性能。

本次设计所采用的为玻璃钢圆筒形水箱，体积为323m，介质为生活用水，安装位置为建筑屋顶上，离地面高度为20m,而且露天放置，采用法兰连接，手糊工艺制造。

玻璃钢水箱的设计主要有造型设计：包括外观造型设计等内容；性能设计：包括基体材料、增强材料以及助剂的选择；结构设计：包括玻璃钢水箱的载荷计算、增强材料的铺层等内容；零部件设计：包括水箱的零部件设计，定位尺寸等；连接包括连接的方法以及补强等内容；以及产品检验。

通过以上几个步骤，完成玻璃钢水箱的设计内容。

1. 玻璃钢水箱造型设计水箱的形状尺寸及参数圆筒形水箱通常设计成三个部件。

从使用和受力角度考虑，箱底一般设计成平底。

考虑到上人和雪荷载以及便于成型，箱顶设计成圆锥形顶盖，并留有人孔。

水箱筒体设计成圆筒形，为了美观和增强筒体刚度，有时在沿筒体高度方向有加强肋；加强肋一般都设计在水箱筒体的外面[1]。

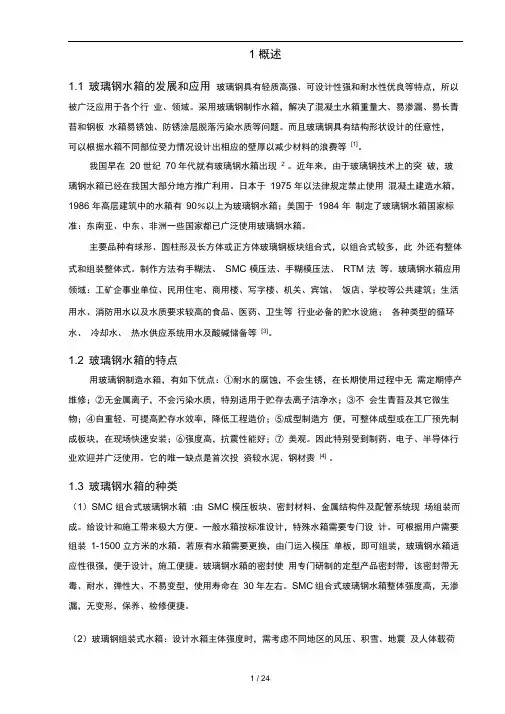

1 概述1.1 玻璃钢水箱的发展和应用玻璃钢具有轻质高强、可设计性强和耐水性优良等特点，所以被广泛应用于各个行业、领域。

采用玻璃钢制作水箱，解决了混凝土水箱重量大、易渗漏、易长青苔和钢板水箱易锈蚀、防锈涂层脱落污染水质等问题。

而且玻璃钢具有结构形状设计的任意性，可以根据水箱不同部位受力情况设计出相应的壁厚以减少材料的浪费等[1]。

我国早在20 世纪70年代就有玻璃钢水箱出现2。

近年来，由于玻璃钢技术上的突破，玻璃钢水箱已经在我国大部分地方推广利用。

日本于1975 年以法律规定禁止使用混凝土建造水箱，1986 年高层建筑中的水箱有90％以上为玻璃钢水箱；美国于1984 年制定了玻璃钢水箱国家标准：东南亚、中东、非洲一些国家都已广泛使用玻璃钢水箱。

主要品种有球形、圆柱形及长方体或正方体玻璃钢板块组合式，以组合式较多，此外还有整体式和组装整体式。

制作方法有手糊法、SMC 模压法、手糊模压法、RTM 法等。

玻璃钢水箱应用领域：工矿企事业单位、民用住宅、商用楼、写字楼、机关、宾馆、饭店、学校等公共建筑；生活用水、消防用水以及水质要求较高的食品、医药、卫生等行业必备的贮水设施；各种类型的循环水、冷却水、热水供应系统用水及酸碱储备等[3]。

1.2 玻璃钢水箱的特点用玻璃钢制造水箱，有如下优点：①耐水的腐蚀，不会生锈，在长期使用过程中无需定期停产维修；②无金属离子，不会污染水质，特别适用于贮存去离子洁净水；③不会生青苔及其它微生物；④自重轻、可提高贮存水效率，降低工程造价；⑤成型制造方便，可整体成型或在工厂预先制成板块，在现场快速安装；⑥强度高，抗震性能好；⑦ 美观。

因此特别受到制药、电子、半导体行业欢迎并广泛使用。

它的唯一缺点是首次投资较水泥、钢材贵[4]。

1.3 玻璃钢水箱的种类（1）SMC 组合式玻璃钢水箱:由SMC 模压板块、密封材料、金属结构件及配管系统现场组装而成。

给设计和施工带来极大方便。

一般水箱按标准设计，特殊水箱需要专门设计。

中北大学课程设计说明书学生姓名：詹锋学号：0603044238学院：材料科学与工程学院专业：复合材料与工程题目：容积为60m3贮存质量分数为37%的硝酸卧式玻璃钢储罐设计指导教师：陈剑楠曹杨职称: 讲师讲师2009年 12月 31日中北大学课程设计任务书学年第一学期学院：材料科学与工程学院专业：复合材料与工程学生姓名：学号：课程设计题目：容积为60m3贮存质量分数为37%的硝酸卧式玻璃钢储罐设计起迄日期：2009年12月21日～2009年12月31日课程设计地点：中北大学材料科学与工程学院指导教师：陈剑楠曹杨系主任：李迎春下达任务书日期: 2009年12月18日课程设计任务书课程设计任务书目录1.前言 (1)2.造型设计 (2)2.1储罐构造尺寸确定 (2)2.2封头的选择 (2)2.3伸臂长度确定 (3)2.4支座及间距 (3)3.性能设计 (4)3.1基体材料性能及其特点介绍 (5)3.2增强材料介绍 (6)4.节构设计 (7)4.1储罐荷载计算和设计简图 (7)4.2由储罐的轴向应力计算壁厚 (8)4.3由储罐的剪力计算储罐的壁厚 (8)4.4由储罐的环形应力计算储罐壁厚 (8)4.5由蝶形封头设计壁厚 (10)4.6设计结果 (10)5.工艺设计 (11)5.1筒身设计 (11)5.2封头的制造工艺及模具制造方法 (12)6.玻璃钢卧式贮罐零部件设计 (14)6.1贮罐的开孔与补强 (14)6.2排气孔 (14)6.3贮罐进出口管和人孔设计 (14)6.4排液管 (16)6.5支座设计 (16)7.安装设计 (17)8.制品检验 (18)9.小结 (19)10.参考文献 (20)前言卧式玻璃纤维增强塑料贮罐主要用做化工贮罐、运输罐车、反应釜、喷雾洗涤器等。

与立式贮罐相比，卧式贮罐的容积较小，但具有搬运方便，可异地安装使用的特点。

玻璃钢容器、玻璃钢储罐耐化学腐蚀，使用寿命长，玻璃钢具有特殊的耐腐性能，在储存腐蚀性介质时，玻璃钢显示出其他材料所无法比拟的优越性，可以耐多种酸、碱、盐和有机溶剂[1]。

玻璃钢水箱安装施工方案腾嘉玻璃钢水箱首先安装底邦：根据水箱单板上的印号及说明，排列、连接水箱的底板，同时在两张单板之间添加密封胶条，用φ10的螺栓连接。

使底板密封牢固，螺栓加力时要一次均匀加力，每个螺栓加力3-4次，不得一次性用力过猛，否则因用力不均匀而造成裂板现象。

用固定角铁连接底板和槽钢，使玻璃钢水箱箱体更加牢固的固定在槽钢底座上。

安装各邦：根据水箱单板上的印号及说明，找出水箱邦体的各层邦号，并且预先分开，用螺栓组装邦体。

把水箱板立好，找正，使邦板与底邦形成90度夹角，并且加密封胶条，紧固螺栓。

安装内拉筋：内拉筋根据水箱尺寸，找对拉筋的数量及长度。

用拉筋板测量拉筋对丝紧固部位，画印，打眼，上对丝，紧固，使拉筋平整的与水箱箱体保持平衡。

如箱体与拉筋之间有较大误差，可通过调整螺栓紧固程度来调整误差大小，直到把误差调整到最小为止。

最好安装盖板：水箱顶部盖板安装时，要均匀的紧固螺栓，不能用力过大或太小。

把水箱的所有紧固件调整好后，根据图纸开孔位置，开好各水管口，上好法兰以便对接阀门。

水箱全部安装完毕后，进行统一的检查，调整，试水24小时不渗漏玻璃钢水箱为合格。

安装玻璃钢水箱要仔细、认真，步步为赢把每一个步骤都要做的天衣无缝，才能达到玻璃钢水箱滴水不漏。

腾嘉生产的玻璃钢水箱选用优质树脂为制作原料，加上优良的模压生产工艺制作而成，具有重量轻、无锈蚀、不渗漏、水质好、使用范围广、使用寿命长、保温性能好，外形美观、安装方便、清洗维修简便、适应性强等特点，广泛应用于宾馆饭店、学校、医院、工矿企业、事业单位、居民住宅、办公大楼，是作为公共生活用水、消防用水和工业用水贮水设施的理想产品。

主要产品包括各种规格的SMC玻璃钢水箱、玻璃钢组装水箱、玻璃钢整体水箱、玻璃钢生活水箱、玻璃钢消防水箱、玻璃钢保温水箱。

水箱板块规格有：1000× 1000mm;1000×500mm;500×500mm。

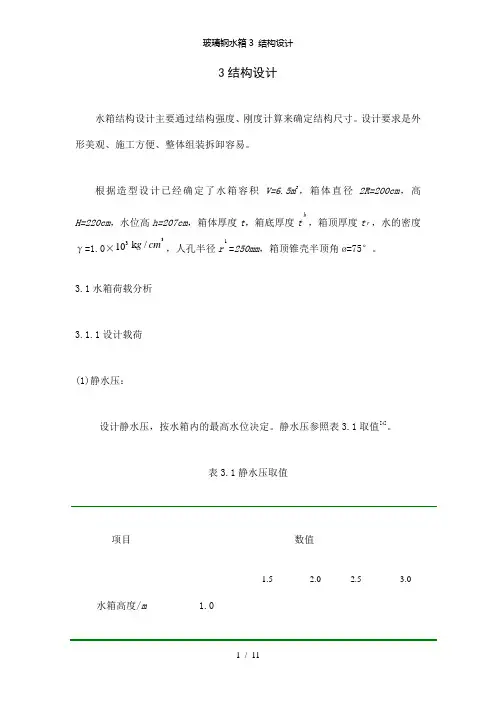

3结构设计水箱结构设计主要通过结构强度、刚度计算来确定结构尺寸。

设计要求是外形美观、施工方便、整体组装拆卸容易。

根据造型设计已经确定了水箱容积V=6.5m 3，箱体直径2R=200cm ，高H=220cm ，水位高h=207cm ，箱体厚度t ，箱底厚度t b，箱顶厚度t r ，水的密度γ=1.0×3103k /g cm ，人孔半径r 1=250mm ，箱顶锥壳半顶角ø=75°。

3.1水箱荷载分析3.1.1设计载荷(1)静水压：设计静水压，按水箱内的最高水位决定。

静水压参照表3.1取值[4]。

表3.1静水压取值项目 数值水箱高度/m 1.01.52.0 2.53.0最高水位/m 0.7 1.2 1.6 2.1 2.6 静水压值/MPa0.0070.0120.0160.0210.026静水压：y010P .=（3.1）p 是静水压（MPa ）；y 为水面高度（m ）；水箱的最高水位是从水箱底部到溢流孔的高度。

即该水箱静水压MPap s 0207.0(2)风压荷载 风压力按下式计算：2=m kg cq p （3.2）式中c —风压系数，矩形水箱取1.4；q —风速压，与水箱离地高度h 有关。

0h =~m30时，MPah 6q =（3.3）h>m30时，MPah 12q =（3.4）即该水箱风压荷载计算如下：MPa8584MPa 5012MPa h 12q .===2626m kg 1079118m kg 10858441cq p ×.=×.×.==(3)雪荷载计算雪荷载按表3.2取值。

表3.2雪荷载取值最大积雪深度/cm每1cm 厚雪质量/(kg/m 2)计算取值/(kg/m 2)30以内 1.0 3050以内 1.5 75 100以内2.0 200已知m 50h =，雪载荷取值2m kg 75。

(4)人荷载人荷载以N 980计算。

前言玻璃钢贮罐是树脂基复合材料制品中应用最广泛的产品之一。

与传统的金属、钢筋混凝土相比，它有如下特点。

(1)耐腐蚀性能好因玻璃钢贮罐的耐腐蚀性可以根据使用条件进行设计，故能满足不同腐蚀介质的使用要求。

（2）强度高、自重轻由于玻璃钢材料的比强度高，所以用它制造的贮罐，比同体积的钢贮罐和钢筋混凝土贮罐轻1/3以上。

（3）隔热保温效果好因玻璃钢的导热系数仅为金属和钢筋混凝土的1/100和1/10，故用作化工设备可以节能。

（4）成型容易玻璃钢贮罐可以用手工成型，也可以用机械缠绕成型；尺寸可以小到13m。

m，大到15003（5）维修方便玻璃钢贮罐可以在自然条件下现场维修，非常方便。

（6）安装、运输方便由于玻璃钢贮罐质量轻、整体性好，因此一般都是在制造厂预制后，再运到使用现场安装。

大型贮罐也可以在现场组装或制造。

（7）耐久性好玻璃钢贮罐的使用寿命比经过防腐蚀处理的金属和混凝土贮罐长0.5倍以上。

对于盛装液体、容积大于1003m的大型贮罐，一般多采用立式，立式贮罐根据底部支撑方式不同，长分作三种形式。

一种是将贮罐直接至于地面的基础上；另一种是通过贮罐的裙式制作与基础相连接；第三种是将贮罐放置在耳架上。

立式贮罐因为容积较大，故多设计成圆形、平底，直接放在地面基础上[1]。

1.1贮罐构造尺寸的确定立式贮罐的容积V=1503m，可选直径系列有D=3800mm和D=4000mm，本设计选D=4000mm，因此贮罐的高度H=V/22()D =11.9m，选H=12m。

1.2贮罐顶盖选取玻璃钢贮罐顶盖有平顶盖、锥形顶盖和拱形顶盖3种形式。

本设计要求选用拱形顶盖。

与锥形顶盖相比，其结构简单、刚性好、承载能力强，是立式贮罐广为使用的一种形式。

为取得罐顶与罐壁等强度，罐顶的曲率半径与贮罐直径差值不超过20%。

即R0=（0.8～1.2）D。

取R=D=4.0m。

式中R——拱顶球面曲率半径，cm；D——贮罐内径，cm，等于2R。

1.3贮罐罐底设计罐体与罐底的拐角处理，对贮罐设计极为重要。

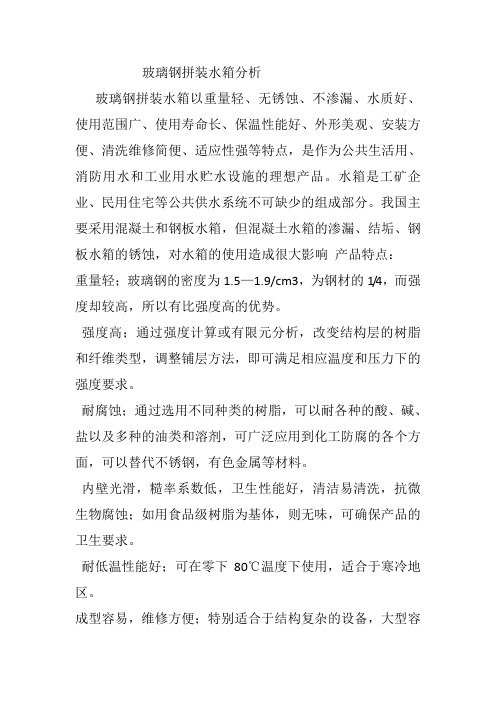

玻璃钢拼装水箱分析玻璃钢拼装水箱以重量轻、无锈蚀、不渗漏、水质好、使用范围广、使用寿命长、保温性能好、外形美观、安装方便、清洗维修简便、适应性强等特点，是作为公共生活用、消防用水和工业用水贮水设施的理想产品。

水箱是工矿企业、民用住宅等公共供水系统不可缺少的组成部分。

我国主要采用混凝土和钢板水箱，但混凝土水箱的渗漏、结垢、钢板水箱的锈蚀，对水箱的使用造成很大影响产品特点：重量轻；玻璃钢的密度为1.5—1.9/cm3，为钢材的1/4，而强度却较高，所以有比强度高的优势。

强度高；通过强度计算或有限元分析，改变结构层的树脂和纤维类型，调整铺层方法，即可满足相应温度和压力下的强度要求。

耐腐蚀；通过选用不同种类的树脂，可以耐各种的酸、碱、盐以及多种的油类和溶剂，可广泛应用到化工防腐的各个方面，可以替代不锈钢，有色金属等材料。

内壁光滑，糙率系数低，卫生性能好，清洁易清洗，抗微生物腐蚀；如用食品级树脂为基体，则无味，可确保产品的卫生要求。

耐低温性能好；可在零下80℃温度下使用，适合于寒冷地区。

成型容易，维修方便；特别适合于结构复杂的设备，大型容器可现场整体缠绕。

根据要求可以配置液位计、爬梯、护栏、平台等部件。

产品应用：化工容器、保温罐、搅拌釜、发酵罐、水封槽、离子交换柱、分离器等。

化工、冶金、食品酿造、市政、电子、电力、运输、制药、水处理等。

玻璃钢拼装水箱安装1、固定底板：将经检测合格的玻璃钢水箱底板点焊在槽钢底架上，要求固定于底架的中部，这样更有利于固定。

2、焊接底架：根据腾嘉玻璃钢水箱板块尺寸确定槽钢的间距，首先将槽钢点焊固定，用水平尺校对，确保其平整然后再整体焊接。

3、固定侧板：将经检测合格的腾嘉玻璃钢水箱压制板按照顺序点焊在水箱底板上，每张板在固定以后，均应用水平尺和线坠检测垂直度，确保无误后再点焊下一张，直至所有侧板点焊完成。

4、固定盖板：将经检测合格的水箱盖板固定在侧板上，立柱加在盖板的中部与箱底之间，以确保盖板的整体平整。

施工安装方案工程名称:1、北京裕龙国际酒店地热安装水箱、水泵、铺设管道工程2、北京裕龙国际酒店二期A座楼顶消防稳压水管更换工程施工单位：XXXｘ集团有限公司日期:2013年１月10日第一章、项目现场施工管理与组织管理体系第二章、水箱现场安装的施工组织设计、方法及程序一、工程概况、1、编制依据：1）《生活饮用水输配水设备及防护材料卫生安全评价规范》2）我公司的施工方案编制办法及类似工程的施工经验。

二、施工部署:1。

施工技术准备1)熟悉、审查施工图纸和招标文件及有关文件,充分掌握设计意图和水箱用途、工艺特点和技术要求。

2）审查水箱的设计功能和使用要求是否符合卫生、消防和环保方面的要求。

３)审查与水箱在图纸中相配的土建基础、标高、尺寸、质量是否符合水箱的安装要求。

4)向安装人员下达详细的技术交底、安全交底.2 .施工、人力准备为了工程的顺利进行，我们公司将派管理经验丰富、具有同类工程施工经验的管理人员１名，全面负责现场施工,及时有效地调配公司的所有资源,;充分调动全体人员的积极性和主观能动性，并以人力、财力和物力上的充分支持,确保本工程的顺利竣工.现场安装选用技术过硬、素质好、组织纪律性强的安装队伍，全面进行水箱的安装。

3．施工目标及进度1) 进度目标:服从配合总包总施工进度计划。

2) 质量目标：合格3)安全目标：实现无重大事故,尽量减少轻伤事故的工作目标。

4.施工顺序首先配合土建结构施工,进行水箱基础施工工作。

土建基础验收合格后,进行槽钢水箱底座和水箱的安装,总方针先地下后地上。

三、施工方法1、水箱制作1）熟悉图纸熟悉图纸及设计说明，了解水箱的用途及制作工艺要求，确定水箱板的规格和管道及人孔的规格尺寸。

2）水箱板制作玻璃钢水箱板按下列工艺生产:2、水箱安装1)熟悉图纸熟悉图纸，确定水箱的规格型号及安装部位，检查土建结构基础是否符合安装条件(安装时箱体与墙体间距不小于７00mm,箱顶、箱底不小于5０0mm)。

玻璃钢人防水箱设计要求
玻璃钢人防水箱_人防工程是一项功能较为特殊的民用工程，它既要满足战时使用功能的要求，又要在和平时期具有一定的使用价值，所以人防工程必须满足一定的消防要求。

《人民防空工程设计防火规范》GB50016—2006(以下简称《人防规范》)对人防工程的消防作了明确规定，但第7．6．3条“单建掘开式、坑道、地道的人防工程可不设消防水箱”却是一个值得探讨的问题。

各地消防主管部门对这一问题也有各自不同的理解。

汇友玻璃钢人防水箱的设计种类
现阶段人防工程消防设计中，一般对玻璃钢人防水箱的设计有如下两种情况。

1.附建式人防工程的消防设计可并入地面建筑，其水箱设于屋顶。

单建掘开式、坑道、地道式人防工程，若室外给水管网压力、水量满足工事消防要求的，不需设水箱：否则应另设水库及消防泵，其水箱高度应满足工事内最不利点消火栓或喷头的压力要求，或是设置气压给水设备。

《人防规范》第7．3．2条规定：大于1000m~的人防工程必须设自动喷水灭火系统，并按国家现行的《自动喷水灭火系统设计规范》GB50084-2001(以下简称《自规》)设计。

《自
规》第l0．3．1条明确规定“采用临时高压给水系统的自动喷水灭火系统，应设玻璃钢高位水箱。

”而现在绝大多数人防工程的自喷系统均属临时高压系统，玻璃钢人防水箱是必不可少的。

显然，这与《人防规范》第7．6．3条相矛盾。

人防工程是否需设水箱呢?这应先从自喷系统中水箱的功能谈起。

玻璃钢水箱施工方案第一篇：玻璃钢水箱施工方案一、基础处理找平：清理及找平水泥基础面，基础尺寸由生产厂提供，水泥地面应为20mm以上混凝土浇筑而成，新地面应在一周以上再施工；二、水箱底座下料：根据水箱的大小下槽钢底座的料，槽钢底座料应为10号槽钢，立面使用。

槽钢底座成型应为1米*1米或1米*0.5米及0.5*0.5米等尺寸支撑在水箱板接缝处，焊接牢固后进行除锈，然后再喷防锈漆处理；三、基础底座找平：等水箱底座完成后放置在水箱位置上，用薄铁板进行找平固定在水泥底座上；四、水箱料的检查：首选检查玻璃钢水箱板有没有开裂、孔洞、薄厚不均，检查完毕后再把水箱的底板、侧板、及盖板分出来放到不同的位置以便待用；再检查支撑、拉筋、螺栓、胶条、堵漏是否齐全，各项准备工作完成后就可以安装了；五、水箱板的铺设：首先连接水箱底板，等把底板都连接完毕检查螺丝都拧紧后翻过来，法兰面冲下烦到槽钢底座上，然后找正找平，接着连接侧板，以此类推把侧板都连接上后，接着就可以上拉筋了，等拉筋上完后先不要拧紧，接着铺设顶板，小水箱可以把顶板都连接完直接放到水箱上面去在和侧板连接，大水箱不行，要一部分一部分上顶板。

等顶板上完后从人口进入水箱里面进行支撑，大水箱边做顶板边支撑，等水箱都连接成型了后再把螺丝都拧紧了；六、等上面的工作完成后就可以安装堵漏了，然后打胶第二篇：玻璃钢水箱施工方案玻璃钢水箱施工方案为了能更好的完成玻璃钢水箱安装施工方案，德州腾嘉水箱精心策划，强化管理，合理选材，严密施工，以期达到延长设备使用寿命，减少设备维修次数，降低运营成本的目的，从而增强企业的社会效益和经济效益。

材料准备由公司组织质好、量足的材料进入施工现场，要求材料必须具备出厂合格证或材质性能检测报告，标明生产日期及厂址、保质期。

在开工前由材料和质检员对材料进行组织验收。

做出小样试验，经检验合格签字后方可使用。

要求主要材料、消耗材料、辅助材料的储备量应满足施工进度的要求。

玻璃钢水箱——高性价比开启幸福新生活提起玻璃钢水箱，我们最关心的就是价格，其实我们更加关心的是如何能买到物美价廉的水箱，下面就为大家介绍：一般我们询价时都会问：“玻璃钢水箱多少钱一平方？”其实这样问的也是有点儿片面了，因为水箱的压力是不一样的，所以配置的板材的强度及厚度都是不一样的。

我们还是从一个简单的例子讲起吧。

玻璃钢水箱A（4*2*3=24立方）6个面的表面积：52平方玻璃钢水箱B（4*3*2=24立方）6个面的表面积：52平方通过上面的举例可以看出，同样24立方玻璃钢水箱，表面积也是一样的52平方，但是这2个规格玻璃钢水箱价格是完全不一样的，问题出在哪里呢？原因就在于：3米高的玻璃钢水箱压力要大于2米高玻璃钢水箱压力，所有底板和侧板配板厚度要厚，强度要大，所以最终结论就是玻璃钢水箱A价格高于玻璃钢水箱B价格。

结论：“玻璃钢水箱多少钱？”这个问题就是比较笼统的问法。

我们在询价时要注意这几个方面：1、水箱板材（有薄有厚）；2、水箱配件；3、运输费（运输目的地）；4、安装费（安装地点）。

玻璃钢水箱销售价格决定因素主要有一下几点：A、水箱高度越高所设计的板材厚度越厚，故价格越高；B、水箱中半米板材越多相应的价格越高；C、水箱规格不同，用的板材数量不同，用的板材越多价格越高D、玻璃钢水箱价格还牵扯材质问题；玻璃钢水箱的材料是关系到人民的身体健康，因此它必须符合相关卫生要求。

玻璃钢水箱以生活用水的五屹水箱为标准，所选用反应活性高的间苯型食品级不饱和聚酯树脂。

至于价格方面主要是看你需要多少立方的。

越大的单价越低，相对的越小的单价会比较高点。

所以，我们不能笼统的按照立方或者按照平方计算价格。

所以五屹在咨询价格的时候需要提供一下几个要素：（1）玻璃钢水箱的长宽高规格，如：4*3*2H；（2）安装地址和安装位置，如：河北沧州黄骅港，10楼楼顶；（3）按照企业标准还是国标标准图集制作？正常情况下是按照企业标准做预算。
