塑胶电镀件技术知识讲解

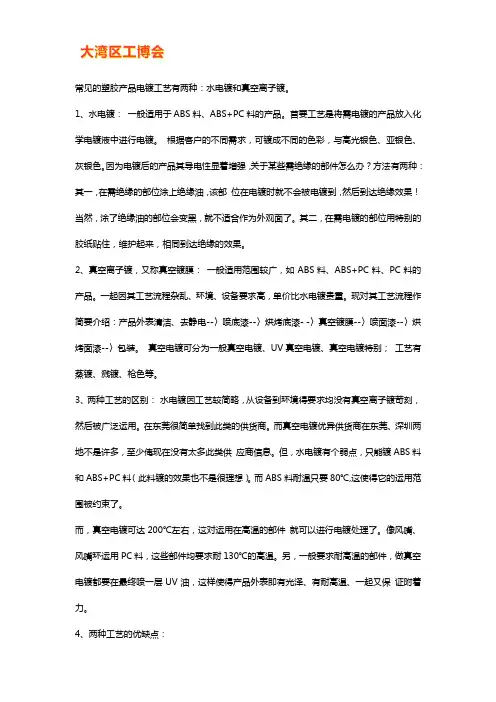

常见的塑胶产品电镀工艺有两种：水电镀和真空离子镀。

1、水电镀：一般适用于ABS料、ABS+PC料的产品。

首要工艺是将需电镀的产品放入化学电镀液中进行电镀。

根据客户的不同需求，可镀成不同的色彩，与高光银色、亚银色、灰银色。

因为电镀后的产品其导电性显着增强，关于某些需绝缘的部件怎么办？方法有两种：其一，在需绝缘的部位涂上绝缘油，该部位在电镀时就不会被电镀到，然后到达绝缘效果！当然，涂了绝缘油的部位会变黑，就不适合作为外观面了。

其二，在需电镀的部位用特别的胶纸贴住，维护起来，相同到达绝缘的效果。

2、真空离子镀，又称真空镀膜：一般适用范围较广，如ABS料、ABS+PC料、PC料的产品。

一起因其工艺流程杂乱、环境、设备要求高，单价比水电镀贵重。

现对其工艺流程作简要介绍：产品外表清洁、去静电--〉喷底漆--〉烘烤底漆- -〉真空镀膜--〉喷面漆--〉烘烤面漆--〉包装。

真空电镀可分为一般真空电镀、UV真空电镀、真空电镀特别；工艺有蒸镀、溅镀、枪色等。

3、两种工艺的区别：水电镀因工艺较简略，从设备到环境得要求均没有真空离子镀苛刻，然后被广泛运用。

在东莞很简单找到此类的供货商。

而真空电镀优异供货商在东莞、深圳两地不是许多，至少俺现在没有太多此类供应商信息。

但，水电镀有个弱点，只能镀ABS料和ABS+PC料（此料镀的效果也不是很理想）。

而ABS料耐温只要80℃,这使得它的运用范围被约束了。

而，真空电镀可达200℃左右，这对运用在高温的部件就可以进行电镀处理了。

像风嘴、风嘴环运用PC料，这些部件均要求耐130℃的高温。

另，一般要求耐高温的部件，做真空电镀都要在最终喷一层UV油，这样使得产品外表即有光泽、有耐高温、一起又保证附着力。

4、两种工艺的优缺点：A、简略来说，如真空电镀不过UV油，其附着力很差，无法过百格TEST，而水电镀的显着好于真空电镀！因此，为保证真空电镀的附着力，均需后续进行特别的喷涂处理，本钱当然高些。

第1篇一、引言随着科技的不断进步，塑胶制品在日常生活、工业生产以及电子设备等领域得到了广泛的应用。

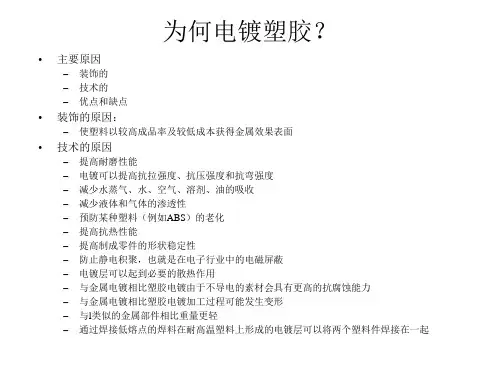

塑胶电镀作为一种表面处理技术，能够有效提高塑胶制品的耐腐蚀性、耐磨性、导电性等性能，使其在各个领域发挥更大的作用。

本文将详细介绍塑胶电镀工艺的技术原理、应用及发展趋势。

二、塑胶电镀工艺技术原理1. 塑胶电镀基本原理塑胶电镀是利用电化学原理，在塑胶表面形成一层金属镀层的技术。

其基本原理是：将塑胶制品作为阳极，金属离子作为电解质，通过电解作用，使金属离子在塑胶表面还原沉积，形成金属镀层。

2. 塑胶电镀工艺流程（1）预处理：对塑胶制品进行清洗、脱脂、活化等预处理，以提高镀层附着力。

（2）电镀：将预处理后的塑胶制品放入电镀液中，通过电流使金属离子在塑胶表面还原沉积，形成金属镀层。

（3）后处理：对电镀后的塑胶制品进行封孔、钝化、烘干等后处理，以提高镀层性能。

三、塑胶电镀工艺应用1. 电子行业塑胶电镀在电子行业中的应用十分广泛，如手机、电脑、家用电器等。

通过电镀技术，可以提高塑胶制品的导电性、耐磨性、耐腐蚀性等性能，从而提高电子产品的使用寿命。

2. 汽车行业在汽车行业，塑胶电镀技术主要用于提高汽车零部件的耐磨性、耐腐蚀性、装饰性等。

如汽车保险杠、仪表盘、座椅等。

3. 医疗器械行业医疗器械行业对产品的质量要求极高，塑胶电镀技术可以提高医疗器械的耐腐蚀性、耐磨性、生物相容性等性能，使其在临床应用中更加安全可靠。

4. 建筑材料行业在建筑材料行业，塑胶电镀技术可以提高塑料制品的耐腐蚀性、耐磨性、装饰性等性能，如排水管、电线电缆护套等。

四、塑胶电镀工艺发展趋势1. 绿色环保随着环保意识的不断提高，绿色环保成为塑胶电镀工艺的重要发展方向。

未来，环保型电镀液、环保型电镀工艺以及环保型设备将得到广泛应用。

2. 高性能化为满足不同行业对塑胶制品性能的要求，高性能化将成为塑胶电镀工艺的重要发展趋势。

如高导电性、高耐磨性、高耐腐蚀性等。

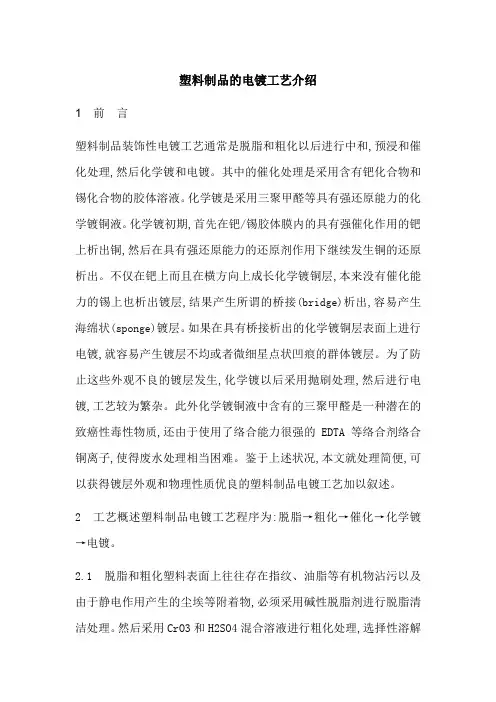

塑料制品的电镀工艺介绍1前言塑料制品装饰性电镀工艺通常是脱脂和粗化以后进行中和,预浸和催化处理,然后化学镀和电镀。

其中的催化处理是采用含有钯化合物和锡化合物的胶体溶液。

化学镀是采用三聚甲醛等具有强还原能力的化学镀铜液。

化学镀初期,首先在钯/锡胶体膜内的具有强催化作用的钯上析出铜,然后在具有强还原能力的还原剂作用下继续发生铜的还原析出。

不仅在钯上而且在横方向上成长化学镀铜层,本来没有催化能力的锡上也析出镀层,结果产生所谓的桥接(bridge)析出,容易产生海绵状(sponge)镀层。

如果在具有桥接析出的化学镀铜层表面上进行电镀,就容易产生镀层不均或者微细星点状凹痕的群体镀层。

为了防止这些外观不良的镀层发生,化学镀以后采用抛刷处理,然后进行电镀,工艺较为繁杂。

此外化学镀铜液中含有的三聚甲醛是一种潜在的致癌性毒性物质,还由于使用了络合能力很强的EDTA等络合剂络合铜离子,使得废水处理相当困难。

鉴于上述状况,本文就处理简便,可以获得镀层外观和物理性质优良的塑料制品电镀工艺加以叙述。

2 工艺概述塑料制品电镀工艺程序为:脱脂→粗化→催化→化学镀→电镀。

2.1 脱脂和粗化塑料表面上往往存在指纹、油脂等有机物沾污以及由于静电作用产生的尘埃等附着物,必须采用碱性脱脂剂进行脱脂清洁处理。

然后采用CrO3和H2SO4混合溶液进行粗化处理,选择性溶解树脂表面,以产生旨在提高镀层附着性等性能的锚固作用。

例如以ABS 树脂为镀件基体时,通过粗化时CrO3的氧化作用溶解出丁二烯,在树脂表面上形成 1～2μm的锚坑。

吸塑塑料制品条码打印机丁二烯的氧化分解,赋予树脂表面以羧基等极性基,有利于以后吸附胶体催化液。

此外,如果以通用工程塑料或者超级工程塑料为镀件基体时,因为难以粗化处理,须在粗化以前进行预蚀处理。

采用有机溶剂可膨润树脂表面的表皮层或者结晶取向层,例如采用二甲亚砜等强极性溶剂进行膨润处理,有利于进一步提高粗化处理效果。

具有无机物或者玻璃纤维等填料的树脂基体也必须进行粗化处理。

电镀的基本知识及电镀件的设计重点目录1．电镀的定义和分类1-1．电镀的定义1-2．电镀的分类1-3．电镀的常有工艺过程2．常有电镀成效的介绍2-1．高光电镀2-2．亚光电镀2-3．珍珠铬2-4．蚀纹电镀2-5．混淆电镀3．电镀件设计的常有要求3-1．电镀件镀层厚度对配合尺寸的影响3-2．电镀件变形的控制3-3．局部电镀要求的实现3-4．混淆电镀成效对设计的要求3-5．电镀成效对设计的影响3-6．电镀成本的大概数据1．电镀的定义和分类1-1．电镀的定义跟着工业化生产的不停细分，新工艺新资料的不停浮现，在实质产品中获得应用的设计成效也日异月新，电镀是我们在设计中常常要波及到的一种工艺，而电镀成效是我们使用时间较长，工艺也较为成熟的一种成效，关于这种工艺的应用在我们的产品上已经特别多，我们希望经过总结我们已有的经验作一些设计的参照性文件，能够更好的将电镀成效应用在我们的设计上，也更合理的应用在我们的设计上，能够为此后的工作带来一些方便。

经过这种工艺的办理我们往常能够获得一些金属色彩的成效，如高光，亚光等，搭配不一样的成效组成产品的成效的差别性，经过这样的办理为产品的设计增添一个亮点。

1-1-1．电镀的定义电镀就是利用电解的方式使金属或合金堆积在工件表面，以形成平均、致密、结协力优秀的金属层的过程，就叫电镀。

简单的理解，是物理和化学的变化或联合。

电镀工艺的应用我们一般作以下几个用途：a．防腐化b．防备装修c．抗磨损d．电性能：依据零件工作要求，供给导电或绝缘性能的镀层e．工艺要求1-1-2．常有镀膜方式的介绍这里从类同与电镀的一些工艺作剖析介绍，以下的一些工艺都是在与我们电镀有关的一些工艺过程，经过这样的介绍给大家对这些工艺有一个感性的认识。

化学镀（自催化镀）autocalytic plating在经活化办理的基体表面上，镀液中金属离子被催化复原形成金属镀层的过程。

这是在我们的工艺过程中大多都要波及到的一个工艺工程，经过这样的过程才能进行后期电镀等办理，多作为塑件的前办理过程。

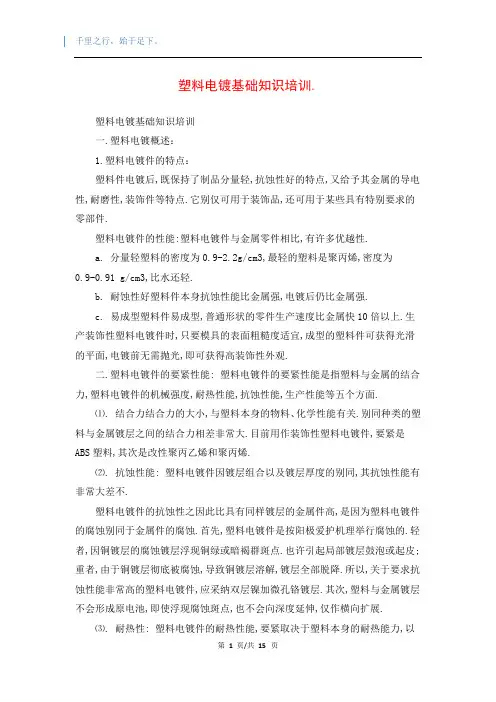

塑料电镀基础知识培训.塑料电镀基础知识培训一.塑料电镀概述：1.塑料电镀件的特点：塑料件电镀后,既保持了制品分量轻,抗蚀性好的特点,又给予其金属的导电性,耐磨性,装饰件等特点.它别仅可用于装饰品,还可用于某些具有特别要求的零部件.塑料电镀件的性能:塑料电镀件与金属零件相比,有许多优越性.a. 分量轻塑料的密度为0.9-2.2g/cm3,最轻的塑料是聚丙烯,密度为0.9-0.91 g/cm3,比水还轻.b. 耐蚀性好塑料件本身抗蚀性能比金属强,电镀后仍比金属强.c. 易成型塑料件易成型,普通形状的零件生产速度比金属快10倍以上.生产装饰性塑料电镀件时,只要模具的表面粗糙度适宜,成型的塑料件可获得光滑的平面,电镀前无需抛光,即可获得高装饰性外观.二.塑料电镀件的要紧性能: 塑料电镀件的要紧性能是指塑料与金属的结合力,塑料电镀件的机械强度,耐热性能,抗蚀性能,生产性能等五个方面.⑴. 结合力结合力的大小,与塑料本身的物料、化学性能有关.别同种类的塑料与金属镀层之间的结合力相差非常大.目前用作装饰性塑料电镀件,要紧是ABS塑料,其次是改性聚丙乙烯和聚丙烯.⑵. 抗蚀性能: 塑料电镀件因镀层组合以及镀层厚度的别同,其抗蚀性能有非常大差不.塑料电镀件的抗蚀性之因此比具有同样镀层的金属件高,是因为塑料电镀件的腐蚀别同于金属件的腐蚀.首先,塑料电镀件是按阳极爱护机理举行腐蚀的.轻者,因铜镀层的腐蚀镀层浮现铜绿或暗褐群斑点.也许引起局部镀层鼓泡或起皮;重者,由于铜镀层彻底被腐蚀,导致铜镀层溶解,镀层全部脱降.所以,关于要求抗蚀性能非常高的塑料电镀件,应采纳双层镍加微孔铬镀层.其次,塑料与金属镀层不会形成原电池,即使浮现腐蚀斑点,也不会向深度延伸,仅作横向扩展.⑶. 耐热性: 塑料电镀件的耐热性能,要紧取决于塑料本身的耐热能力,以及金属镀层的结合强度.其次,也与金属镀层的耐热性能有关.别同种类的塑料,其耐热性能各别相同.任何一种塑料电镀后,其耐热能力都将有别同程度的提高.如下表：ABS塑料的耐热性能和变形温席塑料名称热变形温度（℃）镀层厚度（μm）耐热性能提高率（%）电镀前电镀后ABS 85．5 98．6 Cu30 Ni5 Cr0.2 15．2⑷. 机械强度: 塑料电镀件的机械强度与塑料的种类紧密相关.普通事情下,塑料件电镀后,其刚性均有所提高.⑸. 生产性能: 金属件的制作,普通要通过冲压、车、钳、刨、磨等繁杂的机械加工工序。

塑料电镀基础知识目录一、塑料电镀概述 (2)1.1 塑料电镀的定义 (3)1.2 塑料电镀的应用范围及重要性 (3)1.3 塑料电镀的分类 (5)二、塑料电镀基本原理 (6)2.1 电镀液组成及作用 (7)2.1.1 电解质 (8)2.1.2 添加剂 (9)2.1.3 载体液 (10)2.2 电镀过程原理 (11)2.2.1 金属离子沉积过程 (12)2.2.2 界面反应及极化现象 (13)三、塑料表面处理工艺 (14)3.1 塑料材质分类及其性能特点 (15)3.1.1 通用塑料性能特点 (17)3.1.2 工程塑料性能特点 (18)3.2 表面预处理工艺步骤 (19)3.2.1 清洁处理 (20)3.2.2 蚀刻处理 (21)3.2.3 化学镀镍打底处理 (23)四、塑料电镀工艺流程 (24)4.1 电镀前准备事项及操作要求 (25)4.1.1 清洗与干燥要求 (26)4.1.2 设备检查与调试要求 (27)4.2 具体工艺流程介绍与分析 (28)一、塑料电镀概述塑料电镀是一种将塑料与电镀技术相结合的表面处理技术，通过在塑料表面进行电镀，可以获得金属镀层，从而提高塑料的装饰性、耐磨性、耐腐蚀性和导电性等性能。

塑料电镀广泛应用于汽车、电子、家电、航空航天等领域，成为现代工业中不可或缺的一种表面处理技术。

塑料电镀的基本原理是利用电化学过程，在塑料表面沉积一层金属镀层。

这个过程包括塑料表面的预处理、电镀液的配制、电镀过程的控制等多个环节。

由于塑料与金属在性质上的差异，塑料电镀需要解决的关键问题包括塑料表面的活性、电镀液的稳定性、镀层的附着力等。

随着工业技术的发展，塑料电镀技术也在不断进步。

新型的塑料电镀工艺和材料不断涌现，如环保型电镀液、高性能塑料材料等，使得塑料电镀在性能上得到了很大的提升。

随着人们对环保和可持续发展的重视，环保型塑料电镀技术也成为了研究的热点，为塑料电镀的未来发展提供了广阔的空间。

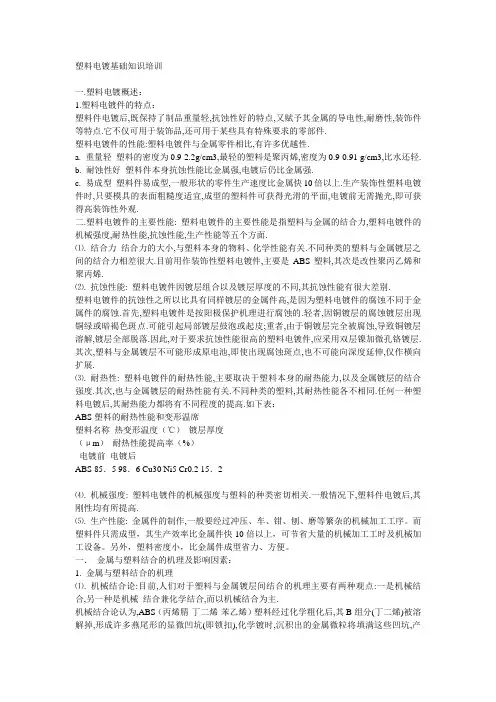

塑料电镀基础知识培训一.塑料电镀概述：1.塑料电镀件的特点：塑料件电镀后,既保持了制品重量轻,抗蚀性好的特点,又赋予其金属的导电性,耐磨性,装饰件等特点.它不仅可用于装饰品,还可用于某些具有特殊要求的零部件.塑料电镀件的性能:塑料电镀件与金属零件相比,有许多优越性.a. 重量轻塑料的密度为0.9-2.2g/cm3,最轻的塑料是聚丙烯,密度为0.9-0.91 g/cm3,比水还轻.b. 耐蚀性好塑料件本身抗蚀性能比金属强,电镀后仍比金属强.c. 易成型塑料件易成型,一般形状的零件生产速度比金属快10倍以上.生产装饰性塑料电镀件时,只要模具的表面粗糙度适宜,成型的塑料件可获得光滑的平面,电镀前无需抛光,即可获得高装饰性外观.二.塑料电镀件的主要性能: 塑料电镀件的主要性能是指塑料与金属的结合力,塑料电镀件的机械强度,耐热性能,抗蚀性能,生产性能等五个方面.⑴. 结合力结合力的大小,与塑料本身的物料、化学性能有关.不同种类的塑料与金属镀层之间的结合力相差很大.目前用作装饰性塑料电镀件,主要是ABS塑料,其次是改性聚丙乙烯和聚丙烯.⑵. 抗蚀性能: 塑料电镀件因镀层组合以及镀层厚度的不同,其抗蚀性能有很大差别.塑料电镀件的抗蚀性之所以比具有同样镀层的金属件高,是因为塑料电镀件的腐蚀不同于金属件的腐蚀.首先,塑料电镀件是按阳极保护机理进行腐蚀的.轻者,因铜镀层的腐蚀镀层出现铜绿或暗褐色斑点.可能引起局部镀层鼓泡或起皮;重者,由于铜镀层完全被腐蚀,导致铜镀层溶解,镀层全部脱落.因此,对于要求抗蚀性能很高的塑料电镀件,应采用双层镍加微孔铬镀层.其次,塑料与金属镀层不可能形成原电池,即使出现腐蚀斑点,也不可能向深度延伸,仅作横向扩展.⑶. 耐热性: 塑料电镀件的耐热性能,主要取决于塑料本身的耐热能力,以及金属镀层的结合强度.其次,也与金属镀层的耐热性能有关.不同种类的塑料,其耐热性能各不相同.任何一种塑料电镀后,其耐热能力都将有不同程度的提高.如下表：ABS塑料的耐热性能和变形温席塑料名称热变形温度（℃）镀层厚度（μm）耐热性能提高率（%）电镀前电镀后ABS 85．5 98．6 Cu30 Ni5 Cr0.2 15．2⑷. 机械强度: 塑料电镀件的机械强度与塑料的种类密切相关.一般情况下,塑料件电镀后,其刚性均有所提高.⑸. 生产性能: 金属件的制作,一般要经过冲压、车、钳、刨、磨等繁杂的机械加工工序。

塑膠電鍍塑料上電度成功與否,不僅與電鍍工藝有關,而且與塑料零件的設計與成型工藝有密切關系.從電鍍工藝的角度出發,對塑料件有如下要求:(一)塑料件的設計(1)應遵循“獲得完好注塑成型件的技術要求”進行注塑成型，有時還要求更加嚴格，因為零件表面的缺陷經電鍍后會顯得更為明顯.(2)零件的外形應有利于獲得均勻的鍍層,如較大的平面中間要稍微突起,突起度約為0.10~0.15mm/cm;棱角應倒圓,外角的倒圓半徑為≧1mm、內角的倒圓半徑為≧0.5mm;盲孔及凹槽的底棱邊應圓滑過渡,其半徑宜>3mm;盲孔深度最好不超過孔徑的一半,否則對孔底的鍍層厚度應不作要求;V形溝槽的寬與深之比應大于3.(3)零件應有適當的壁厚,若太薄則易變形而影響鍍層的附著力;若太厚則注塑成型時易產生收縮痕跡.一般在2.3~3.0mm,最薄不宜<1.9mm,最厚不宜>3.8mm.(4)最好不要有金屬鑲嵌件,因為金屬與塑料的膨脹系數相差大,溫度的變化易引起裂紋而使溶液滲入.若不能避免時,盡量選用膨脹系數較大的鋁制作.鑲嵌件周圍的塑料應有足夠的厚度,並將鑲嵌件的表面加工出溝槽或進行滾花.(5)應考慮電鍍裝挂的位置,因為裝挂接觸點會在鍍后留下痕跡,所以應安排在不影響外觀的部位.此外因裝挂時卡緊力較大,應防止薄壁零件的變形.在不妨礙裝飾外觀的情況下,還可以保留澆口作為裝挂位置,電鍍后再將澆口除去.(二)對成型工藝的要求以常用的ABS塑料為例,介紹對注塑成型工藝的要求.這些原則對其它塑料也適用.(1)原材料應在80~90。

C下烘幹4h,(有人建議,在110~120。

C烘烤30分鐘以上)否則殘留的水分將會在成型零件表面產生氣泡.流線紋而影響外觀.(2)不要使用膠模劑(特別是硅油類脫模劑),否則會對鍍層的附著力產生很不利的影響.若脫模實在困難,也只能使用滑石粉或肥皂水作脫模劑.(3)應采用較高的注塑溫度(255~275。

C),這樣可提高鍍層的附著力.(4)模溫在45~95。

#1 塑胶模具及表面处理技术研討一、电镀工艺：电镀是利用电极通过电流，使金属附著于物体表面上，其目的是在改变物体表面之特性或尺寸。

电镀一般分为湿法电镀和干法电镀两种。

所谓的湿法就是平常所说的水镀，干法就是平常说的真空镀，水镀是把镀层金属通过电极法，产生离子置换附着到镀件表面，而真空镀是利用高压，大电流，使镀层金属在真空的环境下，瞬间汽化成离子再蒸镀到镀件表面，水镀附着力好，后期不需要其他处理，真空镀附着力较差，一般需要在表面做PU或者UV，一般用于电镀的塑胶是ABS 或PC＋ABS混合材料，而PC不可以电镀，所以可以利用此特性用ABS与PC做双色注塑后，再去水镀可以做透光与电镀的组合效果。

常见的水镀有镀铬、镍、金等，真空镀一般是镀铝。

电镀件可以镀成七彩的颜色。

由于电镀的不可遮挡性，对于需要局部电镀的物体我们不能使用常规的遮挡方式。

通常采用以下两种方法：1.在工件表面不需电镀的地方涂绝缘油，从而阻止该部位发生电镀。

2.依据注塑材料的不同性能（可电镀与不可电镀）采用双色注塑。

如采用ABS和PC双色注塑，ABS可电镀，PC不可电镀，从而达到工件的局部电镀。

由于电镀对环境影响较大，采用镀硒钴的方式可以代替镀亚光铬效果。

但成本增加，考虑出口欧美产品使用。

TCL的一款手机使用镀金效果，成本相对比较高。

镀黑镍效果，黑镍相对比附着力差容易掉，所以表面喷一层光油起保护作用。

电镀件依据表面的不同（可以在模具上去实现）可以有多种效果，如模拟金属表面效果：喷砂氧化、高光旋切、不锈钢等效果，在对工件强度要求不高的情况下可以用塑料件电镀来代替金属。

弧形面上镀亚铬效果不错，上图为松下一款数码相机扣位。

车刀纹塑胶模具电镀，几乎可以和铝合金效果媲美。

上图为一款数码相机光圈效果二、双色注塑：双色注塑工艺实际是保持后模不变，前模有两个模腔。

先是一种材料正常注塑，然后前模旋转180度到另外一个型腔后再次注塑。

在模具内直接成型两种不同材料。
