（一） 设计资料：某新建公路K2+345~K2+379路段采用浆砌片石重力式路堤墙，具体设计资料列于下：1．路线技术标准，山岭重丘区一般二级公路，路基宽8.5m ，路面宽7.0m 。
2．车辆荷载，计算荷载为汽车-20级，验算荷载为挂车-100。
3．横断面原地面实测值及路基设计标高如表1所示。
4．K2+361挡墙横断面布置及挡墙型式如图1所示（注：参考尺寸：1 1.4b =m,d l =0.40m,d h =0.60m ）。
5．填料为砂性土，其密度=γ18KN/m 3，计算摩擦角φ=35，填料与墙背间的摩擦角δ=2/φ。
6．地基为整体性较好的石灰岩，其允许承载力[]0σ=450Kpa ，基地摩擦系数为f =0.45。
7．墙身材料采用5号砂浆砌30号片石，砌体a γ=22KN/m 3，砌体容许压应力为[]600=a σKpa ，容许剪应力[τ]=100Kpa ，容许拉应力[wl σ]=60 Kpa 。
图1 K2+361挡墙横断面布置及挡墙型式示意图（二）设置挡土墙的理由：该地段地形复杂，山坡较陡，大多数路基属于半填半挖式，且填方量较大。
为了减少工程造价，常常因地制宜，设置高低错落的台地。
台地边界的处理一般采用二种方式，一种是自然放坡方式；另外一种是当自然放坡处于不稳定状态时，或由于使用等理由，要求设计边坡超过土体允许最大边坡时，为防止土体坍塌或滑动，应设置不同形式的支挡构筑物，而挡土墙是最常见的形式。
为了防止填方路基滑动，并且减少填方的数量，需要设置挡土墙。
同时，该处路基挖方量较少，边坡能够在开挖后较稳定，所以不用设置路堑墙，只用设置防止路基沿边坡下滑的路肩墙或路堤墙即可。
经过比较，决定设置路堤墙，因为若用路肩墙，经过初步估算，其承受的土的主动土压力较大，使其抗滑稳定性和抗倾覆稳定性较差，很容易让路基随其沿着山坡下滑，导致路基的破坏，因而不宜选用。
（三）挡土墙的尺寸拟定以及计算步骤计算时，取K2+361处横断面来设计挡土墙（因为该处地形在七个横断面中最陡）。
挡土墙施工说明一、工程概述挡土墙是一种用于支撑填土或山坡土体，防止土体变形失稳的构造物。
在本次工程中，根据现场地形和设计要求，我们将建造一段挡土墙，以确保边坡的稳定性和周边设施的安全。
二、施工准备1、技术准备熟悉施工图纸和设计文件，了解挡土墙的结构形式、尺寸、高度等技术参数。
进行现场勘察，核对地形、地貌和地质情况，与设计图纸进行对比，如有不符及时提出变更申请。
编制施工方案和技术交底，明确施工工艺、质量标准、安全注意事项等。
2、材料准备挡土墙所用的材料主要包括石料、水泥、砂、钢筋等。
石料应质地坚硬、无风化剥落和裂纹，其强度和规格应符合设计要求。
水泥应选用符合国家标准的普通硅酸盐水泥，有出厂合格证和检验报告。
砂应采用中粗砂，含泥量不超过 5%。
钢筋应符合设计要求，有出厂质量证明书和试验报告。
材料进场后应进行检验和试验，合格后方可使用。
同时，应按照材料的品种、规格和批次分别堆放，并做好标识和防护措施。
3、施工机具准备根据施工工艺和工程量，配备足够的施工机具，如搅拌机、振捣器、起重机、运输车辆等。
施工机具应性能良好、运转正常，并定期进行维护和保养。
4、现场准备清理施工现场的障碍物和杂物，平整场地，修筑施工便道和临时排水设施。
按照设计要求进行测量放线，确定挡土墙的位置和轮廓线，并设置控制桩和水准点。
三、施工工艺流程1、基础开挖根据设计图纸和测量放线的结果，采用机械或人工开挖挡土墙基础。
基础开挖应按照设计要求的深度和坡度进行，避免超挖和欠挖。
在基础开挖过程中，如遇到地质情况与设计不符，应及时通知设计单位进行处理。
基础开挖完成后，应进行验槽，检查基底的土质、承载力和几何尺寸是否符合设计要求。
如不符合要求，应采取相应的处理措施，如换填、夯实等。
2、基础处理基底验槽合格后，应及时进行基础处理。
对于土质基底，应清除浮土和杂物，然后进行夯实或碾压，使其承载力达到设计要求。
对于岩石基底，应清除表面的风化层和松动石块，然后进行清洗和湿润。
挡土墙设计说明1. 材料及要求：石料应是结构密实、石质均匀、不易风化、无裂缝的硬质石料，石料强度等级一般不小于MU60。
强度等级以5cm×5cm×5cm 含水饱和试件的极限抗压强度为准。
砌筑挡土墙所用石料分为片石、块石、片石混凝土等3种。
一般原则：石料比较充足的，墙高H≥8米的采用片石混凝土设计，H <8米的采用M7.5 浆砌片块石(有影响景观的全段采用片石混凝土);石料比较缺乏的，H≥4米的采用片石混凝土设计(有影响景观的全段采用片石混凝土)。
砂浆所用的水泥、砂、水的质量应符合有关规范的要求，按规定的配合比施工。
反滤层可选用砂砾石等具有反滤作用的粗颗粒透水性材料。
挡土墙墙背后30cm 范围内设置反滤层。
为了防止挡土墙因地基不均匀沉降或温度变化引起挡土墙裂缝而破坏，需设置变形缝(沉降缝和伸缩缝一般宽度为2～3cm), 并在缝内填塞填缝料。
为保证变形缝的作用，两种接缝均须整齐垂直、上下贯通，并且缝两侧砌体表面需要平整，不能搭接，必要时缝两侧的石料须修凿。
接缝中需要填塞防水材料(如沥青麻絮),可贴置在接缝处已砌墙段的端面，也可在砌筑后再填塞，但均需沿墙壁内、外、顶三边塞满、挤紧，填塞深度均不得小于15cm, 以满足防水要求。
2.施工准备及放样：挡土墙施工前应做好地表排水和安全生产的准备工作，施工前先将墙后地表的虚方全部清除，并将原地面开挖成台阶状，同时必须对设挡土墙段落的横断面重新放样，若发现实地墙趾地面线与设计横断面有较大出入，应及时反馈设计部门处理。
当挡土墙位于平曲线范围内时，在施工过程中应注意放样精度，使墙面顺滑过渡。
3. 基坑开挖：基础位于横向斜坡地面上时，墙趾埋入地面的深度和距地表的水平距离应满足下表要求：开挖前，应作好场地临时排水措施，雨天坑内积水应随时排干。
基础的各部份尺寸、形状以及埋置深度，均应按照设计要求进行施工。
基坑不得连通开挖，应采用跳槽开挖，以防基坑坍塌。
挡土墙设计说明书1设计依据本设计依据的规范为交通部部颁《公路路基设计规范》（JTG D30 —2004）。
2、设计参数1）设计汽车荷载：公路--H级；2）路基宽度：4.5m；3）挡土墙基底摩擦系数f0=0.4 ; 4）墙背填料计算内摩擦角$ =35 °;5）墙背填料重度r=18KN/m3; 6）墙身重度rk=24KN/m3;7）挡土墙稳定系数：抗滑动稳定系数kc > 1.3;抗倾覆稳定系数ko> 1.5。
3、材料要求1） K4+765〜K4+790段挡土墙墙身及基础采用M7.5水泥砂浆砌MU40片石；K790〜K4+810 段挡土墙墙身采用M7.5水泥砂浆砌MU40片石，基础采用C20片石混凝土。
片石强度等级不低于MU40级，墙身采用M10水泥砂浆勾缝。
2）片石规格应符合石料有关技术要求。
4、施工注意事项：1）挡土墙基底倒坡为0.1：1,应切实按照设计要求施工，不得任意改缓或改陡基底倒坡，以免影响墙身稳定。
2）挡土墙施工时，基底土壤的容许承压应力必须满足设计要求。
3）施工时，挡土墙基础埋置深度和墙趾外襟边宽度必须满足设计的最低尺寸要求，对于粗粒土地基的基础埋置深度》 1.5m、墙趾外襟边宽度》2m,强风化硬质岩石或弱风化软质岩石地基的基础埋置深度》0.6m、墙趾外襟边宽度》1m。
4）挡土墙位于沿路线方向的纵坡小于或等于5%时，挡土墙的基底可布设成与路线相同的纵坡；若路线纵坡大于5%时，应将基底随地形变化布设成水平台阶，且每一台阶的水平长度不得小于1.5米，台阶的高宽比不得大于1/3。
5）挡土墙一般应安排在旱季施工，施工时应严格按照设计图及有关施工技术规范进行放样，以确保施工断面符合设计要求。
6）挡土墙基坑开挖的位置、深度及基底尺寸均应符合设计图的要求。
当基坑开挖至设计标高后，如地基承载力与设计图的要求不符，或者地基承载力虽然满足设计要求，但地基土为粉土、粘土、易软化的软质岩（泥质砂岩、泥质页岩、粘土岩及泥灰岩等）时，不得直接作为挡土墙基础的持力层，应根据开挖后实际的地质、水文情况，采取加深基础埋置深度、换填砂砾垫层及砂桩加固等措施，并经设计单位和监理工程师认可后实施。
挡土墙施工说明挡土墙施工说明1. 前言挡土墙是土木工程中常见的一种结构，用于抵挡土体和保护工程的稳定性。
本文档旨在为施工人员提供一份详细的挡土墙施工说明，以确保施工过程顺利进行。
2. 前期准备2.1 方案设计在开始施工前，需委托专业设计单位进行挡土墙的方案设计，包括挡土墙的高度、长度、排水系统、材料选用等。
2.2 材料采购根据设计方案，采购所需的挡土墙材料，包括挡土墙块、地锚、排水管道等。
2.3 地基处理对挡土墙基础区域进行地基处理，包括清理、夯实、排水等。
3. 施工步骤3.1 基础施工根据设计图纸要求，挖掘基础沟槽，并根据设计要求进行合理的基础尺寸控制。
在沟槽中加设混凝土基础，注意加固基础以支撑挡土墙的重量。
3.2 安装挡土墙块将挡土墙块按照设计方案要求进行排列，使用适当的连接件固定墙块之间的连接，确保挡土墙的整体稳定性。
3.3 墙体加固根据设计方案要求，在挡土墙块之间设置地锚，通过地锚将墙体与地基连接起来，增强挡土墙的抗倾覆能力。
3.4 排水系统根据设计要求，在挡土墙背后设置排水管道，确保挡土墙背后的土体排水畅通，避免因水压导致墙体破坏。
4. 安全注意事项4.1 人员安全施工人员需穿戴好安全防护装备，进行必要的安全培训，并遵守相关的施工规定和操作规程，确保施工过程中人员安全。
4.2 设备安全施工所使用的设备需经过检修和保养，确保设备的正常运行，避免因设备故障引发的意外事故。
4.3 施工现场安全施工现场需设置明显的安全警示标识，确保施工现场的通行安全，杜绝他人无关人员进入施工现场。
5. 质量验收5.1 挡土墙垂直度使用导线仪或水平仪测量挡土墙的垂直度，确保挡土墙的倾斜度符合设计要求。
5.2 墙体完整性检查挡土墙表面是否有裂缝、渗漏等缺陷，确保挡土墙的完整性。
5.3 排水系统效果检查挡土墙背后的排水系统是否畅通，确保挡土墙背后的土体排水能力良好。
6. 附件本文档所涉及的附件如下：- 挡土墙施工设计图纸- 挡土墙施工材料清单- 施工安全培训记录7. 法律名词及注释本文档所涉及的法律名词及注释如下：- 土木工程：指土木建筑工程领域中的各种建筑和设施，如道路、桥梁、挡土墙等。
挡土墙设计说明一、编制依据依据《公路路基设计规范》(JTG D30-2015)、《公路工程地质勘察规范》(JTG C20-2011)、《公路工程抗震设计规范》(JTG B02-2013)、《公路圬工桥涵设计规范》(JTG D61-2005)编制。
二、适用范围本图为Ⅶ度地震烈度区衡重式挡土墙通用图。
三、设计参数1、荷载：2015公路路基设计规范挡土墙车辆荷载；2、墙背填料容重：γ=21kn/m3，圬工砌体容重: 24kn/m3 ；3、墙背填料计算内摩擦角：φ=35°；4、墙背圬工与填料间摩擦角：φ/2；5、圬工间摩擦系数：u =0.4；6、挡土墙稳定系数：抗滑动:1.3；抗倾覆:地震1.3，其余1.5；7、基底合力偏心距：土质地基不应大于B5/6，岩石地基不应大于B5/4；8、综合选定地基参数见下表。
四、材料及构造1、本项目墙高大于等于8m的挡土墙墙身、垫基及扩大基础均采用C20片石砼,小于8m的挡土墙采用M10浆砌片石, 石料要求采用结构密实、质地均匀、不易风化、无裂缝、表面清洁的石料，片石含量不得大于总体积的20%。
2、基底应置于满足承载力要求的地基上，基底逆坡应符合要求，以保证墙身稳定。
3、基础位于横向斜坡地段时，前址埋置深度S及襟边宽度L应满足表2要求。
4、挡土墙基底纵坡不宜大于5%，否则，应将基底纵坡设计为台阶式。
5、基坑回填（指最低一排泄水孔以下部位）采用石灰土，石灰掺量5～8%，墙背回填（指最低一排泄水孔以上部位）采用透水性材料，如碎石、砾石、砂砾石、片碎石、石屑等，墙背回填应分层填筑、分层夯实，并符合路基压实度的规定。
6、墙身在岩土分界线以上部位应分层设置泄水孔,泄水孔间距2～3m，上下排交错布置，并应设置成向外倾斜3～5%的孔底坡度，孔内预埋φ5.59cmPVC 管，其进水口端头用土工滤布包裹，且设置粗颗粒材料（碎石或砾石）堆囊以利排水；衡重式挡墙在衡重台处应设置一排泄水孔；最下面一排泄水孔其出水口应保证排水顺畅，不得阻塞。
（一） 设计资料：某新建公路K2+345~K2+379路段采用浆砌片石重力式路堤墙，具体设计资料列于下：1．路线技术标准，山岭重丘区一般二级公路，路基宽8.5m ，路面宽7.0m 。
2．车辆荷载，计算荷载为汽车-20级，验算荷载为挂车-100。
3．横断面原地面实测值及路基设计标高如表1所示。
4．K2+361挡墙横断面布置及挡墙型式如图1所示（注：参考尺寸：1 1.4b =m,d l =0.40m,d h =0.60m ）。
5．填料为砂性土，其密度=γ18KN/m 3，计算内摩擦角φ=35，填料与墙背间的摩擦角δ=2/φ。
6．地基为整体性较好的石灰岩，其允许承载力[]0σ=450Kpa ，基地摩擦系数为f =0.45。
7．墙身材料采用5号砂浆砌30号片石，砌体a γ=22KN/m 3，砌体容许压应力为[]600=a σKpa ，容许剪应力[τ]=100Kpa ，容许拉应力[wl σ]=60 Kpa 。
图1 K2+361挡墙横断面布置及挡墙型式示意图（二）设置挡土墙的理由：该地段地形复杂，山坡较陡，大多数路基属于半填半挖式，且填方量较大。
为了减少工程造价，常常因地制宜，设置高低错落的台地。
台地边界的处理一般采用二种方式，一种是自然放坡方式；另外一种是当自然放坡处于不稳定状态时，或由于使用等理由，要求设计边坡超过土体允许最大边坡时，为防止土体坍塌或滑动，应设置不同形式的支挡构筑物，而挡土墙是最常见的形式。
为了防止填方路基滑动，并且减少填方的数量，需要设置挡土墙。
同时，该处路基挖方量较少，边坡能够在开挖后较稳定，所以不用设置路堑墙，只用设置防止路基沿边坡下滑的路肩墙或路堤墙即可。
经过比较，决定设置路堤墙，因为若用路肩墙，经过初步估算，其承受的土的主动土压力较大，使其抗滑稳定性和抗倾覆稳定性较差，很容易让路基随其沿着山坡下滑，导致路基的破坏，因而不宜选用。
（三）挡土墙的尺寸拟定以及计算步骤计算时，取K2+361处横断面来设计挡土墙（因为该处地形在七个横断面中最陡）。

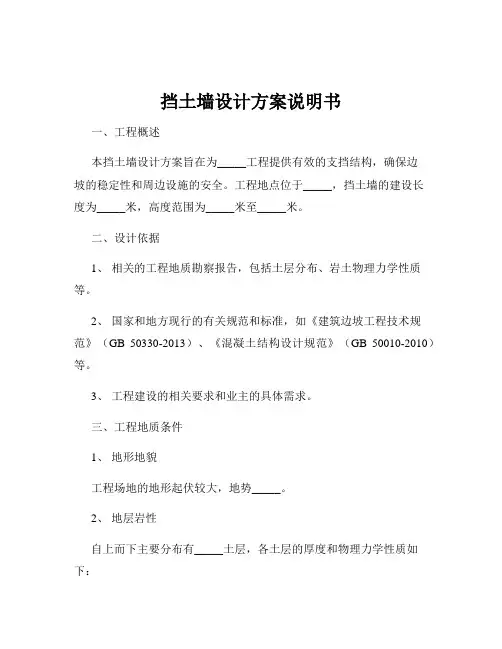

挡土墙设计方案说明书一、工程概述本挡土墙设计方案旨在为_____工程提供有效的支挡结构，确保边坡的稳定性和周边设施的安全。
工程地点位于_____，挡土墙的建设长度为_____米，高度范围为_____米至_____米。
二、设计依据1、相关的工程地质勘察报告，包括土层分布、岩土物理力学性质等。
2、国家和地方现行的有关规范和标准，如《建筑边坡工程技术规范》（GB 50330-2013）、《混凝土结构设计规范》（GB 50010-2010）等。
3、工程建设的相关要求和业主的具体需求。
三、工程地质条件1、地形地貌工程场地的地形起伏较大，地势_____。
2、地层岩性自上而下主要分布有_____土层，各土层的厚度和物理力学性质如下：土层 1：＿____，厚度约_____米，承载力特征值为_____kPa。
土层 2：＿____，厚度约_____米，承载力特征值为_____kPa。
3、地下水情况地下水位埋深约_____米，地下水类型为_____，对混凝土结构和钢筋的腐蚀性为_____。
四、挡土墙选型综合考虑工程地质条件、场地环境、工程造价等因素，本设计选用_____式挡土墙。
该类型挡土墙具有结构简单、施工方便、稳定性好等优点。
五、挡土墙设计参数1、墙身材料采用强度等级为_____的混凝土，钢筋采用_____级钢筋。
2、墙身尺寸墙顶宽度为_____米，墙底宽度根据高度和稳定性计算确定，一般为_____米至_____米。
3、基础形式采用_____基础，基础埋深不小于_____米，以保证基础的稳定性。
4、泄水孔设置在墙身每隔_____米设置一排泄水孔，孔径为_____毫米，采用_____材料制作，泄水孔向外坡度为_____%，以利于排水。
5、伸缩缝设置每隔_____米设置一道伸缩缝，缝宽_____毫米，缝内用_____材料填塞。
六、挡土墙稳定性验算1、抗滑移稳定性验算根据墙后土压力和基底摩擦力，计算抗滑移安全系数，要求不小于_____。
为防止路基边坡或基底滑动，确保路基稳定,同时收缩坡脚，减少填方数量和占地面积，设计路肩墙。

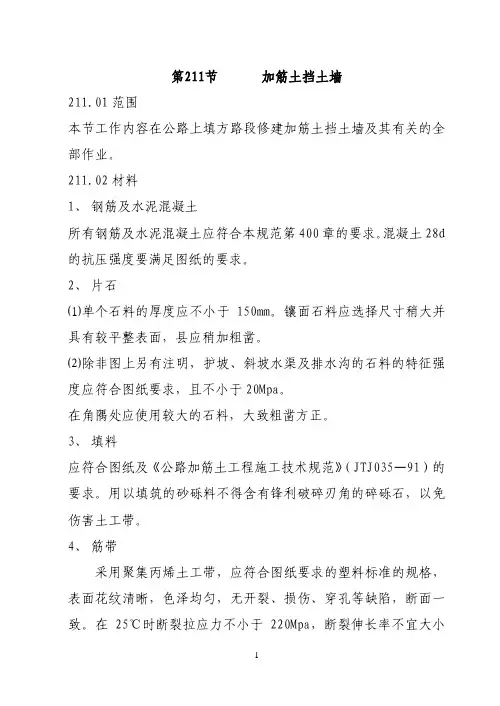

挡土墙设计要求如下：（1）材料及要求：砌筑挡土墙所用石料分为片石、块石等,浇筑墙身材料有片石混凝土、水泥混凝土等。
一般原则: 1）石料比较充足的地区，当挡土墙高度≤4米时，可采用Ｍ7。
5水泥砂浆砌筑片块石，其比例为片石占70％，块石占30％计;2）4米＜挡土墙高度≤12米时，采用C20片石混凝土。
3)挡土墙高度＞12米时，原则上应采用C20水泥混凝土。
4）有影响景观的全段应采用同一墙身结构.5)为方便施工,同一分段挡土墙宜采用同一种材料施工。
石料应是结构密实、石质均匀、不易风化、无裂缝的硬质石料，石料强度等级一般不小于MU40。
强度等级以5cm×5cm×5cm含水饱和试件的极限抗压强度为准。
砂浆所用的水泥、砂、水的质量应符合有关规范的要求,按规定的配合比施工。
反滤层可选用砂砾石等具有反滤作用的粗颗粒透水性材料。
水泥应采用强度高、收缩性小、耐磨性强、标号大于32.5号普通硅酸盐或旋窑硅酸盐水泥，水泥的化学成分、物理性能等路用品质要求应符合有关规定。
为了防止挡土墙因地基不均匀沉降或温度变化引起挡土墙裂缝而破坏，需设置变形缝（沉降缝和伸缩缝一般宽度为2～3cm），并在缝内填塞填缝料。
为保证变形缝的作用,两种接缝均须整齐垂直、上下贯通，并且缝两侧砌体表面需要平整,不能搭接,必要时缝两侧的石料须修凿.接缝中需要填塞防水材料（如沥青麻絮），可贴置在接缝处已砌墙段的端面，也可在砌筑后再填塞，但均需沿墙壁内、外、顶三边塞满、挤紧，填塞深度均不得小于15cm,以满足防水要求。
片石混凝土片石含量不得多于挡墙体积的20%，片石的强度不得低于MU50，片石混凝土施工时，应用质地坚硬、密实、耐久、无裂纹和无风化的石料，片石的厚度应为150～300mm。
在混凝土中埋放片石时应符合下列规定：1）片石应清洗干净并完全饱水，应在浇注时的混凝土中埋入一半左右。
![[方案]挡土墙设计说明](https://uimg.taocdn.com/7fa237065627a5e9856a561252d380eb63942376.webp)
[方案]挡土墙设计说明挡土墙设计说明材料1.墙身及基础:采用浆砌块石;当挡土墙高度H小于6.0m采用M7.5水泥砂浆，石料抗压强度不小于MU35。
当挡土墙高度H大于6.0m采用M10.0水泥砂浆，石料抗压强度不小于MU40。
2.沿路挡土墙外露面采用M7.5水泥砂浆勾凸缝。
3.尽可能选用较大的和表面较平的块石砌筑，其最小厚度为200mm。
4.挡土墙墙后回填材料推荐采用大小卵石、砾石、岩渣等。
施工要求一、挡土墙1.为排出墙后积水，须设置泄水孔，采用PVC泄水孔，孔眼间距2m上下左右交错设置，最下一排泄水孔的出水口应高出地面?300mm。
2.为防止泄水孔堵塞，在泄水孔进口处设置反滤层，反滤层必须用透水性材料(如卵石、砂砾石等)为防积水渗入基础，需在最低泄水孔下部，夯填至少300mm厚的粘土隔水层。
3.结合地质情况及墙高断面的变化情况，需设置沉降缝，为减少砌体硬化后收缩和温度变化等而产生的裂缝，需设置伸缩缝。
沉降伸缩缝10m设置一道，缝宽20mm，缝中填塞沥青麻絮、沥青木板或其他弹性的防水材料，沿内外顶三方填塞深度不小于150mm。
4.修建在土质地基上的挡土墙，应置于老土上，不应放在软土、松土或未经处理的回填土上，土质地基要求墙趾埋深不小于100cm，岩质地基要求应嵌入基岩60cm以上。
5.修建在基本岩层或砂石类土地基上的挡土墙，应清除表面的风化层。
6.挡土墙基底力求粗糙，对粘性土地基和基底潮湿时，应浇筑50mm厚M7.5砂浆垫层。
7.墙基沿纵向有斜坡时，基底纵坡不陡于5%，纵坡陡于5%时，应将基底做成台阶式。
8.砌筑挡土墙时，要分层错缝砌筑，基顶及墙趾台阶转折处，不得做成垂直通缝，砂浆水灰比必须符合要求，并填塞饱满。
9.施工前要做好地面排水，保持基坑干燥，岩石基坑应使基础砌体紧靠基坑侧壁，使与岩层结为整体。
10.墙身砌出地面后，基坑必须及时回填夯实，并做成不小于5%的向外流水坡，以免积水下渗，影响墙身稳定。
挡土墙的表示方法
挡土墙的表示方法是指用图形、文字、数字和符号等形式来表示挡土墙的结构、尺寸、材料和构造等内容的方法。
以下是挡土墙表示方法的一些主要内容示例：
1.平面图表示：在平面图上，可以用线条和符号来表示挡土墙的位置、形状
和尺寸。
例如，可以用线条表示挡土墙的轮廓，用符号表示墙顶、墙底和墙身的构造，以及用文字标注尺寸和材料等信息。
2.立面图表示：在立面图上，可以用线条和符号来表示挡土墙的高度、坡度
和构造。
例如，可以用线条表示挡土墙的立面形状，用符号表示墙顶、墙底和墙身的构造，以及用文字标注尺寸和材料等信息。
3.剖面图表示：在剖面图上，可以用线条和符号来表示挡土墙的内部结构和
构造。
例如，可以用线条表示挡土墙的内部轮廓，用符号表示混凝土浇筑、钢筋布置和排水设施等，以及用文字标注尺寸和材料等信息。
4.细部图表示：对于挡土墙的某些细部结构，可以单独绘制细部图来表示其
形状、尺寸和构造。
例如，可以绘制墙身的细部构造图、排水沟的细部构造图等。
5.材料和构造表示：可以用文字、数字和符号等形式来表示挡土墙所使用的
材料和构造方式。
例如，可以用文字标注混凝土强度等级、砂浆配合比和钢筋规格等信息，用数字和符号表示构造方式等。
总之，挡土墙的表示方法是用图形、文字、数字和符号等形式来表示挡土墙的结构、尺寸、材料和构造等内容的方法。
通过这些表示方法，可以准确地将挡土墙的信息传达给设计人员、施工人员和管理人员等，为工程的设计、施工和管理提供依据。
挡墙设计说明范例一、设计依据1、业主提供的地形图测量资料（1：1000地形图）；2、国家建筑标准设计图集《挡土墙》（04J008）；3、《建筑地基基础工程施工质量验收规范》(GB50202-2002)；4、《建筑工程施工质量验收统一标准》（GB50300-2001）；5、《砌体工程施工质量验收规范》（GB50203-2002）；6、工业团市政工程7#路(白虎岩路)设计相关资料；7、工业团正新轮胎供热中心(一期)场平工程设计相关资料。
二、设计要点1、设计概况根据业主要求，对7#路(白虎岩路)北侧、供热中心(一期)场平（东）南侧采用挡墙防护，采用企业占地最少、造价最低、安全可靠的设计原则，并在供热中心（一期）企业用地边界内挡墙顶预留足够宽度修筑围墙。
经过技术方案比选后，全段设俯斜式路肩墙。
设计起点DK0+00(X27473.841,Y50095.937)，设计终点DK2+79.173（X27676.148, 50116.484），本段挡墙采用百米桩号，整桩间距15.0m，挡墙全长279.173m，挡墙高度为3.417m ~ 6.838m，详见挡墙相关设计图。
2、设计标准本次挡墙工程地质参照7#路(白虎岩路)进行设计:根据7#路(白虎岩路)工程地质勘察报告，场地主要分为5个土层，分别为（1）素填土层，（2）粉质粘土，（3）中粗砂，（4）卵石，（5）残积砂质粘性土；7#路(白虎岩路)施工后路面标高层属于粉质粘土层，粉质粘土层地基承载力特征值210kpa，天然重力密度γ=19.3(KN/m3)，回弹模量E=35.0(MPA),内摩擦角ψ=16.0（º）；7#路(白虎岩路)（对应本段挡墙DK0+00-DK1+130段）地下水位位于道路路面设计线以下0 - 1.25m；挡墙DK1+30 - DK2+79.173段参照7#路(白虎岩路)取地下水位与挡墙设计下地面高程线持平；本次挡墙设计选用04J008国家建筑标准设计图集《挡土墙》第148页FJDB3-FJDB7；填料内摩擦角φ＝35°，基底摩擦系数μ＝0.3，墙顶均布荷载qk=30KPa。
