otis电梯资料————————————————————————————————作者:————————————————————————————————日期:文件编号:OH-CON4005_SUR_ZH原始会签记录编制曹晓东校对周旭明审核钱鑫慧批准张红兵部门PDC 部门PDC 部门FOD 部门PDC日期2006-7-18 日期2006-8-3 日期2006-8-3 日期2006-8-3授权AUTH. PC-LS0016-2006部件版本部件名称硬件版本软件版本LCBII GFA21240D10 GCA30082CAC更改记录序号更改PC 更改内容描述更改日期签名1 LS0048-2007 更改M-1-3-1-4的EN-J参数设置为0(第10页)2007-4-27 何斌This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole nor in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.目录1 概述51.1 总体框图62 检修模式运行条件检查82.1 检查控制柜82.2 接线检查82.3 绝缘检查82.4 油箱油的确认82.5 清洗阀82.6 检查输入电压82.7 检查控制变压器输出电压83 检修模式LCBII上电检查83.1 检查LCBII的输入输出电压83.2 上电检查LCBII的状态94 检修运行114.1 紧急电动运行(ERO)114.2 轿顶检修运行(TCI)115 位置参考系统调整115.1 极限开关的调整115.2 调整轿顶光电开关和井道隔光板126 高压开关调整137 液压控制板的速度控制简要说明138 首次正常运行准备138.1 安全回路检查138.2 确认井道信号139 DCS(门检测运行)操作1310 正常运行1411 故障排除1511.1 常见故障表1511.2 常见LCBII服务器信息列表161 概述OH-CON4005控制系统引用了OTIS的MCS(模块化控制系统)中的LCBII(逻辑控制板)作为电梯控制系统的核心,充分吸收了OTIS和瑞士贝林格液压系统的技术,并利用OTIS高可靠性的串行通讯系统,将电梯的各个部件紧密的连在一起。

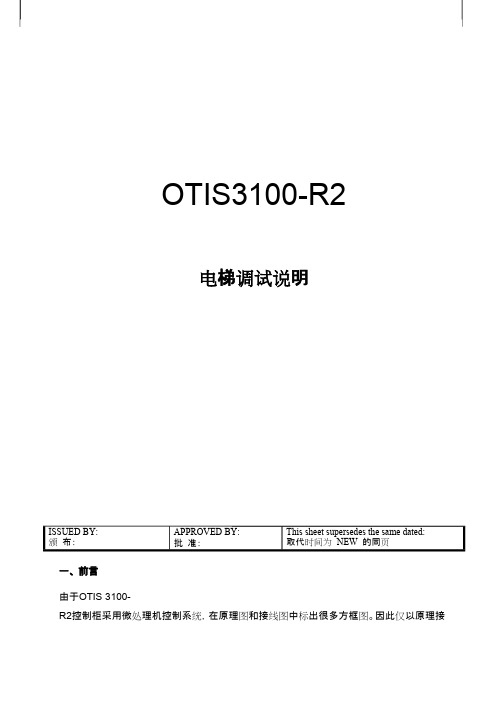

OTIS3100-R2电梯调试说明ISSUED BY:颁布:APPROVED BY:批准:This sheet supersedes the same dated:取代时间为NEW 的同页一、前言由于OTIS 3100-R2控制柜采用微处理机控制系统,在原理图和接线图中标出很多方框图。
因此仅以原理接线图还不能掌握电梯操作。
当调整或维修电梯时,应考虑这一事实。
有关操作功能的说明,请参见其他资料。
二、主控制柜的注意事项1.在PC板上使用大量MOS集成电路元件,很容易受静电损坏,因此,应记住下面要求:—当你安装或拆除PC板的端子时,千万不要用手触摸板上的元器件。
—当提取EPROM时,要特别小心。
2.使用双绞线和屏蔽线:—原理图上明确标明配线要使用双绞线和屏蔽线之处,要使用正确的导线,还要把低压线和高压线分开。
三、操作中注意事项该控制柜中之拖动装置采用MICOVERT2003型全闭环矢量控制变频调速器,简称:VFCU,电梯运行的所有参数可通过调速器面板上的两行显示屏和四个按键输入,其操作步骤详见MICOVERT 2003使用手册。
—变频器在工厂所做的调整,并不适用于具体个别的电梯系统。
若在运行前未进行以下调整,将会损坏电梯系统,因此你必须在第一次运行前,根据电机的铭牌输入以下所需的参数:1.编码器脉冲数(ENCODER PULSES):如1024;2.脉冲输入(ENCODER PULSE INPUT):A-B或B-A,先选其一,再依运行情况确定选择;3.磁场旋转方向(MOTOR-ROTATIONFIELD):LEFT或RIGHT,先选其一,再依运行情况确定选择;4.电机额定速度(MOTOR-RATING PLATE NOMINAL SPEED):如1440RPM;5.电机额定频率(MOTOR-RATING PLATE NOMINAL FREQUENCY):如50HZ;6.电机额定电流(MOTOR-RATING PLATE NOMINALCURRENT):如16A;7.电机功率因数(MOTOR-RATING PLATE COSINE ):如0.86;8.输入传动比 (GEARBOX TRANSMISSION): 请看曳引机铭牌上所示数值;9.输入曳引轮直径 (GEAR BOX DRIVE WHEEL): 输入驱动曳引轮直径 (mm)10.输入钢丝绳的悬挂比 (GEAR BOX SUSPENSION): 如1:1或2:1—变频器若设置了控制密码,必须牢牢记住,否则所设置参数将不能修改,只有MICO公司才能解密。
必存干货:OTIS电梯部件代号OTIS 电梯部件代号Abb.缩写Description 描述1BFS 1st Buffer Switch 缓冲器开关 11LS down slowdown LimitSwitch下行减速限位开关1LV 1st door zone switch 门区开关 11PES Pit Emergency Stopswitch底坑急停开关 11PMS P it Maintenance Socket1底坑插座 12BFS 2nd Buffer Switch 2 缓冲器开关 22LS up slowdown LimitSwitch上行减速限位开关2LV 2nd door zone switch 门区开关 22nd OCB Overload CircuitBreaker 2电流过载断路器 22PES 2nd Pit Emergency Stopswitch底坑急停开关 26LS limit Switch 下行减速限位开关7LS down final Limit Switch 下终端极限开关8LS up final Limit Switch 上终端极限开关ACB Automatic Circuit Breaker断路器ACD-MR Asia controller andDrive-Machine Room亚洲有机房控制和驱动柜ACD-MRL Asia controller andDrive-Machine Roomless亚洲无机房控制和驱动柜ADO Adcanced Door Opening 提前开门AGS Auxiliary Gate Switch 辅助轿门开关AGSR Auxiliary Gate SwitchRelay辅助轿门开关继电器ALB Alarm Button 警铃按钮ANS Anti-Nulsance Car call 防捣乱APD Anti-Pollution Device 电磁干扰滤波器ARD Automatic Return Device 自动返回基站ARED Automatic ResucueEmergency Device自动紧急救援装置ARO Automatic ResucueOperation自动救援操作ARO BOX Automatic ResucueOperation Box自动救援操作箱AT120 AT120 door operator AT120 门机ATK Attendant serviceKeyswitch司机服务开关ATT Attendant serviceoperation司机服务操作ATTD Attendant Down startbutton司机操作下行启动按钮ATTU Attendant up startbutton司机操作上行启动按钮B Brake 制动器Abb.缩写Description 描述BAT Battery 电池BCB Battery Control Board 电池控制板BCPC Brake Control and PowerConditioning抱闸控制和功率调节BCR Brake Control Relay 抱闸控制继电器BR Brake Relay 抱闸继电器BRB Brake Release Button 抱闸释放按钮BRK Brake 制动器BRM Brake Module 制动单元BS Brake Switch 抱闸开关BSM Basement Service 地下室服务BUZ Buzzer 蜂鸣器BV Brake Varistor 压敏电阻BY Brake Relay 抱闸继电器C2L 2 Cars to Lobby 双轿厢至大厅CAP Capacity 电容CB Circuit Breaker 断路器CBM Car Button Mechanical 机械式轿厢按钮CBn Car Button n 轿厢按钮 n CBS Car Sound Button 轿厢发声按钮CBT Two Car operating panels 双操纵盘CCBL Car Call to BottomLanding底层轿厢指令按钮CDD Car Door Detector 轿门监测CDLD Car Door Lock Device 轿厢门锁装置CEIB Communication andEncoder Iterface Board通讯和编码器接口板CFL Car Fluorescence Light 轿厢照明CGIB Communication Gatewaymodem Isolation Board通讯网关调制隔离板CGMPB Communication GatewayModem Processor Board通讯网关调制处理板CGS Car Gate Solenoid 轿门门锁继电器CHCS Cancel Hall Call Switch 外呼取消开关CHF Current Harmonic Filter 电流谐波滤波器CHT separate Car and Hallcall door Times独立的轿厢和大厅呼叫门时间CKS Car Block Switch 轿厢卡箍开关Abb.缩写Description 描述CLD Central opening LandingDoor中分门CLF_TC Fluorescent CarLight_Travelling Cable随动电缆荧光灯电源CNV Convertor 整流CPI Car Position Indicator 轿厢位置显示器CTTL Car Tell Tale Light 轿厢呼叫登记灯CWS Counterweight SafetySwitch对重安全钳开关D Diode 二极管DBRDrive Brake Risistor 制动电阻 DBSelectrical recall switch 紧急电动运行开关 DCBDoor Close Button 关门按钮 DCLDown Collective Operation 下集选 DCPDelayed Car Protection 延迟的轿厢保护 DCSSDoor Control Subsystem 门控子系统 DDBelectrical recall Down Direction Button 紧急电动运行下行按钮 DDODisable Door Operation 门操作取消开关 DDOSdisable DoorOperation Switch 门操作无效开关 DDPDelayed Drive Protection 延迟的拖动保护 DDSRDisable Door Switch Relay 屏蔽门继电器 DEDoor motor Encoder 门机编码器 DEECDisable EEC 屏蔽轿顶安全窗继电器 DEECRDisable EEC Relay 屏蔽安全窗继电器 DFCDoor Full Closed contact 厅门和轿门关门到位触点 DHBDoor Hold Button 门保持按钮 DHBLDoor Hold Button Light 门保持灯 DIBDown Inspection Button 下行检修按钮 DISDoor zone limit switch down 门区下行限位开关 DMDoor Motor 门电机 DOBDoor Open Button 开门按钮 DOBFDOB Faster response 快速开门反应 DOLDoor Open Limit Switch 开门到位开关 DOLRDoor Open Limit Relay 开门到位继电器 DRVDrive 变频器Abb.缩写Description 描述 DSDoor Switch 厅门触点 DTGDigital Tacho Generator 编码器 DTP Door Time Protection 门时间保护DW Door Watch contact 厅门和轿门开关状态触点DXT-1 Extra Door Time(lobbyand parking)附加的门时间DZI Door Zone Indicator 门区指示器E&I PANEL Emergency and Inspectionpanel紧急检修操作盘ECB Emergency Car Battery 轿厢应急电源ECU Emergency Car LightUnit(forlight,alarm,bell,intercom)轿厢应急照明装置EEC top of car EmergencyExit Contact轿顶安全窗触点EFO Emergency FiremanOperation紧急消防操作EFO Monitoring Emergency FiremanOperation Monitoring紧急消防操作及监控EFOR Emergency FiremanOperation Relay紧急消防操作继电器EFS Emergency FiremanService紧急消防员服务EIS Socket in E&I panel 控制柜电源插座EPFL Extended Power SupplyFor Link外呼附加电源EQO Earthquake Operation 地震操作EQR Earthquake Relay 地震操作继电器EQS Earthquake Sensor 地震传感器ERO Electrical Recall Operation电动操作ES Emergency Stop Switch 急停开关ESR Emergency Stop Relay 急停继电器ESS Emergency Stop Switch 紧急停车开关F Fuse 熔断器F1/2/6/8/C Circuit Breaker 1/2/6/8 断路器 1/2/6/8 FAN Fan 风扇FCL Full Collective Operation全集选FDP Faulty Door Protection 短接门保护FS Fan Switch 风扇开关FSK circuit breaker 断路器FSS Fireman Service Switch 消防员服务开关GCS Counterweight GovernorSwitch对重限速器超速开关Abb.缩写Description 描述GDCB Global Drive ControlBoard变频驱动板GECB Global Elevator ControlBoard电梯控制板GRP Group 群控GS Gate Switch 轿门锁GSR Gate Switch Relay 轿门锁继电器GTC Governor Tension Contact 限速器张紧轮触点HBM Hall Buttons Mechanical 机械式大厅按钮HDI Hall Direction Indicator 大厅方向显示器HIB integrated HallIndicator Board集成式大厅方向显示器HPI Hall PositionIndicator(16-seg)大厅位置显示器HRS Handrail Switch 防护栏开关HTTL Hall Tell Tale Lights 大厅呼叫登记灯HVIB High Voltage InterfaceBoard高压接口板ICU Intercommunication Unit 对讲机INS Inspection 检修INV Inertor 逆变器IPS Intercom Power Supply 对讲机电源ISC Independent Service 独立服务GTC Governor Tension Contact 限速器张紧轮触点HBM Hall Buttons Mechanical 机械式大厅按钮HDI Hall Direction Indicator 大厅方向显示器HIB integrated HallIndicator Board集成式大厅方向显示器HPI Hall PositionIndicator(16-seg)大厅位置显示器HRS Handrail Switch 防护栏开关HTTL Hall Tell Tale Lights 大厅呼叫登记灯HVIB High Voltage InterfaceBoard高压接口板ICU Intercommunication Unit 对讲机INS Inspection 检修INV Inertor 逆变器IPS Intercom Power Supply 对讲机电源ISC Independent Service 独立服务ISS Independent ServiceSwitch独立服务开关Abb.缩写Description 描述J*BOX Junction Box 接线盒LC Light Curtain 光幕LCD Liquid Crystal Display 液晶显示屏LDLB Landing Door Lock Bypass 厅门锁旁路LIH Hoistway Light 井道照明LIHR Hositway Light Relay 井道照明继电器LIHS-C Hoistway Light Switch-Controller井道照明开关-控制柜IHS-P Hoistway Light Switch-Pit井道照明开关-底坑LNS Load Non Stop 满载直行LR Fan/Light Relay 风扇照明继电器LRD Light Ray Device 光幕LS Limit Switch 极限开关LT*C Line Terminator-Car 轿厢侧线终端LT*H Line Terminator-Hall 大厅侧线终端LW Load Weighting 称重装置LWB Load Weighting Board 称重板LW-S Load Weighting Switch 称重开关MCB Motion Control Board 运动控制板MES Mechineroom EmergencyStop Switch机房急停开关MO Motor 电机MRO Manual ResecueOperation手动救援操作NBCOP Number of COP 操纵盘数量NBENT Number of Entrance 轿厢入口数量NDG Nudging 强迫关门NOR/DIAG Normal/Diagnosis 正常/诊断NSB Non Stop Button 直驶按钮OCB Overload CircuitBreaker电流过载断路器OCB-AUX Overload CircuitBreaker AuxiliaryContacts过载断路器辅助触点OLD Overload Device 超载装置OS Overspeed Switch 限速器超速开关OSU Upper Overspeed Switch 上行超速开关OVF*0CR OTIS VF Device OTIS VF 变频器OVFR1A-40* OTIS VF Regen drive 奥的斯能源再生变频器OVFR2B-40* OTIS VF Regen drive 奥的斯能源再生变频器Abb.缩写Description 描述OVP Over Voltage Protector 过电压保护单元PCS1/2 outlet Socket on Car 轿顶插座PDB Power Drive Board 功率驱动板PES Pit Emergency Stopswitch底坑急停开关PIT Pit 底坑PKS Parking Switch 驻停开关PL Pit Lighting 底坑照明PLS Pit Lighting Switch 底坑照明开关PRS Position ReferenceSystem位置参考系统PS outlet socket in hostway井道插座R Risistor 电阻RALB Rear Alarm Button 副操纵盘警铃按钮RCB Rear Car Button 副操纵盘轿厢按钮RCPI Rear Car Position 副操纵盘位置显示器Indicator。
服务器培训资料服务器(SVT)是XO系列电梯重要的调试和维护工具,我们的目的是能熟练地用服务器进行故障监控,状态监控,输入输出监控,并根据这些信息分析问题和解决问题。
以下分别对各类电梯进行说明。
XO-21VF将服务器插入OCSS,则四个模块均可监控;插入MCSS,可监控除OCSS的其他三个模块;插入DBSS或DISS只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一.Ocss重要菜单:1。
监控(MONITOR)M-1-1-1(CAR MONITOR),此菜单可用来监控轿厢的状态,操作模式,运动状态,门状态,内外呼的数目,以及负载状态。
它还允许用服务器输入内外呼信号。
群组中轿厢方向位置操作模式状态前后门状态8楼上召上2下0 10%开关动作其中,操作模式是非常重要的信息。
M-1-1-2(IO MONITOR),此菜单可检查一些重要的串行输入输出状态.M-1-1-3(GROUP MONITOR),此菜单可监控群组中其他电梯的状态。
2.测试(TEST)M-1-2-1(RSL I/O),此菜单可用来检查所有串行输入输出口的状态,通过选择1,2,3来监控轿厢,厅外和群控串行信号。
也可通过ON,OFF键来强制输出口的状态。
串行连接地址地址位数输入有效,输出无效M-1-2-2-1(EVENT LOG ),OCSS 故障记录。
运行次数 运行时间100DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2(MODES )模式记录 。
14分前3.一般参数设置(NOM SETUP )M-1-3-1(INSTALL ),OCSS 安装参数,用于实现丰富的轿厢操作功能,里面共9个子菜单。
M-1-3-2(INPUT/OUTPUT ),串行通讯地址设置。
M-1-3-3(MASKS ),用于多种屏蔽服务,共四个子菜单,最常用的是第一个。
M-1-3-4(POS INDICATORS ),各楼层显。
M-1-3-5,楼层表(FLOOR TABLE ),OCSS 与MCSS 楼层对应关系。
(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号 (45)授权公告日 (21)申请号 201810024676.2(22)申请日 2018.01.10(65)同一申请的已公布的文献号申请公布号 CN 108313916 A(43)申请公布日 2018.07.24(30)优先权数据15/403835 2017.01.11 US(73)专利权人 奥的斯电梯公司地址 美国康涅狄格州(72)发明人 卫伟 J.L.哈伯德 (74)专利代理机构 中国专利代理(香港)有限公司 72001代理人 郭帆扬 李强(51)Int.Cl.B66D 5/14(2006.01)B66D 5/24(2006.01)F16D 65/00(2006.01)(56)对比文件JP 特开平11-171440 A ,1999.06.29US 8323074 B2,2012.12.04CN 1240504 A ,2000.01.05CN 202082377 U ,2011.12.21CN 104176674 A ,2014.12.03JP 特开2004-76913 A ,2004.03.11审查员 伍辉(54)发明名称圆盘阻尼装置(57)摘要提供一种电梯制动盘组件。
所述电梯制动盘组件包括制动盘、机架和阻尼器,所述制动盘键接到电梯机器的轴并且可随所述轴旋转。
所述阻尼器分别锚固到所述机架并偏置以在所述制动盘的旋转过程中对称地保持所述制动盘。
权利要求书2页 说明书5页 附图6页CN 108313916 B 2021.02.09C N 108313916B1.一种电梯制动盘组件,其包括:制动盘,所述制动盘键接到电梯机器的轴并且可随所述轴旋转;机架;以及阻尼器,所述阻尼器分别锚固到所述机架并偏置以在所述制动盘的旋转过程中对称地保持所述制动盘,其中所述阻尼器中的每一个包括:底座;弹性构件,所述弹性构件在其第一末端处联接到所述底座并在其第二末端处联接到所述机架;以及辊,所述辊可相对于所述底座随所述制动盘旋转并与所述底座联接。
群组中 梯号前后门状态 前开到底,后关到底X、A D D ” 8 18 6NOR U 02 UO RMcMu [][]][][ 02 D00I1 / 「呼梯目标层8楼负载状态10%开关动作串行连接地址地址位数服务器培训资料服务器(SVT )是XO 系列电梯重要的调试和维护工具,我们的目的是能熟练 地用服务器进行故障监控,状态监控,输入输出监控,并根据这些信息分析问题和 解决问题。
以下分别对各类电梯进行说明。
X0-21VF将服务器插入OCSS ,贝U 四个模块均可监控;插入 MCSS ,可监控除OCSS 的 其他三个模块;插入DBSS 或DISS 只能监控对应模块本身。
现在我们对各模块重要菜单做说明。
一. Ocss 重要菜单: 1。
监控(MONITOR )M-1-1-1 (CAR MONITOR ),此菜单可用来监控轿厢的状态,操作模式,运动 状态,门状态,内外呼的数目,以及负载状态。
它还允许用服务器输入内外呼信 号。
其中,操作模式是非常重要的信息。
M-1-1-2 (10 MONITOR ),此菜单可检查一些重要的串行输入输出状态M-1-1-3 (GROUP MONITOR ),此菜单可监控群组中其他电梯的状态。
A IDL M- ][][B NOR Mu ][][2 .测试(TEST )M-1-2-1 (RSL I/O ),此菜单可用来检查所有串行输入输出口的状态,通过选择1, 2, 3来监控轿厢,厅外和群控串行信号。
也可通过 ON , OFF 键来强制输出口 的状态。
呼梯类型上下方向呼梯数目上召 上2下0 轿厢方向 位置操作模式状态 向下 6楼 正常上方向运动运行次数 100次R=001001702 00 T=00060 500003 \故障代码DTC 保护最近一次发生于3分钟以前轿厢M-1-2-2-1 ( EVENT LOG ) , OCSS 故障记录 3. —般参数设置(NOM SETUP )M-1-3-1 (INSTALL ), OCSS 安装参数,用于实现丰富的轿厢操作功能,里面共 9个子菜单。
U1. V1> W1变频器的进线输入U2. V2. W2变频器的楡出+BRb -C接制动电阻1. 2模拟肾输入端12(ENERGE)使能信号13(FWD)iE 转14(REV)反转19(C0M)公共端36(SPD1)多段速1 37(SPD2)多段速238(SPD3)多段速380. 82(DRIVE OK)故障输出83, 85(BRAKE)抱闸检测输出由于变频器内部控制板的0V和变频器的地址连通的,而我们主板的0V和地兄不连通的.右旳些场合.变频益的0V和主板的0V就仔亿右II、淫•会导致丄板反馈II或变须褂分坝K的损坏。
变频益控制仮1.(拆下分频K就叫以看到)仃个S24的跳线•需将该跳线拔揪V3.5版诸剪掉S35的连接线).变频器屮的妒和地就分丿I「小功率的变频器屮电源板I:还仃个红色的S1跳钱,位迅就4风扇控制线的下方,必须拔掉S1跳纟戈才可能将零和地彻底分开,另外请注意,控制板上也有个S1的跳线,用于版木的初始化,这跳线不能拔去,否则所有参数将金部初始化。
如果实在不能分开,请将开关电源上的0V和地连起来,这就保证变频器控制板的0V和主板的0V 同电位。
编码器:XS插座分频k EXP-E上的XF0端f分频I:上的跳线S1・S2决定分频系数.1分频(S1・OFF・S2-OFF)・2分频(SXOFF・S2-ON).4 分频(S1・ON・ S2-OFF). 8 分频(S1・ON・ S2-ON)编码器尽笊选川海徳汉的1387型号•啲487编码器佇吐地方能匹配・仔吐地方却不仏关于1387的接线谐注意:将插件正对着看•上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;其接线如下:6b(A+),2a(A・),3b(B+),5a(B・),4b(R+),4a(R・),7b(C+),1a(C・),2b(D+),6a(D・),1b(5V),5b(0V)三.菜单和参数:(参数以:波欣达的WYJ・D・250・1000S6同步主机为例)主机参数:曳引轮直径410mm,梯速2.5m/s,曳引比:2: 1额定转速:235r/min功率:17.4KW 电液42A反电势:260V转炉:707频率:47HZMenus:(级II录)1.MONITOR监控)2.STARTUP(门动)3.TRAVEL(驱动)4.REGULATION PARAM(调节参数)5.1-O C0NFIG(l-0 配置)6.ALARM CONFIG(报警配置)MUNICATION(通ill)8.APPL CARD CONFIG(APPL K 配胃)9.CUSTOM FUNCTIONS(Z户功能)10.SERVICE(服务功能:无齿自动定位川)二级FI录介绍STARTUP:1.Startup config(启动配置)(1).Enter setup modeDRIVE DATAMains voltage 400VAmbient temp 40Switching freq 8kHzSpd ref/fbk res 0.03125rpm(SIN/COS 编码器要设为该值)MOTOR DATARated voltage 380 VRated current 42 ARated speed 235 rpmPole pairs(极对数)12请注盘该伍为极数的半:P=fM20/N=47-120/235=24Torque constant 707/42=16.833 Nm/A(根扭颔疋忆炉除以额足电流并出來)EMF constant (反电势)VI(该参数设为0.电机口学习时M 口动读入)Stator resist (>£『•阴仇)ohm(该参数设为0・电机口学习时町口动读入)LsS inductance (用抗tti)H(该参数设为0•堪机自学习时可自动读入)电机自整定时.请定要将上面3个参数设为否则可能会导致变频器冇给定信号而没有输出电流的情况发生。
STEP钱工经验一.参数说明:#0号菜单:0.00 密码1000保存参数;1233恢复出厂值;1253更改变频器控制模式;0.01 最低速度 00.02 最高速度 1500rpm0.03 加速斜率 0.5cm/s20.04 减速斜率 0.5cm/s20.05 给定模式选择 Pr (数字量输入)0.06 电流限 175%(CL闭环);200%(SEV同步)0.12 参数选择 0 (0号菜单选择)0.13 电机额定转速 1470rpm0.14 电梯额定速度 1000mm/s0.15 V1 75mm/s 检修半速0.16 V20.17 V3 50mm/s 爬行速度0.18 V4 150mm/s 检修速度0.19 V5 800mm/s 单层速度0.20 V6 1000mm/s 双层速度0.21 V7 1000mm/s 多层速度0.22 停车减速斜率1500mm/s20.23 启动S曲线500mm/s30.24 运行S曲线 1000mm/s30.25 停车S曲线 1000mm/s30.29 编码器脉冲数 10240.40 自整定 1(静态整定);2(旋转整定)0.41 载波频率6KHZ0.42 电机极数 4 按照电机铭牌设0.43 同步电机相位角同步电机自整定得出0.44 电机额定电压 380V 按照电机铭牌设0.45 电机额定速度 1470rpm 按照电机铭牌设0.46 电机额定电流 25A 按照电机铭牌设0.47 电机额定频率 50HZ 按照电机铭牌设0.48 控制模式 CL.Vect(闭环);OPEN.Loop(开环);SerVo(同步)必须在0.00中输入密码1253才能修改0.48参数#2号菜单2.02 斜坡使能ON(1)2.03 斜坡保持OFF(0)2.04 斜坡方式选择 FAST(1)2.10 加速斜率选择器 22.11 加速斜率 0.5cm/s2(等同于0.03)2.20 减速斜率选择器 22.21 减速斜率 0.5cm/s2(等同于0.04)#3号菜单3.24 控制模式 CL.Vect(闭环);OPEN.Loop(开环);SerVo(同步)(等同于0.48)3.34 编码器脉冲数 1024 (等同于0.29)3.36 编码器电压 0(5V);1(8V);2(15V)3.38 编码器类型0(Ab)差分编码器;9(SC.EndAt)海德汉1313编码器;3.41 编码器自动检测 ON(1)#4号菜单4.05 运行电流限值 2004.06 再生电流限值 2004.07 对称电流限值 2004.11 转矩方式选择 4(带力矩补偿的方式)4.12 电流给定滤波器1 4ms (降低电机噪音)4.13 电流环比例增益默认值4.14 电流环积分增益默认值4.15 热时间常数默认值#5号菜单5.06 电机额定频率 50HZ 按照电机铭牌设(等同于0.47)5.07 电机额定电流 25A 按照电机铭牌设(等同于0.46)5.08 电机额定速度 1470rpm 按照电机铭牌设 (等同于0.45)5.09 电机额定电压 380V 按照电机铭牌设(等同于0.44)5.10 电机功率因数异步电机自整定得出5.11 电机极数 4 按照电机铭牌设(等同于0.42)5.18 载波频率6KHZ5.33 千转马达电压根据铭牌计算出#8号菜单8.10 31号端子取反选择0(不取反) 1(取反)8.11 24号端子取反选择1(取反)8.12 25号端子取反选择08.13 26号端子取反选择08.14 27号端子取反选择08.15 28号端子取反选择08.16 29号端子取反选择08.17 41,42号端子取反选择 08.18 22号端子取反选择 18.21 24号端子功能选择10.02 变频器运行8.22 25号端子输入源18.38 多段速38.23 26号端子输入源18.37 多段速28.24 27号端子输入源19.44 正转(18.45=1可以改变正反转)8.25 28号端子输入源18.44 反转(18.45=1可以改变正反转)8.26 29号端子输入源18.36 多段速18.27 41,42号端子功能选择 10.01 变频器正常(故障输出)8.28 22号端子功能选择 0.00 24V电源输出8.29 变频器端子功能选择 1 (0:0V输入有效; 1:24V输入有效)8.31 24号端子输入(出)选择 1 (0:输入; 1:输出)8.32 25号端子输入(出)选择 0 (0:输入; 1:输出)8.33 26号端子输入(出)选择 0 (0:输入; 1:输出)#18号菜单18.11 V1 75mm/s 检修半速 (等同于0.15)18.12 V2(等同于0.16)18.13 V3 50mm/s 爬行速度 (等同于0.17)18.14 V4 150mm/s 检修速度 (等同于0.18)18.15 V5 800mm/s 单层速度 (等同于0.19)18.16 V6 1000mm/s 双层速度 (等同于0.20)18.17 V7 1000mm/s 多层速度 (等同于0.21)18.18 启动优化速度 6mm/s (改善启动舒适感)18.23 磁场建立阀值 60018.25 运行比例增益 2000 (高速P)18.26 运行积分增益 500 (高速I)18.27 启动比例增益 30000 (低速P)18.28 启动积分增益 1200 (低速I)18.29 电机额定转速 1470rpm (等同于0.13)18.30 电梯额定速度 1000mm/s (等同于0.14)18.42 多段速给定选择类型 OFF(0) OFF(0):二进制 ON(1):一对一给定18.45 正转和反转方向取反 OFF(0) ON(1)取反18.48 切换增益选择 ON(1)设为1,则分段有效,18.25-18.28起作用18.49 惯量补偿 ON(1)#19号菜单19.11 增益转换时间 2000ms19.13 停车减速斜率 1500mm/s2 (等同于0.22)19.14 启动S曲线 500mm/s3 (等同于0.23)19.15 运行S曲线 1000mm/s3 (等同于0.24)19.16 停车S曲线 1000mm/s3 (等同于0.25)19.17 启动优化加加速度 10mm/s3 (从零速到启动优化速度的加速度)19.25 制动器打开延时 500 (制动器打开到速度命令给出的时间)19.26 运行方向设置 ON(1)双方向输入 OFF(0单方向输入)19.27 减速比的分母 119.28 启动优化时间 1000ms19.29 曳引轮直径 400mm (根据现场轮子实际尺寸)19.30 减速比分子 119.34 电流环滤波时间常数 OFF(0) ON(1):4.12参数有效19.44 顺时针方向(反转) OFF(0)#20号菜单20.01 软件版本20.02 软件运行标志20.10 钢丝绳绕法 2 1=1/1;2=2/1;二.电机自整定:1.电机处于空载状态;2.短接使输入,输出接触器和抱闸接触器吸合;3.设置参数#0.40=2;4.给变频器使能和方向信号;5.按键盘上的“RUN”键,曳引机会缓缓转动,变频器交替显示AUTO TUNE;6.当变频器显示“STOP”,去除使能和方向信号;7.#0.40自动归0;8.在#0.00菜单中输入1000,保存自整定参数;9.自整定参数保存在:异步电机:#5.10(功率因数);同步电机:#0.43 (相位角);三.故障记录:故障记录储存在参数#10.20-#10.29中(范围是0-230)其中10.20为最近发生的故障故障序号故障代码含义3 OI.AC 瞬时输出过流,峰值输出电流大于225%189 Enc1 编码器电源过载190 Enc2 编码器断线191 Enc3 运行中U V W相位偏置错误192 Enc4 反馈装置通讯失败193 Enc5 编码器校验和或CRC错误194 Enc6 编码器错误195 Enc7 编码器初始化失败196 Enc8 编码器加电所需自动配置失败6 Et端子31输入产生的外部故障20 It.AC 输出电流过载超时(I*t)19 It.br 制动电阻过载超时26 O.Ld1 数字输出过载,+24V电源及数字输出产生的总电流超过200mA2 OV直流母线电压超出7 O.SPd 电机超速32 Ph输入缺相24 th电机热敏电阻故障25 thS电机热敏电阻短路四.状态指示ACUU 交流电源断电Auto tunE 自整定中dC 直流制动dEC 正在减速inh 禁用rdY 准备就绪run 运行中SCAn 搜索电机频率StoP 停止或保持零速Trip 故障;‘MODE 1:电梯运行时间显示1.按MODE键2.按1键3.按SET键MODE 2:电梯故障代码显示1.按MODE键2.按2键3.按SET键,此时已显示故障代码4.可按INC键,显示下一个故障代码5.清除故障代码的方法:按INC.一直显示到99.再按RESET三秒.故障代码既全部被清除掉MODE 3:机房检修运行1.按MODE键2.按3键3.按SET键.此时电梯已处于机房检修运行状态4.可按“7”电梯检修上行.按“4”电梯检修下行5.返回正常运转的方法.按MODE键,再按0键.再按SET键.电梯既返回正常运行.备注:需要所有安全回路有效时才有效MODE 4:登记最底层呼梯信号1.按MODE键2.按4键3.按SET键MODE 5:登记中间层呼梯信号1.按MODE键2.按5键3.按SET键MODE 6:登记某一层呼梯信号1.按MODE键2.按6键3.按SET键4.输入需要选定的楼层数5.按SET键MODE 7:登记最顶层呼梯信号1.按MODE键2.按7键3.按SET键MODE 11:测定层高(楼层自学习)1.确定DLS、XFML、XSDSD1信号正常2.DIP SWITCH1,PIN1置于ON3.按MODE键4.输入115.按START键,直至电梯启动6.层高测定完毕后,按RESET7.DIP SWITCH1,PIN1置于OFFMODE 13:载重110%检测无效1.按MODE键2.按13键3.按SET键备注:1.轿内保守SW处于正常时才有效2.一次启动后自动RESET MODE 14:SDS ON测试1.按MODE键2.按14键3.按SET键备注:1.SDS ON测试2.一次启动后自动RESETMODE 21:记忆呼梯登记运转,连续运转用1.按MODE键2.按21键3.按SET键4.可重复操作MODE 4.MODE5.MODE6.MODE 7之功能MODE 24:运行时间改写1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按24键4.按SET键5.输入欲更改的运行时间**(十进制)6.按SET键7.再按MODE,RESET键,电梯恢复正常8.将DIP SW1之PIN1转换到OFF位置备注:INC/DEC之间的转换,按SHIFT键MODE 25:运行次数读出1.按MODE键2.按25键3.按SET键MODE 26:运行次数改写1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按26键4.按SET键5.输入欲更改的运行次数**(十进制)6.按SET键7.再按MODE,RESET键,电梯恢复正常8.将DIP SW1之pIN1转换到OFF位置MODE 27:速度(SPEED)显示1.按MODE键2.按27键3.按SET键MODE 34:启动补偿1.将轿厢内载重设定为0%2.将DIPSW1之 PIN1转换到ON位置,将E.STOP打断3.按MODE键4.按34键5.按SET键6.将DIP SW1之PIN1转换到OFF位置,将E.STOP恢复MODE 35:启动补偿1.将轿厢载重设定为100%2.将DIP SW1之PIN1转换到ON位置.将E.STOP打断3.按MODE键4.按35键5.SET键6.将DIP SW1之PIN1转换到OFF位置,将E.STOP恢复MODE 40:限速显示1.按MODE键2.按40键3.按SET键显示的值分别对应以下参数:DATE03 M/MIN45DATE04 M/MIN60DATE05 M/MIN75DATE06 M/MIN90DATE07 M/MIN105更改方法:MODE--EE--SET,ADDRESS 2332H,更改其值MODE 44:烧录主MICON EEPROM1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按44键4.按SET键5.PC开始执行DOWNLOAD主MICON EEPROM程序6.将DIP SW1之PIN1转换到OFF位置MODE 45:烧录从MICON EEPROM1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按45键4.按SET键5.PC开始执行DOWNLOAD从MICON EEPROM程序6.将DIP SW1之PIN1转换到OFF位置MODE 46:读取主MICON EEPROM资料1.按MODE键2.按46键3.按SET键4.PC开始执行DOWNL OAD主MICON EEPROM资料MODE 47:读取从MICON EEPROM资料2.按47键3.按SET键4.PC开始执行DOWNL OAD从MICON EEPROM资料MODE 50:ACD运转方式许可码显示1.按MODE键2.按50键3.按SET键ACD运转方式许可码定义ACD 03 STOPACD 34 保守ACD 06 地震管制ACD 08 救出ACD 09 层高校正ACD 0A 层高测定ACD 1A 火灾管制ACD 1B 火灾受信管制ACD 22 停止ACD 24 点检专用ACD 27 自动MODE 53:上行平层参数调整(每增加0020H,CAGE侧升高1mm) 1.将DIP SW1之PIN1转换到ON位置3.按53键4.按SET键5.输入欲更改参数**H6.按SET键7.再按MODE.RESET键8.将DIP SW1之PIN1转换到OFF位置MODE 54:下行平层参数调整(每增加0020H,CAGE侧下降1mm)1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按54键4.按SET键5.输入欲更改参数**H6.按SET键7.再按MODE.RESET键8.将DIP SW1之PIN1转换到OFF位置MODE 60:时间显示1.按MODE键2.按60键3.按SET键备注:第一.二位LED为小时,第三.四位LED为分,第五.六位LED为秒例如显示123456意义为12时34分56秒MODE 61:日期显示1.按MODE键2.按61键3.按SET键备注:第一.二位LED为年,第三.四位LED为月,第五.六位LED为日例如显示020105意义为02年01月05日MODE 62:标准时间设定1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按62键4.按SET键5.输入欲更改之标准时间**H(十进制)6.按SET键7.再按MODE.ESET键8.将DIP SW1之PIN1转换到OFF位置MODE 63:标准日期设定1.将DIP SW1之PIN1转换到ON位置2.按MODE键3.按63键4.按SET键5.输入欲更改之标准日期**H(十进制)6.按SET键7.再按MODE.ESET键8.将DIP SW1之PIN1转换到OFF位置MODE 65:运行时间清除1.按MODE键2.按65键3.按RESET键5秒MODE 66:运行次数清除1.按MODE键2.按66键3.按RESET键5秒MODE 77:层高TABLE资料清除1.将S.STOP打断2.DIP SW1之PIN1转换到ON位置3.按MODE键4.按77键5.按RESET键5秒6.将DIPW1之PIN1转换到OFF位置7.将S.STOP恢复MODE F0:HLAN字型烧录1.按MODE2.按F0键3.按RSET键4.主MICON开始传送显示字型到HLAN5.电源开关要OFF/ON一次GPM—3的数据设定:MONO=0—FMONO 0 MG/DG 速度回路增益/阻尼回路增益1 DLB/BLSH 制动送闸时间调整/2 STPP/LTP 调整停止图形3A量用/停止时抱闸时间用3 SP/SHFT 滤波器增益/TSD图形延迟常数4 LPG/LPC 平层图形倾斜1/平层图形倾斜25 IG/MTIM 电流增益/马达时间常数校正增益6 CTOPH/CTOPL 补尝偏差校正量(上升方向)7 CBOTH/CBOTL 补偿偏置校正量(下行方向)8 WGMH/WGML 启动称增益9 WBMH/WBML 启动称偏置A WGSH/WGSL 管理称增益B WBSH/WBSL 管理称偏置C DAM/HTOP 输出信号选择/手动速度D VTOPH/VTOPL 最高速度E DELY/TROD 正规图形控制常数延迟/正规图形控制常数(圆角)F RLPT/DCPT 再平层图形/检速图形选说明:MG 启动时不足以承受负载DG 平层稳定但振动多时F向,或振动少时但平层不稳定时0向DLB 送闸时间太迟,空载上下行均有冲击0向,送闸时间太早,空载上行时飞车,下行时对重拉轿箱三菱GPS-III/M 电梯FLASH程序块内部的结构和划分及对应的BIN 文件地址。
