最新国家开放大学电大2331《建筑制图基础》机考网考题库及答案D-0003客观题基础知识选择题（共10题.共20分）1.V面是指（C）A水平投影面B侧立投影面C正立投影面D剖切投影面2.侧棱垂直于底面的棱柱为（C）A正棱柱B斜棱柱C直棱柱D不能确定3.在投影中心与投影面距离不变的情况下.形体距投影中心愈近.则影子（A）A愈大B愈小C不变D无法确定4.用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A基准尺寸(B)A基础尺寸B定型尺寸C定位尺寸D D标注尺寸5、在制图中.形成投影的方法称为（D）A投影中心B投影线C投影面D投影法6、平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系（A）A垂直B平行C相交D不能确定7、轴测投影图是（B）A用平行投影的正投影法绘制的多面投影图B用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影8、投影法中规定.空间点在W面的投影选用字母时应（D）A大写字母B小写字母C右上角加一撇的小写字母D右上角加两撇的小写字母9.两直线平行.它们的正投影也平行.且空间线段的长度之比等于它们正投影的长度之比.这种性质称为正投影的（D）A同素性B从属性C定比性D平行性10.制图的基本规定要求数量的单位符号应采用（C）A正体阿拉伯数字B斜体阿拉伯数字C正体字母D斜体罗马数字读图选择题（共20题.共80分）1.图2中.各投影面上的重影点共有（D）个A2B4C6D82.在图8中.有一个投影面缺失投影线.缺失投影线的条数为（B）A1条B2条C3条D4条3.图7中.已知三棱柱面上的定线AB和BC的V面投影和H面投影.则其侧面投影应为（B）A B C D4. 在图 8 中. 有一个投影面缺失投影线 . 此投影面为（c）A H面B V 面C W面 D不能确定5. 图 2 中. 平面ADHE垂直于（c）A H面B V面C W面D 不能确定6. 图 2 中水平面总共有（B）个A 1B 2C 3D 47. 图 6 中. 平面 ABC为（ A）A水平面B侧平面C正平面D一般位置平面8. 图 11给出了物体的轴侧图. 则物体侧面投影图正确的一项是（A）9. 图 1 中. 点 A位于点 B 的（A）A 左下方 B右下方C左上方D右上方10. 上图中. 直线AB的实际长度为（D）A 2mmB 45mmC 15mmD 30mm。

最新电大专科《建筑制图基础》机考网考纸考题库及答案题库一一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1．图纸的幅面的简称是( )A．图幅 B．图框C．标题栏 D．会签栏2．’图样及说明中的汉字宜采用( )A．黑体 B．长仿宋体C．隶书 D．楷体3．尺寸起止符号倾斜方向与尺寸界线应成( )A．450 B．600C．900 D．18004-在制图中，把光源称为( )A．投影法 B．投影线c．投影面 D．投影中心5．形成物体的最基本几何元素包括( )A.点、直线和平面 B．点、曲线和曲面c点、曲线和平面 D．曲面、曲线、直线6．多面正投影图是( )A．用平行投影的正投影法绘制的多面投影图B．用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D·是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．投影法中规定空间点选用字母是应( )A．小写字母 B．大写字母c．右上角加一撤的小写字母 D．右上角加两撇的小写字母8．两直线相交的交点个数是( )B．2 A．1D．4 C．39．直角的一边平行予某一投影面，则该直角在该投影面上的投影是( )B．钝角 A．锐角C直角 D．不能确定10．侧棱垂直于底面的棱柱为( )B．斜棱柱 A．正棱柱D．不能确定 C．直棱柱二、补全投影图中所缺图线。

（每小题5分，共计15分）11.补全W投影图中所缺图线题库一答案题库二一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分） 1．幅面代号为AO的图纸长、短边尺寸分别是( )A. 1189mm、841mmB.841mm、594mmC. 420mm、297mmD.297mm、210mm2．-个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于( )A.1种 B．2种C．3种 D．4种3．制图的基本规定要求数量的单位符号应采用( )A．正体阿拉伯数字 B．斜体阿拉伯数字C．正体字母 D．斜体罗马数字4．-般制图的第一个步骤是( )A．绘制图样底稿 B．检查图样、修正错误C．底稿加深 D．图纸整理5．中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子 ( ) A．愈大 B．愈小C．不变 D．无法确定10．侧棱垂直于底面的棱柱为( )A.正棱柱 B．斜棱柱C．直棱柱 D．不能确定二、补全投影图中所缺图线。

建筑制图基础一、单选题1.图纸幅面的简称是（C ）A. 标题栏B. 图框C. 图幅D. 会签栏2.建筑制图的基本单位是（B ）A. MB. bC. cD. a3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（B ）A. 半径、直径、角度与弧长的起止符号，宜用箭头表示B. 图样本身的任何图线均可用作尺寸线C. 图样轮廓线可用作尺寸界限D. 尺寸线应用细实线绘制，应与被注长度平行4.绘制尺寸界线时应采用（B ）A. 细虚线B. 细实线C. 粗虚线D. 粗实线5.绘制尺寸起止符号时应采用（A ）A. 中粗断线B. 中粗长线C. 单点长划线D. 波浪线6.下列关于尺寸数字说法有误的一项是（B ）A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标B. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取C. 尺寸数字是形体的实际尺寸，与画图比例无关D. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部7.下列关于尺寸的排列与布置说法有误的一项是（A ）A. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交B. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列C. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等D. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近8.尺寸起止符号倾斜方向与尺寸界线应成（B ）A. 90B. 45C. 180D. 609.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（B ）A. 20mmB. 10mmC. 5mmD. 1mm10.平行排列的尺寸线的间距，宜为（A ）A. 7~10mmB. 3~5mmC. 2~3mmD. 1~2mm11.下列关于半径、直径、球的尺寸标注说法有误的一项是（D ）A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧B. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同C. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧D. 标注圆的直径尺寸时，直径数字前不得加直径符号12.图纸上限定绘图区域的线框是指（C ）A. 图幅B. 标题栏C. 图框D. 会签栏13.标注球的半径尺寸时，应在尺寸前加注符号（A ）A. SRB. RC. RSD. S14.标注圆弧的弧长时，表示尺寸线应以（D ）A. 平行与圆弧的直线B. 箭头C. 标注圆弧的弦长D. 该圆弧同心的圆弧线表示15.下列关于角度、弧长、弦长的标注说法有误的一项是（C ）A. 角度的尺寸线应以圆弧表示B. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C. 标注圆弧的弦长时，起止符号用中粗短线表示D. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦16.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（D ）A. SB. LC. RD. t17.下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（B）A. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”C. 外形为非圆曲线的构件，可用坐标形式标注尺寸D. 标注坡度时，应加注坡度符号18.下列关于尺寸的简化标注说法有误的一项是（C ）A. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写B. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注C. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号D. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸19.制图前的准备工作不包括（D ）A. 准备工具和仪器B. 识读图样，选用适当大小的图纸和比例C. 在图板上固定图纸，绘出图框线和图标位置D. 检查图样、修正错误20.一般制图的第一个步骤是（A ）A. 绘制图样底稿B. 检查图样、修正错误C. 底稿加深D. 图纸整理21.一般制图的最后一个步骤是（D）A. 检查图样、修正错误B. 绘制图样底稿C. 底稿加深D. 图纸整理22.圆弧连接的关键是根据已知条件，确定（D ）A. 圆弧的弧长B. 圆弧的直径大小C. 圆弧的弦长D. 连接圆弧的圆心和切点23.幅面代号为A4的图纸长、短边尺寸分别是（B）A. 420mm、297mmB. 297mm、210mmC. 1189mm、841mmD. 841mm、594mm24.在平面图形中确定尺寸位置的点、直线称为（C ）A. 尺寸定位B. 尺寸标注C. 尺寸基准D. 尺寸定型25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（A ）A. 尺寸定型B. 尺寸定位C. 尺寸标注D. 尺寸基准26.用于确定平面图形中各个组成部分的相对位置的尺寸是（D ）A. 尺寸定型B. 尺寸标注C. 尺寸基准D. 尺寸定位27.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（D ）A. 4种B. 3种C. 1种D. 2种28.图形与实物相对应的线性尺寸之比称为（B ）A. 图样B. 比例C. 图例D. 祥例29.图形与实物相对应的线性尺寸之比称为（C ）A. 3种B. 4种C. 1种D. 2种30.图样及说明中的汉字宜采用（B）A. 黑体B. 长仿宋体C. 楷体D. 隶书31.制图的基本规定要求数量的数值注写应采用（A ）A. 正体阿拉伯数字B. 正体罗马数字C. 斜体阿拉伯数字D. 斜体罗马数字32.图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（C ）A. 45B. 180C. 75D. 6033.在制图中，把光源称为（D）A. 投影面B. 投影法C. 投影线D. 投影中心34.平行投影法又分为（C ）A. 水平投影法和垂直投影法B. 中心投影和垂直投影法C. 正投影法和斜投影法D. 斜投影法和垂直投影法35.在建筑制图中，最常用的投影法是平行投影法中的（C ）A. 垂直投影法B. 水平投影法C. 正投影法D. 斜投影法36.形成物体的最基本几何元素包括（A ）A. 点、直线和平面B. 点、曲线和曲面C. 曲面、曲线、直线D. 点、曲线和平面37.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（A ）A. 同素性B. 平行性C. 从属性D. 定比性38.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（c ）A. 从属性B. 平行性C. 同素性D. 定比性（A ）A. 定比性B. 同素性C. 从属性D. 平行性40.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（D ）A. 定比性B. 同素性C. 从属性D. 平行性41．当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（B ）A. 定比性B. 全等性C. 同素性D. 从属性42.当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（B ）A. 从属性B. 积聚性C. 全等性D. 定比性43.H面是指（A ）A. 水平投影面B. 侧立投影面C. 形体断面D. 正立投影面44.在制图中，把光线称为（B ）A. 投影中心B. 投影线C. 投影法D. 投影面45.W面是指（B ）A. 正立投影面B. 侧立投影面C. 水平投影面D. 剖切面46.V面是指（A ）A. 正立投影面B. 侧立投影面C. 水平投影面D. 剖切面47.在H面上得到的正投影图叫（B ）A. 正面投影图B. 水平投影图C. 底面投影图D. 侧面投影图48.在V面上得到的正投影图叫（D ）A. 侧面投影图B. 水平投影图C. 底面投影图D. 正面投影图49.在W面上得到的正投影图叫（C ）A. 底面投影图B. 正面投影图C. 侧面投影图D. 水平投影图50.投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（A ）A. 宽相等B. 长对正C. 高平齐D. 高平正51.投影面展开之后，V、W两个投影上下对齐，这种关系称为（B ）A. 高平齐B. 高平正C. 长对正D. 宽相等52.投影面展开之后，V、H两个投影左右对齐，这种关系称为（C ）A. 高平正B. 宽相等C. 长对正D. 高平齐53.正投影图是（D）A. 用平行投影的正投影法绘制的单面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的多面投影图54.下面关于正投影图特性说法有误的一项是（B）A. 正投影图度量性好B. 正投影图能反映形体各主要侧面的真实形状和大小C. 正投影图作图简单D. 正投影图立体感和直观性非常强55.在制图中，把承受影子的面称为（A ）A. 投影面B. 投影中心C. 投影法D. 投影线56.轴测投影图是（C ）A. 用中心投影法绘制的单面投影图B. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影C. 用平行投影的正投影法绘制的单面投影图D. 用平行投影的正投影法绘制的多面投影图57.下面关于轴侧投影图相关说法有误的一项是（A ）A. 轴侧投影图能反映形体各主要侧面的真实形状和大小B. 轴侧投影图度量性不好C. 轴侧投影图绘制比较复杂D. 轴侧投影图具有一定的立体感和直观性，常作为工程上的辅助性图样58.透视投影图是（D ）A. 用平行投影的正投影法绘制的单面投影图B. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影C. 用平行投影的正投影法绘制的多面投影图D. 用中心投影法绘制的单面投影图A. 透视投影图与照相原理一致，它是以人眼为投影中心B. 透视投影图在土木工程中常作为设计方案和展览用的直观图样C. 透视投影图形逼真，具有良好的立体感D. 透视投影图绘制比较简单60.标高投影图是（D ）A. 用平行投影的正投影法绘制的单面投影图B. 用平行投影的正投影法绘制的多面投影图C. 用中心投影法绘制的单面投影图D. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影61.在制图中，形成投影的方法称为（B ）A. 投影中心B. 投影法C. 投影线D. 投影面62.中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（A ）A. 愈大B. 不变C. 愈小D. 无法确定63.投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（D ）A. 水平投影B. 垂直投影C. 平行投影D. 中心投影64.当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（D ）A. 垂直投影B. 中心投影C. 正投影D. 平行投影65.平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（C ）A. 愈小B. 愈大C. 不变D. 无法确定66.当投影线倾斜于投影面时所作出的平行投影，称为（A ）A. 斜投影B. 正投影C. 中心投影D. 垂直投影67．构成形体最基本的几何元素是（ D ）。

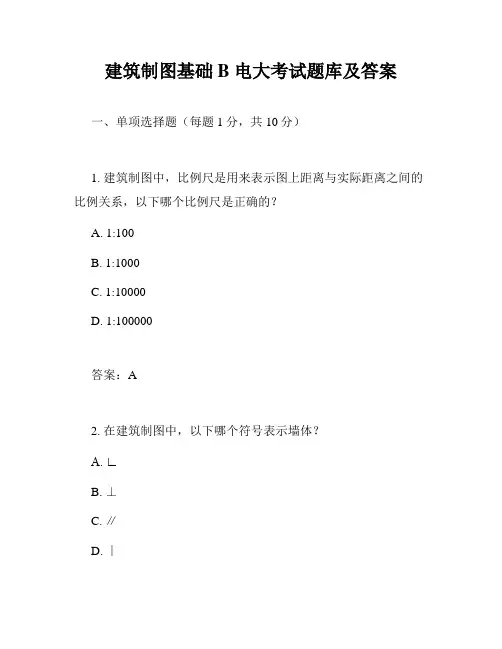

建筑制图基础B 电大考试题库及答案一、单项选择题（每题1分，共10分）1. 建筑制图中，比例尺是用来表示图上距离与实际距离之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:10000D. 1:100000答案：A2. 在建筑制图中，以下哪个符号表示墙体？A. ∟B. ⊥C. ∥D. ∣答案：D3. 建筑制图中，以下哪个符号表示门？A. ∟B. ⊥C. ∥D. ∣答案：A4. 在建筑制图中，以下哪个符号表示窗户？A. ∟B. ⊥C. ∥D. ∣答案：C5. 建筑制图中，以下哪个符号表示楼梯？B. ⊥C. ∥D. ∣答案：B6. 在建筑制图中，以下哪个符号表示柱子？A. ∟B. ⊥C. ∥D. ∣答案：B7. 建筑制图中，以下哪个符号表示梁？A. ∟B. ⊥D. ∣答案：C8. 在建筑制图中，以下哪个符号表示屋顶？A. ∟B. ⊥C. ∥D. ∣答案：D9. 建筑制图中，以下哪个符号表示地面？A. ∟B. ⊥C. ∥D. ∣答案：A10. 在建筑制图中，以下哪个符号表示基础？A. ∟B. ⊥C. ∥D. ∣答案：B二、多项选择题（每题2分，共20分）11. 建筑制图中，以下哪些元素是构成建筑平面图的基本元素？A. 墙体B. 门C. 窗户D. 楼梯答案：ABCD12. 建筑制图中，以下哪些元素是构成建筑立面图的基本元素？A. 墙体B. 门C. 窗户D. 屋顶答案：ABCD13. 建筑制图中，以下哪些元素是构成建筑剖面图的基本元素？A. 墙体B. 门C. 窗户D. 梁答案：ABCD14. 建筑制图中，以下哪些元素是构成建筑详图的基本元素？A. 墙体B. 门C. 窗户D. 基础答案：ABCD15. 建筑制图中，以下哪些元素是构成建筑结构图的基本元素？A. 梁B. 柱子C. 屋顶D. 基础答案：ABD16. 建筑制图中，以下哪些元素是构成建筑电气图的基本元素？A. 电线C. 插座D. 灯具答案：ABCD17. 建筑制图中，以下哪些元素是构成建筑给排水图的基本元素？A. 管道B. 水龙头C. 马桶D. 地漏答案：ABCD18. 建筑制图中，以下哪些元素是构成建筑暖通图的基本元素？A. 管道B. 风机D. 暖气片答案：ABCD19. 建筑制图中，以下哪些元素是构成建筑消防图的基本元素？A. 消防栓B. 灭火器C. 喷淋头D. 报警器答案：ABCD20. 建筑制图中，以下哪些元素是构成建筑节能图的基本元素？A. 墙体保温B. 窗户节能C. 屋顶保温D. 地面保温答案：ABCD三、判断题（每题1分，共10分）21. 建筑制图中，比例尺越大，表示的实际范围越小。

(精华版)国家开放大学电大《建筑制图基础》机考二套标准题库及答案盗传必究试卷总分：100 答题时间：60分钟（第一套）客观题基础知识选择题（共10题，共20分）1. 投影法中规定空间点选用字母时应（）正确答案：大写字母2. 如果直线经过平面上的两个点，则直线与平面的关系是（）正确答案：直线必定在平面内3. 点在某一投影面上的投影是（）正确答案：点4. 一般制图的最后一个步骤是（）正确答案：图纸整理5. W面是指（）正确答案：侧立投影面6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ）正确答案：愈小7. 在制图中，把光线称为（）正确答案：投影线8. 多面正投影图是（）正确答案：用平行投影的正投影法绘制的多面投影图9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( )正确答案：从属性10. 图纸上限定绘图区域的线框是指（）正确答案：图框读图选择题（共20题，共80分）图91、图9给出了物体的轴侧图，则物体侧面投影图正确的一项是（）正确答案：2、在图4中，有一个投影面缺失投影线，此投影面为（）正确答案：V面3、图2中直线AB和BC的夹角为（）正确答案：钝角4、图2中的物体应为（）正确答案：棱台5、在图1中，点A与点B是（）重影点。

正确答案：V面6、在图4中，有一个投影面缺失投影线，缺失投影线的条数为（）正确答案：2条7、在图1中，点A在点B的（）。

正确答案：正前方8、图8给出了物体的H面和W面投影，则V面投影应为（）正确答案：9、在图2中，垂直于W投影面的平面共（）个。

正确答案：210. 平面ABC和平面P交于直线MN，则下列各图完全正确的是（）正确答案：11、图7给出了物体的V面和W面投影，则H面投影应为（）正确答案：12. 在图5中，平面ABC内对H面的最大倾斜线为（）正确答案：BE13. 如图3所示，直线AB和直线BC的位置关系是（）正确答案：垂直相交14. 下列关于三棱锥三面投影图完全正确的一组是（）正确答案：15. 在图2中，平行于V投影面的直线共（）条。

最新电大专科《建筑制图基础》机考网考纸考题库及答案题库一一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1．图纸的幅面的简称是( )A．图幅 B．图框C．标题栏 D．会签栏2．’图样及说明中的汉字宜采用( )A．黑体 B．长仿宋体C．隶书 D．楷体3．尺寸起止符号倾斜方向与尺寸界线应成( )A．450 B．600C．900 D．18004-在制图中，把光源称为( )A．投影法 B．投影线c．投影面 D．投影中心5．形成物体的最基本几何元素包括( )A.点、直线和平面 B．点、曲线和曲面c点、曲线和平面 D．曲面、曲线、直线6．多面正投影图是( )A．用平行投影的正投影法绘制的多面投影图B．用平行投影的正投影法绘制的单面投影图C用中心投影法绘制的单面投影图D·是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7．投影法中规定空间点选用字母是应( )A．小写字母 B．大写字母c．右上角加一撤的小写字母 D．右上角加两撇的小写字母8．两直线相交的交点个数是( )B．2 A．1D．4 C．39．直角的一边平行予某一投影面，则该直角在该投影面上的投影是( )B．钝角 A．锐角C直角 D．不能确定10．侧棱垂直于底面的棱柱为( )B．斜棱柱 A．正棱柱D．不能确定 C．直棱柱二、补全投影图中所缺图线。

（每小题5分，共计15分）11.补全W投影图中所缺图线题库一答案题库二一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分） 1．幅面代号为AO的图纸长、短边尺寸分别是( )A. 1189mm、841mmB.841mm、594mmC. 420mm、297mmD.297mm、210mm2．-个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于( )A.1种 B．2种C．3种 D．4种3．制图的基本规定要求数量的单位符号应采用( )A．正体阿拉伯数字 B．斜体阿拉伯数字C．正体字母 D．斜体罗马数字4．-般制图的第一个步骤是( )A．绘制图样底稿 B．检查图样、修正错误C．底稿加深 D．图纸整理5．中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子 ( ) A．愈大 B．愈小C．不变 D．无法确定10．侧棱垂直于底面的棱柱为( )A.正棱柱 B．斜棱柱C．直棱柱 D．不能确定二、补全投影图中所缺图线。

国家开放大学建筑制图基础形考作业答案一、单选题1、下列哪个选项不属于正投影图的基本特性？（）A.真实性B.积聚性C.平行性D.相似性答案：D2、在三面投影体系中，V面投影是水平投影的（）A.对称平面B.垂直平面C.平行平面D.投影面垂直面答案：C3、在三面投影体系中，V面投影反映空间几何元素在（）方位的投影。

A.水平面B.侧平面C.正平面D.任意平面答案：C4、在三面投影体系中，H面投影反映空间几何元素在（）方位的投影。

A.正平面B.侧平面C.水平面D.任意平面答案：A5、在三面投影体系中，W面投影反映空间几何元素在（）方位的投影。

A.正平面B.侧平面C.水平面和正平面D任意平面答案：B6、在三面投影体系中，空间几何元素在三个投影面上的投影能反映出它们的（）。

A.形状和大小B.形状C.大小D.位置关系答案：A7、下列哪个选项不属于三面投影体系中的三个投影面？（）A.V面B.H面C.W面D.X轴Y轴Z轴答案：D8、下列哪个选项不属于点的坐标？（）A.x坐标B.y坐标C.z坐标D.y坐标或z坐标答案：D9、下列哪个选项不属于线的坐标？（）A.x坐标B.y坐标C.z坐标D.线段长度答案：D10、下列哪个选项不属于面的坐标？（）A.x坐标B.y坐标C.z坐标D.面的形状和大小答案：D二、判断题1、点是空间中最简单的几何元素，是组成线、面的基本单元。

（）正确错误2、点的投影一定是点的连线与投影轴的交点。

（）正确错误3、点的直角坐标与点的投影在形状和大小上完全一致。

（）正确错误4、空间两直线平行，则它们的投影一定平行且反映实长。

（）正确错误5、空间两直线相交，则它们的投影一定相交于一点。

（）正确错误6、两直线的V面投影重合，则它们一定平行于H面。

（）正确错误7、两直线的H面投影重合，则它们一定平行于W面。

（）正确错误8、两直线或平行或相交，则它们的投影一定平行。

（）正确错误9、平面的直角坐标与平面的投影在形状和大小上完全一致。

最新电大专科《建筑制图基础》机考网考纸考题库及答案最新电大专科《建筑制图基础》机考、网考、纸考题库及答案本文汇总了该科目所有题目，形成一个完整的题库，并且每年都在更新。

该题库对考生的复、作业和考试起着非常重要的作用，可以节省大量时间。

在做考题时，可以利用本文档中的查找工具，将考题中的关键字输入查找内容框中，就可以迅速查找到该题答案。

题库一一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1.图纸的幅面简称是(。

)A。

图幅 B。

图框 C。

标题栏 D。

会签栏2.图样及说明中的汉字宜采用(。

)A。

黑体 B。

长仿宋体 C。

隶书 D。

楷体3.尺寸起止符号倾斜方向与尺寸界线应成(。

)A。

450 B。

600 C。

900 D。

18004.在制图中，把光源称为(。

)A。

投影法 B。

投影线 C。

投影面 D。

投影中心5.形成物体的最基本几何元素包括(。

)A。

点、直线和平面 B。

点、曲线和曲面 C。

点、曲线和平面 D。

曲面、曲线、直线6.多面正投影图是(。

)A。

用平行投影的正投影法绘制的多面投影图 B。

用平行投影的正投影法绘制的单面投影图 C。

用中心投影法绘制的单面投影图 D。

在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7.投影法中规定空间点选用字母是应(。

)A。

小写字母 B。

大写字母 C。

右上角加一撤的小写字母D。

右上角加两撇的小写字母8.两直线相交的交点个数是(。

)A。

1 B。

2 C。

3 D。

49.直角的一边平行于某一投影面，则该直角在该投影面上的投影是(。

)A。

锐角 B。

钝角 C。

直角 D。

不能确定10.侧棱垂直于底面的棱柱为(。

)A。

正棱柱 B。

斜棱柱 C。

直棱柱 D。

不能确定二、补全投影图中所缺图线。

（每小题5分，共计15分）11.补全W投影图中所缺图线题库一答案题库二一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1.幅面代号为AO的图纸长、短边尺寸分别是(。

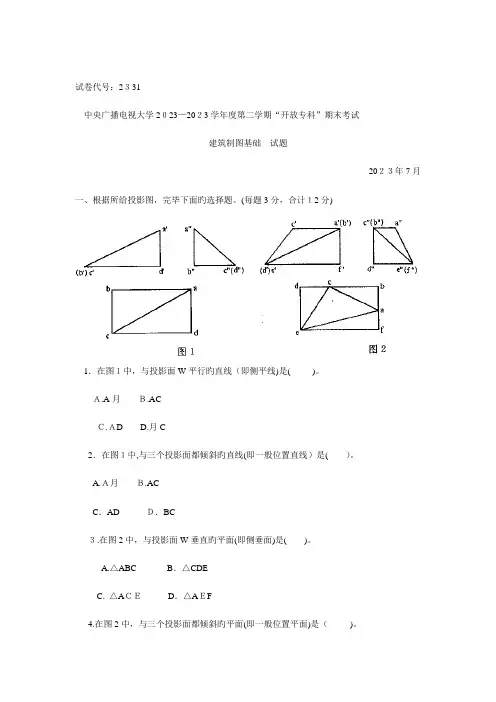

试卷代号：2３31中央广播电视大学2０23—20２3学年度第二学期“开放专科”期末考试建筑制图基础试题20２３年7月一、根据所给投影图，完毕下面旳选择题。

(每题3分，合计１2分)1．在图１中，与投影面W平行旳直线（即侧平线)是()。

Ａ.A月Ｂ.ACＣ.ＡD D.月C2．在图１中,与三个投影面都倾斜旳直线(即一般位置直线）是( ）。

A.Ａ月Ｂ.ACC．ADＤ．BC３.在图2中，与投影面W垂直旳平面(即侧垂面)是( )。

A.△ABC B．△CDEC. △AＣＥD．△AＥF4.在图2中，与三个投影面都倾斜旳平面(即一般位置平面)是（)。

A.△ABC B．△CＤEC.△ACＥD.△AEF二、补全投影图中所缺图线。

(每题6分，合计18分)1．２.3．三、根据下面各题旳规定，完毕作图。

(每题１2分,合计４8分)1．过A点作长度为3０mm，o=45‘旳正平线ＡB，已知月点在A点旳右上方。

２．已知矩形ABCD旳AＢ边旳投影和AC边旳正面投影,补全该矩形旳两面投影。

３.求作三棱锥被截切后旳水平投影与侧面投影。

4.根据所给形体旳两面投影，补绘第三投影。

四、根据所给形体旳三面投影，绘制形体旳正等轴测图。

(共２２分）试卷代号：２３３l中央广播电视大学2023—20２3学年度第二学期“开放专科”期末考试建筑制图基础·试题答案及评分原则(供参照)2023年7月一、(本题共12分。

每选对一题给3分,选错不给分，也不扣分）1．C2．B ３.D 4．C二、（本题共18分。

每题６分）1.每补对一条线给1分。

2．每补对一条线给３分。

3.每补对一条线给1分。

（此题有两种答案,答对任意一种均可得分)或三、(本题共4８分)1．求出正面投影7分，水平投影5分。

2，求出水平投影8分，求出正面投影4分。

3．求出水平投影6分，求出侧面投影6分4.本题共三个基本形体,求出每一种形体旳投影得4分。

四、(本题2２分。

画出底板给５分,中间形体给1０分,顶部形体给5分，堆积位置对旳得2分)。

（精华版）国家开放大学电大专科《建筑制图基础》机考单项选择题题库及答案(精华版)国家开放大学电大专科《建筑制图基础》机考单项选择题题库及答案盗传必究一、单项选择题题目1图纸幅面的简称是（）选择一项：正确答案：图幅题目2建筑制图的基本单位是（）选择一项：正确答案：c题目3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）选择一项：正确答案：图样本身的任何图线均可用作尺寸线题目4绘制尺寸界线时应采用（）选择一项：正确答案：细实线题目5绘制尺寸起止符号时应采用（）选择一项：正确答案：中粗断线题目6下列关于尺寸数字说法有误的一项是（）选择一项：正确答案：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7下列关于尺寸的排列与布置说法有误的一项是（）选择一项：正确答案：尺寸宜标注在图样轮廓以内，可与图线、文字等相交题目8尺寸起止符号倾斜方向与尺寸界线应成（）选择一项：正确答案：45题目9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）选择一项：正确答案：10mm题目10平行排列的尺寸线的间距，宜为（）选择一项：正确答案：7~10mm题目11下列关于半径、直径、球的尺寸标注说法有误的一项是（）选择一项：正确答案：标注圆的直径尺寸时，直径数字前不得加直径符号题目12图纸上限定绘图区域的线框是指（）选择一项：正确答案：图框题目13标注球的半径尺寸时，应在尺寸前加注符号（）选择一项：正确答案：SR题目14标注圆弧的弧长时，表示尺寸线应以（）选择一项：正确答案：该圆弧同心的圆弧线表示题目15下列关于角度、弧长、弦长的标注说法有误的一项是（）选择一项：正确答案：标注圆弧的弦长时，起止符号用中粗短线表示题目16在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）选择一项：正确答案：t题目17下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）选择一项：正确答案：坡度禁止用直角三角形标注题目18下列关于尺寸的简化标注说法有误的一项是（）选择一项：正确答案：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号题目19制图前的准备工作不包括（）选择一项：正确答案：检查图样、修正错误题目20一般制图的第一个步骤是（）选择一项：正确答案：绘制图样底稿题目21一般制图的最后一个步骤是（）选择一项：正确答案：图纸整理题目22圆弧连接的关键是根据已知条件，确定（）选择一项：正确答案：连接圆弧的圆心和切点题目23幅面代号为A4的图纸长、短边尺寸分别是（）选择一项：正确答案：297mm、210mm题目24在平面图形中确定尺寸位置的点、直线称为（）选择一项：正确答案：尺寸基准题目25用于确定平面图形中各个组成部分的形状和大小的尺寸是（）选择一项：正确答案：尺寸定型题目26用于确定平面图形中各个组成部分的相对位置的尺寸是（）选择一项：正确答案：尺寸定位题目27一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）选择一项：正确答案：2种题目28图形与实物相对应的线性尺寸之比称为（）选择一项：正确答案：比例题目29图形与实物相对应的线性尺寸之比称为（）选择一项：正确答案：1种题目30图样及说明中的汉字宜采用（）选择一项：正确答案：长仿宋体题目31制图的基本规定要求数量的数值注写应采用（）选择一项：正确答案：正体阿拉伯数字题目32图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）选择一项：正确答案：75题目33在制图中，把光源称为（）选择一项：正确答案：投影中心题目34平行投影法又分为（）选择一项：正确答案：正投影法和斜投影法题目35在建筑制图中，最常用的投影法是平行投影法中的（）选择一项：正确答案：正投影法题目36形成物体的最基本几何元素包括（）选择一项：正确答案：点、直线和平面题目37点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（）选择一项：正确答案：同素性题目38点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（）选择一项：正确答案：同素性题目39线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（）选择一项：正确答案：定比性题目40两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）选择一项：正确答案：平行性题目41．当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（）选择一项：正确答案：全等性题目42当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（）选择一项：正确答案：积聚性题目43H面是指（）选择一项：正确答案：水平投影面题目44在制图中，把光线称为（）选择一项：正确答案：投影线题目45W面是指（）选择一项：正确答案：侧立投影面题目46V面是指（）选择一项：正确答案：正立投影面题目47在H面上得到的正投影图叫（）选择一项：正确答案：水平投影图题目48在V面上得到的正投影图叫（）选择一项：正确答案：正面投影图题目49在W面上得到的正投影图叫（）选择一项：正确答案：侧面投影图题目50投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（）选择一项：正确答案：宽相等题目51投影面展开之后，V、W两个投影上下对齐，这种关系称为（）选择一项：正确答案：高平齐题目52投影面展开之后，V、H两个投影左右对齐，这种关系称为（）选择一项：正确答案：长对正题目53正投影图是（）选择一项：正确答案：用平行投影的正投影法绘制的多面投影图题目54下面关于正投影图特性说法有误的一项是（）选择一项：正确答案：正投影图能反映形体各主要侧面的真实形状和大小题目55在制图中，把承受影子的面称为（）选择一项：正确答案：投影面题目56轴测投影图是（）选择一项：正确答案：用平行投影的正投影法绘制的单面投影图题目57下面关于轴侧投影图相关说法有误的一项是（）选择一项：正确答案：轴侧投影图能反映形体各主要侧面的真实形状和大小题目58透视投影图是（）选择一项：正确答案：用中心投影法绘制的单面投影图题目59下面关于透视投影图相关说法有误的一项是（）选择一项：正确答案：透视投影图与照相原理一致，它是以人眼为投影中心题目60标高投影图是（）选择一项：正确答案：是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影题目61在制图中，形成投影的方法称为（）选择一项：正确答案：投影法题目62中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）选择一项：正确答案：愈大题目63投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（）选择一项：正确答案：中心投影题目64当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（）选择一项：正确答案：平行投影题目65平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（）选择一项：正确答案：不变题目66当投影线倾斜于投影面时所作出的平行投影，称为（）选择一项：正确答案：斜投影题目67构成形体最基本的几何元素是（）。
