无线局域网基础培训

  • 格式：pdf
  • 大小：3.83 MB
  • 文档页数：81

系统参数
信噪比与误码（比特）率 与接收信号电平、噪声与干扰情况、调制解调方 式以及接收机结构有关。 通信距离 与发射功率、接收灵敏度、天线增益和环境情况 有关。
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
三种发送及接收技术
• 扩频(Spread Spectrum)技术
无线局域网的几个主要工作过程
• • • • 扫频 关联（Associate） 重关联（Reassociate） 漫游
由网络访问点提供的，客户可 在建筑物和园区环境中无障碍移动的 能力叫做漫游。客户在网络无形中被 一个访问点转移到另一个访问点，并 且保证漫游在至少有一个访问点的范 围内保持网络连接。
发射与接收系统的组成
发 射 机
信源
信源编码
信道编码
上变频
功放
A/D 压缩 纠错
调制 扩频
接 收 机
信宿
信源解码
信道解码
下变频
低噪 放
D/A 解压缩 纠错
Jun 28 , 2005
解调 解扩
Convergere Digital Network Co.,Ltd. Farhill
发射的功率
微功率（<=10mW）、中功率、大功率（>1W） 电平：电信号的大小程度（水平），可用电压、电 流或功率表示。 分贝（dB）：1dB=10lg（E1/E2) dBm：dBm=10lg(X/1mW), 10dBm-10mW dBu: dBu=10lg(X/1uW) dBuV: dBuV=20lg(X/1uV)
Jun 28 , 2005 Convergere Digital Network Co.,Ltd. Farhill
速率与距离
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
无线局域网络的安全性
• • • • • 服务区标示符(SSID) 物理地址（MAC）过滤 连线对等保密（WEP） 虚拟专用网络（VPN） 端口访问控制技术（802.1x）
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
信道速率
IEEE802.11: 1Mbps/2Mbps IEEE802.11b: 1Mbps/2Mbps/5.5Mbps/11Mbps IEEE802.11a: 6M/9M/12M/18M/24M/36M/48M/54Mbps IEEE802.11g: 1M/2M/5.5M/11M/22M/33Mbps 6M/9M/12M/18M/24M/36M/48M/54Mbps
Jun 28 , 2005 Convergere Digital Network Co.,Ltd. Farhill
20dBm-100mW
接收机参数
工作频率与带宽 信道选择性 噪声系数（NF） 增益 接收灵敏度：与噪声系数和增益等有关，常用dBuV 或 dBm（负值）表示。
Jun 28 , 2005 Convergere Digital Network Co.,Ltd. Farhill
• •
直序（Direct Sequence,ds）扩频-DSSS 跳频（Frequeny Hopping，FH）扩频-FHSS
• 红外（Infared）技术 • 窄带（Narrow Band）技术
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
无线网络体系结构
点对点（PTP）与点对多点（PTMP） 全分布式 无中心，Ad-Hoc 有中心 Infrastructure
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
点到点的连接方式
Client
Server
Jun 28 , 2005
1µ m
1nm
1km
1m
1cm
波长 m
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
无线电波
频率－赫兹（Hz） 波长－米（m） 频率与波长关系： 光速＝频率*波长
n = 10 − 9
c = 3 × 10 m / s
8
µ = 10 − 6
5.15-5.25
5.725-5.825
美国
国家信息基础设施 IEEE802.11a
5.725-5.850
中国
5.0 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8
扩频微波设备
GHz
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
Convergere Digital Network Co.,Ltd. Farhill
无线网络层次结构
网络层 网络层 逻辑链路层 逻辑链路层 （ LLC） （ LLC） 媒质接入控制层 媒质接入控制层 （MAC） （MAC） 物理层 物理层
网络操作系统 驱动程序，收发数据 LAN控制，数据到帧 调制解调，帧到物理帧
电磁波谱
频 率 Hz
1Hz
பைடு நூலகம்
1kHz
1MHz
1GHz
1 .0
10 2
长波
10 4
10 6
10 8 10 10 10 12 10 14 10 16 10 18 10 20 10 22 10 24
FM,TV 红外线 微波 紫外线
AM 短波
可见光 X射 线
γ
射线
10 8
10 6
10 4
10 2
1 .0 10 −2 10 −4 10 −6 10 − 8 10 − 10 10 − 12 10 −14 10 − 16 10 −18
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
无线电信号传播方式
绕射（地波）传播 直射（视距）传播 折射和反射（天波）传播 散射传播
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
Jun 28 , 2005 Convergere Digital Network Co.,Ltd. Farhill
5G频段分配
室内200mW 5.15-5.35 室外1W 5.470-5.725
欧洲
5.15-5.25
Hiperlan
日本
室内200mW
室外1W 5.25-5.35
室外4W
高速无线接入
Convergere Digital Network Co.,Ltd. Farhill
点到多点的连接方式
Server
Client
Client
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
中继连接
Server
Client
Client
传播方式与信号频率
决定传播方式和传播特点的关键因素是无线电信 号的频率。 • 绕射（地波）传播－中、低频（中、长波） • 直射（视距）传播－超高频（超短波）以上频率 • 折射和反射（天波）传播－高频（短波） • 散射传播－高频（短波）以上频率
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
Jun 28 , 2005 Convergere Digital Network Co.,Ltd. Farhill
影响无线局域网性能的因素
•传输功率 •天线类型和方向 •噪声和干扰 •建筑物结构 •无线访问点摆放的位置
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
扩频技术
频 谱 (MHz)
88 103 FM波段
2400
功率r
功率
抗干扰能力强 低谱密度，内在保密 高链路可靠性 多址能力 室内不需视线传播 ISM波段不需执照
2500
频率
标准无线传送
2400 频 率 扩频传送
扩频方式： 直扩（DS) 跳频(FH) 跳时（TH） 线性调频（Chirp)
Jun 28 , 2005
Secure Radio Links
Jun 28 , 2005 Convergere Digital Network Co.,Ltd. Farhill
健康问题
人体是一个导体和天线 吸收电磁波，产生生物效应－－热与生物变异 频率、功率与致病
k = 103 M = 106 G = 109 T = 1012
单位缩写
Jun 28 , 2005
Convergere Digital Network Co.,Ltd. Farhill
频段与波段
代号 －1 0 1 2 3 4 5 6 7 8 9 10 11 12 频带名称 至低频（TLF） 至低频（TLF） 极低频（ELF） 超低频（SLF） 特低频（ULF） 甚低频（VLF） 低频（LF） 中频（MF） 高频（HF） 甚高频（VHF） 特高频（UHF） 超高频（SHF） 极高频（EHF） 至高频（THF） 频率范围(Hz) 0.03-0.3 0.3-3 3-30 30-300 300-3k 3k-30k 30k-300k 300k-3M 3M-30M 30M-300M 300M-3G 3G-30G 30G-300G 300G-3T 微 波 波段名称 至长波、千兆米波 至长波、百兆米波 极长波 超长波 特长波 甚长波 长波（LW） 中波（MW） 短波（SW） 米波 分米波 厘米波 毫米波 丝米波或亚毫米波 波长范围(m) 10000－1000M 1000-100M 100-10M 10-1M 1000-100k 100-10k 10-1k 1000-100 100-10 10-1 1-0.1 0.1-0.01 0.01-0.001 0.001-0.0001

合集下载

华为WLAN基础知识

华为WLAN基础知识


Association
IP network
Intra -AC roam association
2. AP1和AP2连接的是同一个控制器AC
这种漫游很简单，因为控制器AC只需更新
其表，以便使用连接到AP2的LWAPP隧道 、 来找到客户端即可。在控制器内，很容易 、
AP1
Intra -AC roaming
Wi-Fi＝采用802.11技术的WLAN
结合的产物。它以无线多址信道作为传输
媒介，利用电磁波完成数据交互，实现传 统有线局域网的功能。
移动化
无线、高带宽、低成 本
2.5G/3G
WLAN
Modem
ADSL/LAN
宽带化
Wi-Fi ：wireless fidelity（无线保真）。 WI-FI联盟1999年8月成立，负责WLAN产品之 间的互操作性认证。
WA632 室内分布型大功率胖瘦一体化AP
(500mw:b/g) Huawei Confidential
WLAN产品系列-AP
智邦系列AP
WA601 室内放装型胖AP
(100mw:b/g)
WA631 室内分布型大功率胖瘦一体化AP
(500mw:b/g)
WA651 /WA656 室外大功率胖AP
(500mw:b/g)
Ruckus系列AP
WA602 室内放装型胖瘦一体化AP
(100mw:b/g) HUAWEI TECHNOLOGIES CO., LTD.
ESS
WA 6XX AP1
DS AP2
WA 6XX
Service set identify (SSID1)
BSS2
•ESS (Extended Service Set)是采用相同的SSID的多个BSS形成的更大规模的虚拟

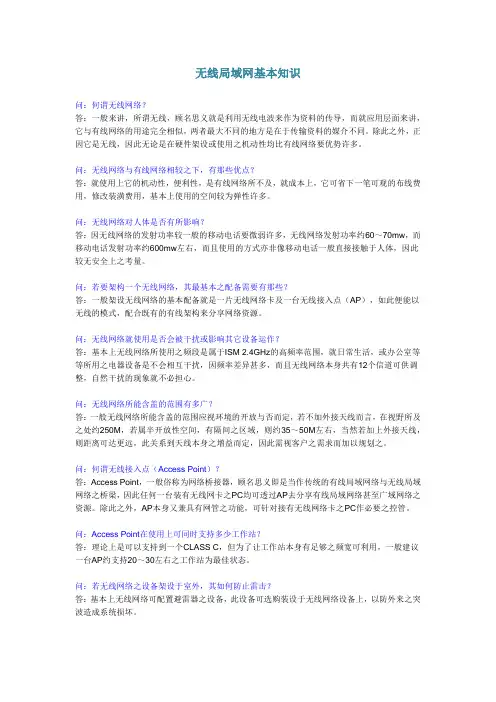

无线局域网基本知识
