铣床的主要组成部分和作用

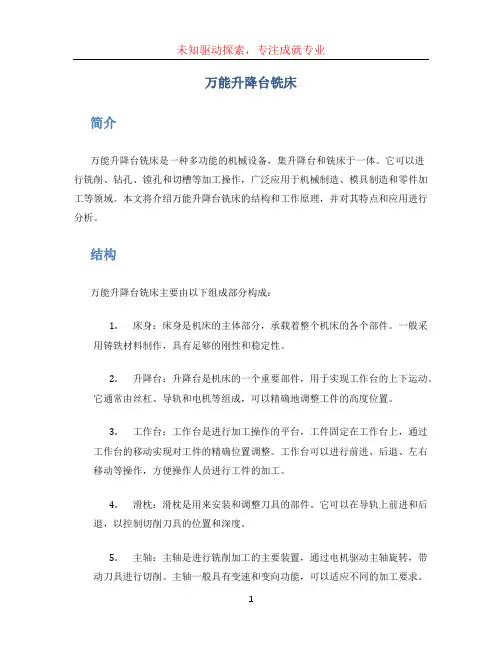

万能升降台铣床简介万能升降台铣床是一种多功能的机械设备，集升降台和铣床于一体。

它可以进行铣削、钻孔、镗孔和切槽等加工操作，广泛应用于机械制造、模具制造和零件加工等领域。

本文将介绍万能升降台铣床的结构和工作原理，并对其特点和应用进行分析。

结构万能升降台铣床主要由以下组成部分构成：1.床身：床身是机床的主体部分，承载着整个机床的各个部件。

一般采用铸铁材料制作，具有足够的刚性和稳定性。

2.升降台：升降台是机床的一个重要部件，用于实现工作台的上下运动。

它通常由丝杠、导轨和电机等组成，可以精确地调整工件的高度位置。

3.工作台：工作台是进行加工操作的平台，工件固定在工作台上，通过工作台的移动实现对工件的精确位置调整。

工作台可以进行前进、后退、左右移动等操作，方便操作人员进行工件的加工。

4.滑枕：滑枕是用来安装和调整刀具的部件。

它可以在导轨上前进和后退，以控制切削刀具的位置和深度。

5.主轴：主轴是进行铣削加工的主要装置，通过电机驱动主轴旋转，带动刀具进行切削。

主轴一般具有变速和变向功能，可以适应不同的加工要求。

6.控制系统：控制系统是机床的大脑，负责控制各个部件的运动和加工过程。

它通常由数字控制系统和人机界面组成，操作简便，能够实现多种加工模式和功能。

工作原理万能升降台铣床的工作原理如下：1.首先，操作人员将工件固定在工作台上，调整工作台的位置和角度，使工件处于需要加工的位置。

2.接下来，操作人员通过控制系统设定加工参数，如切削速度、进给速度和切削深度等。

3.当加工参数设定完成后，操作人员启动主轴电机，主轴开始旋转，刀具开始进行切削。

4.同时，升降台开始上下运动，通过调节丝杠和导轨的位置，实现工作台的高度调整。

5.操作人员可以通过控制滑枕的运动，调整刀具相对工件的位置和切削深度。

6.加工过程中，操作人员可以通过控制系统监控切削状态和调整加工参数，以实现更好的加工效果。

7.加工完成后，操作人员停止主轴电机和升降台的运动，取出加工好的工件。

铣床的主要结构与运动分析 - 机床铣床主要由底座、床身、悬梁、刀杆支架、工作台、溜板箱和升降台等部分组成。

其结构如下图所示。

万能铣床外形简图1 －底座2 －主轴变速手柄3 －主轴变速数字盘4 －床身5 －悬梁6 －刀杆支架7 －主轴8 －工作台9 －工作台纵向操纵手柄 10 －回转台11 －床鞍 12 －工作台升降及横向操纵手柄 13 －进给变速手柄及数字盘 14 －升降台主运动：主轴带动铣刀的旋转运动。

进给运动：工作台的上下、前后及左右三个方向的移动为进给运动。

◇铣床的电力拖动形式及把握要求1 ．主运动铣刀的主运动由一台笼型异步电动机 M1 拖动。

并能进行顺铣和逆铣。

2 ．进给运动铣床的进给运动一台进给电动机 M2 拖动，三个方向的选择由操纵手柄转变传动链来实现，每个方向上都有正反向运动，因此要求进给电动机能正反转。

同一时间只允许工作台向一个方向移动，故三个方向的运动之间应有联锁爱护。

3 ．帮助运动铣床的帮助运动为工作台上下、左右、前后三个方向上的快速移动。

它是通过接受快速电磁铁 YA2 吸合来转变传动链的传动比从而实现快速移动的。

4 ．变速冲动为保证变速时齿轮易于啮合，减小齿轮端面的冲击，要求变速时有电动机冲动（短时转动）把握。

5 ．联锁把握依据工艺要求，主轴旋转与工作台进给应有联锁把握，即进给运动要在铣刀旋转之后才能进行，加工结束时必需在铣刀停转前停止进给运动；圆工作台的旋转运动与工作台的上下、左右、前后三个方向的运动之间也有联锁把握，即圆工作台旋转时，工作台不能向其他方向移动。

6 ．两地把握为操作便利，应能在两处把握各部件的起动停止。

7 ．冷却泵把握由一台电动机 M3 拖动，供应铣削时的冷却液。

简述数控铣床的各部分组成及其功能
数控铣床是一种用于加工金属、塑料等材料的机床，它是通过计算机
程序控制刀具和工件的移动来实现精密加工的。

下面将详细介绍数控
铣床的各部分组成及其功能。

1. 机身：数控铣床的主体部分，通常由铸造或焊接而成。

它支撑着所
有其他组件，并提供了稳定的加工平台。

2. 工作台：位于机身上方，用于固定待加工的工件。

通常由T型槽和
螺纹孔组成，以便夹紧和固定不同形状和大小的工件。

3. 刀架：用于固定刀具并使其能够在三个方向上移动。

刀架通常由主轴、伸缩臂、升降装置和旋转装置等组成。

4. 主轴：负责驱动刀具旋转并提供加工力。

主轴通常由电机、变速器、轴承和冷却系统等组成。

5. 控制系统：负责编程、监测和控制整个加工过程。

它包括计算机、
数控系统、编程软件和操作面板等组件。

6. 切削液系统：用于冷却和润滑切削过程中的刀具和工件。

它通常由
泵、储液箱、喷嘴和管道等组成。

7. 夹具：用于夹紧工件以保持其稳定性。

夹具通常由夹具底座、夹紧块和螺栓等组成。

8. 传感器：用于测量加工过程中的各种参数，如位置、速度、力和温度等。

传感器通常包括编码器、位移传感器和压力传感器等。

总之，数控铣床是一种高精度的机床，它由多个部分组成，每个部分都有特定的功能，共同协作实现精密加工。

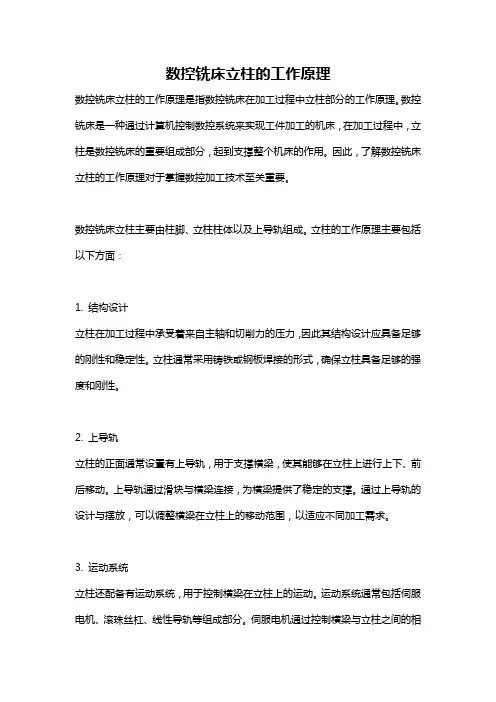

数控铣床立柱的工作原理数控铣床立柱的工作原理是指数控铣床在加工过程中立柱部分的工作原理。

数控铣床是一种通过计算机控制数控系统来实现工件加工的机床，在加工过程中，立柱是数控铣床的重要组成部分，起到支撑整个机床的作用。

因此，了解数控铣床立柱的工作原理对于掌握数控加工技术至关重要。

数控铣床立柱主要由柱脚、立柱柱体以及上导轨组成。

立柱的工作原理主要包括以下方面：1. 结构设计立柱在加工过程中承受着来自主轴和切削力的压力，因此其结构设计应具备足够的刚性和稳定性。

立柱通常采用铸铁或钢板焊接的形式，确保立柱具备足够的强度和刚性。

2. 上导轨立柱的正面通常设置有上导轨，用于支撑横梁，使其能够在立柱上进行上下、前后移动。

上导轨通过滑块与横梁连接，为横梁提供了稳定的支撑。

通过上导轨的设计与摆放，可以调整横梁在立柱上的移动范围，以适应不同加工需求。

3. 运动系统立柱还配备有运动系统，用于控制横梁在立柱上的运动。

运动系统通常包括伺服电机、滚珠丝杠、线性导轨等组成部分。

伺服电机通过控制横梁与立柱之间的相对运动，实现工件的精确定位和定位精度。

4. 润滑系统为了确保立柱的正常工作，还需要配备润滑系统。

润滑系统通过给立柱、滚珠丝杠、线性导轨等部件提供润滑油脂，减小运动的摩擦，延长机床使用寿命。

5. 安全系统数控铣床立柱通常还配备有安全系统，用于保护操作人员和机床的安全。

安全系统通常包括门禁装置、急停按钮、防护罩等组成部分，能够实时监测机床的工作状态，并在发生异常情况时及时做出反应，保障操作人员的安全。

综上所述，数控铣床立柱的工作原理包括结构设计、上导轨、运动系统、润滑系统以及安全系统等多个方面。

了解数控铣床立柱的工作原理，可以更好地掌握数控加工技术，并为机床的维护与调试提供指导和参考，进一步提高机床的加工精度和工作效率。

铣床的结构及操作方法
铣床是一种常用的机械加工设备，其主要功能是通过对工件进行旋转和切削来加工出所需的形状和尺寸。

铣床的结构通常包括以下部分：
1. 床身：铣床的主体支架，一般采用铸铁或钢制造。

2. 工作台：工件夹持装置，在床身上移动，一般由电机、液压或手摇控制。

3. 主轴箱：带有主轴放置装置，可以垂直于工作台或水平移动，用于拆卸、更换和修理铣刀。

4. 进给机构：控制工件在水平和竖直方向的进给速度。

5. 光电尺：用于检测和管理主轴箱和工作台的位置。

6. 冷却系统：用于降低加工过程中摩擦和热量的产生。

操作铣床需要掌握以下几个步骤：
1. 调整铣刀：根据需要调整、更换或安装铣刀。

2. 夹持工件：将工件放置在工作台上，并使用合适的夹具将其夹紧。

3. 调整工作台：根据需要，调整工作台的位置和旋转角度。

4. 开启主轴：开启主轴箱并调整其速度和功率。

5. 进给工件：通过进给机构控制工件在水平和竖直方向的进给速度。

6. 整理铣床：加工完成后，清除床身和工作台上的碎片和油脂，将铣刀安装回原位。

7. 关闭铣床：关闭主轴箱和冷却系统，然后关闭铣床。

数控铣床的结构组成
数控铣床是在一般铣床的基础上发展起来的一种自动加工设备，两者的加工工艺基本相同，结构也有些相似。

接下来，小编为大家分享数控铣床的结构组成，快来看看吧!
基本结构
数控铣床形式多样，不同类型的数控铣床在组成上虽有所差别，但却有许多相似之处。

下面以XK5040A 型数控立式升降台铣床为例介
绍其组成情况。

Ⅺ锯040A 型数控立式升降台铣床配有Ⅳ四3MA 数控
系统，采用全数字交流伺服驱动。

该机床由6 个主要部分组成.即床身部分，铣头部分，工作台部分，横进给部分，升降台部分，冷却、润滑部分。

床身内部布局合理，具有良好的刚性，底座上设有4 个调节螺栓，便于机床进行水平调整，切削液储液褴设在机床座内部。

系统分类
①冷却系统。

机床的冷却系统是由冷却泵、出水管、回水管、开关及喷嘴等组成，冷却泵安装在机床底座的内腔里，冷却泵将切削液从底座内储液池打至出水管，然后经喷嘴喷出，对切削区进行冷却。

②润滑系统及方式。

润滑系统是由手动润捐油泵、分油器、节流阀、油管等组成。

机床采用周期润滑方式，用手动润滑油泵，通过分油器对主轴套筒、纵横向导轨及三向滚珠丝杆进行润滑，以提高机床的使用寿命。

从数字控制技术特点看.由于数控机床采用了伺服电机，应用数字技术实现了对机床执行部件工作顺序和运动位移的直接控制，传统机床的变速箱结构被取消或部分取消了，因而机械结构也大大简化了。

数字控制还要求机械系统有较高的传动刚度和无传动间隙，以确保控制指令的执行和控制品质的实现。

同时.由于计算机水平和控制能力的不断。

铣床使用说明书使用说明书1. 概述铣床是一种常见的机床，广泛应用于金属加工行业。

本使用说明书将为您详细介绍铣床的使用方法、操作要点和注意事项。

2. 铣床的组成铣床主要由以下几个部分组成：2.1 主机：包括机床床身和工作台，用于固定和支撑工件。

2.2 进给系统：负责控制工作台和刀具的运动速度和方向。

2.3 主轴系统：驱动切削刀具旋转，实现加工操作。

2.4 控制系统：用于调节和控制整个铣削过程的参数。

2.5 辅助装置：如冷却液系统、润滑系统等，用于提高加工效率和保证加工质量。

3. 铣床的使用方法3.1 安装与调试在使用铣床之前，首先需要进行安装和调试。

确保机床平稳牢固地固定在地面上，并检查主轴、工作台和进给系统的正常运行。

3.2 工件安装选择适当的夹具将工件固定在工作台上，确保工件与刀具之间有足够的间隙，以避免碰撞和损坏。

3.3 刀具选择根据工件的材料和加工要求选择合适的刀具。

确保刀具的质量和刃状，以获得最佳的加工效果。

3.4 加工参数设置在进行铣削操作之前，需要根据工件材料和加工要求，设置适当的加工参数，如切削速度、进给速度和切削深度等。

3.5 进行铣削操作a. 打开电源并启动铣床，确保铣床处于正常工作状态。

b. 将刀具移至工件表面，通过调节进给轴和进给手柄控制加工速度和方向。

c. 按照预定的路径和深度进行铣削操作，确保操作准确和稳定。

d. 定期清洁加工区域和夹具，保持工作环境整洁。

4. 注意事项4.1 安全操作使用铣床时，请遵循以下安全操作规范：- 穿戴符合规定的个人防护装备，包括手套、安全眼镜和防护罩等。

- 禁止戴着手套和长袖操作，以免被卷入进给系统或切削刀具。

- 注意操作区域周围的安全隐患，保持机台周围的通道畅通无阻。

- 在操作过程中，保持集中注意力，避免分心或疲劳操作。

- 禁止未经许可擅自拆卸或改动机床的任何部件。

4.2 维护保养铣床的正常维护保养是保证其持续稳定运行的关键。

以下是一些建议：- 定期检查和更换润滑油和润滑脂，保持润滑系统的正常工作。

简述数控铣床的基本组成
数控铣床是一种能够以计算机控制对工件进行精密切削的机床。

其主要由以下几个部分组成：
1.床身：数控铣床的床身是整个机床的基础结构，用来承载和支撑各个部件。

2.主轴箱：主轴箱是数控铣床的重要组成部分，主要包括主轴、主轴箱壳体、主轴调速装置等。

3.工作台：工作台是数控铣床的工件安装和加工的平台，可以上下、左右、前后运动。

4.数控系统：数控系统是整个数控铣床的核心，用来控制刀具和工件之间的相对运动。

5.刀库：刀库是数控铣床用来存储刀具的位置，其根据需要可装配不同的刀具。

6.冷却系统：数控铣床加工时需要冷却液来冷却加工区域，散热和冷却切屑。

7.操作单元：数控铣床的操作单元由操作面板和控制柜组成，是操作者和数控系统之间的桥梁。

除了以上几个主要的组成部分外，数控铣床还包括电气系统、润滑系统、机床保护装置等部分，这些都对机床的性能和加工质量起到重要的作用。

数控铣床各部分的名称、作用和数控机床的工作原理
数控铣床可以分为主要部分和辅助部分。

主要部分包括：
1. 主轴：用于安装刀具，进行铣削加工。

2. 工作台：用于夹持工件，使其固定在加工位置。

3. 滑台：用于支持和移动工作台和刀具。

4. 数控系统：控制机床的运动和加工程序，实现高精度的加工。

5. 电气装置：提供电力和信号传输，使机床正常工作。

辅助部分包括：
1. 冷却液系统：用于冷却刀具和工件，减少摩擦和热量。

2. 刀库：储存和管理各种不同类型的刀具。

3. 自动换刀装置：实现自动更换不同刀具，提高加工效率。

4. 夹具：用于固定工件，确保加工过程中工件的稳定性。

数控机床的工作原理是通过数控系统控制电动机的运转，通过传动系统将动力传递到各个运动轴上，从而实现工件的加工。

数控系统根据预先编好的加工程序，通过数字信号控制电机沿不同轴向进行运动，从而实现工件在各个方向上的加工。

数控系统还可以根据预设的加工参数，控制主轴的转速和进给速度，实现不同材料和加工要求下的精确加工。

通过数控铣床的各个部分的协同工作，实现工件的精密铣削。
