液压系统的保压回路方式

顺序阀控制的顺序动作回路
当电磁换向阀 通电时，缸A活 塞上升至终点； 系统压力上升至 顺序阀开启压力 时，缸B活塞上 升。当电磁换向 阀断电时，缸A、 缸B活塞下行。
行程阀控制的顺序动作回路
在图示状态时首先使电磁阀 3通电，则液压缸1的活塞向右 运动。当活塞杆上的挡块压下 行程阀4时，行程阀4换向，使 缸2的活塞向右运动。电磁阀3 断电后，液压缸1的活塞向左运 动，当行程阀4复位后，液压缸 2的活塞也退回到左端。
液压基本控制回路
主回路——开式系统
主回路——闭式系统
压力控制回路——调压回路
压力调定回路是 最基本的调压回 路。溢流阀的调 定压力应该大于 液压缸的最大工 作压力，其中包 含液压管路上各 种压力损失
压力控制回路—远程调压回路
将远程调压阀2接 在主溢流阀1的遥 控口上，调节阀2 即可调节系统工 作压力。主溢流 阀1用来调定系统 的安全压力值
方向控制回路
—锁紧回路
当换向阀处于中位时， 使液控单向阀进油及控制 油口与油箱相通，液控单 向阀迅速封闭，液压缸活 塞向左方向的运动被液控 单向阀锁紧，向右方向则 可以运动，故仅能实现单 向锁紧。
方向控制回路
—锁紧回路
在工程机械液压系统 中常用此类锁紧回路。当 三位四通电磁换向阀处于 中位时，两个液控单向阀 进油及控制油口都与油箱 相通，使两个液控单向阀 迅速关闭，可实现对液压 缸的双向锁紧。
压力控制回路—平衡回路
调整直控平衡阀1的开 启压力，使其稍大于液 压缸活塞及其工作部件 的自重在下腔所产生的 背压。即可防止活塞及 其工作部件的自行下滑。 当液压缸活塞下行时， 回油腔有一定的背压， 所以运动平稳，但功率 损耗较大。
压力控制回路—平衡回路

液压基本回路—增压回路
四、增压回路
使系统某一支路获得 较系统调定压力高的工作
压力
其特征是由增压缸供 油，从而使执行元件2有
较大的出力。
液压基本回路--平衡回路
五、平衡回路

平衡回路的功用在于使执行元件 的回油路上保持一定的背压值，以平 衡重力负载，使之不会因重力而自行 下降。 1.采用单向顺序阀的平衡回路 调整顺序阀的开启压力，使其和 液压缸下腔承压面积的乘积略大于垂 直运动部件的重力，则在重力的作用 下液压缸活塞不能自行下降，这时的 单向顺序阀称为平衡阀。适用于工作 负载固定且活塞闭锁要求不高的场合。
液压基本回路锁紧回路
2.采用液控单向阀的锁紧 回路 当系统停止工作时， 液控单向阀将执行元件的
进出油口关闭，执行元件
被锁紧。
液压基本回路多执行元件控制回路
第四节 多执行元件 控制回路 通过压力、流 量、行程控制来实 现多执行元件的预 定动作要求。 一、顺序动作回路 1.压力控制的顺序动 作回路 1)由顺序阀控制的顺 序动作回路

单 向 顺 序 阀
液压基本回路--平衡回路
2.采用液控制单向阀的平衡回路 不工作时液控制单向阀关 闭，油缸下腔的油液无法排出， 油缸无法下降。当油液上腔通 压力油时，控制油液进入液控 单向阀，使其打开，油缸下腔 的油液排出，油缸下降。
在回路中用液控单向阀闭 锁油液，泄漏少，闭锁性好。 单向节流阀可保证活塞下行运 动的平稳性。
变量泵油缸容积调速回路
速度控制回路--快速和速度换接回路
二、快速动作回路和速度换接回路
(一)快速运动回路

功能：使执行元件获得尽可能大的
工作速度，以提高生产效率，并使
功率得到合理的利用。 1.液压缸差动连接快速运动回路 差动连接和非差动连接的速度之比：

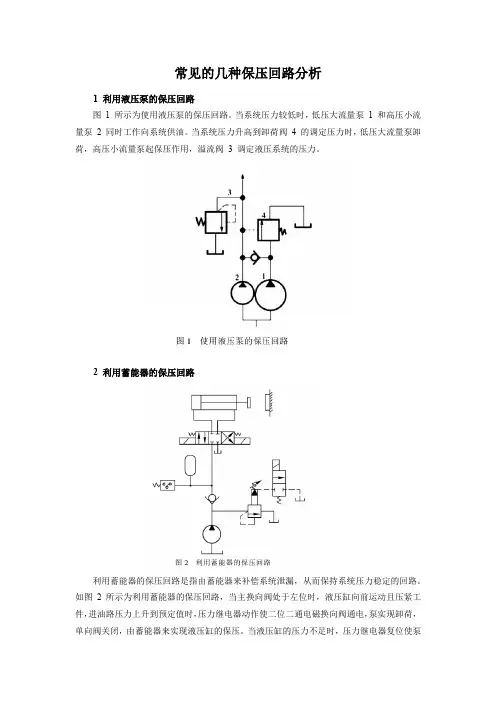

常见的几种保压回路分析
1 利用液压泵的保压回路
图1 所示为使用液压泵的保压回路。

当系统压力较低时，低压大流量泵1 和高压小流量泵2 同时工作向系统供油。

当系统压力升高到卸荷阀 4 的调定压力时，低压大流量泵卸荷，高压小流量泵起保压作用，溢流阀3 调定液压系统的压力。

2 利用蓄能器的保压回路
利用蓄能器的保压回路是指由蓄能器来补偿系统泄漏，从而保持系统压力稳定的回路。

如图2 所示为利用蓄能器的保压回路，当主换向阀处于左位时，液压缸向前运动且压紧工件，进油路压力上升到预定值时，压力继电器动作使二位二通电磁换向阀通电，泵实现卸荷，单向阀关闭，由蓄能器来实现液压缸的保压。

当液压缸的压力不足时，压力继电器复位使泵
重新工作。

3 自动补油保压回路
如图 3 所示自动补油保压回路，其工作原理为：按下启动按钮，电磁铁1YA 得电，换向阀右位工作，液压缸上腔成为压力腔，当其压力上升至上限值时，上触点接电，电磁铁1YA 失电，换向阀处于中位，液压泵实现卸荷，由液控单向阀来实现液压缸的保压。

当液压缸上腔压力下降到预定下限值时，电接触式压力表又发出信号，使1YA 得电，液压泵向系统供油，使得系统压力上升。

当液压缸上腔压力达到上限值时，上触点接电，1Y A 再次失电，液压泵实现卸荷。

这种回路适用于保压时间不太长、保压稳定性要求不太高，但要求功率损失较小的场合。

图3 自动补油式保压回路。

中宽带钢厂液压钳工基础知识培训液压系统有简单的、有复杂的，但这些复杂的回路也是由简单的基本回路组成，因此了解和掌握基本回路，是判断和处理故障的基础，下面就常见的基本回路给大家逐一讲解。

第一节压力控制回路一．调压回路当系统中需要两种以上压力时，可采用多级调压回路。

图4－1为一种采用两个溢流阀的多级调压回路。

图4－2为两个溢流阀串联连接的二级调压回路。

图4－3为一种采用电液比例溢流阀的多级调压回路。

二．减压回路当多油路系统中某一支路需要一稳定的较低压力并可进行调节时，可在系统中设立减压回路。

图4－6为一种可远程控制的两级减压回路，其实与图4－1的区别仅是阀3。

三．卸荷回路当工作部件短时间暂停工作时，一般都让液压泵在空载状态下运转，也就是让泵与电机进行卸荷，一般功率在3Kw以上的液压系统，大多设有能实现这种功能的卸荷回路。

图4－7采用H型（也可用M型、K型）滑阀机能的换向阀组成的卸荷回路图4－8采用二位二通电磁阀与溢流阀并联连接的方法组成卸荷回路。

图4－9中二位二通电磁阀安装在先导式溢流阀的外控油路上，卸荷时（电磁阀通电），泵输出流量通过溢流阀的溢流口流回油箱。

四．保压回路某些机械在其工作循环的某一阶段需要在液压泵卸荷或系统压力变动时，保持其恒定的压力，这就需要在液压系统中设置保压回路。

最简单的办法是在需要保压的油腔设置单向阀，使油液不能回流；要求较高时，常采用补油保压的办法。

图4－13采用蓄能器补油的保压回路，当泵卸荷时，单向阀4把夹紧油路与卸荷回路隔开，由蓄能器5补偿夹紧油路中的泄漏，使其压力基本保持不变。

五．增压与增力回路当系统中某一支路需要较高压力时可采用增压来提高局部工作压力，或采用增力回路使工作部件的输出作用力增大。

图4－15所示，增压器4由一个活塞缸a 和一个柱塞缸b串联而成。

增压倍数等于面积Aa与Ab之比。

六．平衡回路为了防止立式液压缸或垂直运动的工作部件（如起重机起吊重物）由于自重而自行下滑，可设置平衡回路，即，在立式缸的下行回路上设置适当的液阻，使立式缸的回油腔中产生一定的背压与自重相平衡。

26
2)、慢进： 进油路： 换向阀3(右)、换向阀2(左)→ 活 塞缸7(左)和增速缸→活塞慢速向右移动； 回油路：活塞缸7(右)→换向阀2(左)→油箱。 3)、返回： 进油路：换向阀2(右)、换向阀3(右) →活塞缸7(右)→活塞快速向左返回；
27
回油路： • 增速缸6→换向阀2(右)→油箱； • 活塞缸7(左)→液控单向阀→副油箱； • 活塞缸7(左) →换向阀3(右)→换向阀 2(右)→油箱。 特点 这种回路可以在不增加液压泵 流量的情 况下获得较快的速度， 使功率利用比较合理，但结构比较复 杂。
48
三、多缸快慢速互不干扰回路
功用
防止液压系统中的几个液压缸因 速度快慢的不同(因而是工作压力不 同)而在动作上相互干扰。
特点
1)、液压缸6、7各自要完成“快进→工进→快退”的 自动工作循环。 2)、这个回路之所以能实现快慢运动互不干扰，是由 于快速和慢速各由一个液压泵来分别供油，再通过相 应电磁阀进行控制的缘故。
16
1、溢流阀 2、换向阀 3、单向顺序阀
五、保压回路
功 用
使系统 在液压缸不 动或仅有极微小 的位移下稳定地 维持住压力。
1、溢流阀 2、换向阀 3、液控单 向阀 4、电接触 式压力表
17
1、工作原理 • 当换向阀右位接入回路时→缸上腔成为 压力腔→压力到达预定上限值时→电接 触式压力表发生信号→换向阀切换成中 位→这时液压泵卸荷→液压缸由液控单 向阀保压； • 当液压缸上腔压力下降到预定下限值时 →压力表发出信号→换向阀右位接入回 路→泵给缸上腔补油，使其压力上升。 2、特点： 这种回路保压时间长，压力稳定性 高，适用于保压性能较高的高压系统。
24
3、通过增速缸来实现快速运动的回路

5.1.2 减压回路
液压系统中的定 位、夹紧、控制油 路等支路，工作中 往往需要稳定的低 压，为此，在该支 路上需串接一个减 压阀。
主油路压力由溢流阀 调定，主路压力为10MPa
经过减压后 支路压力为3MPa
图为用于工件 夹紧的减压回路。 夹紧时，为了防止 系统压力降低油液 倒流，并短时保压， 在减压阀后串接一 个单向阀。图示状 态，低压由减压阀1 调定；当二通阀通 电后，阀1出口压力 则由远程调压阀2决 定，故此回路为二 级减压回路。
1）qP自动与流量化无关，且自动补 偿泄漏，速度稳定性好。 3）因回路有节流损失，所以η<η容 4）便于实现快进-工进-快退工作循环
39
5.2.4.1 限压式变 量泵和调速阀组 成的调速回路
40
△p = pp – p1（ 0.5MPa ~1MPa） 正常工作，若△p过大，△P大易 发热，过小，v稳定性不好。 特点：
∵ 若负载变化大时，节流损失大，低速工作时，泄漏量 大，系统效率降低。
∴ 用于低速、轻载时间较长且变载的场合时，效率很低 故 本回路多用于机床进给系统中。
5.2.4.2 差压式变量泵 和节流阀调速回路
∵ pP随负载变化而变化，p1也 变化。 ∴ 称变压式容积节流调速回路， 且△qP小η高
因采用了固定阻尼孔，可防 止定子因移动过快而发生振动。
32
（2）功率特性
回路的输入功率 回路的输出功率 回路的功率损失
旁路节流调速只有节
流损失，无溢流损失，
Pp p1qp
功率损失较小。
P1 F p1A1 p1q1
P Pp P1 p1qp p1q1 p1q
回路效率
P1 p1q1 q1
Pp
pq 1p

2. 回油节流调速回路（动画演示）
(1) 该 回路速度负载特性、最大承载 能力、损失功率和效率基本相同。
(2) 与进油节流调速回路的比较
a. 承受负值负载的能力 b.运动平稳性 c.发热及泄漏的影响 d.实现压力控制的方便性 e.停车后的起动性能
3.旁路节流调速回路（动画演示）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
动画演示
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
3.采用液控单向阀的平衡回路 4.采用远控平衡阀的平衡回路
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
（四）卸荷回路
１．功用
是在液压泵不停止 转动时，使其输出的 流量或压力在很低的 情况下工作。
２．类型
（１）换向阀卸荷回路
M、H、K型中位机能的三位换向阀处于中位时，泵即卸荷 。 （动画）
（２）二通插装阀卸荷回路(动画)
当二位二通电磁阀通电后，主阀上腔接通油箱，主阀口全开，泵 即卸荷。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
（七）泄压回路
１．功用 液压系统在保压过程中，由
于油液压缩和机械部分产生弹 性变形，因而储存了相当的能 量，若立即换向，则会产生压 力冲击。因而对容量大的液压 缸和高压系统应在保压与换向 之间采取泄压措施。

而从溢流阀9溢
出回路中多余的 热油，进入油箱 冷却。
（2）定量泵—变量马达回路
马达的调节系统是一个自动的恒功率装置
（3）变量泵—变量马达回路
这种调速回路，实际上是上述两种调速回路的组合。
3．容积节流调速回路
工作原理：用压力补偿变量泵供油， 用流量控制阀调节进入或流出液压 缸的流量来调节活塞杆运动速度， 并使变量泵的输油量自动与缸所需 流量相适应。 效率较高，无溢流损失，用在速度 范围大的中小功率场合。
2.双作用增压器的增压回路
如图7－3b所示,能实现连续增压
四.卸荷回路
功用：在液压泵的驱动电机不频繁
起闭时，使液压泵在压力很低的情
况下运转，以减少功率损失和系统
发热，延长泵和电机的使用寿命。
1．利用二位二通阀旁路卸荷的回路
图5－4所示回路，当二位二通阀左位工作，泵 排除的液压油以接近零压状态流回油箱以节省 动力并避免油温上升。图中二位二通阀系以手 动操作，亦可使用电磁操作。注意二位二通阀 的额定流量必须和泵的流量相适宜。
五.平衡回路
功用：防止执行元件因自重而自行
下落，或下行运动时因自重而造成
失速、失控的不稳定运动。
图 7-7 为 单
向节流阀限
速、液控单
向阀琐紧的
平衡回路
六.保压回路
有的机械设备在工作过程中,常常 要求液压执行机构在其行程终止时, 保持压力一段时间,这时需采用保压 回路。所谓保压回路,就是使系统在 液压缸不动或仅有工件变形所产生
2．利用换向阀卸载的回路
图5－5所示回路，是采用中位串 联型（M型中位机能）换向阀，当阀位 处于中位置时，泵排出的液压油直接 经换向阀的P、T通路流回油箱，泵的 工作压力接近于零。使用此种方式卸 载，方法比较简单，但压力损失较多， 且不适用于一个泵驱动两个或两个以 上执行元件的场所。注意三位四通换 向阀的流量必须和泵的流量相适宜。

液压系统基本回 路
压力控制回路
功用
控制系统整体或系统某一部分旳压 力，满足执行元件对力或力矩所提 出旳要求。
分类
调压*、减压*、卸荷*、保压* 、
平衡等多种回路。
要求：
熟悉和掌握：
调压 减压 卸荷 保压等回路
了解：平衡回路
1.调压回路
功用
为了使系统旳压力与负载相适应并 保持稳定，或为了安全而限定系统 旳最高压力不超出某一数值。
双向调压
分类 <
多级调压
双向调压回路
动画演示
多级调压回路
2.减压回路
功用
使某一支路取得低于泵压旳稳定压力。
分类
单级减压——用一种减压阀即可 二级减压——减压阀+远程调压阀即可
单级减压回路
二级减压回路
3. 卸荷回路
卸荷:卸荷回路旳功能是在液压泵不断
止转动旳情况下，使液压泵在零压或很 低压力下运转，以减小功率损耗、降低 系统发烧、延长液压泵和驱动电动机旳 使用寿命。
容积调速——变化泵和马达旳V
经过变化变量泵或（和）变量马达旳排量来调整速度。优点是无节流损失 和溢流损失、发烧较小、效率高；缺陷是速度稳定性较差。
容积节流调速——既可变化q，又可变化V
用能够自动变化流量旳变量泵与流量控制阀联合来调整速度。缺陷是有节 流损失、优点是无溢流损失、发烧较低、效率较高。
容积调速
3. 容积节流调速回路
go
迅速回路
功用：使执行元件取得必要旳
高速，以提升效率，充分利用 功率。
分类 ：1.液压缸差动连接增速
* 2.双泵供油增速
1.液压缸差动连接迅速回路构成
液压缸差动连接迅速回路工作原理
电磁铁动作顺序表

(1) 进油节流调速回路
进油节流调速回路是将节流 阀装在执行机构的进油路上， 调速原理如图6-20所示。
根据进油节流调速回路的特 点，节流阀进油节流调速回路 适用于低速、轻载、负载变化 不大和对速度稳定性要求不高 的场合。
图6-20 进油节流调速回路
(2) 回油节流调速回路
回油节流调速回路将节流阀安装
活塞的液压作用力Fa推动大 小活塞一起向右运动，液压
缸b的油液以压力pb进入工作 液压缸，推动其活塞运动。
其关系如下：
pb
pa
Aa Ab
三、增压回路
2.双作用增压回路
四、保压回路
有些机械设备在工作过程中，常常要求液压执行机构在 工作循环的某一阶段内保持一定压力，这时就需要采用保 压回路。保压回路可在执行元件停止运动或仅仅有工件变 形所产生的微小位移的情况下使系统压力基本保持不变。
一、启停回路
当执行元件需要频繁地启动或停止时，系统中经常采用 启、停回路来实现这一要求。
二、换向回路 1. 简单换向回路
简单换向回路是指在液压泵和执行元件之间加装普通换向 阀，就可实现方向控制的回路。如图6-2、6-3所示。
2.复杂换向回路
采用特殊设计的机液换向阀，以行程挡块推动机动 先导阀，由它控制一个可调式液动换向阀来实现工作 台的换向，既可避免“换向死点”，又可消除换向冲 击。这种换向回路，按换向要求不同可分为 时间控制 制动式 和 行程控制制动式 两种。
图6-19 采用顺序阀的平衡回路
第三节 速度控制回路
速度控制回路是调节和变换执行元件运动速度的回路，它包 括调速回路、快速回路和速度换接回路。
一、调速回路
调速回路主要有以下三种方式： （1）节流调速回路 （2）容积调速回路 （3）容积节流调速回路

回路简单，调节方便， 若将溢流阀换为比例 溢流阀，则可实现无 级调压，还可远距离 控制，但无功损耗较 大。
液压传动
2、多级调压回路
液压传动
(二)减压回路 功用：使液压系统某一支路获得低于主油路压
力（或泵的压力）的稳定压力。 分类：
单级减压——用一个减压阀即可
＜ 多级减压——用减压阀+远程调压阀即可 无级减压——用比例减压阀即可
液压传动
容积调速回路分类
开式 按油路循环方式 < 闭式 泵—缸式
按所用执行元件不同<
变——定 泵—马达式 < 定——变 变——变
液压传动
（1）泵-定量马达（或缸）容积调速回路
液压传动
变量泵和定量马达容积调速回路工作特性
①
nM = qP/VM ∵ VM = 定值 ∴ 调节qP即可改变nM ② 若不计损失，在调速范围内， T = pPVM/2π=C ∴ 称恒转矩容积调速
→②
←④
← ③
液压传动
2)用压力继电器控制顺序动作回路
工作原理
1YA+，A缸右行完成动作1，碰上挡 铁后，系统压力升高，压力继电器发 讯，使2YA+，B缸右行完成动作2。
液压传动
2、用行程控制顺序动作回路
动作顺序
← ③
A < → ① B< → ②
←
④
液压传动
(二)同步回路
同步回路功用 使两个或两个以上的执行元件能够按照 相同位移或相同速度运动，也可以按一定 的速比运动。
持稳定，或安全保护。
液压传动
压力控制回路分类 调压回路 减压回路 基本回路＜
卸荷回路 平衡回路
液压传动
(一)调压回路 功用：

可采用液压泵保压回路的方式保压。

以下为几种保压方式：1、保压回路的分类保压回路主要分辅助泵保压回路，液控单向阀保压回路，蓄能器保压回路，压力补偿变量泵保压回路四种基本回路。

2、辅助泵保压辅助泵保压就是利用大小两个不同流量的油泵，当压力达到设定压力时，大流量泵关闭，此时由小流量泵来做泄漏时补充。

由于小流量泵功率小，所以对整个系统发热影响不大。

3、液控单向阀保压液控单向阀保压就是当压力达到设定值时，油泵停止工作，此时利用单向阀密封功能对液压缸进行保压。

4、蓄能器保压蓄能器保压是当压力达到一定时，油泵停止工作，由蓄能器来补充泄漏，保压时间的长短是看蓄能器容积大小与泄漏程度。

5、压力补偿泵保压采用压力补偿泵保压，压力稳定，效率高，其原理是利用压力补偿泵具有流量随压力增高时流量变小的特性来保压。

保压回路的功用是使液压传动系统在液压缸不动或因工件变形而产生微小位移的工况下保持稳定不变的压力。

在保压过程中，液压泵仍然输出较高的压力。

如果液压泵为定量泵,则其输出的压力油除少部分用于补偿泄漏外,其余压力油几乎全经溢流阀流回液压油箱，这样波压传动系统功率损失很大,发热严重，适合于保压时间较短的小功率的液压传动系统使用。

扩展资料：在保压过程中，液压泵仍然输出较高的压力。

如果液压泵为定量泵,则其输出的压力油除少部分用于补偿泄漏外,其余压力油几乎全经溢流阀流回液压油箱，这样波压传动系统功率损失很大,发热严重，适合于保压时间较短的小功率的液压传动系统使用。

如果液压泵为变量泵,在保压时变量泵的输出压力也比较高,但其输出流量几乎等于零,因此液压传动系统的功率损失比较小，能随泄漏量的变化而自动地调节输出流量,具有较高的效率。

保压回路的功用是使液压传动系统在液压缸不动或因工件变形而产生微小位移的工况下保持稳定不变的压力。

保压性能的两个主要指标为压力稳定性和保压时间。

最简单的保压回路是使用密封性能较好的液控单向阀的回路，但是由于液压控制阀类元件存在内泄漏,使得这种回路保压时间短，压力不太稳定。

1、液压缸差动连接快速 运动回路油快速运动回路
1、换向阀处于中位时， 泵1通过单向阀3，供油至 蓄能器。储存 2、压力升至顺序阀2控制 压力，油泵卸荷。单向阀 3控制油液不回流。 3、换向阀5换向时，油泵 1与蓄能器4同时为液压缸 6供油。
4.增速缸的快速运动回路
现以YT4543型液压动力滑台为例，分析其工作原理和特点。 该滑台最大进给力为45KN，快速速度约为6.5ｍ/min，进 给速度范围为6.6～600mm/min，完成的典型工作循环为：快 进→一工进→二工进→死挡铁停留→快退→原位停止。
YT4543型动力滑台液压系统的工作原理
电磁铁和行程阀的动作顺序表
元件 1YA 工况 快进
2YA
3YA
行程阀
一工进 二工进 死挡铁 停留 快退 原位停 止
三、增压回路
增压回路可以提高系统中某一支路的工作压力（需要压力较高、流量不 大的场合），以满足局部工作机构的需要。 采用了增压回路，系统的整体工作压力仍能较低，这样可以降低能源消 耗。增压回路中提高压力的主要元件是增压缸或增压器。
1、利用增压缸的单作用增压回路 2、采用双作用增压缸的增压回路
四、卸荷回路
第二节 速度控制回路
速度控制回路的功用是使执行元件获得能满足工作需求的 运动速度。它包括调速回路、快速回路、速度换接回路等。

qV A
n
qV VM
一、调速回路
液压系统的调速方法可分为节流调速、容积调速和容积节流 调速三种形式。 1）节流调速回路：由定量泵供油，用流量阀调节进入或流 出执行机构的流量来实现调速； 2）容积调速回路：通过调节变量泵或变量马达的排量来调 速； 3）容积节流调速回路：利用改变变量泵排量和调节调速阀 的流量配合工作来调节速度的回路。

4种保压回路基本原理，回路中液压元件如何动作保压回路在液压系统中当执⾏元件停⽌或⼯件变形所产⽣的微⼩位移的情况下，使系统压⼒基本保持不变。

保压回路就是使系统的压⼒保持不变，⽽且要保持压⼒的稳定，⼯作要可靠。

利⽤蓄能器保压回路我们看这个回路图，这个⾥⾯呢有个蓄能器。

蓄能器保压回路蓄能器是液压⽓动系统中的⼀种能量储蓄装置。

它在适当的时机将系统中的能量转变为压缩能或位能储存起来，当系统需要时，⼜将压缩能或位能转变为液压或⽓压等能⽽释放出来，重新补供给系统。

当系统瞬间压⼒增⼤时，它可以吸收这部分的能量，以保证整个系统压⼒正常。

在这个保压回路中，蓄能器中的液压能随时能够释放到系统中，保持系统的压⼒恒定。

蓄能器保压回路如图所⽰，当换向阀处于左位⼯作时，液压缸向右运动，液压缸杆作⽤在⼯件上，系统压⼒持续升⾼，当系统压⼒达到压⼒继电器的设定压⼒值时，压⼒继电器发出信号，使⼆位⼆通阀打开，泵完成卸荷，单向阀⾃动关闭，单向阀以上的油路中，压⼒保持不变，压⼒值由蓄能器维持。

单向阀以下的部分，液压泵压⼒油全部通过先导溢流阀卸荷。

如果液压缸压⼒出现不⾜时，压⼒继电器断开，⼆位⼆通阀关闭，液压油重新经过单向阀进⼊液压缸。

保压的时间取决于蓄能器的容量，调节压⼒继电器的通断调节区间，即可调节液压缸压⼒的最⼤值和最⼩值。

那么此时的先导溢流阀能不能起到调压作⽤呢，当系统压⼒上升到先导溢流阀的设定值时，由于⼆位⼆通阀关闭，先导溢流阀能限定系统的最⾼压⼒，液压缸的⼯作压⼒⼤⼩由压⼒继电器来调定。

利⽤单向阀保压回路单向阀保压回路上图中单向阀将减压阀和油缸隔开，可以防⽌油缸中的油倒流，单向阀可以短时间对液压缸进⾏保压。

利⽤换向阀的保压回路换向阀保压回路这种保压回路是利⽤换向阀中位机能，油⼝封闭状态时，能够起到保压。

当液压换向阀处于中位位置的时候，油⼝封闭，执⾏元件进油⼝和回油⼝的油被封死到管路⾥，不能排出，此时执⾏元件处于制动状态，进油⼝和回油的压⼒为⾼压状态。
