质谱的原理和仪讲义器构造

质谱分析课件质谱分析课件质谱分析是一种基于质谱仪的分析技术，广泛应用于化学、生物、环境等领域。

它通过测量样品中离子的质量和相对丰度，获得样品的化学组成和结构信息。

本文将介绍质谱分析的基本原理、仪器构成以及应用领域。

一、基本原理质谱分析的基本原理是将样品中的分子或原子离子化，然后通过质谱仪对离子进行分析。

离子化的方法有多种，常见的有电子轰击离子源和化学离子源。

电子轰击离子源是利用高能电子轰击样品分子，使其电离形成离子；化学离子源是利用化学反应将样品分子转化为离子。

离子化后，离子被加速器加速，然后通过质量分析器进行分离和检测。

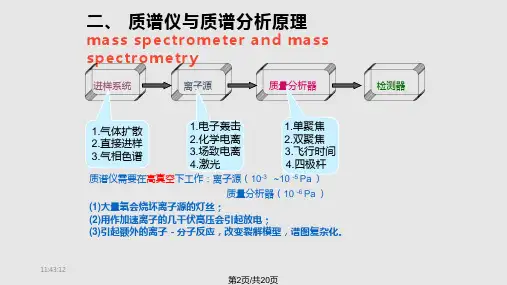

二、仪器构成质谱仪由离子源、质量分析器和检测器组成。

离子源负责将样品中的分子或原子离子化，常见的离子源有电子轰击离子源和化学离子源。

质量分析器负责对离子进行分离，常见的质量分析器有磁扇形质量分析器、四极质量分析器和飞行时间质量分析器等。

检测器负责检测离子的信号，并将信号转化为电信号输出。

三、应用领域质谱分析在化学、生物、环境等领域有着广泛的应用。

1. 化学领域质谱分析在化学领域中被广泛应用于物质的结构分析和组成分析。

通过质谱分析，可以确定有机物的分子结构和分子量，从而帮助化学家进行合成和鉴定。

此外，质谱分析还可以用于分析无机物和金属离子，有助于研究其性质和反应机理。

2. 生物领域质谱分析在生物领域中的应用非常广泛。

它可以用于蛋白质组学研究，通过质谱分析可以鉴定蛋白质的氨基酸序列和修饰，从而揭示蛋白质的功能和调控机制。

此外，质谱分析还可以用于代谢组学研究，通过分析代谢产物的质谱图谱，可以了解生物体内代谢途径的变化和代谢产物的积累情况。

3. 环境领域质谱分析在环境领域中被广泛应用于环境污染物的监测和分析。

通过质谱分析，可以对大气、水体和土壤中的有机污染物和无机污染物进行定性和定量分析，从而评估环境的污染程度和污染源。

此外，质谱分析还可以用于环境样品的溯源和污染物的迁移转化研究。

四、总结质谱分析是一种重要的分析技术，具有高灵敏度、高分辨率和高特异性等优点。

质谱仪的构造和工作原理
质谱仪是一种利用质谱原理进行分析和检测的仪器。

它通常由离子源、质量分析器和检测器三部分组成。

离子源用于将样品中的分子转化为带电的离子，质量分析器用于根据离子质量、电荷比和能量将离子分离并检测，检测器则用于对检测到的离子进行计数和记录。

质谱仪的工作原理是将样品原子或分子通过电离源产生带电离子，然后经过质量分析器进行分离并检测。

其中，离子源的类型有多种，如电子轰击离子源、化学电离源和光电离源等。

不同的离子源会对样品进行不同的离子化反应，因此在选择离子源时需要考虑样品性质和分析需求。

质量分析器是质谱仪最核心的部分，它可以将离子根据其质量、电荷比和能量进行分离。

常用的质量分析器有四极杆质谱仪、飞行时间质谱仪和离子阱质谱仪等。

每种质量分析器的工作原理不同，但都是根据离子在电场中的运动规律进行离子分离和检测。

检测器是质谱仪的最后一部分，它的作用是对分离和检测到的离子进行计数和记录。

常用的检测器有电子增强器、多道计数器和荧光屏等。

在选择检测器时需要考虑样品的离子强度和信噪比等因素。

总之，质谱仪是一种非常重要的分析仪器，它可以广泛应用于化学、生物、医学、环境等领域，为科学研究和产业发展提供了有力的支持。

- 1 -。

⼀般质谱仪结构与⼯作原理质谱分析法主要是通过对样品的离⼦的质荷⽐的分析⽽实现对样品进⾏定性和定量的⼀种⽅法。

因此，质谱仪都必须有电离装置把样品电离为离⼦，有质量分析装置把不同质荷⽐的离⼦分开,经检测器检测之后可以得到样品的质谱图，由于有机样品,⽆机样品和同位素样品等具有不同形态、性质和不同的分析要求,所以，所⽤的电离装置、质量分析装置和检测装置有所不同。

但是，不管是哪种类型的质谱仪，其基本组成是相同的。

都包括离⼦源、质量分析器、检测器和真空系统。

本节主要介绍有机质谱仪的基本结构和⼯作原理。

离⼦源（Ion source） 离⼦源的作⽤是将欲分析样品电离，得到带有样品信息的离⼦。

质谱仪的离⼦源种类很多，现将主要的离⼦源介绍如下。

电⼦电离源(Electron Ionization EI)电⼦电离源⼜称EI源，是应⽤最为⼴泛的离⼦源，它主要⽤于挥发性样品的电离。

图9.1是电⼦电离源的原理图，由GC或直接进样杆进⼊的样品，以⽓体形式进⼊离⼦源，由灯丝F发出的电⼦与样品分⼦发⽣碰撞使样品分⼦电离。

⼀般情况下,灯丝F与接收极T之间的电压为70伏,所有的标准质谱图都是在70ev下做出的。

在70ev电⼦碰撞作⽤下,有机物分⼦可能被打掉⼀个电⼦形成分⼦离⼦，也可能会发⽣化学键的断裂形成碎⽚离⼦。

由分⼦离⼦可以确定化合物分⼦量,由碎⽚离⼦可以得到化合物的结构。

对于⼀些不稳定的化合物,在70ev的电⼦轰击下很难得到分⼦离⼦。

为了得到分⼦量，可以采⽤1020ev的电⼦能量，不过此时仪器灵敏度将⼤⼤降低，需要加⼤样品的进样量。

⽽且，得到的质谱图不再是标准质谱图。

离⼦源中进⾏的电离过程是很复杂的过程，有专门的理论对这些过程进⾏解释和描述。

在电⼦轰击下，样品分⼦可能有四种不同途径形成离⼦：样品分⼦被打掉⼀个电⼦形成分⼦离⼦。

分⼦离⼦进⼀步发⽣化学键断裂形成碎⽚离⼦。

分⼦离⼦发⽣结构重排形成重排离⼦。

通过分⼦离⼦反应⽣成加合离⼦。

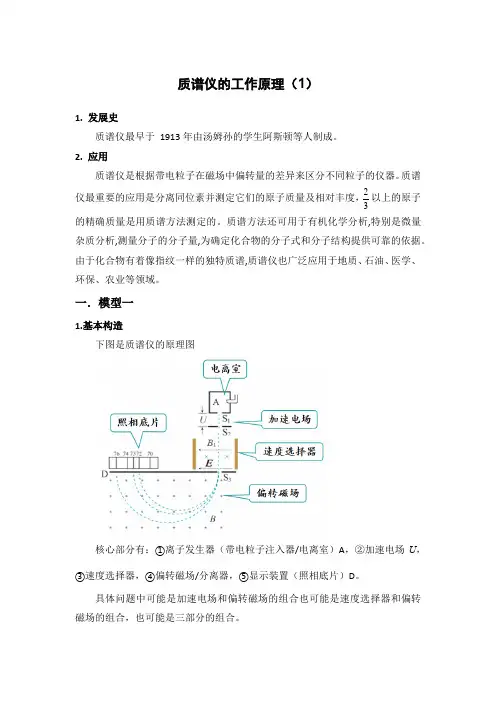

质谱仪的工作原理（1）1. 发展史质谱仪最早于 1913年由汤姆孙的学生阿斯顿等人制成。

2. 应用质谱仪是根据带电粒子在磁场中偏转量的差异来区分不同粒子的仪器。

质谱仪最重要的应用是分离同位素并测定它们的原子质量及相对丰度，32以上的原子的精确质量是用质谱方法测定的。

质谱方法还可用于有机化学分析,特别是微量杂质分析,测量分子的分子量,为确定化合物的分子式和分子结构提供可靠的依据。

由于化合物有着像指纹一样的独特质谱,质谱仪也广泛应用于地质、石油、医学、环保、农业等领域。

一．模型一1.基本构造下图是质谱仪的原理图核心部分有：①离子发生器（带电粒子注入器/电离室）A ，②加速电场U ，③速度选择器，④偏转磁场/分离器，⑤显示装置（照相底片）D 。

具体问题中可能是加速电场和偏转磁场的组合也可能是速度选择器和偏转磁场的组合，也可能是三部分的组合。

2.工作原理如图所示,设飘入加速电场的带电粒子所带的电荷量+q ，质量为m ，加速电场两板间电压为U ，偏转磁场磁感应强度为B 。

（1）运动粒子的电性? 加速电场两极板S 1、S 2的正负？由偏转磁场中的偏转方向即受到的洛伦兹力的方向，结合v 的方向由左手定则判断粒子电性；进一步可判断两极板S1、S2的正负。

（2）粒子出加速电场时的速度大小？与哪些因素有关？ 解析：粒子飘入时，速度忽略不计，在加速电场中，由动能定理得221mv qU =，得m qU v 2= ① 【结论】：可知带电粒子获得的速度v 与加速电压U 及粒子的比荷m q 有关。

（3）粒子速度选择器：使具有相同速度的粒子进入偏转磁场由qE qvB =，得v 、E 、B 满足BE v =. （4）带电粒子进入偏转磁场中，轨迹的半径？与哪些因素有关？ 解析：在偏转磁场中，由牛顿第二定律得rv m qvB 2= 故轨道半径qB mv r =，将①带入可得q mU B r 21=② 【结论】： ⏹ 可见，在同一批次实验中，在同一电场U 中加速，在同一磁场B 中偏转，粒子的比荷mq 决定了轨迹变径；在磁场中半径越大的粒子，q m 越大，但质量不一定越大。
