预制构件吊装施工工艺标准

混凝土预制构件安装施工技术规程一、前言混凝土预制构件是现代建筑中广泛应用的一种构件，它具有重量轻、强度高、施工快、成本低等优点。

为了确保混凝土预制构件的安装质量，保证建筑物的整体安全性和稳定性，制定本技术规程。

二、材料准备1.混凝土预制构件：选择符合国家标准的混凝土预制构件，并根据设计要求进行验收。

2.起重设备：应根据施工现场的情况选择合适的起重设备，进行检查验收。

起重设备应保持良好状态，运行平稳，操作人员应持有相应的操作证书。

3.吊装工具：吊装工具应符合相关标准，选用合适的吊装工具，进行检查验收。

4.固定件：固定件应符合设计要求，具有足够的承载能力和抗震能力。

三、现场准备1.现场平整：在安装混凝土预制构件的场地上，应进行地面的清理和平整，确保场地平整、干燥、无杂物。

2.现场测量：在安装前，应进行现场测量，确定构件的安装位置和高度，并进行标记。

3.安全防护：在施工现场，应设置明显的安全警示标志，并配备足够的安全防护措施，保证施工人员的安全。

四、安装步骤1.吊装：将吊装工具固定在混凝土预制构件上，进行吊装。

吊装时，应注意吊装工具的位置，保证混凝土预制构件的平衡和稳定。

2.定位：将混凝土预制构件按照设计要求精确定位，保证构件的准确安装位置。

3.连接：将混凝土预制构件与钢结构、混凝土结构等进行连接。

连接时，应采用符合设计要求的连接件，保证连接牢固、可靠。

4.固定：在混凝土预制构件安装完成后，应及时进行固定，保证构件的稳定性和安全性。

五、注意事项1.施工现场应保持整洁、干燥，不得有杂物、积水等影响施工的因素。

2.施工人员应穿戴符合安全要求的劳动保护用品，如安全鞋、安全帽等。

3.吊装过程中，应保证吊装工具的牢固，避免因吊装工具松动而引起事故。

4.混凝土预制构件在安装过程中，应保持平衡和稳定，避免构件倾斜、侧翻等情况发生。

5.连接件应符合设计要求，连接时应注意连接件的数量、型号和安装位置。

6.固定件应符合设计要求，固定时应注意固定件的数量、型号和安装位置。

预制构件吊装施工工艺1.1适用围预制构件吊装施工适用于火力发电等大型厂房及构筑物施工，可加快施工进度、减1.3.2 构件吊装工艺(一) 柱子的吊装1）、柱及基础弹线、杯底抄平(1) 弹线柱应在柱身的三个面弹出安装中心线、基础顶面线、地坪标高线。

矩形截面柱安装中心线按几何中心线。

此外，在柱顶和牛腿顶面还要弹出屋架及吊车梁的安装中心线。

基础杯口顶面弹线要根据厂房的定位轴线测出，并应与柱的安装中心线相对应，以作为柱安装、对位和校正时的依据。

(2) 杯底抄平杯底抄平是对杯底标高进行的一次检查和调整，以保证柱吊装后牛腿顶面标高的准确。

调整方法是：首先，测出杯底的实际标高h1，量出柱底至牛腿顶面的实际长度h2；然后，根据牛腿顶面的设计标高h与杯底实际标高h1之差，可得柱底至牛腿顶面应有的长度h3（h3= h-h1）；其次，将其（h3）与量得的实际长度（h2）相比，得到施工误差即杯底标高应有的调整值Δh（Δh= h3-h2= h-h1-h2），并在杯口标出；最后，施工时，用1∶2水泥砂浆或细石混凝土将杯底抹平至标志处。

为使杯底标高调整值（Δh）为正值，柱基施工时，杯底标高控制值一般均要低于设计值50mm。

例如，柱牛腿顶面设计标高+7.80，杯底设计标高-1.20，柱基施工时，杯底标高控制值取-1.25，施工后，实测杯底标高为-1.23，量得柱底至牛腿面的实际长度为9.01m，则杯底标高调整值为Δh= h-h1-h2=7.80+1.23-9.01=+0.02m。

2）、柱的绑扎柱一般均在现场就地预制，用砖或土作底模平卧生产，侧模可用木模或组合钢模。

在制作底模和浇筑混凝土之前，就要确定绑扎方法、绑扎点数目和位置，并在绑扎点预埋吊环或预留孔洞，以便在绑扎时穿钢丝绳。

柱的绑扎方法、绑扎点数目和位置，要根据柱的形状、断面、长度、配筋以及起重机的起重性能确定。

(1) 绑扎点数目与位置柱的绑扎点数目与位置应按起吊时由自重产生的正负弯矩绝对值基本相等且不超过柱允许值的原则确定，以保证柱在吊装过程中不折断、不产生过大的变形。

构件预制及吊装施工方案一、方案编制背景随着工程建设的规模日益扩大，施工速度也要求越来越快。

为了满足这一需求，构件预制及吊装施工方案逐渐被应用于大型建筑工程中。

构件预制是将建筑构件提前在工厂或预制厂进行加工制作，然后才运送至现场，这样能够大大缩短现场施工时间。

而吊装施工方案则是针对构件预制后的安装工序，通过将设备和机械设备用于构件的吊装作业，能够提高施工效率和质量。

二、方案内容1.构件预制：(1)确定预制厂位置：预制厂应该靠近施工现场，方便运输，同时要满足工程施工进度要求。

(2)编制预制图纸：根据设计单位提供的施工图纸和构件制作要求编制预制图纸，并通过与设计单位的沟通和确认。

(3)选材与加工：根据预制图纸确定构件的材料和制作工艺，并严格按照标准进行选材与加工，确保构件质量符合要求。

(4)检验与试验：对预制的构件进行检验和试验，确保其强度、尺寸和外观质量满足设计要求，并留取检验报告备案。

(5)运输：将预制好的构件运输至施工现场，运输过程中要注意防护，确保构件在运输过程中不受损。

2.吊装施工：(1)指定专门的吊装作业区域：施工现场应根据吊装作业的需要，指定专门的吊装作业区域，并进行标示，确保作业区域的安全。

(2)选择合适的吊装设备：根据构件的尺寸、重量和特点选择适当的吊装设备，确保吊装过程中安全可靠。

(3)制定吊装方案：根据构件的特点、施工现场情况和吊装设备性能制定吊装方案，包括吊装方式、吊装顺序、固定方法等。

(4)组织施工人员：根据吊装方案组织施工人员，对施工人员进行培训和技术交底，确保吊装作业的顺利进行。

(5)进行吊装作业：按照吊装方案进行吊装作业，注意操作规范，确保施工人员的安全，同时要做好现场监测和记录。

(6)完成收尾工作：吊装作业完成后，及时进行现场清理，回收吊装设备，并进行整理和归档相关文档资料。

三、方案实施要点1.制定合理的施工计划和工期：要根据工程施工任务和预制构件的制作周期合理安排施工计划和工期，确保各施工过程的协调和顺利进行。

预制构件吊装施工解读NPC构件吊装施工的工艺流程、操作要点和质量要求（NPC构件——New Prefabricated Concrete新型混凝土预制装配技术）· NPC剪力墙构件吊装施工工艺工艺流程：墙板吊装就位→支撑→校正→支撑加固→浆锚管注浆→墙板连接拼缝注浆预制剪力墙构件吊装施工工艺操作工艺：1、竖向构件吊装应采用慢起、快升、缓放的操作方式。

2、竖向构件底部与楼面保持20mm空隙，确保灌浆料的流动；其空隙使用1～10mm不同厚度的垫铁，确保竖向构件安装就位后符合设计标高。

3、竖向构件吊装前先检查预埋构件内的吊环是否完好无损，规格、型号、位置正确无误，构件试吊时离地不大于0.5m。

起吊应依次逐级增加速度，不应越档操作。

构件吊装下降时，构件根部系好缆风绳控制构件转动，保证构件就位平稳。

4、构件距离安装面约1.5m时，应慢速调整，调整构件到安装位置；楼地面预留插筋与构件预留注浆管逐根对应，全部准确插入注浆管后，构件缓慢下降；构件距离楼地面约30cm时由安装人员辅助轻推构件或采用撬棍根据定位线初步定位；5、竖向构件就位时，应根据轴线、构件边线、测量控制线将竖向构件基本就位后，利用可调式斜支撑上下连接板通过螺栓和螺母将竖向构件楼面临时固定，竖向构件与楼面保持基本垂直后摘除吊钩。

6、根据竖向构件平面分割图及吊装图，对竖向构件依次吊装就位，竖向构件就位后应立即安装斜支撑，每竖向构件用不少于2根斜支撑进行固定，斜支撑安装在竖向构件的同一侧面，斜支撑与楼面的水平夹角不应小于60°。

1）将地面预埋的拉接螺栓进行清理，清除表面包裹的塑料薄膜及迸溅的水泥浆等，露出连接丝扣；将构件上套筒清理干净，安装螺杆。

注意螺杆不要拧到底，与构件表面空隙约30mm；操作工艺：1、检查预制叠合梁的编号、方向、吊环的外观、规格、数量、位置、次梁口位置等，选择吊装用的钢梁扁担，吊索必须与预制叠合梁上的吊环一一对应。

一、预制叠合板吊装施工工艺1、工艺流程叠合板吊装就位→支撑→校正标高和搁置点长度→支撑固定和加固→松钩2、操作工艺（1）检查叠合板的编号、预留洞、接线盒的位置和数量，叠合板搁置的指针方向。

叠合板构件吊装应采用慢起、快升、缓放的操作方式。

（2）叠合板构件吊点必须在设计转化图标注位置，以保持起吊平衡，吊点不得少于4点，采用钢扁担梁多点吊装。

（3）叠合板吊装前在校正完的墙体上用墨斗线弹出标高控制线，并复核水平构件的支座标高，对偏差部位进行切割、剔凿或修补，以满足构件安装要求。

（4）按照次序吊装叠合板构件，叠合板搁置长度15mm。

（5）在叠合板构件吊装就位时安装临时支撑，上、下层临时支撑要在同一位置。

（6）吊装时应先将水平构件吊离地面约500mm，检查吊索是否有歪扭或卡死现象及各吊点受力要均匀，叠合板构件在安装位置接近1000mm时，用手将构件扶稳后缓慢下降就位。

二、预制叠合梁吊装施工工艺1、工艺流程预制叠合梁吊装就位→精确校正轴线标高→临时固定→支撑→松钩2、操作工艺（1）检查预制叠合梁的编号、方向、吊环的外观、规格、数量、位置、次梁口位置等，选择吊装用的钢梁扁担，吊索必须与预制叠合梁上的吊环一一对应。

（2）叠合梁吊装前梁底标高、梁边线控制线在校正完的墙体上用墨斗线弹出。

（3）先吊装主梁后吊装次梁；吊装次梁前必须对主梁进行校正完毕。

（4）叠合梁搁置长度为15mm,搁置点位置使用1~10mm垫铁，预制叠合梁就位时其轴线控制根据控制线一次就位；同时通过其下部独立支撑调节梁底标高，待轴线和标高正确无误后将预制叠合梁主筋与剪力墙或梁钢筋进行点焊，最后卸除吊索。

（5）一道预制叠合梁根据跨度大小至少需要两根或以上独立支撑。

在主次叠合梁交界处主梁底模与独立支撑一次就位。

3、质量要求（1）水平构件就位的同时，应立即安装临时支撑，根据标高、边线控制线，调节临时支撑高度，控制水平构件标高。

（2）临时支撑距水平构件支座处不应大于500mm，临时支撑沿水平构件长度方向间距不应大于2000mm；对跨度大于等于4000mm的叠合板，水平构件中部应加设临时支撑起拱，起拱高度不应大于板跨的3‰。

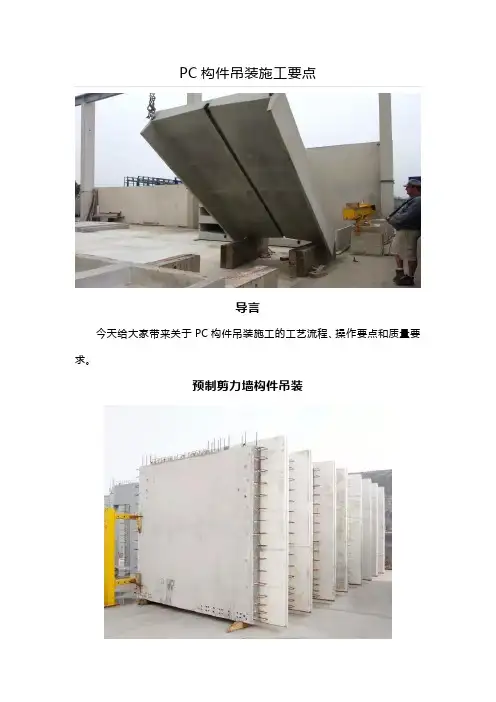

导言今天给大家带来关于PC构件吊装施工的工艺流程、操作要点和质量要求。

预制剪力墙构件吊装（1）竖向构件吊装应采用慢起、快升、缓放的操作方式。

（2）竖向构件底部与楼面保持20mm空隙，确保灌浆料的流动；其空隙使用1~10mm不同厚度的垫铁，确保竖向构件安装就位后符合设计标高。

（3）竖向构件吊装前先检查预埋构件内的吊环是否完好无损，规格、型号、位置正确无误，构件试吊时离地不大于0.5m。

起吊应依次逐级增加速度，不应越档操作。

构件吊装下降时，构件根部系好缆风绳控制构件转动，保证构件就位平稳。

（4）构件距离安装面约1.5m时，应慢速调整，调整构件到安装位置；楼地面预留插筋与构件预留注浆管逐根对应，全部准确插入注浆管后，构件缓慢下降；构件距离楼地面约30cm时由安装人员辅助轻推构件或采用撬棍根据定位线进行初步定位。

（5）竖向构件就位时，应根据轴线、构件边线、测量控制线将竖向构件基本就位后，利用可调式斜支撑上下连接板通过螺栓和螺母将竖向构件楼面临时固定，竖向构件与楼面保持基本垂直后摘除吊钩。

（6）根据竖向构件平面分割图及吊装图，对竖向构件依次吊装就位，竖向构件就位后应立即安装斜支撑，每竖向构件用不少于2根斜支撑进行固定，斜支撑安装在竖向构件的同一侧面，斜支撑与楼面的水平夹角不应小于60°。

（7）将地面预埋的拉接螺栓进行清理，清除表面包裹的塑料薄膜及迸溅的水泥浆等，露出连接丝扣；将构件上套筒清理干净，安装螺杆。

注意螺杆不要拧到底，与构件表面空隙约30mm。

安装斜向支撑：将撑杆上的上下垫板沿缺口方向分别套在构件上及地面上的螺栓上。

安装时应先将一个方向的垫板套在螺杆上，然后转动撑杆，将另一方向的垫板套在螺杆上。

将构件上的螺栓及地面预埋螺栓的螺母收紧。

同时应查看构件中预埋套筒及地面预埋螺栓是否有松动现象，如出现松动，必须进行处理或更换。

转动斜撑，调整构件初步垂直；松开构件吊钩，进行下一块构件吊装。

用靠尺量测构件的垂直偏差，注意要在构件侧面进行量测。

预制构件的吊装技术（一）塔吊设备的选择1、塔吊选择（1）PC楼装配式构件，按构件形式和数量，划分为外墙装配式预制墙板、预制叠合楼板、预制叠合阳台、预制楼梯，由工厂化生产后，运送至工地，直接用于现场装配与吊装。

（2）按照最大单件装配起重量的吨量设计要求，经选型、比较，采用适合的型号塔吊，大臂长度按照建筑结构构件吊点位置，结合构件堆场选择。

（3）选用的塔吊，由专业机械施工单位安装、施工与管理。

（4）塔吊待基础结构完成后，即施工至±0.00后在上部装配式结构施工时，再安装使用。

2、塔吊布置PC楼考虑其结构形式，考虑其最大起重量位置进行选择塔吊布置，对塔吊位置进行充分发挥和合理布置，有利于预制构件的吊装装配施工。

（二）吊装与吊具应用1、吊索选择钢丝绳吊索，一般选型号为6×19+1脚互捻钢丝绳，此钢丝绳强度较高，吊装时不易扭结。

吊索安全系数n为6~7，吊索大小长度应根据吊装构件重量和吊点位置计算确定。

吊索和吊装构件吊装夹角度一般控制在不小于45度。

2、卸扣选择卸扣大小应与吊索相配, 选择卸扣一般应该等于或大于吊索。

3、手拉葫芦选择：手拉葫芦是用来完成构件卸车时翻转和构件吊装时的水平调整。

手拉葫芦在吊装中受一般大于所配吊索，吊装前要根据a构件重量b 设置位置c翻转吊装和水平调整过程中手拉葫芦最不利角度通过计算来确定，一般选用 3吨手拉葫芦即可。

吊索对称构件吊装绑扎不对称构件吊装绑扎（三）吊装过程中的技术操作要求1、PC结构吊装施工特点及吊装施工流程（1）PC结构吊装施工特点:1）由于PC结构墙板是工厂制作, 且墙板的外饰贴面及门窗框已完成。

在墙板运输时对外饰贴面及门窗框采取保护，墙板竖向运输时，要专门设计搁置钢架，在墙板搁置点设置橡胶衬垫。

2）在PC结构墙板安装过程中, 必须根据构件重量和形状特点，设计专用工夹具，采取一定保护措施,来防止墙板在运输, 堆放和安装过程中变形和墙板的外饰贴面及门窗框的损坏。

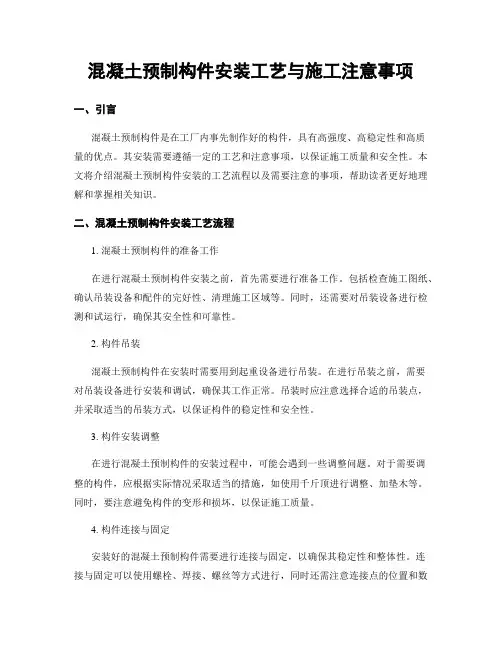

混凝土预制构件安装工艺与施工注意事项一、引言混凝土预制构件是在工厂内事先制作好的构件，具有高强度、高稳定性和高质量的优点。

其安装需要遵循一定的工艺和注意事项，以保证施工质量和安全性。

本文将介绍混凝土预制构件安装的工艺流程以及需要注意的事项，帮助读者更好地理解和掌握相关知识。

二、混凝土预制构件安装工艺流程1. 混凝土预制构件的准备工作在进行混凝土预制构件安装之前，首先需要进行准备工作。

包括检查施工图纸、确认吊装设备和配件的完好性、清理施工区域等。

同时，还需要对吊装设备进行检测和试运行，确保其安全性和可靠性。

2. 构件吊装混凝土预制构件在安装时需要用到起重设备进行吊装。

在进行吊装之前，需要对吊装设备进行安装和调试，确保其工作正常。

吊装时应注意选择合适的吊装点，并采取适当的吊装方式，以保证构件的稳定性和安全性。

3. 构件安装调整在进行混凝土预制构件的安装过程中，可能会遇到一些调整问题。

对于需要调整的构件，应根据实际情况采取适当的措施，如使用千斤顶进行调整、加垫木等。

同时，要注意避免构件的变形和损坏，以保证施工质量。

4. 构件连接与固定安装好的混凝土预制构件需要进行连接与固定，以确保其稳定性和整体性。

连接与固定可以使用螺栓、焊接、螺丝等方式进行，同时还需注意连接点的位置和数量，保证其均匀分布。

在进行连接与固定时，应按照设计要求进行操作，并注意检查连接的牢固性。

5. 构件表面处理在混凝土预制构件安装完成后，还需进行表面处理。

这包括清理构件表面的灰尘、碎石等杂质，修补构件表面的缺陷，并进行涂料和防水材料的施工。

这样可以保持构件的美观性和耐久性，延长其使用寿命。

三、混凝土预制构件安装注意事项1. 确认施工图纸和设计要求在进行混凝土预制构件安装之前，需仔细阅读施工图纸和设计要求，了解构件的尺寸、形状、材质等信息。

同时，还需确认施工图纸和设计要求的准确性，并与相关责任方进行沟通和确认。

2. 安全措施在进行混凝土预制构件安装时，必须严格遵守安全规范和操作规程，严禁违章操作和危险行为。

预制楼梯吊装施工方案一、吊具类别及使用1、起吊工具形式构件吊装机械主要采用塔吊，并确保全覆盖。

吊装时采用专用吊钉扣进行吊装。

吊钉及吊扣选用2.5T球头锚钉（俗称吊钉）和鸭嘴吊扣，配套使用以确保使用安全。

2、吊点布置的原则：2.1满足吊点本身锚固强度要求2.2满足构件整体平衡原则3、吊具检查：在预制构件吊装前，对吊具及钢丝绳逐步检查，主要检查吊具的外观是否有开裂及磨损情况，钢丝绳是否存在断股、破损等问题，对于不能满足施工的吊具及钢丝绳需按照相关标准予以报废。

项目安全负责人需督促此项工作的落实并做定期抽查。

4、预制构件吊装4.1混泥土构件外观质量应符合下表的规定，不允许存在严重缺陷，对于出现的一般陷，应按技术处理方案进行处理，并重新检查验收。

预制构件不得存在影响结构性能或装配、使用功能的尺寸偏差，应符合下表的规定。

构件外观质量护层厚度4.2预制构件脱模后、存在不影响结构性能、钢筋、预埋件或者连接件锚固的局部破损和构件表面的非受力裂缝时，可采用修补浆料进行表面修补后使用，详见下表。

构件表面破损和裂缝处理方案5、预制楼梯吊装：5.1预制构件吊装安全技术措施构件起吊时，先行试吊，试吊高度不得大于1米，试吊过程中检测吊扣与构件、吊钩与钢丝绳、钢丝绳与吊钩之间连接是否可靠。

确认各项连接满足要求后方可正式起吊。

构件吊装至施工操作层时，操作人员应站在楼层内，用专用钩子将构件上系扣的揽绳勾至楼层内，然后将构件拉到就位位置。

5.2预制楼梯吊装指挥控制流程，预制楼梯要待上层结构施工完成后方可进行下层楼梯的安装。

放楼梯安装控制线，预制楼梯与梁搁置位置处用细石混凝土找平，吊装采用专用吊扣和长短钢丝绳挂钩，起吊运行至操作面，距操作面1m时停止降落，操作工稳住预制楼梯对准控制线，引导楼梯缓慢降落至楼梯梁上，校正，摘钩，连接孔灌浆固定，之后是成品保护，临边护栏安装。

5.3、构件水平高度调节构件标高通过精密水准仪来进行复核。

每块板块吊装完成后须复核，每个楼层吊装完成后须统一复核。
