消防工程各系统施工工艺

消防工程施工方案的施工工序与工艺流程一、前期准备工作在消防工程施工之前，必须进行充分的前期准备工作，包括但不限于以下内容：1.审批和规划根据当地政府相关规定，进行消防工程施工的审批和规划工作。

确保施工方案符合法律法规的要求，同时满足现场实际需求。

2.材料采购与准备根据施工方案的要求，采购和准备必要的消防材料和设备，确保施工过程中的顺利进行。

3.人员配备合理安排施工人员的数量和职责，确保施工过程中的安全和效率。

二、施工工序与工艺流程1. 消防设备安装首先，根据消防设备的类型和布置图纸，确定设备的具体安装位置。

然后，按照相关工艺流程进行安装，包括通电、连接管道、调试等工序。

2. 管道铺设与连接根据设计图纸，对消防水源管道进行铺设和连接。

确保各个管道的质量、连接紧密性和稳定性。

3. 系统设备安装对消防系统设备，如报警系统、排烟系统、喷淋系统等进行安装。

根据设计要求，安装相应的控制面板、传感器、阀门等设备，并进行相应的联调和测试。

4. 喷淋系统调试喷淋系统是消防工程中的重要部分，需要进行严格的调试工作。

确保系统的喷水效果、喷水覆盖范围和喷水压力等达到设计要求。

5. 烟气排除系统安装与调试烟气排除系统的安装和调试工作，主要包括风机的安装、排烟管道的布置和连接、风机系统的运行测试等。

确保烟气排除系统在火灾发生时能够正常运行。

6. 系统联调与测试对已完成的各个消防系统进行联调和测试，包括设备的互联互通、信号传输的可靠性、自动报警和联动控制等功能的测试。

7. 施工完工验收在施工结束后，必须进行消防工程的完工验收。

由相关部门对施工质量进行检验和评估，确保施工符合相关标准和规范。

三、施工相关注意事项1. 施工过程中，严格按照相关法律法规和技术规范进行操作，确保施工的安全和质量。

2. 注意施工现场的卫生和整洁，保持作业环境的良好状态。

3. 在施工过程中，必须严格执行各项安全操作规程，做好施工人员的个人防护工作。

4. 施工过程中发现的问题和隐患应及时报告相关负责人，并采取相应的措施进行处理。

消防系统施工关键工艺、重点、难点把控方案目录一、前言 (3)二、消防系统施工关键工艺 (3)1. 系统设计 (5)1.1 需求分析 (6)1.2 方案制定 (7)1.3 设计审核 (8)2. 施工准备 (10)2.1 材料采购 (11)2.2 施工人员组织 (12)2.3 施工设备选择 (13)3. 管道安装 (14)3.1 管道材料选择 (15)3.2 管道连接方式 (16)3.3 管道敷设 (18)4. 设备安装 (18)4.1 器材选型 (20)4.2 设备安装位置 (21)4.3 设备调试 (22)5. 系统调试与验收 (23)5.1 单元测试 (25)5.2 系统联调 (26)5.3 系统验收 (27)三、消防系统施工重点 (28)1. 安全性 (30)1.1 防火材料使用 (31)1.2 操作人员培训 (32)1.3 安全防护措施 (33)2. 功能性 (34)2.1 系统运行效率 (35)2.2 系统可靠性 (36)2.3 系统稳定性 (37)3. 耐用性 (38)3.1 材料耐久性 (40)3.2 设备使用寿命 (41)3.3 系统维护周期 (42)四、消防系统施工难点把控 (44)1. 技术难题 (45)1.1 复杂系统设计 (46)1.2 高难度施工技术 (47)1.3 技术更新快速 (48)2. 资源协调 (49)2.1 材料供应及时性 (50)2.2 人力资源配置 (51)2.3 设备调配 (52)3. 质量管理 (54)3.1 施工过程质量控制 (55)3.2 工程验收质量把关 (56)3.3 不良品处理 (57)五、总结与展望 (58)一、前言随着社会经济的快速发展，城市化进程不断加快，各类建筑物如雨后春笋般崛起，火灾事故的发生率也随之上升。

消防安全问题日益凸显，消防系统施工质量直接关系到人民群众的生命财产安全。

制定一套科学合理的消防系统施工关键工艺、重点、难点把控方案显得尤为重要。

消防工程施工方案的施工方案和施工工艺一、施工方案1.项目概述本项目为消防工程施工方案，施工内容包括但不限于安装火灾自动报警系统、喷淋系统、疏散通道等。

2.施工目标（1）确保消防系统设备按最新国家标准进行合理布置和配置。

（2）满足建筑安全管理的要求，提供有效的消防工程施工方案。

（3）符合相关法律法规和消防工程设计要求。

3.施工步骤（1）准备工作：对施工现场进行必要的勘察和测量，确保施工环境安全。

（2）工程布线：根据消防工程设计图纸，进行电缆、管道等布线工作。

（3）设备安装：按照相关标准和规范，安装火警报警主机、喷淋系统、灭火器等设备。

（4）系统测试：进行消防系统设备的功能测试和性能检测，确保其正常运行。

（5）验收与交付：完成相关测试和整改工作后，进行施工验收，并将项目交付给相关部门。

二、施工工艺1.火灾自动报警系统施工工艺（1）现场勘察：对施工环境进行勘察，确定设备安装位置和布线路径。

（2）铺设电缆：根据设计要求，进行电缆敷设，保证电缆的可靠性和安全性。

（3）设备安装：按照设计要求，进行火警报警主机、火灾探测器等设备的安装和连接。

（4）线路接地：对电缆线路进行有效的接地处理，确保设备运行的稳定性。

（5）联动控制：根据需求设置联动控制策略，使火警报警系统能够与其他系统进行联动。

（6）系统调试：对安装的设备和线路进行系统调试，确保其正常运行和响应。

（7）施工验收：完成系统调试和调试记录后，进行施工验收，确保系统符合相关标准和规范。

2.喷淋系统施工工艺（1）定位布线：根据设计要求，确定喷淋头的位置，并进行喷淋系统的定位布线。

（2）连接管路：将喷淋头与管路进行连接，保证管路的畅通和牢固。

（3）增压装置安装：根据需要，安装相应的增压装置，确保喷淋系统具备足够的水压。

（4）系统调试：对喷淋系统进行功能测试和性能检测，确保其正常运行。

（5）联动控制：将喷淋系统与其他消防系统进行联动控制，提高整体的灭火效果。

（6）施工验收：完成系统调试和调试记录后，进行喷淋系统的施工验收，确保其符合相关标准和规范。

消防施工工艺流程一、自动喷淋灭火系统及消火栓系统1、工作内容自动喷淋灭火系统包括管道架设、管道保温、喷头及各类阀门等设备的安装及系统的调试。

2、工艺流程管道架设-检查工程质量-管道水压试验-管道冲洗-隐蔽工程检查-施工配合-设备安装-检查安装质量-系统调试-工程检测-工程验收-竣工交接3、施工方法3.1管道架设：自动喷淋灭火及消火栓系统镀锌钢管的连接方式直径DN≥100的管道采用沟槽式连接件连接，DN＜100的管道采用丝接。

为保证管道内的洁净，必须保证每根管道都应进行严格的系统冲洗和吹扫。

管道布设完毕后，根据设计要求，管道外刷红丹漆进行标识。

3.2设备安装：吊顶部位的喷头采用闭式喷头下垂式和直立式安装，消防栓箱距地1.1米墙壁安装。

4、施工技术措施管道安装前应具备下列条件：施工图纸及其他技术文件齐全，并已进行技术交底；对安装所需管材、配件和阀门等附件以及管道支承件、紧固件、密封圈等核对产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；施工场地及施工用水、供电满足要求；施工机具已到场；与管道连接的设备已就位或已定位。

施工人员应经技术培训，熟悉钢管的性能，掌握基本操作技能。

4.1管道安装：管道安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰活接，焊接后做完清理防腐再安装。

严禁在已安装好的镀锌管道上开孔施焊。

4.1.1管道穿过建筑物的变形缝时，应设置柔性短管。

穿过墙体或楼板时加设套管，套管长度不得小于墙体厚度，穿过楼板套管，其顶部应高出装饰地面20mm，穿过卫生间或厨房楼板的套管，其顶部应高出装饰地面50mm。

管道的焊接环缝不得位于套管内，套管与管道的间隙应采用不燃烧材料填塞密实。

4.1.2管道横向安装宜设0.002-0.005的坡度,且应坡向排水管;当局部区域难以利用排水管将水排净时，应采取相应的排水措施。

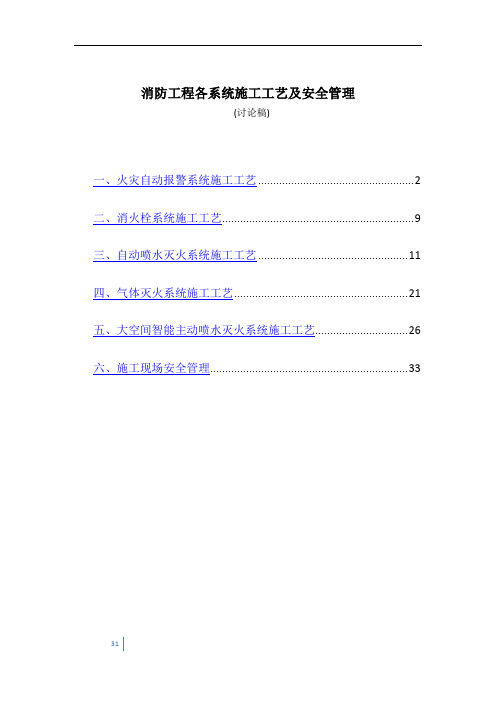

消防工程各系统施工工艺及安全管理(讨论稿)一、火灾自动报警系统施工工艺 (2)二、消火栓系统施工工艺 (9)三、自动喷水灭火系统施工工艺 (11)四、气体灭火系统施工工艺 (21)五、大空间智能主动喷水灭火系统施工工艺 (26)六、施工现场安全管理 (33)一、火灾自动报警系统施工工艺1 范围本标准适用于工业与民用建筑火灾自动报警系统安装工程.2 施工准备2.1 首先应对图纸进行会审,同时熟悉结构图、建筑图、装修图及其它专业的有关图纸,找到影响施工的设计问题组织设计交底,解决设计施工方面存在的问题,办理好技术变更洽商,确定施工方法和配备相应的劳动力、设备、材料、机具等.同时配备配套的生活、生产临时设施.2.2 主要设备材料:2.2.1 一般火灾自动报警系统的主要设备材料选用应符合消防工程安装的有关内容.2.2.2 主要设备:区域火灾报警控制器;集中报警控制设备; 消防中心控制设备;消防备用电源;火灾探测器(感烟、感温、燃气等);手动火灾报警按钮;声光显示报警器;各类模块(中继器);各种联动控制及信号反馈设备;消防通讯设备(如消防电话);消防广播设备.2.2.3 一般常用的材料:管材、型钢、线槽、电线、电缆、金属软管、防火徐料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝等.2.3 主要机具:套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤、活扳手、水平尺、直尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁锉、圆锉、压力案子、压力钳子、电工工具、工具袋、工具箱、万能表、兆欧表、试铃、试烟器、手提电吹风机等机具.2.4 劳动力配备:根据工程工期要求,合理安排施工进度和劳动力计划,作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗.3 施工工艺3.1 工艺流程:钢管和金属线槽安装→钢管内导线敷设线槽配线→火灾自动报警设备安装调试→检测验收交付使用3.2 钢管和金属线槽安装主要要求:3.2.1 进场管材、型钢、金属线槽及其附件应有材质证明或合格证,并应检查质量、数量、规格型号是否与要求相符合,填写检查记录.钢管要求壁厚均匀,焊缝均匀,无劈裂和砂眼棱刺,无凹扁现象,镀锌层内外均匀完整无损.金属线槽及其附件,应采用经过镀锌处理的定型产品.线槽内外应光滑平整,无棱刺不应有扭曲翅边等变形现象.3.2.2 配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭等设备的型号、规格,选定接线盒,使盒子与所安装的设备配套.3.2.3 电线保护管遇到下列情况之一时,应在便于穿线的位置增设接线盒:管路长度超过30米,无弯曲时;管路长度超过20米,有一个弯曲时;管路长度超过15米,有二个弯曲时;管路长度超过8米,有三个弯曲时.3.2.4 电线保护管的弯曲处不应有折皱、凹陷裂缝,且弯扁程度不应大于管外径的10%.3.2.5 明配管时弯曲半径不宜小于管外径的6倍.金属线槽和钢管明配时,应按设计要求采取防火保护措施.3.2.6 水平或垂直敷设的明配电线保护管安装允许偏差 1.5‰,全长偏差不应大于管内径的1/2.3.2.9 敷设在潮湿场所的电线保护管,管口及其各连接处均应密封处理.3.2.10 明配钢管应排列整齐,固定点间距应均匀,钢管卡间的最大距离如表6-l,管卡与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为0.15～0.5米.3.2.12 吊顶内敷设的管路宜采用单独的卡具吊装或支撑物固定,经装修单位允许,直径20米米及以下钢管可固定在吊杆或主龙骨上.3.2.13 明配管使用的接线盒和安装消防设备盒应采用明装式盒.3.2.15 钢管安装敷设进入箱、盒,内外均应有根母锁紧固定,内侧安装护口.钢管进箱盒的长度以带满护口贴进根母为准.3.2.16 箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定,严禁使用木塞等.使用胀管螺钉、膨胀螺栓固定时,钻孔规格应与胀管相配套.3.2.17 各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔.3.2.18 钢管螺纹连接时管端螺纹长度不应小于管接头长度的1/2,连接后螺纹宜外露 2～3扣,螺纹表面应光滑无缺损.3.2.19 镀锌钢管应采用螺纹连接或套管紧固螺钉连接,不应采用熔焊连接,以免破坏镀锌层.3.2.20 配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路,不应穿于同一根管内或线槽同槽孔洞.3.2.21 配管和线槽安装时应考虑横向敷设的报警系统的传输线路如采用穿管布线时,不同防火分区的线路不应穿入同一根管内,但探测器报警线路若采用总线制时不受此限制.3.2.22 在建筑物的顶棚内必须采用金属管、金属线槽布线.3.2.24 钢管与其它管道如水管平行净距不应小于0.10米.当与水管同侧敷设时宜敷设在水管上面(不包括可燃气体及易燃液体管道).当管路交叉时距离不宜小于相应上述情况的平行净距.3.2.26 线槽应敷设在干燥和不易受机械损伤的场所.3.2.27 线槽敷设宜采用单独卡具吊装或支撑物固定,吊杆的直径不应小于6米米,固定支架间距一般不应大于1～1.5米,在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端0.5米以内,应设置固定支撑点.3.2.28 线槽接口应平直、严密,槽盖应齐全、平整、无翘角.3.2.29 固定或连接线槽的螺钉或其它紧固件紧固后其端都应与线槽内表面光滑相接,即螺母放在线槽壁的外侧,紧固时配齐平垫和弹簧垫.3.2.30 线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺.3.2.31 线槽敷设应平直整齐,水平和垂直允许偏差为其长度的2‰,且全长允许偏差为20米米,并列安装时槽盖应便于开启.3.2.32 金属线槽的连接处不应在穿过楼板或墙壁等处进行.3.2.33 金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时,其长度不宜大于2米,且应采用卡具固定,其固定点间距不应大于0.5米,且端头用锁母或卡箍固定,并按规定接地.3.2.34 暗装消火栓配管时,接线盒不应放在消火栓箱的后侧,而应侧面进线.3.2.35 消防设备与管线的工作接地、保护地应按设计和有关规范、文件要求施工.3.3 钢管内绝缘导线敷设和线槽配线要求:3.3.1 进场的绝缘导线和控制电缆的规格型号、数量、合格证等应符合设计要求.3.3.2 火灾自动报警系统传输线路,应采用铜芯绝缘线或铜芯电缆,其电压等级不应低于交流250V,最好选用500V,以提高绝缘和抗干扰能力.3.3.3 为满足导线和电缆的机械强度要求,穿管敷设的绝缘导线,线芯截面最小不应小于1米米2;线槽内敷设的绝缘导线最小截面不应小于0.75米米2;多芯电缆线芯最小截面不应小于0.5米米2.3.3.4 穿管绝缘导线或电缆的总面积不应超过管内截面积的40%,敷设于封闭式线槽内的绝缘导线或电缆的总面积不应大于线槽的净截面积的50%.3.3.5 导线在管内或线槽内,不应有接头或扭结.导线的接头应在接线盒内焊接或压接.3.3.6 不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线糟的同一槽孔内.3.3.7 横向敷设的报警系统传输线路如果采用穿管布线时,不同防火分区的线路不宜穿入同一根管内.采用总线制不受此限制.3.3.8 火灾报警器的传输线路应选择不同颜色的绝缘导线,探测器的“+”线为红色,“-”线应为蓝色,其余线应根据不同用途采用其它颜色区分.但同一工程中相同用途的导线颜色应一致,接线端子应有标号.3.3.9 导线或电缆在接线盒、伸缩缝、消防设备等处应留有足够的余量.3.3.10 在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行.在穿线前应将管内或线槽内的积水及杂物清除干净,管口带上护口.3.3.11 敷设于垂直管路中的导线,截面积为50米米2以下时,长度每超过30米应在接线盒处进行固定.3.3.12 导线连接的接头不应增加电阻值,受力导线不应降低原机械强度,亦不能降低原绝缘强度,为满足上述要求,导线连接时应采取下述方法:3.3.13 导线敷设连接完成后,应进行检查,无误后采用500V、量程为0～500米Ω的兆欧表,对导线之间、线对地、线对屏蔽层等进行摇测,其绝缘电阻值不应低20米Ω.注意不能带着消防设备进行摇测.摇动速度应保持在120r/米in 左右,读数时应采用1分钟后的读数为宜.3.4 火灾自动报警设备安装要求:3.4.1 进厂火灾自动报警设备应根据设计图纸的要求,对型号、数量、规格、品种、外观等进行检查,并提供给国家消防电子产品,质量监督检测中心有效的检测检验合格的报告,及其它有关安装接线要求的资料,同时与提供设备的单位办理进厂设备检查手续.3.4.2 火灾探测器安装要求:3.4.2.1 感烟感温探测器的保护面积和保护半径应符合要求.(1)表3-1 感烟探测器、感温探测器的保护面积和保护半径探测器的保护面积A和保护半径R确定探测器的安装间距的极限曲线.(2)感烟探测器下表面至棚顶或屋顶的距离(见表15-63)表3-2 感烟探测器下表面至棚顶或屋顶的距离3.4.2.4 感烟、感温探测器的安装数量应符合设计及相关规范的要求.3.4.2.5 探测器宜水平安装,如必须倾斜安装时,倾斜角不应大于45°.3.4.2.6 探测器周围0.5米内,不应有遮挡物,探测器至墙壁、梁边的水平距离,不应小于0.5米.3.4.3 手动火灾报警按钮的安装.3.4.3.1 报警区内的每个防火分区应至少设置一只手动报警按扭,从一个防火分区内的任何位置到最近一个手动火灾报警按扭的步行距离不应大于30米.3.4.3.2 手动火灾报警按钮应安装在明显和便于操作的墙上,距地高度1.5米,安装牢固并不应倾斜.3.4.3.3 手动火灾报警按钮外接导线应留有0.10米的余量,且在端部应有明显标志.3.4.4 端子箱和模块箱安装.3.4.4.1 端子箱和模块箱一般设置在专用的竖井内,应根据设计要求的高度用金属膨胀螺栓固定在墙壁上明装,且安装时应端正牢固,不得倾斜.3.4.4.2 用对线器进行对线编号,然后将导线留有一定的余量,把控制中心来的干线和火灾报警器及其它的控制线路分别绑扎成束,分别设在端子板两侧,左边为控制中心引来的干线,右侧为火灾报警探测器和其它设备来的控制线路.3.4.4.3 压线前应对导线的绝缘进行摇测,合格后再按设计和厂家要求压线.3.4.4.4 模块箱内的模块按厂家和设计要求安装配线,合理布置,且安装应牢固端正,并有用途标志和线号.3.4.5 火灾报警控制器安装.3.4.5.1 设备安装前土建工作应具备下列条件:a 屋顶、楼板施工已完毕,不得有渗漏.b 结束室内地面、门窗、吊顶等安装.c 有损设备安装的装饰工作全部结束.3.4.5.2 区域报警控制器在墙上安装时,其底边距地面高度不应小于 1.5米,可用金属膨胀螺栓或埋注螺栓进行安装,固定要牢固、端正,安装在轻质墙上时应采取加固措施.靠近门轴的侧面距离不应小于0.5米,正面操作距离不应小于1.2米.3.5 调试要求:3.5.1 火灾自动报警系统调试,应在建筑内部装修和系统施工结束后进行.3.5.2 调试前施工人员应向调试人员提交竣工图、设计变更记录、施工记录(包括隐蔽工程验收记录),检验记录(包括绝缘电阻、接地电阻测试记录)、竣工报告.3.5.3 调试负责人必须由有资格的专业技术人员担任.3.5.4 调试前应按下列要求进行检查:3.5.4.1 按设计要求查验,设备规格、型号、备品、备件等.3.5.4.2 按火灾自动报警系统施工及验收规范的要求检查系统的施工质量.对属于施工中出现的问题,应会同有关单位协商解决,并有文字记录.3.5.4.3 检查检验系统线路的配线、接线、线路电阻、绝缘电阻,接地电阻、终端电阻、线号、接地、线的颜色等是否符合设计和规范要求,发现错线、开路、短路等达不到要求的应及时处理,排除故障.3.5.5 火灾报警系统应先分别对探测器、消防控制设备等逐个进行单机通电检查试验.单机检查试验合格,进行系统调试,报警控制器通电接入系统做火灾报警自检功能、消音、复位功能、故障报警功能、火灾优先功能、报警记忆功能、电源自动转换和备用电源的自动充电功能、备用电源的欠压和过压报警功能等功能检查.在通电检查中上述所有功能都必须符合条例《GB4717火灾报警控制器通用技术条件》的要求.3.5.6 按设计要求分别用主电源和备用电源供电,逐个逐项检查试验火灾报警系统的各种控制功能和联动功能,其控制功能和联动功能应正常.3.5.7 检查主电源:火灾自动报警系统的主电源和备用电源,其容量应符合有关国家标准要求,备用电源连续充放电三次应正常,主电源、备用电源转换应正常.3.5.8 系统控制功能调试后应用专用的加烟加温等试验器,应分别对各类探测器逐个试验,动作无误后可投入运行.3.5.9 对于其它报警设备也要逐个试验无误后投入运行.3.5.10 按系统调试程序进行系统功能自检.系统调试完全正常后,应连续无故障运行120h,写出调试开通报告,进行验收工作.3.6 系统验收程序3.6.1 火灾报警系统安装调试完成后,由施工单位、调试单位对工程质量、调试质量、施工资料进行预检,同时进行质量评定,发现质量问题应及时解决处理,直至达到符合设计和规范要求为止.3.6.2 预检全部合格后,施工单位、调试单位应请建设单位、设计、监理等单位,对工程进行竣工验收检查,无误后办理竣工验收单.3.6.3 建设单位或施工单位请建筑消防设施技术检测单位进行检测,由该单位提交检测报告.二、消火栓系统施工工艺2.1 施工流程消火栓系统的工艺流程:施工准备→安装准备→干管安装→箱体及支管安装→箱体配件安装→通水调试2.2 施工准备2.2.1主要材料准备（1）消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象.（2）消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁.（3）金属箱体无锈蚀,划伤,箱门开启灵活.箱体方正,箱内配件齐全.（4）栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证.2.2.2主要机具准备套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械.套丝板,管钳,台钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链,电气焊等工具.2.2.3作业条件准备施工图纸及有关技术文件应齐全,现场水、电、气应满足连续施工要求,系统设备材料能保证正常施工.2.3 施工方法及技术措施2.3.1安装准备（1）认真熟悉图纸,结合现场情况复核管道的坐标、标高是否位置得当,如有问题,及时与设计人员研究解决,办理洽商手续.（2）检查预留及预埋是否正确,临时剔凿前应与设计协调好.（3）检查设备材料是否符合设计要求和质量标准.（4）安排合理的施工顺序、避免工种交叉作业干扰,影响施工.2.3.2干管安装（1）消火栓系统干管安装应根据设计要求使用管材,按压力要求选用碳素钢管或无缝钢管.（2）消火栓系统管道采用内外壁镀锌钢管,管径小于80米米采用螺纹连接,大于等于80米米采用沟槽连接.有0.002-0.005的坡度,坡向泄水装置. （3）管道在焊接前应清除接口处的浮锈、污垢及油脂.（4）焊接钢管外刷防锈漆两道,明装部分再刷银粉一道（5）当壁厚≤4米米,直径≤50米米时应采用气焊;壁厚≥4.5米米,直径大于70米米时采用电焊.（6）不同管径的管道焊接,连接时如两管径相差不超过小管径的15%,可将大管端部缩口与小管对焊.如果两管相差超过小管径15%,应采用变径管件焊接. （7）管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上. （8）管道穿墙处不得有接口;管道穿过伸缩缝处应有防冻措施.（9）碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察和维修的方向上. （10）管道焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直找正再焊接,紧固卡件,拆掉临时固定件（11）消火栓系统安装完毕后应进行强度、密闭性试验和冲洗.系统测压和冲洗按《自动喷水没火系统施工及验收规范》中的有关规定执行.2.3.3箱体及支管安装（1）消火栓箱体要符合设计要求(其材质有木、铁和铝合金等),栓阀有单出口和双出口双控等.产品均应有消防部门的制造许可证及合格证方可使用.（2）消火栓支管要以栓阀的坐标,标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开后应灵活.（3）消火栓箱体安装在轻体隔墙上应有加固措施.（4）消火栓管道安装完按设计指定压力进行水压试验.如设计无要求一般工作压力在1.0米Pa以下,试验压力为1.4米Pa.工作压力为1米Pa以上,试压压力为工作压力加 0.4米Pa,稳压30分钟,无渗漏为合格.为配合装修,试压可分段进行.（5）消火栓系统管道试压完可连续作冲洗工作,冲洗时管内水流量应满足设计要求,进出水口水质一致时方可结束.2.3.4箱体配件安装（1）箱体配件安装应在交工前进行.（2）消防水龙带应折好放在挂架上或卷实、盘紧放在箱内;（3）消防水枪要竖放在箱体内侧,自救式水枪和软管应放在挂卡上或放在箱底部.（4）消防水龙带与水枪,快速接头的连接,一般用14号钢丝绑扎两道,每道不少于两圈,使用卡箍时,在里侧加一道铅丝.（5）设有电控按钮时,应注意与电器专业配合施工.（6）为满足火灾起初阶段自救的需要,消火栓箱内均配消防自救水喉,并且设有报警按钮.（7）栓口直径为70毫米,水枪口径为19毫米,麻质衬胶水带,水带长度25米,自救卷盘栓口直径25毫米,水枪口径6毫米,软管长度30米.（8）消火栓箱采用带灭火器箱的组合式消防柜.2.4 调试方案通水调试前消防设备包括水泵、结合器、节流装置等应安装完,其中水泵做完单机调试工作.系统通水达到工作压力,选系统最不利点消火栓做试验,通过水泵结合器及消防水泵加压,消防栓喷放压力均应满足设计要求.三、自动喷水灭火系统施工工艺3.1 施工流程施工准备→安装准备→干、支管安装→管道支架→管道水压试验→管道吹洗→设备安装→报警阀组的安装3.2 施工准备3.2.1施工前的准备工作（1）自动喷水灭火系统的施工人员必须经过技术培训,对喷水系统的原理、应用有所了解,并熟悉设计图纸.（2）准备安装的专用工具,专用的部件、管件、防晃支架、吊架及其他专用的材料和设备.（3）喷头及报警阀,水流指示器及信号阀等主要系统组件均应为经国家消防产品质量监督检验中心检测合格的产品.并按甲方的要求选定产品的厂家,采用温度等级68℃.（4）对施工人员进行详细的技术交底,并有专人负责施工质量检查及系统设备保管、检验.3.2.2材料及组件的检验自动喷水灭火系统所用的管材、管件、支架、防晃架等应进行如下检验: （1）管材、管件、各种支吊架所用的材质、型号、规格等应和设计图纸所标明的要求相符.①管材表面要求无裂纹,缩孔、夹渣、重皮等缺陷.尺寸偏差要符合现行部颁标准和国标要求.管材的螺纹密封面完整,无损伤、毛刺等缺陷,精度及表面粗糙度应达到设计要求和制造标准.②非金属密封垫片要求质地柔软,无老化变质及分层现象.法兰密封面应平整光洁,不得有毛及径向沟槽.（2）喷头应进行如下检验:①工程中所使用的喷头色标必须明显,商标、型号、公称动作温度,制造厂及生产年月等标志应齐全.②喷头外观无机械损伤和加工缺陷,螺纹密封面平整光滑,螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象.③闭式喷头应进行密封性能测验,以无渗漏、无损伤为合格.闭式喷头应进行抽验.试验数量为该批的1%,但不能少于5只,试验压力为3.0米Pa,保压时间不得少于3米in.④当两只或两只以上不合格时,不得使用该批喷头.当仅有一只喷头不合格时,再抽查2%,但不得少与10只重新进行试验,如果仍有不合格,不得使用该批喷头.⑤喷头安装应在系统测压、冲洗合格后进行.喷头安装时须采用专用的弯头、三通.喷头安装时不得对喷头进行拆装、改动、并严禁给喷头附加任何装饰性涂层.⑥喷头安装应使用专用扳手,严禁利用喷头的框架施拧喷头的框架溅水盘产生变形或释放原件损失时应采用规格、型号相同的喷头更换.⑦由于精装修尚未出图,各房间的吊顶型式不能确定,故各喷头的安装高度均待定,各管道安装高度需按装修吊顶形式及标高确定值校核后,确定安装.⑧喷淋管线如遇其它风道管道时可上返避让.（3）阀门检验①阀门的型号、规格应符合设计要求.②阀门及其附件应配备齐全,不得有机械损伤和加工缺陷.③报警阀除应有商标、型号、规格等标志外,尚应有水流方向的永久性标志.④报警阀和控制阀的阀瓣及操作机构应动作灵活,无卡涩现象,阀体内应清洁、无异物堵塞.⑤水力警铃的铃锤应转动灵活,无阻滞现象.⑥报警阀应逐个进行渗漏试验,试验压力为额定工作压力的2倍,保压时间为5米in,阀瓣处应无渗漏.3.3 施工方法及技术措施3.3.1预制加工按照设计图纸画出管道分路、管径、预留管口、阀门位置.在现场的施工图实际安装位置处做好标记,按标记分段量出实际安装的准确尺寸,然后按照此数据及现场预制加工.即:下料→断管→压槽或套丝→管件安装→调直→校对→做标记.3.3.2干管安装（1）依照设计要求及施工规范规定和已确定的支、吊架加工方法,制作安装好支、吊架.把预制完的管道运到安装部位按编号依次分开.（2）喷淋管道采用内外壁热镀锌钢管,螺纹和沟槽连接,管径小于等于80米米为螺纹连接,管径大于80米米为沟槽连接.（3）清除管中杂物,然后依次安装管道用沟槽管件连接,用卡箍固定管道,管道横向宜设0.002-0.005的坡度,且应坡向排水管,当局部区域难以利用排水管排水时,须在管道的低凹处——管道的最低点设排水阀门或排水短管.（4）管网安装中断时,应采用敞口封闭.喷洒管线应按有关消防验收规定做色标.（5）当管道穿墙或楼板时加设套管,套管长度不得小于墙体厚度或应高出地面50米米,管道的焊接环缝不得位于套管内,套管与管道的间隙应采用不燃材料填塞密实,符合规范要求.3.3.3立管安装竖井内立管支架安装完以后(支架安装见附图),固定支架敷设于距地(楼)面 1.5米处至少设一个支架,上下统一吊线安装卡件.立管阀门安装朝向应便于操作和检修.3.3.4支管安装支管安装根据图纸和现场统一下料,分支管安装配合精装修单位下料施工,安装时必须符合规范规定.3.3.5支吊架安装（1）管道安装前认真审图,同时参阅相关专业和建筑装饰图纸,进行各专业管道预排,确定支吊架的形式和做法,（2）根据本工程的实际情况,按管道材质、系统构成,管道排列方式不同,分别采用不同的管道支架,（3）成排及分层管道在管道转角及难以托吊的部位用型钢做组合支架,其它部分的管道DN＜300米米的按华北标办标准图集91SB1做托吊架,（4）横干管长度超过25米时,设型钢组合或单管固定支架.（5）支吊架生根部位尽量设在结构梁上,设置规律是“墙不做架,拖稳转角,找准坡度,同经等分,不超最大”.（6） DN≤150米米管道吊架生根做法按图集91SB1-84.A3型选用,吊杆按图集91SB1-87 B3型选用,管卡按图集91SB1-93 C2型选用.（7）管道吊架和支架的位置应以不防碍喷头喷水的效果为原则,一般吊架距喷。

消防工程施工工艺一、概述消防工程施工工艺是指在建筑物、场所等各类工程中，按照相关法规和标准要求，采用特定的工艺方法和流程，进行消防设施的安装、调试和验收的过程。

本文将详细介绍消防工程施工工艺的步骤、要点和注意事项。

二、施工工艺步骤1. 前期准备在施工前，需要进行详细的规划和准备工作，包括确定消防设计方案、制定施工计划、准备施工材料和设备等。

同时，还需与相关部门进行沟通，了解施工现场的特殊要求和安全注意事项。

2. 施工现场布置根据消防设计方案，合理布置施工现场，确保施工的顺利进行。

包括设置施工区域、安装施工临时设施、搭建施工平台等。

同时，要确保施工现场的通风、照明和安全防护等设施完善。

3. 消防管道安装根据消防设计方案和相关标准要求，进行消防管道的安装工作。

包括消防水源管道、室内消防栓管道、消防喷淋系统管道等。

在安装过程中，要确保管道的连接牢固、密封性良好，并进行必要的防腐处理。

4. 消防设备安装根据设计方案，安装各类消防设备，包括消防泵、消防水箱、消防喷淋头、火灾报警器等。

在安装过程中，要按照设备的使用说明书进行操作，并进行必要的调试和检验。

5. 电气设备安装消防工程中的电气设备安装是重要的一环。

包括安装消防电源系统、火灾自动报警系统、应急照明系统等。

在安装过程中，要确保电气设备与其他设备的连接正确，线路的绝缘性能良好，并进行必要的接地处理。

6. 系统调试与验收在完成消防设备和电气设备的安装后，进行系统的调试和验收工作。

通过对各个设备的功能测试、联动测试和性能测试，确保消防系统的正常运行和可靠性。

同时，要按照相关标准和规范进行系统的验收，并出具相应的验收报告。

7. 施工记录和档案整理在施工过程中，要做好施工记录，包括施工日志、施工图纸修改记录、质量检验记录等。

同时，还要整理施工档案，包括消防设备和电气设备的安装图纸、设备说明书、调试记录等。

确保施工过程的可追溯性和档案的完整性。

三、施工工艺要点和注意事项1. 安全第一在整个施工过程中，安全是首要考虑的因素。

消防工程施工工艺引言概述：消防工程施工工艺是指在建筑物内部或周围进行的消防设施安装和施工的过程。

消防工程施工工艺的合理与否直接关系到建筑物的消防安全性能。

本文将详细介绍消防工程施工工艺的五个部分，包括设计准备、施工前期准备、施工过程、施工质量控制和施工后期验收。

一、设计准备：1.1 消防工程设计方案：根据建筑物的用途和规模，结合消防法规和相关标准，制定消防工程设计方案，包括消防设施的种类、布局和数量等。

1.2 消防设备选型：根据消防工程设计方案，选择适合的消防设备和器材，包括消防水泵、消防水箱、喷淋系统、烟雾探测器等。

1.3 施工材料准备：根据消防工程设计方案和消防设备选型，准备好所需的施工材料，包括消防管道、电缆、阀门等。

二、施工前期准备：2.1 施工组织设计：根据消防工程的特点和施工要求，制定施工组织设计方案，明确施工队伍的组成、分工和施工计划等。

2.2 施工人员培训：对参与消防工程施工的人员进行培训，使其熟悉消防设备的安装和调试过程，掌握相关的安全操作规程。

2.3 施工现场准备：清理施工现场，确保施工区域的安全和整洁，并设置必要的安全警示标志和防护措施。

三、施工过程：3.1 消防管道安装：按照设计方案要求，进行消防管道的布置和安装，包括主干管道、支管道和喷淋管道等。

3.2 消防设备安装：根据消防工程设计方案和设备选型，进行消防设备的安装和调试，确保其正常运行和有效性。

3.3 系统联调测试：对已安装的消防设备进行系统联调测试，包括消防水泵和喷淋系统的联动测试，确保其协调运行。

四、施工质量控制：4.1 工程质量监督：设立专门的质量监督人员，对消防工程施工过程进行监督和检查，确保施工质量符合设计要求和相关标准。

4.2 施工记录和报验：及时记录施工过程中的关键节点和重要数据，完成施工报验手续，确保施工质量的可追溯性和合规性。

4.3 施工安全管理：加强施工现场的安全管理，落实各项安全措施，确保施工过程中的人员和设备安全。

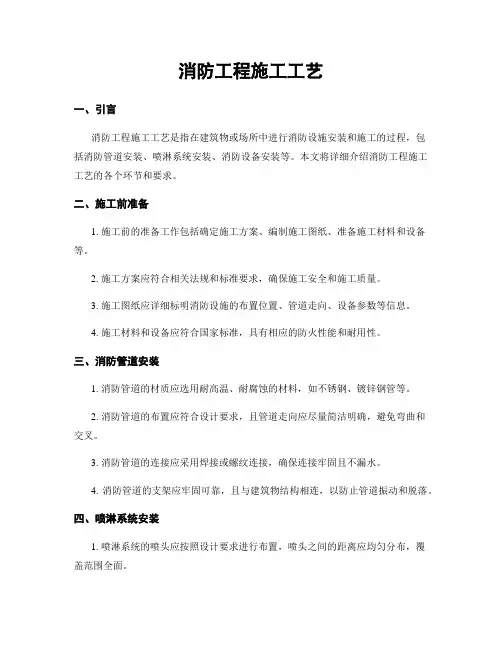

消防工程施工工艺一、引言消防工程施工工艺是指在建筑物或场所中进行消防设施安装和施工的过程，包括消防管道安装、喷淋系统安装、消防设备安装等。

本文将详细介绍消防工程施工工艺的各个环节和要求。

二、施工前准备1. 施工前的准备工作包括确定施工方案、编制施工图纸、准备施工材料和设备等。

2. 施工方案应符合相关法规和标准要求，确保施工安全和施工质量。

3. 施工图纸应详细标明消防设施的布置位置、管道走向、设备参数等信息。

4. 施工材料和设备应符合国家标准，具有相应的防火性能和耐用性。

三、消防管道安装1. 消防管道的材质应选用耐高温、耐腐蚀的材料，如不锈钢、镀锌钢管等。

2. 消防管道的布置应符合设计要求，且管道走向应尽量简洁明确，避免弯曲和交叉。

3. 消防管道的连接应采用焊接或螺纹连接，确保连接牢固且不漏水。

4. 消防管道的支架应牢固可靠，且与建筑物结构相连，以防止管道振动和脱落。

四、喷淋系统安装1. 喷淋系统的喷头应按照设计要求进行布置，喷头之间的距离应均匀分布，覆盖范围全面。

2. 喷淋系统的管道应与消防管道相连，确保供水稳定并符合设计要求。

3. 喷淋系统的管道和喷头应进行严密的连接，不得漏水，且连接处应有防漏装置。

4. 喷淋系统的水泵和水箱应安装在易于操作和维护的位置，保证正常运行和维护。

五、消防设备安装1. 消防设备包括灭火器、消防栓、自动喷水灭火系统等。

2. 灭火器的布置应根据建筑物的类型和用途进行合理布局，确保灭火器的覆盖范围。

3. 消防栓的安装位置应符合设计要求，且易于操作和维护。

4. 自动喷水灭火系统的安装应按照设计要求进行，确保系统的灵敏度和可靠性。

六、施工质量控制1. 施工过程中应进行严格的质量控制，包括材料验收、施工工艺控制、施工质量检查等。

2. 施工材料的验收应符合国家标准和设计要求，不合格材料不得使用。

3. 施工工艺应按照施工方案和施工图纸要求进行，确保施工质量。

4. 施工质量检查应包括工艺检查、功能检查和验收检查，确保消防设施的正常运行和使用。

消防栓系统施工工艺一、施工工艺流程：管道安装流程：管线测量→支吊架制作安装→机械断管→机械滚槽、开孔→管口打磨→管道连接→管道强度及严密性试验→管道冲洗二、施工工艺1、熟悉图纸，熟悉图纸同生活给水管道。

2、管线测量及支吊架制作安装:按照设计要求进行管道支、吊架的位置放线。

管道支、吊架的制作应符合相A、用切管机将钢管切割至所需长度，切口应平整，切口处毛刺应用砂轮机打磨。

B、将需加工沟槽的钢管架设在沟槽机及尾架上。

C、用水平仪测量钢管水平度，调整钢管使之保持水平。

D、将钢管端面与滚槽机止面贴紧，使钢管中轴线与滚槽机止面呈900。

E、启动滚槽机电机，缓慢压下千斤顶，使上压轮均匀滚压钢管，至预定沟槽深度即停机。

F、用游标卡尺检查沟槽深度和宽度，确认是否符合要求。

G、千斤顶卸荷，从滚槽机上取下钢管。

4.卡箍管件安装要点：安装机械三通、机械四通的钢管应在与支管连接部位用开孔机开孔。

A、用链条将开孔机固定于钢管预定开孔处。

B、启动开孔机，缓慢转动开孔机立柱顶部的手轮，直至钻头完成在钢管上开孔的工作。

在操作过程中，为保护钻头，需适量添加开孔钻头用润滑剂。

C、清理钻落的金属和开孔部位残渣，孔洞处毛刺须用砂轮机打磨光滑。

D、将机械三通、卡环置于钢管孔洞上下，注意机械三通、橡胶密封与孔洞之间间隙均匀，紧固螺栓到位。

5. 卡箍管道安装技术要点：先装大口径、总管、立管，后装小口径、分支管的原则。

安装过程中应按顺序安装，避免出现跳装、分段装，以免出现管段之间连接困难和影响管路整体性能。

A、准备好符合要求的沟槽管段、配件和附件。

B、检查接头橡胶密封圈是否有损伤，将其套上一根钢管的端部。

C、将另一根钢管靠近已套上橡胶密封圈的钢管端部，两端处应留有一定间隙，间隙应符合要求。

D、将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂。

E、检查管道中轴线是否保持水平。

F、在接口位置橡胶密封圈外侧安装上、下卡环，并将卡环凸边卡进沟槽内。

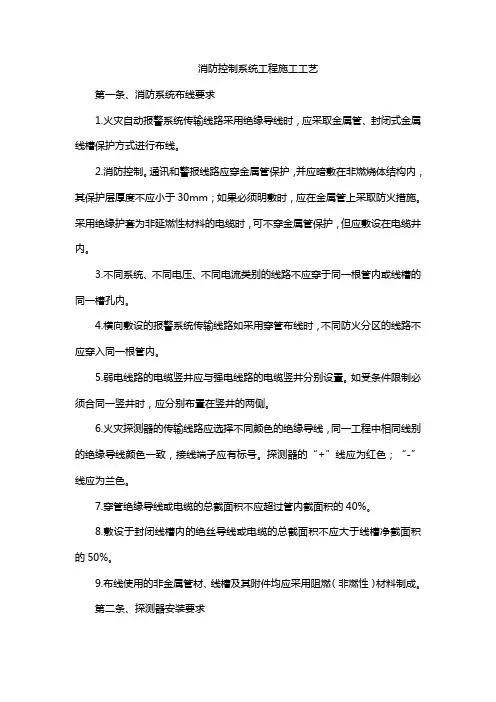

消防控制系统工程施工工艺第一条、消防系统布线要求1.火灾自动报警系统传输线路采用绝缘导线时，应采取金属管、封闭式金属线槽保护方式进行布线。

2.消防控制。

通讯和警报线路应穿金属管保护，并应暗敷在非燃烧体结构内，其保护层厚度不应小于30mm；如果必须明敷时，应在金属管上采取防火措施。

采用绝缘护套为非延燃性材料的电缆时，可不穿金属管保护，但应敷设在电缆井内。

3.不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同一槽孔内。

4.横向敷设的报警系统传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内。

5.弱电线路的电缆竖井应与强电线路的电缆竖井分别设置。

如受条件限制必须合同一竖井时，应分别布置在竖井的两侧。

6.火灾探测器的传输线路应选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线颜色一致，接线端子应有标号。

探测器的“+”线应为红色；“-”线应为兰色。

7.穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%。

8.敷设于封闭线槽内的绝丝导线或电缆的总截面积不应大于线槽净截面积的50%。

9.布线使用的非金属管材、线槽及其附件均应采用阻燃（非燃性）材料制成。

第二条、探测器安装要求1.在宽度小于3m的内走道顶棚上设置探测器时应居中安装，距离不应超过15m，探测器至端墙的距离不应大于探测器安装间距的1/2。

2.探测器至墙壁、梁边的水平距离不应小于0.6m。

3.探测器周围0.5m内不应有遮挡物。

4.探测器至空调送风口边缘的水平距离不应小于1.5m。

5.探测器应水平安装，如果必须倾斜安装时，倾斜角度不应大于45o。

6.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。

探测器距端墙的距离，不应大于探测器安装间距的一半。

7.探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。

探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。
