除尘器的设计1. 处理气体流量的计算该车间除尘系统的处理烟气量由三个伞形集气罩的排烟量组成。
因此，入口的烟气量为三部分总和，即：()h m s m Q Q Q Q C B A N V /5328m /s 48.1/35.035.078.03331,==++='+'+'=此外，袋式除尘器的处理烟气量还应考虑其漏风及严密程度的影响，因此，除尘系统漏风所附加的安全系数K 一般为0.1～0.15，本设计取值K=0.12，则：()h m K Q Q N V N V /36.5967h /m 12.15328)1(331,2,=⨯=+⨯=综上，该除尘器的处理烟气量为：()h m h m Q Q Q N V N V /68.5647/236.5967532821332,1,=+=+=2. 除尘效率的计算根据GB16297-1996《大气污染物综合排放标准》中新污染源大气污染物排放标准，其它颗粒物的最高允许排放浓度为0.12g/m 3，根据除尘器的净化除尘效率公式：N N V NN V Q Q 11,22,1ρρη-=其中，ρ1N —装置进口的污染物浓度，g/m N 3ρ2N —装置出口的污染物浓度，g/m N 3则该除尘器的净化除尘效率为：%31.975532812.036.5967-1=⨯⨯=η3. 除尘器类型的选用根据除尘机理的不同，一般将除尘器分为以下几种：（1）机械除尘器。
利用机械力（重力、惯性力和离心力）作用进行除尘的技术，一般作为预除尘器在烟气净化中使用，如旋风分离器、沉降室、静电除尘器等。
（2）电除尘器。
利用电场力对荷电粒子的作用进行气固分离的技术。
静电除尘器的除尘效率高，处理风量大，运行阻力低。
（3）袋式除尘器。
使烟气通过织物或多孔的填料层，利用过滤机理进行除尘的技术，主要包括袋式除尘器及颗粒层除尘技术。
袋式除尘器具有很好的除尘效果，应用广泛。
（4）湿式除尘器。
利用液滴或液膜洗涤烟气进行除尘的技术，包括低能洗涤技术或高能文氏管除尘技术。

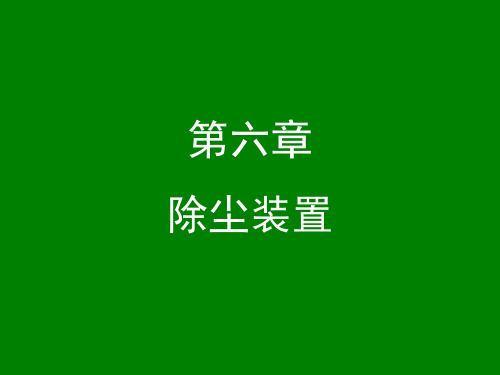

第六章除尘装置从气体中去除或捕集固态或液态微粒的设备称为除尘装置，或除尘器；凭据主要除尘机理，目前常用的除尘器可分为：机器除尘器、电除尘器、袋式除尘器和湿式除尘器；凭据除尘效率可分为：高效（90%-99.9%）除尘器，如过滤式除尘器、电除尘器；中效（70%-90%）除尘器，如旋风除尘器、湿式除尘器；低效（40%-70%）除尘器，如重力沉降室、惯性除尘器等。

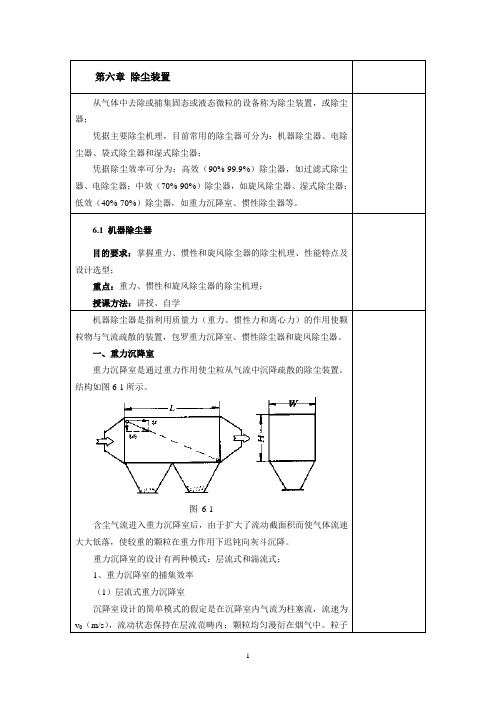

6.1 机器除尘器目的要求：掌握重力、惯性和旋风除尘器的除尘机理、性能特点及设计选型；重点：重力、惯性和旋风除尘器的除尘机理；授课方法：讲授、自学机器除尘器是指利用质量力（重力、惯性力和离心力）的作用使颗粒物与气流疏散的装置，包罗重力沉降室、惯性除尘器和旋风除尘器。
一、重力沉降室重力沉降室是通过重力作用使尘粒从气流中沉降疏散的除尘装置。
结构如图6-1所示。
图6-1含尘气流进入重力沉降室后，由于扩大了流动截面积而使气体流速大大低落，使较重的颗粒在重力作用下迟钝向灰斗沉降。
重力沉降室的设计有两种模式：层流式和湍流式；1、重力沉降室的捕集效率（1）层流式重力沉降室沉降室设计的简单模式的假定是在沉降室内气流为柱塞流，流速为v0（m/s），流动状态保持在层流范畴内；颗粒均匀漫衍在烟气中。
粒子尘粒在离心力作用下，逐渐向外壁移动。
到达外壁的尘粒，在外旋流的推力和重力的配相助用下，沿器壁落至灰斗中，实现与气流的疏散。
图6-8 普通旋风除尘器的结构及内部气流1、筒体；2、锥体；3、排气管；4、外旋流；5、内漩流；6、上旋流；7、回流区；别的，当气流从除尘器顶向下高速旋转时，顶部压力下降，使一部分气流带着微细尘粒沿简体内壁旋转向上，到达顶盖后再沿排气管外壁旋转向下，最后汇入排气管排走。
通常将这股旋转气流称为上旋流。
上旋流携带细尘汇人内旋流排走。
对付旋风除尘器内气流运动流场的测定发明，由于进入的气体不是理想气体，且具有粘性，所以实际气流的运动是很庞大的。
外旋流内部及其与尘粒之间存在着磨擦损失，因而外旋流不是纯净的自由涡，而是所谓的准自由涡，它具有向下低速向心的径向运动。
大气污染控制工程第三版期末复习考试重点《大气污染控制工程》复习要点第一章概论第一节：大气与大气污染1、大气的组成：干洁空气、水蒸气和各种杂质。
2、大气污染：系指由于人类活动或自然过程使得某些物质进入大气中，呈现出足够的浓度，达到了足够的时间，并因此而危害了人体的舒适、健康和福利，或危害了生态环境。
P3（名词解释/选择）3、按照大气污染范围分为：局部地区污染、地区性污染、广域污染、全球性污染。
4、全球性大气污染问题包括温室效应、臭氧层破坏和酸雨等三大问题。
P3（填空）5、温室效应：大气中的二氧化碳和其他微量气体，可以使太阳短波辐射几乎无衰减地通过，但却可以吸收地表的长波辐射，由此引起全球气温升高的现象，称为“温室效应”。
P3第二节：大气污染物及其来源1、大气污染物的种类很多，按其存在状态可概括为两类：气溶胶状态污染物，气体状态污染物。
P42、气体状态污染物：硫氧化物、氮氧化物、碳氧化物、有机化合物、硫酸烟雾、光化学烟雾3、对于气体污染物，有可分为一次污染物和二次污染物。
P54、大气污染物的来源可分为自然污染源和人为污染源两类。
P75、人为污染源有各种分类方法。
按污染源的空间分布可分为：点源、面源、线源。
P76、人为污染源：生活污染源、工业污染源、交通运输污染源7、对主要大气污染物的分类统计：燃料燃烧、工业生产、交通运输和氮氧化物。
8、中国的大气环境污染以煤烟型为主，主要污染物为颗粒物、SO2第三节：大气污染的影响1、大气污染物侵入人体的主要三条途径：表面接触、食入含污染物的食物和水、吸入被污染的空气2、大气污染物的影响：①对人体健康的影响②对植物的伤害③对器物和材料的影响④对大气能见度和气候的影响第四节：大气污染综合防治1、大气污染综合防治：实质上就是为了达到区域环境空气质量控制目标，对多种大气污染控制方案的技术可行性、经济合理性、区域适应性和实施可能性等进行最优化选择和评价，从而得出最优的控制技术方案和工程措施。
