磁粉探伤机

磁粉探伤是一种常用的非破坏性检测方法，用于发现金属材料表面和近表面的裂纹、缺陷等问题。

磁粉探伤机是用于执行磁粉探伤过程的设备，下面是其基本工作原理：
1.磁场产生：磁粉探伤机通过电磁铁或永磁体产生一个强磁场。

这个磁场可以是直流磁场、
交变磁场或全波磁场，具体取决于检测要求和应用情况。

2.磁化工件：被检测的金属工件通过放置在磁粉探伤机的工作区域内。

磁场通过电磁铁或
永磁体作用于工件上，将其磁化。

3.磁粉涂覆：在工件表面上涂覆磁粉。

磁粉可以是干磁粉（粉末形式）或湿磁粉（悬浮在
液体中），具体选择取决于应用要求。

磁粉会在存在裂纹或缺陷的地方发生积聚。

4.观察和评估：在磁粉涂覆后，工件被观察以发现磁粉的积聚。

这些积聚点可能标志着存
在裂纹或缺陷的位置。

检测员通过目视检查或使用特定的照明和放大设备来确认和评估这些缺陷。

5.结果记录：根据检测结果，对缺陷进行分类、记录和评估，以便进一步采取适当的措施。

总结起来，磁粉探伤机通过产生磁场、磁化工件、涂覆磁粉和观察磁粉积聚等步骤，能够有效地检测金属工件表面和近表面的裂纹和缺陷。

该方法广泛应用于制造业、航空航天、铁路、桥梁等领域，以确保安全和质量。

磁粉探伤机的操作规程一、引言磁粉探伤技术是一种非破坏性检测方法，广泛应用于工业领域。

磁粉探伤机作为磁粉探伤技术的重要工具，必须按照规定的操作规程进行操作，以确保安全和准确性。

本文将介绍磁粉探伤机的操作规程。

二、准备工作1. 检查设备：在操作磁粉探伤机之前，必须检查设备的完整性和安全性。

确保设备没有损坏或松动的零件。

2. 检查磁粉：确认使用的磁粉符合要求，不得使用过期或受潮的磁粉。

3. 选择试样：根据被检测物体的要求，选择合适的试样，并确保试样清洁干净，无污染物。

三、设备操作1. 开机准备：将磁粉探伤机连接到电源，确保电源稳定。

检查各部位的连接情况，确保无松动或不良接触的情况。

2. 参数设定：根据被检测物体的特点，设置合适的工作模式和参数。

包括磁场方向、磁场强度、激励频率等。

3. 校准：执行校准程序，确保磁场强度和灵敏度符合要求。

根据实际情况，调整校准参数，使得探伤结果准确可靠。

4. 操作示范：操作人员应当对正确的操作流程进行示范。

特别是对于新手操作人员，应提供足够的培训和指导。

5. 操作规程：按照规定的操作规程进行操作，避免任意性和盲目性操作。

四、磁粉探伤操作步骤1. 准备试样：将试样放置在探伤区域内，并确保表面干净。

对于大型试样，操作人员应注意人身安全，避免危险动作。

2. 施加磁场：根据被检测物体的特点，施加合适的磁场。

可以通过旋钮或按钮来实现磁场的施加。

3. 激励磁粉：将磁粉均匀地覆盖在试样表面上。

可以通过手工撒粉或机械喷粉来实现，确保磁粉的均匀性。

4. 吸附磁粉：等待一段时间，让磁粉充分吸附在缺陷或裂纹处。

时间的长短取决于被检测物体的性质和试样的状态。

5. 清洗试样：在探伤结束后，将磁粉从试样表面清除。

可以使用刷子或水冲洗等方法，确保试样清洁干净。

6. 结果评估：根据磁粉探伤的结果，判断是否存在缺陷或裂纹。

通过仪器显示或肉眼观察等方式进行结果评估。

7. 记录和报告：将磁粉探伤的结果进行记录，并根据需要编写探伤报告。

磁粉探伤机标准简介磁粉探伤是一种常用的无损检测方法，用于检测材料表面和近表面的裂纹、气孔、夹杂物等缺陷。

磁粉探伤机是磁粉探伤的关键设备，用于产生磁场，并观察材料上是否出现磁粉堆积，以判断是否存在缺陷。

为了确保磁粉探伤机的性能和使用安全，需要有相应的标准进行规范。

1. 总则此标准适用于磁粉探伤机的设计、制造、调试和使用。

它的主要目的是保证磁粉探伤机的性能和可靠性，以及操作人员的安全。

该标准应与国家相关标准和技术规范相结合使用。

2. 术语和定义2.1 磁粉探伤机磁粉探伤机是一种能够产生磁场，并通过观察材料表面是否出现磁粉堆积来检测材料缺陷的设备。

2.2 磁粉堆积磁粉堆积是指磁粉在材料表面或近表面堆积形成线、圆、点等形状的现象。

2.3 缺陷缺陷是指材料表面或近表面的裂纹、气孔、夹杂物等不合格的部分。

3. 设计与制造要求3.1 磁场生成磁粉探伤机应能够产生均匀且适合探测的磁场，磁场的强度和分布应符合相关标准的要求。

3.2 磁粉供给系统磁粉探伤机应配备可靠的磁粉供给系统，能够将磁粉输送到被检测材料表面，并能够控制磁粉的供给量和均匀度。

3.3 观测系统磁粉探伤机应配备适合的观测系统，允许操作人员清晰地观察材料表面是否出现磁粉堆积，并能够提供足够的亮度和对比度。

4. 操作要求4.1 操作人员培训使用磁粉探伤机的操作人员应接受专业培训，熟悉磁粉探伤机的操作流程、注意事项和安全预防措施。

4.2 检测方法磁粉探伤机的检测方法应符合相关标准和技术规范的要求，并且能够满足被检测材料的特定要求。

4.3 操作环境磁粉探伤机的使用环境应满足相关标准和技术规范的要求，包括温度、湿度、噪声等方面的要求。

5. 维护和检修5.1 维护计划磁粉探伤机的使用单位应制定维护计划，定期对设备进行检查和维护，以确保设备处于良好的工作状态。

5.2 故障排除出现故障时，操作人员应按照设备维修手册的要求进行排除，必要时可请专门维修人员进行修复。

6. 安全要求6.1 电气安全磁粉探伤机的电气部分应符合相关标准和技术规范的要求，包括接地保护、绝缘性能等方面的要求。

荧光磁粉探伤机安全操作规程一、设备安全操作规程1. 操作人员必须接受荧光磁粉探伤机操作培训，并获得相应的资质证书。

2. 在操作荧光磁粉探伤机之前，应确保设备处于正常工作状态，且安全保护装置完好。

3. 操作人员应穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。

4. 在操作荧光磁粉探伤机时，应保持清醒和集中注意力，切勿在疲劳或情绪不稳定的状态下操作。

5. 在操作荧光磁粉探伤机前，应对设备进行预检查，确保各部件完好，无松动或异常。

6. 开机前应检查电源和电缆是否安全可靠，并确保无任何异常情况。

7. 在操作荧光磁粉探伤机时，切勿触碰设备的电线、插头或电源部件，以免发生触电事故。

8. 若发现设备存在故障或异常，应立即停止操作，并通知相关人员进行维修和检测。

9. 禁止将未经授权或不符合安全规定的工具或零件用于修理荧光磁粉探伤机。

10. 在操作荧光磁粉探伤机时，应保持设备周围的通道和出口畅通，以便紧急情况下的疏散。

11. 在操作荧光磁粉探伤机时，应避免将手指、头发或衣物等物品靠近设备，以免发生夹伤或缠绕事故。

12. 在操作荧光磁粉探伤机时，严禁随意调整设备的参数或机械部件，必须经过专业人员的指导和许可。

13. 在操作荧光磁粉探伤机时，严禁在设备上进行擅自维修或更换零部件，必须由专业人员进行。

14. 在操作荧光磁粉探伤机前，应将工作区域内的杂物和异物清理干净，以防止设备被损坏或事故发生。

15. 在操作荧光磁粉探伤机时，应严格按照操作手册的操作步骤进行，不得随意修改或忽略任何步骤。

16. 在操作荧光磁粉探伤机时，切勿将手或其他物品插入设备的运转部件中，以防发生危险或事故。

17. 在操作荧光磁粉探伤机时，若发现设备散发出异常的热量或气味，应立即停止操作，并通知相关人员进行检修。

18. 在操作荧光磁粉探伤机时，应避免将设备暴露在强烈的光线或高温环境下，以免影响设备的正常工作和寿命。

19. 操作人员在使用荧光磁粉探伤机时，应熟悉设备的应急停机按钮和其他安全设施的位置和使用方法。

磁粉探伤机的工作原理和检测方法引言：磁粉探伤是一种常用的无损检测方法，广泛应用于工业领域。

磁粉探伤机作为一种重要的设备，可以快速高效地检测表面和近表面的裂纹、缺陷等隐患，保证工件的质量和安全性。

本文将介绍磁粉探伤机的工作原理和常用的检测方法。

一、磁粉探伤机的工作原理磁粉探伤机利用磁场的特性来检测工件表面和近表面的缺陷。

其工作原理基于安培定律和铁磁材料磁化过程中的磁滞现象。

1. 安培定律原理根据安培定律，电流通过导线时，会在周围产生磁场。

磁粉探伤机通过通电线圈在工件表面产生磁场，用于检测缺陷。

当工件表面有缺陷时，由于磁场的不均匀性，会引起磁粉在缺陷附近集聚，形成磁粉集团。

2. 磁滞现象原理磁滞现象是指铁磁材料在磁场中磁化和去磁化过程中，磁化强度不随磁场的变化而线性变化的现象。

利用磁滞现象，磁粉探伤机可以通过观察磁粉集团的形状和大小，来判断工件表面和近表面的缺陷位置和形态。

二、磁粉探伤机的检测方法磁粉探伤机的检测方法主要包括干法和湿法两种。

下面将详细介绍这两种常用的方法。

1. 干法干法是指在磁粉探伤过程中不使用液体介质。

具体步骤如下：（1）清洁工件表面，确保无杂质和油污。

（2）涂覆磁粉剂。

磁粉剂通过与工件磁场交互作用，形成磁粉集团，并沉积在缺陷表面。

（3）观察和评估磁粉集团。

使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。

干法适用于对表面和近表面的缺陷进行检测，具有操作简单、成本较低等优势。

然而，干法对于微小和深埋缺陷的检测能力较弱。

2. 湿法湿法是指在磁粉探伤过程中使用液体介质。

具体步骤如下：（1）清洁工件表面，确保无杂质和油污。

（2）涂覆磁粉悬液。

磁粉悬液包含磁粉和水或油剂，通过浸渍到缺陷表面形成磁粉集团。

（3）观察和评估磁粉集团。

使用特定的光源和磁粉观察仪对工件进行观察，根据磁粉集团的形状、大小和密度等特征，判断缺陷的位置和形态。

湿法相对于干法，具有更高的检测灵敏度和检测深度。

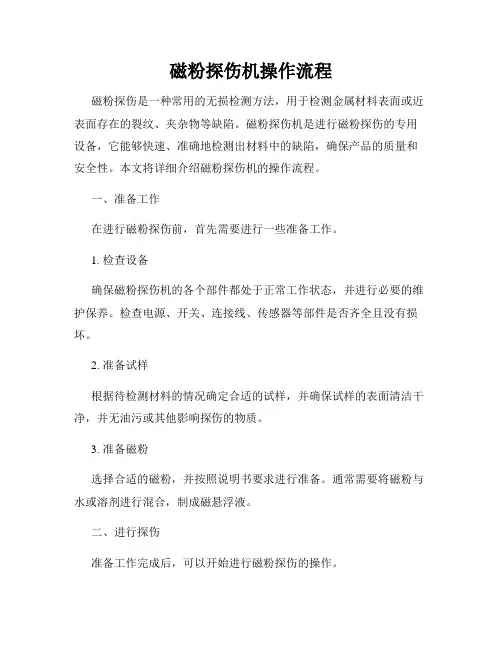

磁粉探伤机操作流程磁粉探伤是一种常用的无损检测方法，用于检测金属材料表面或近表面存在的裂纹、夹杂物等缺陷。

磁粉探伤机是进行磁粉探伤的专用设备，它能够快速、准确地检测出材料中的缺陷，确保产品的质量和安全性。

本文将详细介绍磁粉探伤机的操作流程。

一、准备工作在进行磁粉探伤前，首先需要进行一些准备工作。

1. 检查设备确保磁粉探伤机的各个部件都处于正常工作状态，并进行必要的维护保养。

检查电源、开关、连接线、传感器等部件是否齐全且没有损坏。

2. 准备试样根据待检测材料的情况确定合适的试样，并确保试样的表面清洁干净，并无油污或其他影响探伤的物质。

3. 准备磁粉选择合适的磁粉，并按照说明书要求进行准备。

通常需要将磁粉与水或溶剂进行混合，制成磁悬浮液。

二、进行探伤准备工作完成后，可以开始进行磁粉探伤的操作。

1. 设置参数将磁粉探伤机的参数进行适当设置。

根据试样的材料、尺寸、缺陷类型等情况，调整磁场强度、电流、工作频率等参数。

确保参数的设置符合探伤要求并保证检测的准确性。

2. 涂粉将事先准备好的磁悬浮液均匀地涂覆在试样的表面上。

可使用刷子、喷雾器等工具进行涂粉操作。

确保磁粉能够充分地覆盖整个试样的表面，并形成均匀的薄层。

3. 施加磁场接下来，需要施加磁场。

根据试样的类型选择适当的磁场形式，如直流磁场、交流磁场或脉冲磁场。

将磁粉探伤机的磁场发生器设置为所需的工作模式，并开始施加磁场。

4. 观察结果在施加磁场的同时，观察试样表面是否出现磁粉聚集的迹象。

如果存在缺陷，磁粉会聚集在缺陷附近形成磁粉条纹或磁粉斑点。

通过观察这些条纹或斑点的形状、密度和位置，可以初步判断出缺陷的类型和大小。

5. 评估结果根据观察到的磁粉聚集情况，评估试样的缺陷情况。

对于较小的缺陷，可以凭经验判断，对于较大或不确定的缺陷，可以使用背景磁化法或其它更精确的方法进行定量评估。

6. 清洗试样探伤完毕后，需要对试样进行清洗。

使用适当的溶剂或清洁剂，将磁粉从试样表面去除，确保试样的表面干净无污染。

磁粉探伤机辐射
磁粉探伤机是一种常用于检测金属表面缺陷的设备，它通过利用磁力线和磁粉的相互作用来发现金属表面的裂纹、疲劳、焊接缺陷等问题。

磁粉探伤机主要由磁源、磁探头、磁粉和光源等组成。

在磁粉探伤过程中，通常会使用可见光或紫外线来照明，以便观察磁粉在缺陷处的聚集情况。

而辐射则是指磁粉探伤机在工作过程中可能产生的一种电磁辐射。

由于磁粉探伤机通常需要使用电源来产生磁场，因此在工作时会产生一定的辐射。

这种辐射通常属于非离子辐射，即不具有足够能量将电子从原子或分子中释放出来的辐射。

为了确保磁粉探伤机不会对人体和环境造成辐射伤害，通常有相关的安全标准和规定。

使用磁粉探伤机时，操作人员需要遵循正确的操作步骤和防护措施，以减少辐射暴露的风险。

此外，磁粉探伤机的设计、制造和安装也需要符合相应的安全标准，以确保其辐射水平符合规定要求，且不会对人体和环境造成危害。

磁粉探伤机的分类和性能比较磁粉探伤是一种广泛应用于工业领域的无损检测方法，用于检测金属材料中的裂纹、缺陷和其他表面瑕疵。

在磁粉探伤中，磁粉探伤机是不可或缺的工具之一。

本文将介绍磁粉探伤机的分类和性能比较，以帮助读者更好地了解不同类型的磁粉探伤机及其特点。

磁粉探伤机广泛应用于航空、航天、汽车、船舶、机械制造、铁路等领域，用于对金属材料进行缺陷检测。

根据其原理和结构的不同，磁粉探伤机可以分为以下几类：1. 交流磁粉探伤机交流磁粉探伤机利用交流磁场产生的涡流效应来检测金属表面的裂纹和缺陷。

交流磁粉探伤机具有操作简便、成本低廉的优点，适用于检测表面缺陷较浅的材料。

2. 直流磁粉探伤机直流磁粉探伤机通过产生的直流磁场和金属材料中的磁化现象来检测裂纹和缺陷。

直流磁粉探伤机具有较高的灵敏度和深度探测能力，适用于检测深层裂纹和缺陷。

3. 手持式磁粉探伤机手持式磁粉探伤机便携轻便，适用于对较小或难以移动的工件进行检测。

手持式磁粉探伤机具有操作简便、快速高效的特点，广泛应用于各个行业。

4. 机器式磁粉探伤机机器式磁粉探伤机通常是由磁场产生器和工件夹具组成，可用于对大型和重型工件进行探伤。

机器式磁粉探伤机具有较高的自动化程度和稳定性，适用于大批量的生产工艺。

上述分类仅为磁粉探伤机的一部分，根据工件的不同形状、尺寸和材料以及检测要求的不同，还可以有其他各种类型的磁粉探伤机。

如隧道式磁粉探伤机、旋转式磁粉探伤机等。

在选择磁粉探伤机时，需要根据具体的需求和应用场景来进行比较。

以下是一些常用的性能比较指标：1. 灵敏度：磁粉探伤机的灵敏度决定了其对裂纹和缺陷的检测能力。

一般来说，灵敏度越高，越能检测到微小的裂纹和缺陷。

2. 深度探伤能力：磁粉探伤机的深度探伤能力决定了其对深层裂纹和缺陷的检测能力。

深度探伤能力越强，越能检测到深层的裂纹和缺陷。

3. 操作便捷性：磁粉探伤机的操作便捷性直接影响到工作效率。

操作便捷性越高，操作人员可以更快速地进行检测，提高工作效率。

磁粉探伤机的国际标准和认证要求磁粉探伤技术是一种常用于发现金属表面或近表面裂纹的方法。

磁粉探伤机是一种使用磁力和磁粉来检测金属材料中可能存在的裂纹或缺陷的设备。

为了确保磁粉探伤机的质量和性能达到国际标准，相关的标准和认证要求被广泛采纳和遵循。

本文将探讨国际上与磁粉探伤机相关的标准和认证要求。

首先，磁粉探伤机的国际标准主要由国际标准化组织（ISO）和美国材料和试验协会（ASTM International）制定和管理。

这些标准涵盖了磁粉探伤机的设计、制造、操作和维护等各个方面，以确保磁粉探伤机的性能和质量达到国际水平。

ISO 9934-1为磁粉探伤机设备的规范和要求提供了全面的指导。

该标准规定了磁粉探伤机设备的安全和性能要求，以及其各个部件的特殊要求。

此外，ISO 9934-3还定义了磁粉探伤机设备的校准和验证方法，以确保其准确度和稳定性。

与ISO标准不同，ASTM International主要发布以美国为基础的标准。

其中，ASTM E709是磁粉探伤机设备的一项重要标准。

它详细描述了磁粉探伤机设备的规范和要求，包括设备的校准、操作和显像等方面。

此外，磁粉探伤机设备还需要符合国际机械安全标准和电器安全标准。

其中，欧洲标准EN ISO 12100为机械安全提供了指导，要求磁粉探伤机设备设计必须符合机械安全原则，如避免危险、减少危险和设置保护等措施。

而国际电工委员会（IEC）发布的IEC 61010是磁粉探伤机设备的电器安全标准，要求设备必须符合相应的电气安全规范，如绝缘、接地和电气连接等。

在认证方面，CE认证是销往欧洲市场的磁粉探伤机设备必须获得的证书。

CE 认证是一项强制性的认证，表明该设备符合欧洲法律和安全要求，并可以自由进入欧洲市场。

获得CE认证需要满足上述的机械安全和电器安全标准，并通过相应的测试和评估程序。

另外，加拿大、美国和一些亚洲国家也有类似于CE认证的认可体系。

在加拿大，Canadian Standards Association（CSA）将为符合加拿大市场要求的磁粉探伤机设备颁发认证。

磁粉探伤机的性能参数和技术指标磁粉探伤机是一种用于检测材料表面和内部缺陷的非破坏性检测设备。

它基于磁粉吸附原理，通过施加磁场和涂敷磁粉来发现材料中的裂纹、气孔、夹杂物等缺陷。

对于许多行业和领域来说，磁粉探伤机是一种非常重要的检测工具，因此了解其性能参数和技术指标对于正确选择和使用磁粉探伤机至关重要。

首先，我们来了解磁粉探伤机的性能参数。

在选择磁粉探伤机时，需要考虑以下几个关键参数：1. 磁场强度：磁场强度是指磁粉探伤机产生的磁场的强度。

较高的磁场强度可以提高磁粉的吸附效果，从而更容易检测到细小的裂纹和缺陷。

2. 磁通量密度：磁通量密度是磁场中的磁力线的密度，也是评估磁粉探伤机性能的重要参数之一。

较高的磁通量密度意味着更多的磁粉可以吸附在缺陷上，从而提高探伤的准确性。

3. 敏感度：敏感度是指磁粉探伤机对不同大小和类型缺陷的检测能力。

一般来说，较高的敏感度意味着磁粉探伤机能够检测到更小和更细微的缺陷。

4. 可调性：磁粉探伤机的可调性指的是设备能否调整和适应不同的材料和表面条件。

具有较高可调性的设备可以适用于不同种类的材料和检测条件，提高了其适用范围和有效性。

接下来，我们来了解磁粉探伤机的技术指标。

这些指标对于评估设备性能和可靠性非常重要，如下所示：1. 分辨率：磁粉探伤机的分辨率指的是其能够分辨出两个相邻缺陷之间的最小距离。

较高的分辨率意味着设备可以有效地检测到非常接近的缺陷，提高了检测的精确性。

2. 稳定性：磁粉探伤机的稳定性是指设备在使用过程中的稳定性能。

较高的稳定性意味着设备可以长时间保持一致的性能，并且不易受到外界干扰。

3. 可靠性：磁粉探伤机的可靠性是指设备在长时间使用中的稳定性和性能保持能力。

具有较高可靠性的设备能够持续准确地检测缺陷，避免误判和漏检。

4. 人机交互界面：磁粉探伤机的人机交互界面是指操作员与设备进行交互的界面。

一个简洁、直观和易于操作的界面可以提高整个探测过程的效率和准确性。
