钢筋翻样基础知识讲解

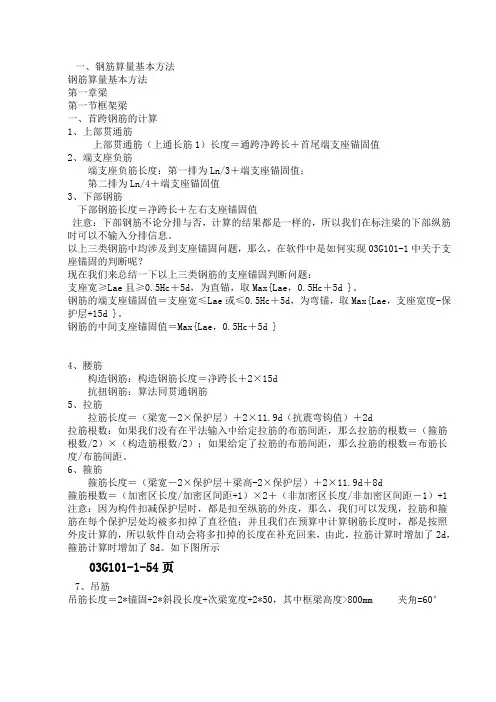

一、钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

如下图所示03G101-1-54页7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

钢筋翻样基础知识
钢筋翻样是混凝土结构施工中的一项重要工作，主要是为了提高钢筋的粘结性能和加强混凝土结构的强度和稳定性。

钢筋翻样的基础知识包括以下几个方面：
1. 钢筋的种类和规格：钢筋的种类主要包括普通钢筋、高强钢筋和预应力钢筋等。

不同种类的钢筋具有不同的力学性能和使用要求。

钢筋的规格一般根据混凝土结构的设计要求和施工需要确定。

2. 钢筋的加工和质量要求：钢筋需要经过切割、弯曲、打包等加工工艺，保证钢筋的形状和尺寸符合设计要求。

钢筋的质量要求包括钢筋的表面质量、化学成分、力学性能等指标，需要进行质量把关和检测。

3. 钢筋的放置位置和间距：根据设计要求和施工规范，确定钢筋的放置位置和间距。

钢筋的放置位置一般是在混凝土构件中的受力位置，以确保混凝土和钢筋的协同工作。

钢筋的间距要满足混凝土施工和养护要求，确保钢筋与混凝土之间有足够的保护层和粘结性能。

4. 钢筋的连接方式：钢筋在混凝土结构中的连接方式主要包括焊接、套筒连接和机械连接等。

不同的连接方式有不同的适用范围和施工要求，需要根据具体情况选择合适的连接方式。

5. 钢筋的保护和防锈处理：为了延长钢筋的使用寿命和保证混
凝土结构的耐久性，钢筋需要进行防锈处理和保护。

常见的防锈方式包括喷涂防锈漆、涂刷防锈剂、包裹保护层等。

以上是钢筋翻样的基础知识，通过掌握这些知识，可以有效地进行钢筋的翻样工作，提高混凝土结构的质量和性能。

钢筋翻样基础入门知识1钢筋常用的分类钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：（一）按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。

（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。

（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。

（4）冷轧扭钢筋：经冷轧并冷扭成型。

（二）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。

（三）按力学性能分Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（3 70/570）和Ⅳ级钢筋（540/835）（四）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。

钢筋规范由于部分造价人员对钢筋规范不是太了解，本节作个简介。

主要根据《混凝土结构设计规范》（GB50010-2002）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）》以及《建筑施工手册》（第四版）编写而成。

混凝土保护层混凝土保护层是为了防止钢筋生绣，保证钢筋与混凝土之间有足够的粘结力，因此在钢筋混凝土中钢筋必须有足够的厚度的混凝土保护层。

（一）混凝土保护层最小厚度是指从受力钢筋的外边缘至混凝土表面的距离，应符合设计要求，如无设计要求，要符合表2-1的规定，且不小于受力钢筋的公称直径。

”表2-1受力钢筋的混凝土保护层最小厚度（mm）备注：1）基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。

板、墙、壳中分布钢筋的保护层不应小于表中相应数值减10mm，且不应小于10mm。

新员工钢筋翻样讲座钢筋翻样讲座稿尊敬的各位新员工：大家好！欢迎来到我们公司。

今天我将向大家讲解关于钢筋翻样的相关知识。

希望通过此次讲座，能够帮助大家更好地了解钢筋翻样的目的、方法和注意事项。

一、钢筋翻样的目的：钢筋翻样是在施工过程中进行的一项重要操作。

它的主要目的是检查和确保钢筋在预定位置的准确度、整齐度和纵向重合度，以确保混凝土结构的安全性和稳定性，并保证钢筋的合理利用。

通过翻样，我们可以及时发现和纠正钢筋安装过程中的错误，并防止钢筋焊接不牢固、过度焊接或焊接不合格等问题的发生。

二、钢筋翻样的方法：钢筋翻样通常分为手动翻样和机械翻样两种方式。

手动翻样是指使用人工劳动的方式进行钢筋的检查和整理。

它的优点是简单易行，成本低廉，适用范围广。

但是，手动翻样工作量大，效率低下，并且容易出现人为误差。

机械翻样是利用机械设备进行钢筋翻样的方法。

主要使用的设备有电动翻样机、液压翻样机等。

机械翻样的优点在于工作效率高、准确度高，适用于大型工程项目。

但是，机械设备的成本较高，需要专业人员进行操作和维护。

三、钢筋翻样的注意事项：1.在钢筋翻样之前，需要先对钢筋的数量、规格、准确度进行核验，确保材料的质量和数量没有问题。

2.手动翻样时，要使用专业的钢筋扳手，确保操作安全、准确。

3.翻样时要仔细观察每根钢筋的位置、方向和横向偏差等指标，确保其符合设计要求。

4.翻样完成后，应详细记录相关数据，并进行核对、审核。

5.检查时要注意维护工人的安全，确保工人在高空操作时使用安全带等防护装备，避免发生意外事故。

6.在机械翻样时要确保设备的稳定性，避免发生设备故障造成的意外伤害。

四、总结：钢筋翻样是保证工程质量和安全的重要环节，它不仅可以发现和纠正钢筋安装中的问题，还能够保证钢筋与混凝土之间的良好粘接，提高结构强度和稳定性。

因此，作为新员工，我们必须要对钢筋翻样的方法和注意事项进行学习和掌握，提高自身的专业水平。

最后，希望大家能够牢记钢筋翻样的重要性，严格按照规定的方法和操作流程进行工作，共同努力，为公司的发展和工程的质量贡献自己的一份力量。
