更换采煤机导向靴安全技术措施

工作面更换大件安全技术措施为保证ⅳ1201采面更换大型配件（如采煤机摇臂等）工作安全顺利进行，特编制实施此措施。

二、安全技术措施1．采面设备需要更换大型配件时，区队机电主管人员需与上级部门协调好，保证所需配件能及时到位。

2．大型配件在下井前要固定牢固且确保装车重心居中，对易损面要采取保护措施，并根据运输路线确定好进罐方向；沿线巷道高度、宽度不足或其它影响设备运输的设施要提前进行整修或挪移，并确保轨道要垫实垫平；斜坡运输前要用手拉葫芦等工具加固方式设备移位；车辆必须使用规定的连接装置连接，车辆换钩必须在平巷进行且在车辆前后打好地挡后才能摘钩；运输过程中发现设备移位时要及时进行调整加固；跟车人员要与车辆保持5m以上距离，斜坡运输时跟车人员必须在车辆上方监视，信号把勾工必须在躲避硐内进行操作，车辆通过的巷道人员要及时到躲避硐躲避；运输大件所用绞车及钢丝绳、轨道等必须确保完好，否则不得运输。

3．201采面所需大件运至轨巷采面超前支护之后，采用走旱路方式运至采面，根据现场情况采用绞车、导向滑轮或人工用手拉葫芦牵引大件至安全位置。

导向滑轮或手拉葫芦悬挂在专用锚杆或锚索上，顶板破碎时要用单体等对悬挂点进行加强支护；用绞车牵引大件走旱路时，钢丝绳绳道内的杂物必须清理干净，所有人员必须离开绳道，监视人员必须站在钢丝绳收缩方向的外侧5m以外。

4．大件通过超前支护时，临时拆除超前支护内的中间一排之后，必须及时恢复拆除超前支护；若顶板破碎严重时，只要能满足设备通过需要，应提前在需拆除的单体侧架设临时支护。

5．牵引、起吊大件必须选用满足要求的吊具；不能把巷道支护锚杆、锚索当作起吊点，需要时打专用起吊锚杆或锚索。

二、安全保证措施（一）设备运输安全措施1．绞车司机、信号把钩工必须经专门培训取得特种作业资格证书，且必须持证上岗。

装运设备的平板车、矿车必须经检查检修达到完好要求。

2．绞车司机上岗前衣袖必须扎紧，严禁用手、脚拨绳。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改更换采煤机导向靴安全技术措施(2021年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes更换采煤机导向靴安全技术措施(2021年)一、准备工作1、更换前在将采煤机开至顶板煤墙完好，地势平缓地点打好条件。

2、准备好完好的工具设备。

3、提前摇测备用导向靴运至更换地点。

二、施工方法1、将工作面刮板输送机开空，将采煤机开至顶板煤墙完好、坡度较缓的地点，停机闭锁，切断电源，打上逼帮柱。

2、施工前将施工地点10米范围内支架伸缩梁全部打出并打开护帮板，护实煤壁，支架接顶严实，架间无活石、浮矸、浮煤、侧护板全部伸出，有片帮倾向时必须打贴帮柱护帮。

3、先拆除采煤机要更换导向靴处的电缆槽并放置可靠。

拆除行走轮最近处的齿条，慢速运行采煤机使行走轮到拆除掉的齿条位置。

4、用2台50吨千斤顶将煤机顶起相应高度，使行走轮落下，然后拆解行走轮及滑靴。

使用千斤顶时，必须在千斤顶上下垫衬托板，使之放置可靠，以防打滑。

5、拆解完后，认真检查行走部壳体内有无杂质，如发现有杂质及时清除，并检查其完好性。

6、检查行走部润滑油的油脂情况是否符合规定要求，如有变质情况及时更换润滑油。

7、将拆除的螺栓、销子分类装袋，并交专人看管，严防丢失。

8、检查工作结束后，更换滑靴，按照拆卸部件的相反顺序进行装配工作。

9、装配前，应用棉纱将装配面及相关部位擦拭干净，防止杂物进入装配面影响装配质量；仔细检查装配面，不得有凸起。

10、安装前将行走轮内装满滑脂。

11、安装过程中，严禁野蛮操作，应做到合理装配。

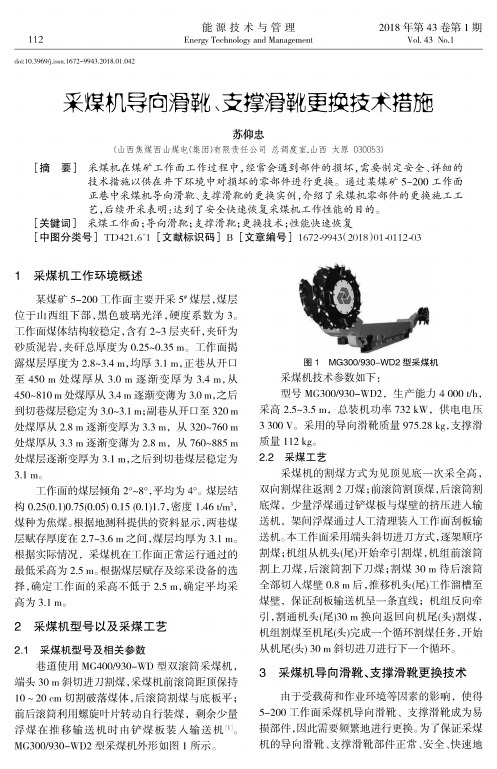

112能源技术与管理Energy Technology and Management2018年第43卷第1期Vol.43 No.1doi:10.3969/j.issn.1672-9943.2018.01.042采煤机导向滑靴、支撑滑靴更换技术措施苏仰忠(山西焦煤西山煤电(集团)有限责任公司总调度室，山西太原030053)[摘要]采煤机在煤矿工作面工作过程中，经常会遇到部件的损坏，需要制定安全、详细的 技术措施以供在井下环境中对损坏的零部件进行更换。

通过某煤矿5-200工作面正巷中采煤机导向滑靴、支撑滑靴的更换实例，介绍了采煤机零部件的更换施工工艺，后续开采表明：达到了安全快速恢复采煤机工作性能的目的。

[关键词]采煤工作面；导向滑靴;支撑滑靴;更换技术;性能快速恢复[中图分类号]TD421.6+1 [文献标识码]B[文章编号]1672-9943(2018)01蛳0112蛳031采煤机工作环境概述某煤矿5-200工作面主要开采5#煤层，煤层位于山西组下部，黑色玻璃光泽，硬度系数为3。

工作面煤体结构较稳定，含有2〜3层夹矸，夹矸为砂质泥岩，夹矸总厚度为0.25~0.35m。

工作面揭露煤层厚度为2.8~3.4 m，均厚3.1 m，正巷从开口 至450 m处煤厚从3.0 m逐渐变厚为3.4 m，从 450〜810 m处煤厚从3.4 m逐渐变薄为3.0 m，之后 到切巷煤层稳定为3.0~3.1 m；副巷从开口至320 m 处煤厚从2.8 m逐渐变厚为3.3 m，从320-760 m 处煤厚从3.3 m逐渐变薄为2.8 m，从760-885 m 处煤层逐渐变厚为3.1 m，之后到切巷煤层稳定为3.1 m。

工作面的煤层倾角2°〜8°，平均为4°。

煤层结 构 0.25(0.1)0.75(0.05) 0.15 (0.1)1.7,密度 1.46 t/m3,煤种为焦煤。

根据地测科提供的资料显示，两巷煤 层赋存厚度在2.7~3.6 m之间，煤层均厚为3.1 m。

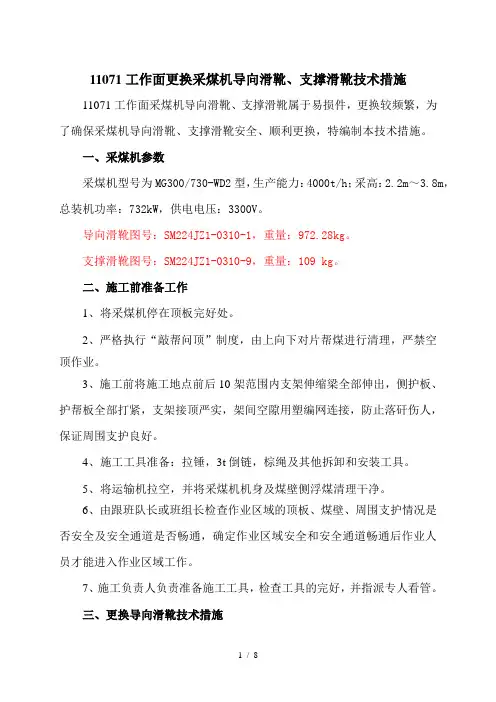

11071工作面更换采煤机导向滑靴、支撑滑靴技术措施11071工作面采煤机导向滑靴、支撑滑靴属于易损件，更换较频繁，为了确保采煤机导向滑靴、支撑滑靴安全、顺利更换，特编制本技术措施。

一、采煤机参数采煤机型号为MG300/730-WD2型，生产能力：4000t/h；采高：2.2m～3.8m，总装机功率：732kW，供电电压：3300V。

导向滑靴图号：SM224JZ1-0310-1，重量：972.28kg。

支撑滑靴图号：SM224JZ1-0310-9，重量：109 kg。

二、施工前准备工作1、将采煤机停在顶板完好处。

2、严格执行“敲帮问顶”制度，由上向下对片帮煤进行清理，严禁空顶作业。

3、施工前将施工地点前后10架范围内支架伸缩梁全部伸出，侧护板、护帮板全部打紧，支架接顶严实，架间空隙用塑编网连接，防止落矸伤人，保证周围支护良好。

4、施工工具准备：拉锤，3t倒链，棕绳及其他拆卸和安装工具。

5、将运输机拉空，并将采煤机机身及煤壁侧浮煤清理干净。

6、由跟班队长或班组长检查作业区域的顶板、煤壁、周围支护情况是否安全及安全通道是否畅通，确定作业区域安全和安全通道畅通后作业人员才能进入作业区域工作。

7、施工负责人负责准备施工工具，检查工具的完好，并指派专人看管。

三、更换导向滑靴技术措施1、将采煤机停在顶板完好处，支架间空隙用塑编网连接，防止落矸伤人。

2、由施工负责人通知电工将刮板机、采煤机停电闭锁，打上采煤机闭溜，打开离合器，然后将采煤机处及前后10架闭锁并悬挂“有人工作、严禁送电”标志牌。

无施工负责人亲自通知，严禁擅自摘牌送电或开机。

3、将新导向滑靴运至更换地点，然后将损坏导向滑靴对应电缆槽卸掉，并对电缆槽里的电缆进行保护，防止在施工的过程中碰伤。

4、将人员撤出，清点人数，确保人员安全后给采煤机送电，由经验丰富老工人启动采煤机，调整采煤机机身至合适的角度后对采煤机进行停电闭锁，人员进入工作，利用拉锤（M42）将三轴卸掉，将导向滑靴取出放至合适位置。

工作面更换采煤机左行走部安全技术措施(精华1篇)工作面更换采煤机左行走部安全技术措施1(一)、概述25203综采工作面左行走部导向滑靴销轴耳断裂,为了保证作业安全,特制定本安全技术措施。

(二)、行走部的拆卸与安装工艺1、采煤机停在运输机尾割完三角煤后,拉空运输机上浮煤,打出工作面所有支架护帮板,升紧支架,拉回机尾段运输机溜槽,闭锁作业区域液压支架、加锁。

采煤机、运输机停电、闭锁加锁,执行专人专锁。

2、拆下行走部处的电缆槽内所有电缆、水管,拆下挡煤板。

3、把放在运输机尾的新行走部运至需要更换的地方,放在支架内一侧,并采取防倒、防滑措施,运输过程中严防碰伤牵引块接触面或其他人员、设备。

4、拆掉销排止推销,拆下销排,使行走部正对拆卸掉挡煤板部位,吊挂起采煤机电缆使其高于采煤机机身,便于拆卸行走部。

5、采煤机两滚筒支撑在煤墙侧,使采煤机左行走部处于悬空状态。

拆下牵引扭矩轴,使用力矩倍增器拆卸牵引块固定螺栓。

注意拆卸螺栓时一定要均匀拆卸。

6、把拆卸下的旧行走部放在支架内另一侧,并做好防倒、防滑工作,且便于回收。

7、用两个5吨吊链把支架前放置的新行走部吊至采煤机前,对正行走部安装位置,必要时用一个3吨吊链,进行调偏。

8、对正行走部后上行走部连接螺栓,并逐一紧固螺栓。

注意紧固螺栓时一定要用力均匀。

9、螺栓紧固完毕后,牵引减诉箱内注入足够的润滑油,并安装扭矩轴,运输机销排。

10、采煤机两滚筒抬起,牵引采煤机,检查行走部运转情况。

11、各部分安装完毕后对设备进行试运转。

12、空载试运转:牵引采煤机,在不同的空载速度下检查行走部运转情况,查看牵引电流,发现问题立即停车,进行处理。

13、带载试运转:空载试运转正常后可进行带载试运转,并观察采煤机运转情况,电机电流及负荷变化。

14、采煤机运转正常后回收换下的旧行走部,并安装运输机挡煤板、夹板、电缆、水管等。

(三)、安全技术措施1、采煤机停至合适位置后,升紧液压支架,打出作业区域支架护帮板,必要时,护帮板下加木板支护。

•更换前准备工作•更换过程安全技术措施•更换后检查与验收目录•安全注意事项和应急预案准备工作制定详细的更换计划和安全技术措施，并确保所有参与更换的人员都了解和遵守这些措施。

确保综采面的工作环境安全，消除可能影响更换的不利因素。

提前准备好工具和材料，并确保工具和材料的可用性。

工具和材料准备人员组织与培训组织有经验的维修人员进行更换操作，并明确每个人的职责和任务。

对参与更换的人员进行安全培训，确保他们了解操作过程中的安全注意事项和应急措施。

对关键岗位的人员进行重点培训，提高他们的技能水平，确保更换过程的顺利进行。

支撑滑靴拆卸安全技术措施使用合适的工具和设备，如起重机、吊索、拆卸工具等。

准备工具确认支撑滑靴位置逐步拆卸搬运在拆卸前，确认支撑滑靴在采煤机上的位置，以及周围环境是否安全。

按照制造商提供的说明逐步拆卸支撑滑靴，确保在每个步骤中不会对采煤机或周围环境造成损害。

支撑滑靴拆卸后，使用合适的搬运工具将其移至安全区域。

支撑滑靴安装安全技术措施准备工具确认安装位置逐步安装检查紧固件检查电源和控制系统逐步启动检查各部件安全操作采煤机试运转安全技术措施支撑滑靴检查支撑滑靴的固定螺栓应紧固，无松动现象。

采煤机检查工程验收安全注意事项应急预案定期进行应急演练，提高应急响应能力。

与相关单位建立应急联动机制，确保在紧急情况下能够及时获得救援。

对操作人员进行应急培训，提高他们的应急处理能力。

在现场设置应急救援站，配备必要的急救设备和药品。

常见问题及解决方法支撑滑靴磨损严重操作过程中出现意外情况支撑滑靴安装不牢固。

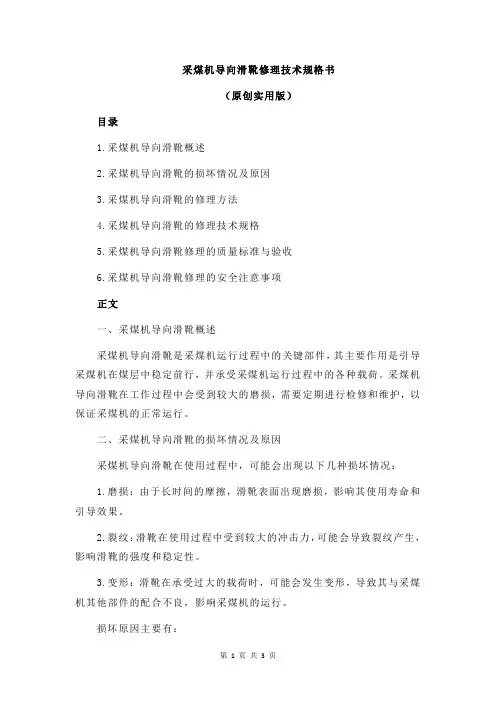

采煤机导向滑靴修理技术规格书（原创实用版）目录1.采煤机导向滑靴概述2.采煤机导向滑靴的损坏情况及原因3.采煤机导向滑靴的修理方法4.采煤机导向滑靴的修理技术规格5.采煤机导向滑靴修理的质量标准与验收6.采煤机导向滑靴修理的安全注意事项正文一、采煤机导向滑靴概述采煤机导向滑靴是采煤机运行过程中的关键部件，其主要作用是引导采煤机在煤层中稳定前行，并承受采煤机运行过程中的各种载荷。

采煤机导向滑靴在工作过程中会受到较大的磨损，需要定期进行检修和维护，以保证采煤机的正常运行。

二、采煤机导向滑靴的损坏情况及原因采煤机导向滑靴在使用过程中，可能会出现以下几种损坏情况：1.磨损：由于长时间的摩擦，滑靴表面出现磨损，影响其使用寿命和引导效果。

2.裂纹：滑靴在使用过程中受到较大的冲击力，可能会导致裂纹产生，影响滑靴的强度和稳定性。

3.变形：滑靴在承受过大的载荷时，可能会发生变形，导致其与采煤机其他部件的配合不良，影响采煤机的运行。

损坏原因主要有：1.采煤机运行速度过快，导致滑靴磨损加剧。

2.煤层地质条件复杂，含有硬质杂物，对滑靴造成冲击和磨损。

3.滑靴材料质量不佳，抗磨损性能差。

三、采煤机导向滑靴的修理方法针对不同损坏情况的采煤机导向滑靴，可以采取以下相应的修理方法：1.磨损：对磨损的滑靴进行焊补或更换新件，以恢复其表面平整度和尺寸。

2.裂纹：对裂纹处进行焊补，若裂纹严重则需更换新件。

3.变形：对变形的滑靴进行矫正，恢复其原有形状，若矫正后仍无法满足使用要求，则需更换新件。

四、采煤机导向滑靴的修理技术规格采煤机导向滑靴的修理技术规格主要包括以下几方面：1.滑靴材料：要求具有高强度、耐磨损、耐腐蚀性能。

2.滑靴尺寸：修复后的滑靴尺寸应符合原厂设计要求，保证与采煤机其他部件的配合良好。

3.滑靴表面质量：修复后的滑靴表面应平整光滑，无砂眼、气孔等缺陷。

五、采煤机导向滑靴修理的质量标准与验收采煤机导向滑靴修理的质量标准主要包括：1.修复后的滑靴尺寸符合设计要求。

采煤机快速换行走轮作业法采煤机快速换行走轮作业法一、实施背景西安煤机厂生产的MG400/930—WD型采煤机自投人我矿使用以来，行走部经常出现故障且处理起来耗资时间太长，严重制约着安全、高效矿井的刨建，突出性问题主要表现在；1、外行走部与内牵引部固定不牢，经常性松动。

2、行定轮销轴外窜。

3、行走轮轴承使用周期太短，轴承损坏，主要有两方面原因:一是轴承因缺油脂而发热，二是因轴承端盖受力致使轴承破裂。

4、此台采煤机更换行走轮时必须拆下外行走部，然后吊到宽敞的地方进行拆装更换，给安装带来了极大的麻烦更换时间长。

二、主要内容l、作业法特点简化安装工艺，提高安全保障系数，节约更换时间，通过改造行走部延长使用寿命。

2、创新关键点（1）通过设备改进不用直接拆导向滑靴，更换行走轮减省拆行走部这一繁琐工序，提高安全保障系数。

（2）安装时采用垂直安装法节省了安装时间。

（3）改造行走部结构延长使用寿命。

（4）起高机身时采用在电机下打木垛。

3、作业方法:此台930采煤机更换行走轮时必须拆下外行走部，然后吊到宽敞的地方进行拆装更换，给安装带来了极大的麻烦和安全隐患，为了节约更换时间提高工作效率，采取了把行走轮销轴加长70mm，同时把行走轮销轴内套缩短30mm，把缩下来的30mm内套单独放到导向滑靴的长圆孔内，在内套上加工一个Φ110×40的沉孔支撑行走轮销轴等措施，这样更换行走轮时只需抬高机身、抽出行走轮销轴，让导向滑靴、行走轮与机身脱离即可更换，简化了安装工艺。

三、效益分析l、经过对行走轮的改造，行走轮的使用周期由原来的7一8天延长到45天左右，大大增加了使用寿命。

每年的材料节约产生的直接经济效益达20万元。

2、采用快速换行走轮方法，每年节省时间达360小时，按每小时生产原煤800吨计算，每年多出原煤18万吨，按每吨原煤500元计算，每年产生的间接效益达9000万元。

3、更换时间由原来的8小时缩减到2小时，效率提高了4倍。

文件编号：RHD-QB-K8623 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX综采工作面面更换采煤机左链轮及滑靴安全技术措施标准版本综采工作面面更换采煤机左链轮及滑靴安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、概况：我队12上309工作面使用JOY7LS-6C采煤机，由于采煤机左链轮的牙轮磨尖及导向滑靴磨损严重需更换，根据矿里的安排在10月13日8点班进行更换，计划用时4小时。

为了确保该项任务安全顺利的完成，特制定以下安全技术措施。

二、施工组织：1、指挥：张留彬。

2、现场负责及安全监督：魏明强。

3、技术负责：黄永明。

4、材料准备：丁红军。

5、人员安排：王业明、陈忠贵、张海勋。

三、施工准备：1、施工前组织所有施工人员熟悉施工现场情况，做到对整个工作心中有数。

2、安排专人组织落实工具、材料、备件等，并详细检查，保证工器具完好，材料、备件的型号、规格及质量满足要求。

3、制定本任务的安全技术措施，并组织所有施工人员学习。

4、施工前组织人员对施工现场进行敲帮问顶全面检查，排除一切不安全因素。

四、更换左链轮的工序：1、打出工作面支架护帮板，闭锁采煤机处液压支架的本架隔离。

2、把采煤机机身上的电源隔离开关打到断开位置并上锁，在顺槽开关上停运输机电源，挂“有人作业，禁止送电”警示牌。

3、清理煤机机身上、左右摇臂上的大块煤及矸石。

4、手拉葫芦挂在所拆运输机销排支架顶梁下，吊钩挂住销排，拆下销排一根。

5、采煤机送电，启动泵电机，牵引采煤机使左链轮对准所拆销排处，降摇臂使导向滑靴离开销排200-300mm。

6、拆下采空区侧链轮轴压盖螺栓，用游锤游出链轮轴。

7、将拆下的旧链轮、滑靴掉放在运输机溜子上。

8、用手拉葫芦将新链轮吊放在滑靴内，再用手拉葫芦将新链轮、滑靴吊起用撬杠拔动滑靴到驱动轮正下方。
