某大型商场电气设计探讨某大型商场电气设计探讨随着时代的变迁，越来越多的商场开始兴起，并纷纷竞争。
而电力设计在商场设计中也变得越来越重要，以满足消费者使用需求，为商场提供一个安全、舒适的购物环境。
本文旨在探讨某大型商场电气设计方案。
一、电气设计需求概述为了提供良好的使用体验，本次商场电气设计需满足以下需求：1. 功率配备：整个商场需要具备足够的电力负载才能满足使用需求。
2. 配电设计：商场内部的所有用电设施（照明、空调、音响、电视等）需要能够得到充足的电能供应，且安全可靠。
3. 消防电气设计：商场需要采取相应的措施，应对可能发生的火灾。
4. 电能计量与管理：商场需要定期检查用电能力，根据销售需要进行用电资源分配。
5. 节能设计：从用电设施设计到节能控制，都应是智能、环保、低碳的。
二、功率配备商场内大量的灯具、音响、电视、电梯等设备需要稳定的电源负载，为此，设计者需要根据商场用电需求分析，计算出商场所需要的总功率，并据此确定配备方案。
商场电气配电主要包括三级配电设计：站用变电、进线柜、分配柜，配合UPS、备用发电机实现可靠供电。
三、配电设计商场用电量大，装饰材料多，通常采用无装潢走线架，以节约开仓、维保成本。
应根据商场注重舒适度的要求，慎重选择照明系数；商场内部电线、电缆都应采用标准规格，并经过防腐防锈处理。
此外，对于商场内的家具、装饰物和其他易燃材料，需要特别考虑设计灭火控制，以避免火灾。
四、消防电气设计商场装饰材料多、人员流动频繁，因此发生火灾的可能性较高。
商场电气设计中的消防电气设计具体应包括：消防用电暂态稳定应变水泵自动启动、消防用电自动储备、消防空调、坦克内灯等电器设备自动泵水自动停车等功能。
消防设备应根据商场建筑物分布管理情况设计，设置自动感应式灭火装置，自动喷水灭火设施等，以实现消防电气系统的智能化、科学化。
五、电能计量与管理商场内用电量大，需要定期检查用电里程数，对商场每月的用电量进行统计，并进行定期电能供应管理。

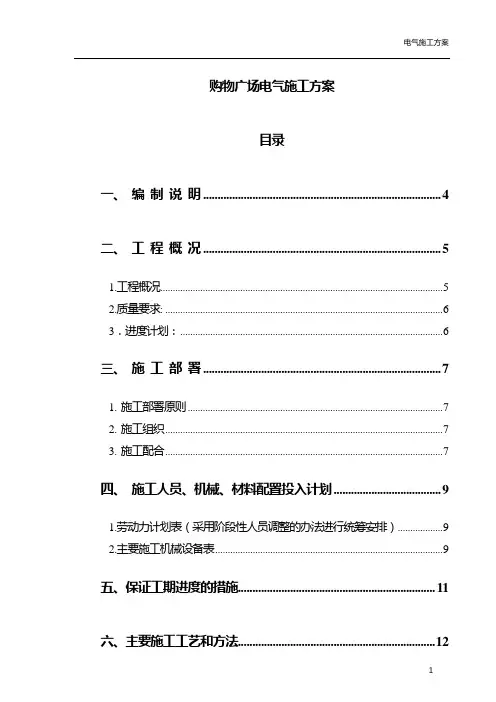

购物广场电气施工方案目录一、编制说明 (4)二、工程概况 (5)1.工程概况 (5)2.质量要求: (6)3．进度计划： (6)三、施工部署 (7)1.施工部署原则 (7)2.施工组织 (7)3.施工配合 (7)四、施工人员、机械、材料配置投入计划 (9)1.劳动力计划表（采用阶段性人员调整的办法进行统筹安排） (9)2.主要施工机械设备表 (9)五、保证工期进度的措施 (11)六、主要施工工艺和方法 (12)6．1电气安装工艺流程图 (12)6．2各分项工程施工方法 (12)6.2.1防雷及接地安装 (12)6.2.2配管穿线 (13)6.2.3金属线槽、桥架安装： (17)6.2.5电缆敷设 (19)6.2.7电气器具、设备安装 (20)七．工程施工质量和安全措施 (26)7.1质量保证措施 (26)1.质量方针、目标 (26)2.质量保证体系 (26)3.质量管理措施 (28)4.质量保证措施 (29)5．质量防治措施： (31)7.2安全施工措施 (33)1. 文明安全管理 (33)2. 安全防护管理 (35)3．安全技术措施： (35)八、施工现场文明管理 (36)1.施工现场管理 (36)2.消防保卫管理 (36)3.环卫、卫生管理 (38)4.环境保护 (38)5.施工现场内业资料管理 (38)6.创文明施工工地措施 (39)九、降低成本措施 (40)十、对协作单位的要求 (41)一、编制说明1. 本施工方案是根据某购物广场工程需要编制的。
2. 本公司施工的指导思想是：投标时为业主着想，施工时对业主负责，竣工时让业主满意。
同时是在经济上合理，技术上可靠的前提下，保质、保量、保工期。
3. 本方案设计的依据①工程施工图纸②国家及行业现行施工验收规范及质量标准③国家及xx省xx市有关安全、文明施工及标准化施工管理的规定。
4. 本设计中的主要施工方案、方法是根据已有的资料及以往施工同类工程特点、经验，并结合我公司施工能力、技术装备情况制定的。

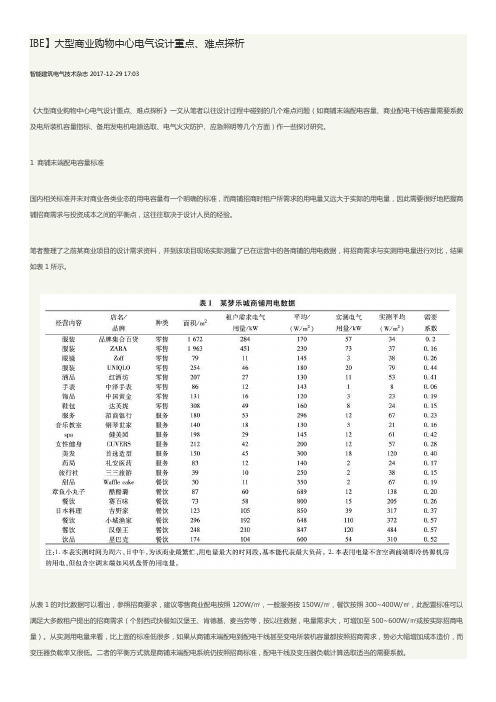

IBE】大型商业购物中心电气设计重点、难点探析智能建筑电气技术杂志 2017-12-29 17:03《大型商业购物中心电气设计重点、难点探析》一文从笔者以往设计过程中碰到的几个难点问题（如商铺末端配电容量、商业配电干线容量需要系数及电所装机容量指标、备用发电机电源选取、电气火灾防护、应急照明等几个方面）作一些探讨研究。
1 商铺末端配电容量标准国内相关标准并未对商业各类业态的用电容量有一个明确的标准，而商铺招商时租户所需求的用电量又远大于实际的用电量，因此需要很好地把握商铺招商需求与投资成本之间的平衡点，这往往取决于设计人员的经验。
笔者整理了之前某商业项目的设计需求资料，并到该项目现场实际测量了已在运营中的各商铺的用电数据，将招商需求与实测用电量进行对比，结果如表1所示。
从表1的对比数据可以看出，参照招商要求，建议零售商业配电按照120W/㎡，一般服务按150W/㎡，餐饮按照300~400W/㎡，此配置标准可以满足大多数租户提出的招商需求（个别西式快餐如汉堡王、肯德基、麦当劳等，按以往数据，电量需求大，可增加至500~600W/㎡或按实际招商电量）。
从实测用电量来看，比上面的标准低很多，如果从商铺末端配电到配电干线甚至变电所装机容量都按照招商需求，势必大幅增加成本造价，而变压器负载率又很低。
二者的平衡方式就是商铺末端配电系统仍按照招商标准，配电干线及变压器负载计算选取适当的需要系数。
笔者汇总了某一项目的商铺设计电量标准（如表2所示），供广大同行参考。
2 商业配电干线需要系数及变压器容量的确定商业配电干线通常承载多个楼层的商铺用电，如果按照末端的配电容量，则干线导体及开关设备的选择都会随之增大，造成造价高、经济性差。
参看表1~2的实测用电数据，发现实际用电量远小于设计标准，即需要系数都很小。
按照配电设计原则，干线的负荷计算应考虑需要系数，但查阅配电设计手册、技术措施，乃至相关规范，均未对商业的需要系数做出规定，如何取值就成为设计的难点。

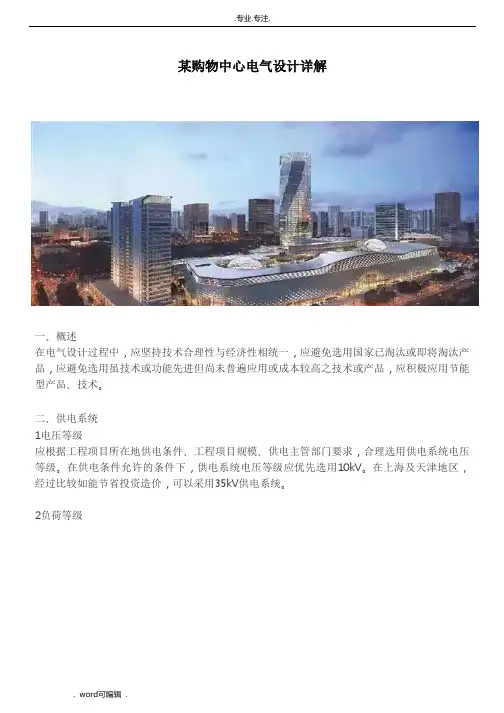

某购物中心电气设计详解一、概述在电气设计过程中，应坚持技术合理性与经济性相统一，应避免选用国家已淘汰或即将淘汰产品，应避免选用虽技术或功能先进但尚未普遍应用或成本较高之技术或产品，应积极应用节能型产品、技术。
二、供电系统1电压等级应根据工程项目所在地供电条件、工程项目规模、供电主管部门要求，合理选用供电系统电压等级。
在供电条件允许的条件下，供电系统电压等级应优先选用10kV。
在上海及天津地区，经过比较如能节省投资造价，可以采用35kV供电系统。
2负荷等级注：根据电影院租赁方的要求，电影院需要提供双电源供放映机及应急照明。
3供电要求1）一级负荷供电要求应有两个电源同时供电，以下供电电源均可视为向一级负荷供电的双电源：由两个不同的城市变电所引来的两路进线；由一个城市变电所引来的不同母线段的两路馈电回路；一路为引自本建筑内变电所电源，另一路为引自城市公共线路电源；一路为引自本建筑内变电所电源，另一路为其它电源形式（如应急电源）的电源馈线；一路为引自本建筑内变电所电源，另一路为引自其它独立供电变电所电源。
2）二级负荷供电要求供电系统应达到当正常供电线路、设备出现故障时或正常供电电源发生故障停电时，供电系统不至于中断对该负荷的供电（或中断供电后能很快恢复对该负荷供电）。
3）备用应急电源备用应急电源的供电时间，应满足建筑内所有消防用电设备中设计火灾延续时间最长者的要求。
备用应急电源的容量，应满足建筑内所有一级负荷和一级负荷中特别重要负荷的供电要求。
4负荷计算1）负荷计算一般采用负荷指标法及需要系数法。
负荷指标推荐值如下（若商业部分有提供具体符合要求，则以商业提供为准）：注：负荷指标与各地区经济发展水平有关，各地区可根据当地发展水平及项目特点在本标准基础上进行局部调整,中高档商业取上限值，档次较低商业取下限值。
2）负荷计算时应注意，下列负荷不应计取：消防类负荷、备用负荷。
3）负荷计算时：用于空调系统的制冷设备负荷与制热设备负荷不能重复计算，应取其容量大者进行计算。

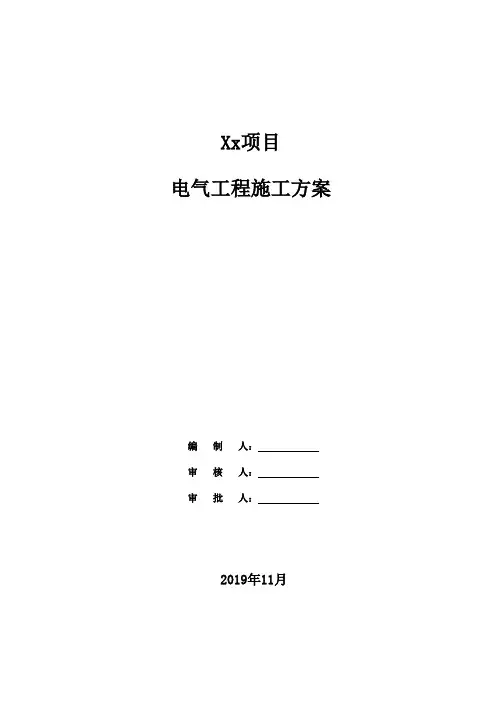

Xx项目电气工程施工方案编制人：审核人：审批人：2019年11月目录一、总体概述____________________________________________ 1三、编制依据___________________________________________ 2四、质量目标____________________________________________ 2五、主要工序施工及工艺流程______________________________ 2六、各主要分项施工工艺及质量标准________________________ 3七、技术措施__________________________________________ 44八、技术资料___________________________________________ 45十、施工准备工作_______________________________________ 47十一、安全消防措施_____________________________________ 49十二、安全技术措施和文明、消防措施_____________________ 49十三、成品保护_________________________________________ 51十四、工程投入的主要物资_______________________________ 52十五、主要材料采购表: _________________________________ 53（完）_________________________________________________ 53一、总体概述二、工程内容：本工程施工内容包括以下电气系统： 220V/380V配电系统、照明系统、建筑物防雷接地系统。
本工程负一层设置三个变配电所,设七台变压器，消防及公共用电引自不同的高压主回路；负荷供电以及作为本工程一级负荷的备用电源。

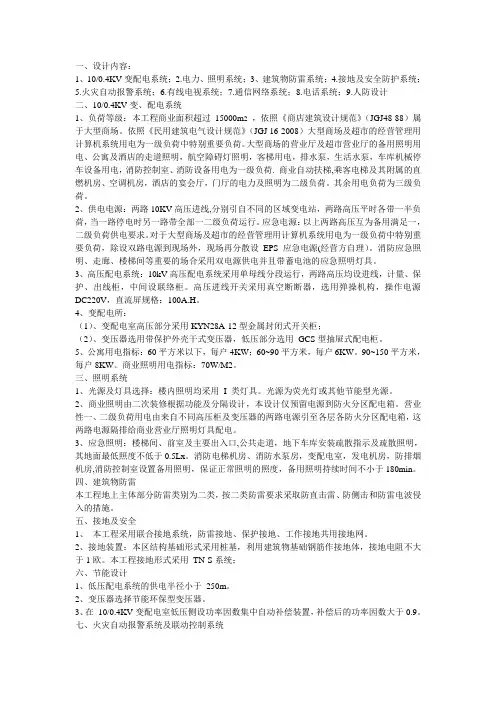

一、设计内容：1、10/0.4KV变配电系统；2.电力、照明系统；3、建筑物防雷系统；4.接地及安全防护系统；5.火灾自动报警系统；6.有线电视系统；7.通信网络系统；8.电话系统；9.人防设计二、10/0.4KV变、配电系统1、负荷等级：本工程商业面积超过15000m2，依照《商店建筑设计规范》（JGJ48-88）属于大型商场。
依照《民用建筑电气设计规范》（JGJ 16-2008）大型商场及超市的经营管理用计算机系统用电为一级负荷中特别重要负荷。
大型商场的营业厅及超市营业厅的备用照明用电、公寓及酒店的走道照明，航空障碍灯照明，客梯用电，排水泵，生活水泵，车库机械停车设备用电，消防控制室、消防设备用电为一级负荷. 商业自动扶梯,乘客电梯及其附属的直燃机房、空调机房，酒店的宴会厅，门厅的电力及照明为二级负荷。
其余用电负荷为三级负荷。
2、供电电源：两路10KV高压进线,分别引自不同的区域变电站，两路高压平时各带一半负荷，当一路停电时另一路带全部一二级负荷运行。
应急电源：以上两路高压互为备用满足一，二级负荷供电要求。
对于大型商场及超市的经营管理用计算机系统用电为一级负荷中特别重要负荷，除设双路电源到现场外，现场再分散设EPS应急电源(经营方自理）。
消防应急照明、走廊、楼梯间等重要的场合采用双电源供电并且带蓄电池的应急照明灯具。
3、高压配电系统：10kV高压配电系统采用单母线分段运行，两路高压均设进线，计量、保护、出线柜，中间设联络柜。
高压进线开关采用真空断断器，选用弹操机构，操作电源DC220V，直流屏规格：100A.H。
4、变配电所：（1）、变配电室高压部分采用KYN28A-12型金属封闭式开关柜；（2）、变压器选用带保护外壳干式变压器，低压部分选用GCS型抽屉式配电柜。
5、公寓用电指标：60平方米以下，每户4KW；60~90平方米，每户6KW。
90~150平方米，每户8KW。
商业照明用电指标：70W/M2。

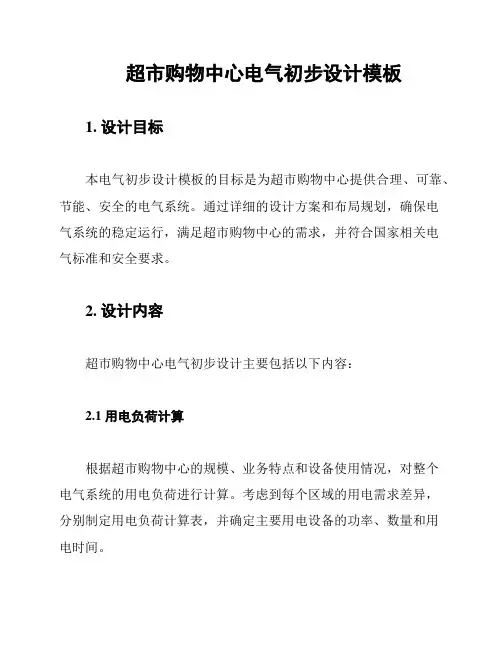

超市购物中心电气初步设计模板1. 设计目标本电气初步设计模板的目标是为超市购物中心提供合理、可靠、节能、安全的电气系统。
通过详细的设计方案和布局规划，确保电气系统的稳定运行，满足超市购物中心的需求，并符合国家相关电气标准和安全要求。
2. 设计内容超市购物中心电气初步设计主要包括以下内容：2.1 用电负荷计算根据超市购物中心的规模、业务特点和设备使用情况，对整个电气系统的用电负荷进行计算。
考虑到每个区域的用电需求差异，分别制定用电负荷计算表，并确定主要用电设备的功率、数量和用电时间。
2.2 配电系统设计根据用电负荷计算结果，设计配电系统的布局及线路规划。
确定电源配送方式，选择合适的变压器容量和安装位置，保证电力分配的合理性和可靠性。
设计各个区域的电力主干线路和支路线路，合理布置配电柜和开关箱，满足各个区域的用电需求。
2.3 动力照明设计根据超市购物中心的实际情况，设计动力照明系统，包括主要通道、公共区域和各个功能区域的照明设备选型、布置和控制方式。
合理规划照明线路，确保光线均匀、明亮，同时考虑能源节约和环保要求。
2.4 照明控制系统设计设计合理的照明控制系统，通过使用传感器、开关和调光设备，实现对照明设备的自动控制。
根据不同区域的使用需求，设置不同的照明控制模式，如定时控制、光感控制和人感控制，满足超市购物中心的不同照明需求，提高能源利用效率。
2.5 地线系统设计设计合理的地线系统，确保电气设备的可靠接地，提高电气系统的安全性。
根据国家相关标准，确定接地装置的选型、布置和连接方式，并计算地线电阻，保证地线系统的有效工作。
3. 编制要求4. 工作进度本文档是电气初步设计阶段的模板，编制完成后需要根据实际情况进行具体化设计，并进一步完善和优化电气系统的布局与细节设计。
5. 参考资料- 《建筑电气设计规范》- 《低压配电设计手册》- 《电气设计手册》以上内容仅为初步设计模板，详细的设计需要结合实际情况进行具体规划。
大型商业综合体电气设计分析摘要：在现代化城市建筑中，商业综合体是一个需要大量电力的地方，尤其是大型商业综合体。
在商业综合体的电气设计中，以多种形式提供商业用电，因而必须考虑到商业综合体供配电设计的复杂性。
这不仅仅是为了节省电力，也是为满足商业综合体的各种需求。
基于此，文章对大型商业综合体电气设计展开了研究。
关键词：大型商业综合体；电气设计；电气系统1.大型商业综合体供电系统特点由于大型商业综合体主要具有的是商业、餐饮、影院、超市、酒店（公寓、办公）等功能，为了满足以上功能要求，电气系统设计必须非常全面。
（1）多重商业功能占据主导地位。
在设计电力系统时，应特别注意电力系统要求中涉及的商业功能，指标和计量方法必须更加具体和独立，以满足不同商业功能的需要。
（2）物业权属的整体性。
由于物业产权的完整性，对电气设施设计的要求主要强调其完整性，包括容量规划等，有必要制定有针对性的方案和计量方式，以使电能的利用更加有针对性和多样化。
（3）用电需求量的增大。
就城市大型商业综合体的规模而言，实施电气化就必须考虑到商业综合体用电需求的庞大使用量，即与普通的单体建筑相比，用电量会大很多。
在商业综合体的电气设计中，应充分考虑电源和电路设计的需求方案。
为了满足不同商业用电的需要，必须考虑使用适当的电线以及电力设备。
2.大型商业综合体电气设计基本要求2.1 熟悉电气专业相关消防设计规范在进行大型商业综合体消防电气设计前，设计师要严格根据国家相关规范，如《火灾自动报警系统设计规范》（GB50116—2013）、《消防应急照明和疏散指示系统技术标准》（GB51309—2018）和《建筑设计防火规范（2018版）》（GB50016—2014）等的要求，将这些国家规范作为设计的基本要求来开展设计工作。
只有这样，设计人员才能把握好大型商业综合体消防电气的设计重点，设计出符合国家规范要求和商场实际需求的电气图纸。
在进行商场建筑设计的过程中，不同商场建筑设计的技术要求与其设计方法手段存在不同之处，因此，要想建造好一个具有完善电气设施的大型商业综合体，就必然需要有专业的设计师实地考量，根据商场建筑的设计特点，在规范标准下研究和解决问题。

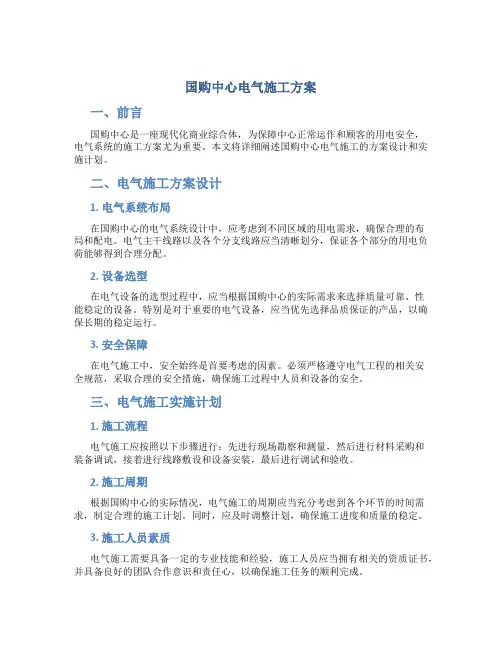

国购中心电气施工方案一、前言国购中心是一座现代化商业综合体，为保障中心正常运作和顾客的用电安全，电气系统的施工方案尤为重要。
本文将详细阐述国购中心电气施工的方案设计和实施计划。
二、电气施工方案设计1. 电气系统布局在国购中心的电气系统设计中，应考虑到不同区域的用电需求，确保合理的布局和配电。
电气主干线路以及各个分支线路应当清晰划分，保证各个部分的用电负荷能够得到合理分配。
2. 设备选型在电气设备的选型过程中，应当根据国购中心的实际需求来选择质量可靠、性能稳定的设备。
特别是对于重要的电气设备，应当优先选择品质保证的产品，以确保长期的稳定运行。
3. 安全保障在电气施工中，安全始终是首要考虑的因素。
必须严格遵守电气工程的相关安全规范，采取合理的安全措施，确保施工过程中人员和设备的安全。
三、电气施工实施计划1. 施工流程电气施工应按照以下步骤进行：先进行现场勘察和测量，然后进行材料采购和装备调试，接着进行线路敷设和设备安装，最后进行调试和验收。
2. 施工周期根据国购中心的实际情况，电气施工的周期应当充分考虑到各个环节的时间需求，制定合理的施工计划。
同时，应及时调整计划，确保施工进度和质量的稳定。
3. 施工人员素质电气施工需要具备一定的专业技能和经验，施工人员应当拥有相关的资质证书，并具备良好的团队合作意识和责任心，以确保施工任务的顺利完成。
四、总结电气施工是国购中心运行的重要保障，合理的施工方案设计和严谨的实施计划对于保障电气系统的安全和可靠运行至关重要。
通过本文的详细阐述，相信读者对电气施工方案有了更深入的了解，也希望能够为国购中心电气施工提供参考和指导。
商业中心电气施工方案
1. 项目背景
本电气施工方案是为某商业中心项目的电气系统设计与安装而制定的。
2. 电气系统设计
商业中心电气系统主要包括以下内容：
- 配电系统：设计带有备用供电系统的主干配电系统，确保所有设备供电可靠性。
- 照明系统：设计LED照明系统，提高能源效率，并考虑人员活动密集区域的光照度。
- 空调及弱电系统：与机电部门协作，设计合理的空调系统和弱电系统，确保其稳定运行。
3. 实施方案
电气施工按照以下步骤进行：
- 施工前准备：组建施工团队，确认材料清单，确认施工时间计划等。
- 施工过程监督：对施工过程进行监控，并跟踪材料及关键节
点的配送情况。
- 施工质量保证：对施工过程中存在的问题及时解决，确保施
工质量达标。
- 完工验收：在施工完成后进行现场验收，确保所有电气设备
安装及线路接线无误。
4. 安全措施
为确保电气施工的安全性，应采取以下措施：
- 建设安全措施的责任制，明确责任人和职责。
- 电气施工过程中，应做好作业场所的隔离及安全提示标识，
及时安装安全设施。
- 电气设备安装完成后，应进行耐压测试和接地测试。
- 施工人员应接受必要的安全防范和技能培训。
以上是商业中心电气施工方案的具体内容和实施细则，希望本
方案能够确保商业中心电气系统的安全、可靠并最终实现项目目标。
大型商场电力施工方案1. 项目背景大型商场电力施工方案是为了满足商场业务对电力需求的高要求，确保商场在正常运营过程中能够提供安全、稳定、可靠的电力供应。
本文旨在通过详细介绍电力施工方案的设计和实施，确保商场电力系统的建设符合相关标准和要求。
2. 电力设计方案2.1 电力系统划分商场的电力系统主要分为进线系统、配电系统和用电系统三部分。
2.1.1 进线系统进线系统是将电力引入商场的系统，主要包括高压侧进线、变压器和低压侧进线。
•高压侧进线：商场的电力供应来自于电网，需要将电网的高压电力转化为适用于商场用电的低压电力。
在商场的用电负荷较大时，可以考虑使用双进线或多进线设计，以确保电力供应的可靠性和灵活性。
•变压器：高压侧进线的电力需要通过变压器进行降压，以适应商场的低压用电需求。
根据商场的用电负荷估计，选择适当容量的变压器。
•低压侧进线：变压器输出的电力通过低压侧进线引入商场，并接入配电系统。
2.1.2 配电系统配电系统是将电力从低压侧进线引入商场各个用电设备的系统，主要包括主配电柜、分配电柜和支路电柜。
•主配电柜：主配电柜是商场电力供应的核心设备，通过主配电柜将电力分配到各个分配电柜和支路电柜。
主配电柜应具备过载保护、短路保护等功能，以确保电力供应的安全性。
•分配电柜：分配电柜负责将电力进一步分配到各个用电区域或设备，根据商场的平面布局和用电负荷需求进行设计。
•支路电柜：支路电柜将电力供应给各个独立的用电设备，例如灯具、电梯、空调等。
支路电柜应根据用电设备的功率和电流需求进行设计和安装。
2.1.3 用电系统用电系统是商场各个用电设备的集合，根据商场的业务需求进行设计和布置。
用电系统主要包括照明系统、电梯系统、空调系统、安防系统等。
•照明系统：商场的照明系统应满足舒适、节能的需求，根据商场各个区域的功能和使用需求选择合适的照明设备。
•电梯系统：商场的电梯系统应满足快速、安全的需求，根据商场的楼层高度和客流量进行设计和安装。
一、编制依据1.北京东方国兴建筑设计有限公司设计的相关施工图纸及验收标准、规范：《建筑给水排水设计规范》（GB50015-2003)(2009年版)，《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《民用建筑电气设计规范》JGJ16-2008《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《建筑物防雷设计规范》GB50057-2010《电力工程电缆设计规范》GB50217-2007《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2006《安全防范工程技术规范》GB50348-2004《工艺管道工程施工及验收规范》GB550241-97《工业设备及管道绝热工程施工及验收规范》GBJ126-89《管道和设备保温、防结露及电伴热》03S401《管道和设备保冷》98R4152.甲方提供的设计任务书及设计要求。
二、编制说明为优质、安全、如期完成兰州城关区万达广场大商业的机电安装工程,特编制本工程施工方案。
它仅适用于兰州城关区万达广场大商业地下一层机电样板区机电专业安装，其范围包括：（1）各专业的定位放线施工（2）支吊架安装施工方法及施工要点。
（3）电缆桥架及线槽安装（4）排水管道的安装施工（5）给水管道的安装施工（6）采暖管道的安装施工三、工程概况及特点分析：本工程为兰州万达广场商业区地下一层机电安装样板指导工程，位于地下一层10区8-10轴/A-B轴，层高净空4.85米，结构形式为框架结构。
大梁深度0.8米。
由于此部位为货车过道，考虑到以后货车运输的安全，甲方要求该区域安装净空不低于3.6米。
由于投资商要求取得满意的社会效益和经济效益。
为整个大商业大机电引路的样板工程。
因此，工艺要求非常严格，质量要求特别高。
由于该区域管线密集，施工空间和高度收到严重制约。
因此，在该区域施工前期，我们组织协调机电相关各个专业，特地对前期的施工准备图仔细认真研究后，进行了机电管线的综合布线分析，并绘制详图报业主审批。
1大润发卖场电气设计规划及施工通则一、供电电源1）高压规划要求两路10KV独立电源，电缆进线，两路电源同时供电或一用一备，一路电源有故障时，另一路电源及时供电；每路进线能同时满足所有用电负荷。
2）变配电所规划二台环氧树脂浇铸，低损耗低噪音干式变压器。
每台变压器各带50％负荷，并用低压封闭式母线槽连接互投，当一路有故障时，另一路手动投入可供全部消防及重要设备运行（卖场内照明、动力）。
3）低压采用抽屉式配电屏，采取单母线分段加手动联络方式，电气加机械联锁，平时分列运行，各带50％负荷，到重要设备配电线路采用放射式；至一般设备配电方式采用放射式配电。
4）变配电所在0.4KV侧设无功功率补偿装置，功率因数大于0.95。
5）高压电源如只能提供一路时，则在现场设置发电机，并能满足一半以上的负荷，用ATS 双电源柜，发电机自动切换时间为10-20秒，发电机启动后，供电至ATS柜电源侧，手动投入运行。
6）当商店街大厅面积为5000平方米以下二台变压器每台容量为1600KVA，在大厅面积5000平方米以上二台变压器容量每台为2000KVA以上。
7）如采现有配电屏改造时，低压柜可依据现场为GCK式或GGD式。
8）空调主机、冷冻冷藏主电源额定电流达到600A（含600A）以上时，做固定开关式ACB。
9）卖场电器开关型号采用“士林”二、大润发配电要求1）EDP、货梯、水工，变频給水泵、监控室采用末端双电源。
2）库存区照明、车库照明、工作区配电、扶梯、排污泵、专区配电设备为一般负荷。
3）卖场照明配电应作如下规划：所有灯具照明配电负荷由二台变压器各带一半，当一台变压器有问题时，卖场一半灯具有电，保证正常营业。
4）卖场照明、动力、货架电源，空调器依据防火分区由变配电室至一般配电间在采2放射式配电。
三、负荷配电箱布置1）在室内或室外设置高低压变电所，为整个负荷的配电中心。
2）在消防中心、消防水泵房、空调主机房、电梯机房、冷冻冷藏机房设置设备控制柜。
目录一、编制依据 (1)二、工程概况 (2)三、编制目的 (2)四、施工组织 (2)五、施工工艺 (3)六、施工技术组织措施 (8)6.1工期管理措施 (8)6.2质量管理措施 (9)七、文明施工与环境保护方案 (13)八、安全管理方案 (14)一、编制依据1.《供配电系统设计规范》GB50052-952.《低压配电设计规范》GB50054-953.《等电位连接》02D501-24.《民用建筑电气设计规范》JGJ/T16-925.《建筑电气工程施工质量验收规范》GB50303-20026.《接地装置安装》88D5637、《人防标准图集》8、《建筑电气安装图集》二、工程概况XXXXX购物广场工程项目位于XX市。
本工程建筑功能整体划分为购物中心和办公楼两部分, 购物中心地下一层, 地上三层, 局部四层, 建筑高度23.65m, 办公楼地下一层, 地上23层, 建筑高度100m, 占地面积为总建筑面积330146㎡。
三、编制目的本工程是1座综合性的建筑, 地下一层, 地上有高层建筑, 总面积为33万平米。
在主体施工期间工作量非常大, 为了与土建专业密切配合, 保证工程的顺利实施, 保证工程的施工质量, 依据施工进度计划安排, 特做此施工组织设计方案。
四、施工组织1.针对该工程特点, 确定安装施工及管理人员；2、开工前, 进行图纸会审, 并对施工人员进行安全、质量、技术交底；3.准备好有关规范、图集及交工资料的编制办法；4、认真作好施工组织设计及各专业技术方案, 保证施工技术的先进性；5.熟悉确认的资料、图纸、施工方案及国家验收规范；6、科学安排施工程序, 作好材料、人员、机械设备等准备工作, 使安装有条不紊、保质保期进行。
7、与土建专业密切配合, 确保土建工期按计划实施。
五、施工工艺电气预留预埋一、工艺流程根据电气专业预留预埋的特点, 制定出预留预埋的施工流程图:二、施工前的准备施工人员进入现场必须进行严格的安全、质量、技术教育, 通过培训让进入现场的每一个施工人员都要树立起良好的安全、质量意识。
某大型购物中心电气专业设计说明（强电）1.概述：本方案说明针对xxx工程——购物中心项目，该项目分为大型集中式商业及soho办公楼，总建筑面积约21.7万平米，其中地上13.8万平米，地下7.9万平米。
集中商业功能包括百货、超市、餐饮、影院和贴皮出售式商铺等，建筑面积约19.9万平米，其中地上12万平米，地下约7.9万平米（地下商业面积约2万平米，其余为地库及设备机房）；soho办公建筑面积约1.8万平米。
建筑耐火等级一级，结构型式为框架结构。
2.电气设计的主要依据：2.1业主提供的设计任务书；2.2各市政主管部门对方案设计的审批意见；2.3土建条件图及结构、给排水、暖通等相关专业技术条件；2.4国家现行主要设计规范及标准：《民用建筑电气设计规范》（JGJ16—2008）《供配电系统设计规范》（GB50052—2009）《低压配电系统设计规范》（GB 50054-2011）《10KV及以下变电所设计规范》（GB50053-94）《建筑物防雷设计规范》（GB 50057-2010）《建筑物电子信息系统防雷技术规范》（GB50343-2004）《建筑照明设计标准》（GB50034-2004）《火灾自动报警系统设计规范》（GB50116—98）《公共建筑节能设计标准》（GB50189-2005）《建筑设计防火规范》（GB50016-2006）《电力工程电缆设计规范》（GB50217-2007）《建筑工程设计文件编制深度规定》2008年版其余未列入此的现行国家规范、规程及xx市地方标准。
3.设计范围3.1本工程设计强电部分包括红线内的以下电气系统：3.1.110/0.4KV变配电系统3.1.2低压配电系统；3.1.3照明配电系统；3.1.4建筑物防雷、接地系统及安全；3.1.5火灾漏电报警系统3.2电源分界点：本工程电源分界点为地下一层北侧变电所10KV电源进线柜内进线断路器之进线端；3.3与其它专业设计的分工：3.3.1所有出租及出售型商业、餐饮、影院仅预留电源到各租户配电箱，并注明预留容量，户内配电及照明由租户在装修阶段进行深化设计；3.3.2相关商业广告、建筑立面及园林照明仅预留电源，待照明方案确定后设计院配合深化设计；3.3.3室外照明系统由专业厂家设计，本设计预留容量；3.3.4有特殊设备的场所如电梯等，本设计预留配电箱，注明预留容量，待定货后后配合深化设计；3.3.5有精装修要求的场所如公共走廊、电梯扶梯厅、卫生间等，本设计仅预留装修照明容量，由室内装修设计负责进行照明平面的设计。
4.10/0.4KV变配电系统4.1负荷等级及负荷计算4.2负荷等级：4.2.1一级负荷：消防控制室设备电源等、应急照明电源，消防水泵、消防电梯、消防排烟设备（含防排烟风机、消防补风机、加压风机等）、防火卷帘；安防监控系统电源、通讯系统电源；排污泵动力、大型超市经营管理用计算机系统、集中收银系统、超市冷冻冷藏设备、业主特别要求的必保负荷及停电须坚持工作的其它设备；4.2.2二级负荷：自动扶梯、客梯等动力设备用电为二级负荷；4.2.3三级负荷：其它电力负荷及一般照明；4.3负荷计算本工程主要用电负荷为公共区及地下车库照明用电、商业餐饮等租/售户用电、集中制冷设备及空调/新风机组动力、影院放映及空调动力用电、电梯/扶梯、通风及水泵等动力用电。
根据项目特点及业主要求，各部分场所用电负荷按照以下标准估算：本项目一二层贴皮商业为出售型商铺，采用0.4KV电源供电，低压电源引自二期1#及2#变配电室。
Soho办公楼地上二三层为商业，三层以上为办公；均采用0.4KV电源供电，商业低压电源引自本项目一期5#变配电室，办公低压电源引自一期工程4#变配电室。
购物中心及超市：拟在地下一二层设置四个10/0.4KV变配电室（3#，4#，5#，6#），变压器总安装容量预计21300KVA。
变配电室设置如下表所示：电室用电。
另外从二期工程1#变配电室引来两路10KV电缆，供给6#变配电室。
供同一变配电室的两路10KV电源同时工作，互为备用，每路10KV电源均能承担该变配电室全部一、二级负荷。
4.5备用电源：4.5.1柴油发电机：为确保一、二级负荷用电，购物中心拟设置二台备用功率为1100KW（常用功率1000KW）柴油发电机做为备用电源，配备1000m3的日用油箱。
柴油发电机供电保障范围为购物中心及超市一、二级负荷。
当3#/4#/5#变配电室内任一组两台变压器同时停电时，柴油发电机组接收到延时起动信号后自动启动并在15秒内达到额定状态，向380/220V应急母线供电。
非消防状态下发电机主要供给平时使用的一二级负荷（如应急照明、客梯等），而当市电停电同时有消防要求时，在消防信号作用下，联动切断非消防用途的重要负荷，专供商业街消防负荷用电。
当市电恢复供电后，柴油发电机延时自动停机4.5.2蓄电池及UPS电源：本工程中所有智能疏散指示照明配置集中蓄电池，蓄电池持续供电时间不低于15分钟；对于停电时间要求较高的负荷如消防安防中心及通讯中心设备自带UPS电源，其蓄电池持续供电时间不小于15分钟；超市营业用计算机系统自带UPS电源，后备时间不低于15分钟。
4.6供配电系统接线型式4.6.110KV为单母线分段运行，设母联断路器。
平时两路电源同时工作，当一路电源故障或检修时，手动或自动投入母联断路器，由另一路电源负担全部一二级负荷。
两路10KV进线断路器与母联断路器之间设电气及机械联锁，任何时候只能合其中两个。
4.6.2低压配电电压为交流380V，单母线分段接线，设母联断路器，母联断路器设自投自复/自投不自复/手动三种状态的位置选择开关。
平时六台变压器同时运行，各承担一部负荷，当一台变压器故障或停电检修时，手动或自动投入母联断路器；低压母联断路器自投入时设置一定延时（延时时间可调），当电源主进线断路器因过载或短路故障分闸时，母联断路器不允许自动合闸。
同时母联投入时，应自动切除一部分非重要负荷，由另一台变压器电源带满全部一二级负荷及部分三级负荷。
低压主进断路器与母联断路器之间设电气联锁，任何时候只允许其中两个断路器合闸。
配电系统采用TN-S系统。
4.710KV继电保护：采用综合继保，实现三相三继定时限过流保护及电流速断保护；进线增加零序保护，变压器出线增加零序保护、单相接地信号装置、温度保护及信号装置。
4.8计量：本工程在10KV侧设高压计量。
并在变配电室低压端主进、联络、补偿及各出线回路设低压电流、电压计量。
4.9功率因数补偿：在变配电室低压侧设功率因数集中自动补偿装置，补偿电容器组为自动循环投切，补偿后功率因数不小于0.92。
另外，所有荧光灯、气体放电灯均应单灯带补偿电容，补偿后单灯功率因数不低于0.9。
4.10智能电力监控系统：监控系统采用分散、分层、分布式结构设计。
在监控主机上可图形显示变配电系统高、低压系统电气主接线图；显示各回路断路器状态；动态刷新显示高、低压电气测量参数、运行参数和状态量参数等工况图；显示各回路三相电流、电压、有功功率、无功功率、有功电度、无功电度、频率、功率因数等；5.低压配电系统5.1概述：5.1.1Soho办公楼在地下一层分别设置商业及办公楼低压配电室。
5.1.2各层按防火分区设置电气管井；5.1.3影院预留大容量母线至影院专用配电间，出线由影院承租方根据需要深化。
5.1.4配电系统采用TN-S系统。
变配电所馈出回路采用放射式与树干式相结合的方式。
5.1.5所有一级负荷及消防负荷均采用双电源末端自投供电方式，两路电源分别引自变配电室两段低压母线。
其中一路为柴油发电机引出的应急母线段；5.1.6商业配电采用树干式配电；5.1.7对于一般照明及其它负荷采用树干式与放射式相结合的供电方式。
5.2低压计量：5.2.1低压进线设总计量；5.2.2一二层贴皮出售型商业街商户集中在强电小间内设电表箱，电表选型及设置满足当地供电部门计费要求。
其余出租型商业、餐饮、影院集中在强电小间内设带远传功能的智能电表。
5.2.3公共用电如公共照明、制冷动力、货/客梯、扶梯等回路设电能表单独计量；5.3低压设备控制要求：5.3.1本工程45KW以下电动机采用全压起动，45KW及以上电动机采用软启动。
5.3.2动力设备一般控制要求：公共区域照明、送排风机采用BAS系统控制及就地手动控制；污水泵采用液位就地控制，水位超高报警；消防专用设备如消防水泵、排烟风机、加压风机等由消防中心联动控制，而消防与平时兼用的设备如排烟兼排风机平时接受BAS控制，消防时优先接受消防控制中心控制。
5.3.3消防设备的热继电器过负荷保护只作于报警，不动作。
消防设备配电用的低压断路器取消过载保护，只保留短路保护；6.照明配电系统6.1光源：6.1.1有精装修要求的场所视装修要求选用节能型光源；一般办公及管理用房等处采用T8管稀土三基色高效细管荧光灯（直管吊装或格栅式荧光灯）；公共走道采用紧凑型荧光筒灯或金卤筒灯；6.1.2应急照明光源必须能瞬时点亮，不得采用金属卤化物光源；6.1.3安全出口标志灯及疏散指示灯采用LED灯；6.1.4光源色温为4000K左右，显色指数Ra>80；单支36WT8荧光灯管光通量不小于3300Lm；灯具效率：带反射罩效率不低于70%，不带反射罩效率不低于65%；6.1.5所有荧光灯及金卤灯配电子镇流器或高效电感镇流器，单灯功率因数不低于0.9，镇流器符合国家能效标准。
6.2照度设计：6.2.1主要场所的照明标准参照《建筑照明设计标准》GB50034-2004的相关标准，规定如下（距地面0.75m水平面的平均照度）：办公及管理用房：300Lx；电梯厅300Lx；大堂、休息厅、公共走道为200~300Lx；后勤走道100~150Lx；控制中心500Lx；变配电室、风机房等设备机房100~150Lx；卫生间、通道为100~150Lx；地下车库主车道75Lx，停车位50Lx。
6.3应急照明：应急照明包括值班照明、备用照明及疏散指示及出口指示照明；6.3.1变配电室、柴油发电机房、消防控制室、排烟机房等重要设备房间按照正常照明的100%设计备用照明；6.3.2电梯厅、疏散楼梯间及前室、疏散通道等公共场所按不低于正常照明的15%设置应急照明，且保证地面照度不低于0.5Lx；6.3.3大于200平米之出租/售商户及餐饮内设置备用照明，保证地面照度不低于5Lx。
6.3.4所有走廊、楼梯间及其前室、主要出入口等地设置电致光疏散指示及出口指示照明，保证地面照度不低于0.5Lx；。
6.4智能疏散指示照明：考虑到商场人员密集且平面复杂，购物中心地下一层及以上商业区域采用智能型疏散指示照明系统。
该系统采用编码型智能疏散指示灯具，当控制主机接到火灾信号时，根据着火区域自动调整疏散方向，避免人群跑到向着火区。
