小型挖掘机液压系统分析解读

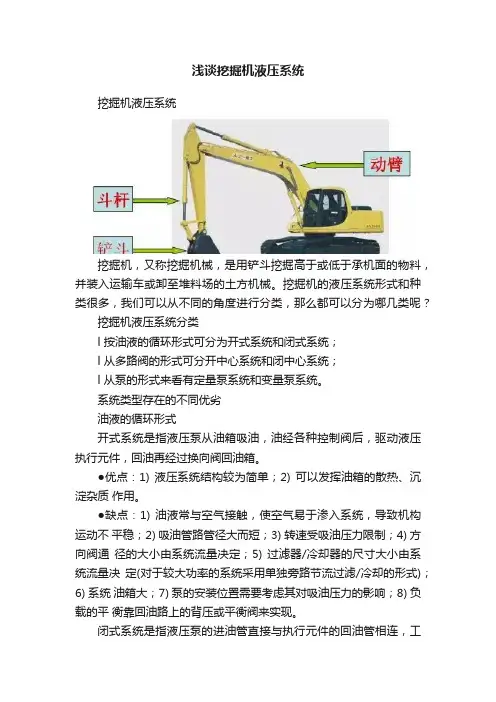

浅谈挖掘机液压系统挖掘机液压系统挖掘机，又称挖掘机械，是用铲斗挖掘高于或低于承机面的物料，并装入运输车或卸至堆料场的土方机械。

挖掘机的液压系统形式和种类很多，我们可以从不同的角度进行分类，那么都可以分为哪几类呢？挖掘机液压系统分类l 按油液的循环形式可分为开式系统和闭式系统；l 从多路阀的形式可分开中心系统和闭中心系统；l 从泵的形式来看有定量泵系统和变量泵系统。

系统类型存在的不同优劣油液的循环形式开式系统是指液压泵从油箱吸油，油经各种控制阀后，驱动液压执行元件，回油再经过换向阀回油箱。

●优点：1) 液压系统结构较为简单；2) 可以发挥油箱的散热、沉淀杂质作用。

●缺点：1) 油液常与空气接触，使空气易于渗入系统，导致机构运动不平稳；2) 吸油管路管径大而短；3) 转速受吸油压力限制；4) 方向阀通径的大小由系统流量决定；5) 过滤器/冷却器的尺寸大小由系统流量决定(对于较大功率的系统采用单独旁路节流过滤/冷却的形式)；6) 系统油箱大；7) 泵的安装位置需要考虑其对吸油压力的影响；8) 负载的平衡靠回油路上的背压或平衡阀来实现。

闭式系统是指液压泵的进油管直接与执行元件的回油管相连，工作液体在系统的管路中进行封闭循环。

●优点：1) 结构紧凑，油箱小；2) 油液与空气接触机会少，空气不易渗入系统，传动较平稳；3) 可采用高转速泵，故可相对减小泵体积；4) 没有控制阀，由泵确定流量和流向；5) 没有制动阀；6) 工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了开式系统换向过程中所出现的液压冲击和能量损失。

●缺点：1) 较开式系统复杂，因无油箱，油液的散热和过滤条件较差；2) 为补偿系统中的泄漏，通常需要一个小流量的补油泵和油箱；3) 只能同时实现与安装油泵数量一样多的动作；4) 空行程速度只能通过使用较大排量的油泵或变量马达来提高。

多路阀的形式开中心系统是指当换向阀阀杆在中位时，液压泵排出的液压油通过换向阀的中位油道直接流回油箱。

xxx信息学院毕业设计说明书（论文）设计（论文）题目:小型挖掘机液压回路分析第一章概论 (1)1.1前言 (1)1.2小型液压挖掘机简介 (3)1.3挖掘机国内外发展趋势及研究现状 (4)1.3.1国外发展情况 (4)1.3.2国内发展情况 (5)1.4本文拟达到的要求 (5)第二章挖掘机液压基本回路分析 (6)2.1限压回路 (6)2.2卸荷回路 (7)2.3缓冲回路 (8)2.4节流调速回路 (9)2.5节流限速回路 (10)2.6行走限速回路 (11)第三章挖掘机液压系统的设计 (12)3.1挖掘机的功用和对液压系统的要求 (12)3.2挖掘机液压系统分析 (13)3.2.1挖掘机的液压系统原理图 (13)3.2.2液压系统工作原理简述 (15)3.2.3液压系统特殊部件作用 (17)第四章液压元件的计算与选择 (18)4.1 液压元件的计算 (18)4.1.1液压缸内径 (18)4.1.2缸筒壁厚 (19)4.1.3缸筒壁厚验算 (19)4.1.4活塞杆计算 (19)4.1.5活塞杆强度计算 (20)4.1.6确定液压系统的工作压力 (20)4.1.7确定液压缸的主要参数和工作压力 (20)4.1.8确定液压马达的排量和工作压力 (21)4.1.9计算液压缸与液压马达的流量 (21)4.2液压元件的选用 (21)4.2.1液压阀的选用 (21)4.2.2辅助元件的选用 (22)4.2.3液压缸的选择 (23)4.2.4液压泵的选择 (23)4.2.5液压马达的选择 (23)4.2.6发动机的选择 (23)总结 (25)展望 (26)致谢 (27)参考文献28本次毕业设计课题是小型液压挖掘机的液压系统和工作装置。

设计思路是根据液压挖掘机各部分的动作要求，参照同类型其他液压挖掘机来设计。

工作装置结构图和液压系统图采用CAD绘制。

小型液压挖掘机主要由结构件、覆盖件、工作装置、行走装置、回转装置、液压系统、动力系统、电器系统等部分构成，最关键核心的是液压系统和动力系统。

挖掘机的液压系统和维护保养挖掘机作为工程机械领域中的重要设备，广泛应用于土木工程、建筑施工、矿山开采等领域。

其液压系统是挖掘机关键的组成部分，直接影响着挖掘机的工作效率和稳定性。

本文将从液压系统的工作原理、常见问题及维护保养等方面进行论述，以帮助读者更好地了解挖掘机液压系统的重要性和正确的维护方法。

一、液压系统的工作原理挖掘机液压系统通过液压传动实现各种操作，如装卸、提升、伸缩、转弯等。

其工作原理主要涉及液压油、液压泵、液压马达、液压缸等关键部件的协同作用。

1. 液压油：作为液压系统的工作介质，液压油具有良好的润滑性、压缩性和热稳定性。

它在系统中的循环流动，通过传递压力来实现各个液压元件的工作。

2. 液压泵：负责将油液从低压区域抽入、经过增压后送往高压区域。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等。

3. 液压马达：接收高压油液的动力，通过转动输出扭矩并驱动机械装置的运动。

液压马达的类型与液压泵相似，但工作原理相反。

4. 液压缸：转化液压能为机械运动能，实现挖掘机的升降、伸缩等操作。

液压缸的有效油缸面积和工作压力决定了其承载能力和稳定性。

二、常见的液压系统问题及处理方法1. 泄漏问题：挖掘机液压系统泄漏是常见的故障，通常由密封件磨损或损坏引起。

泄漏会导致液压系统压力下降，工作效率下降，甚至无法正常工作。

此时需要及时检修和更换密封件。

2. 温升过高：挖掘机液压系统温升过高可能是由于油液粘度过高、冷却器故障或油路堵塞等原因引起。

及时检查和维修冷却系统以及清洗油路可以解决此问题。

3. 液压元件卡阻：液压元件卡阻可能导致挖掘机动作迟缓、失灵或卡住。

这主要是由于液压系统中混入异物或油液含水量过高引起的。

应定期检查液压油质量，清洗和更换液压元件。

三、挖掘机液压系统的维护保养1. 定期更换液压油：挖掘机液压油应定期更换，避免油液受污染而引发系统故障。

更换液压油前应先排空原有油液，并保持油路清洁。

2. 检查液压油质量：定期检查液压油的质量，包括粘度、含水量和杂质等指标。

挖掘机液压系统介绍概述挖掘机是一种常见的工程机械设备，主要用于土地平整、挖掘和运输等作业。

挖掘机的液压系统是其重要的工作部分，为其提供了动力和控制功能。

本文将介绍挖掘机液压系统的基本构成和工作原理。

液压系统构成挖掘机的液压系统主要由液压泵、液压马达、液压缸、液压阀等组成。

液压泵液压泵是挖掘机液压系统的动力源，负责将液压油从油箱抽吸并通过管路输送到液压执行元件。

液压泵分为齿轮泵、柱塞泵、叶片泵等多种类型，根据挖掘机的工作需求选择合适的液压泵。

液压马达和液压缸液压马达和液压缸是挖掘机液压系统的执行元件，液压马达通过液压油的压力驱动旋转以提供动力，液压缸则通过液压油的压力来推动挖掘机的臂、斗杆、铲斗等部件实现各种操作。

液压阀液压阀是挖掘机液压系统中的控制元件，根据操作需求控制液压油的流动方向、压力和流量。

常见的液压阀有单向阀、换向阀、溢流阀等多种类型。

液压系统工作原理挖掘机液压系统的工作原理主要包括液压动力传递和控制两个方面。

动力传递在挖掘机液压系统中，液压泵通过驱动电机带动转子旋转，通过吸入和压出动作将液压油从油箱吸入并排出到液压系统的工作回路中。

液压泵的排油口通过油管连接至液压元件，将液压油的液压能力传递给液压元件，从而实现液压系统的动力传递。

挖掘机液压系统的控制由液压阀完成。

液压阀控制液压油的流动方向、压力和流量，根据操作人员的指令来实现液压系统的各项功能。

液压阀通过电磁控制、机械控制或手动控制等方式来实现对液压系统的控制。

液压系统的优势挖掘机液压系统具有以下优势：1.动力输出平稳：液压系统通过液压油的压力传递动力，可以平稳地输出动力，避免机械传动中的冲击和震动。

2.调速性能好：液压系统可通过调节液压泵的转速和液压阀的开启度来控制系统的速度，实现精确的速度调节。

3.提供大扭矩和力矩：液压系统通过增加液压油的压力来提供大扭矩和力矩，适用于大功率的工作需求。

4.系统结构简单：挖掘机液压系统的结构相对简单，易于维修和保养。

对于小型液压挖掘机机械结构及液压系统设计分析摘要：在人们的日常生产生活中，挖掘机的使用越来越常见。

随着时间的推移，大型挖掘机在小范围场地工作时阻塞交通，噪音污染、能源浪费等问题随之产生。

因此小型液压挖掘机的开发与使用越来越受到人们的关注。

液压系统作为小型液压挖掘机最重要的组成部分，对其进行探究和分析具有十分重要的理论意义和现实意义。

关键词：小型挖掘机；机械结构；液压系统；设计1液压挖掘机小型液压挖掘机具有质量小、功能多、效率高、价格低、结构简单、保养维修方便等诸多优势，在城镇的管道开挖与铺设、修复路面、小型的基础建设、公共事业与房屋维修、栽培园林、清淤河道等情景下具有不可替代的作用。

在大型挖掘机无法施工的环境中，体型紧凑、行动便捷的小型挖掘机首当其冲，并在越来越多的领域发光发热。

小型挖掘机具有独特的液压动力系统，使得其可以安装更多辅助作业工具。

小型挖掘机相较于其他挖掘机具有尾部旋转半径为零的特点，在作业空间狭小的情况下，不必过多考虑是否阻碍挖掘机转动，这就使得驾驶员可以专注于前方铲斗的操作，大大降低了周围施工现场损坏建筑物以及自身的可能性。

小型挖掘机能够在很大的范围内摆动，得益于自身动臂与机身铰接的设计，这样的设计让小型挖掘机在周围有障碍物的情况下有了更多的操作空间，同时也减少了经常移动机身的麻烦，在墙壁或者围墙旁边进行挖掘工作也没有丝毫问题。

在运输方面，小型挖掘机更小的体型大大方便了它的运输，小型的运输工具就可以满足各个施工现场转移的需求，大大降低了机器的运输成本。

2小型挖掘机液压系统的基本动作2.1挖掘铲斗液压缸和斗杆液压缸均可推动液压杆执行挖掘动作，有时二者需同时工作进行挖掘。

当二者同时工作时，铲斗与斗杆有复合运动，必要时辅以动臂动作。

面对挖掘过程中“挖不动”情况时，液压系统短时增加压力，提高主要压力阀压力，继而将障碍物挖除。

2.2挖斗举臂回转第一个动作结束时，动臂液压缸推动动臂升起，挖斗提升，与此同时回转系统工作，旋转工作台转向卸料位置。

小型液压挖掘机液压系统的设计小型液压挖掘机作为一种多功能机械设备，其液压系统设计的好坏直接关系到其起重能力、操作稳定性、寿命等方面的优劣。

因此，设计一款可靠的小型液压挖掘机液压系统是十分关键的。

液压系统概述液压系统是指由液压泵、液压缸、液压阀等组成的一套液压设备，通过液体传递压力和能量来实现机械运动的一种动力传动系统。

在小型液压挖掘机中，液压系统是其动力来源，传送液压信号以控制其各项运动。

液压系统设计要求小型液压挖掘机的液压系统设计要求如下：•操作维护简单方便；•机械运行稳定可靠；•操作响应灵敏，控制精度高；•具有良好的抗污染性能；•可提供足够的动力使机械可以适应不同的工作环境和使用要求。

液压系统设计方案液压泵液压泵是液压系统中最重要的部件之一，其作用是将机械能转化为液压能，并将液体压力传递到液压缸以推动挖掘机进行各项活动。

在小型液压挖掘机液压系统设计中，我们选择了柴油机驱动的可变量齿轮泵作为其液压泵。

这种泵具有压力高、流量大、噪音低且可靠性高的特点。

液压阀液压阀是控制液压系统中液体的流量、压力和流向的重要设备，它的质量直接影响到小型液压挖掘机的运行效率和操作稳定性。

我们选择多路节流阀、安全阀、液压控制单向阀和手动控制阀等多种液压阀件作为小型液压挖掘机液压系统中的关键部件。

液压缸液压缸是将液压系统中液体动力转化为机械动力的核心部件，是小型液压挖掘机的重要承载部件。

在小型液压挖掘机液压系统设计中，我们选择了精密加工、铸铁质量优良的单作用液压缸来满足挖掘机的动力需求。

液压油箱液压油箱是小型液压挖掘机液压系统中的重要部分，也是液压系统的储存和散热设备。

我们选择具有优异散热和稳定性能的卧式液压油箱，以满足小型液压挖掘机在高温和高负荷环境下的稳定性能。

小型液压挖掘机液压系统设计是机器性能和使用寿命的关键配置之一。

通过科学合理的设计，在满足操作稳定、运行可靠、抗污染、精度高等要求的同时，让小型液压挖掘机具有了更好的适应性和灵活性。

挖掘机液压系统的工作原理和调试方案挖掘机是一种重型工程机械，广泛应用于土方开挖、矿山开采、道路建设等领域。

而挖掘机的液压系统是其核心部件之一，起到了传递能量、控制执行机构的重要作用。

本文将介绍挖掘机液压系统的工作原理和调试方案。

一、挖掘机液压系统的工作原理挖掘机液压系统由液压泵、液压马达、液压缸、液压阀等组成。

液压泵通过吸入液体并通过压力油路将液体送入液压马达和液压缸，从而产生动力。

液压马达将液体的动能转化为机械能，驱动挖掘机的各个执行机构。

液压缸则通过液体的压力来实现线性运动，如挖斗的升降和回转等。

液压系统的工作原理基于帕斯卡定律，即液体在容器内均匀传递压力。

当液压泵提供的压力大于液压缸或液压马达的阻力时，液压系统将产生足够的动力来推动执行机构的运动。

而通过控制液压阀的开关，可以实现对液压系统的流量、压力和方向的控制，从而实现挖掘机的各项操作。

二、挖掘机液压系统的调试方案挖掘机液压系统的调试是确保其正常工作的重要环节。

以下是一些常用的调试方案：1. 液压系统的检查：首先需要检查液压系统的各个部件是否安装正确、连接紧固，并进行泄漏测试。

如果存在泄漏，需要及时排除，以确保液压系统的正常运行。

2. 液压油的选择：挖掘机液压系统需要使用特定的液压油，因此在调试前需要选择合适的液压油，并注意其粘度、温度范围和抗氧化性能等指标。

3. 液压系统的排气：在液压系统中，气体的存在会影响系统的正常工作。

因此，在调试前需要对液压系统进行排气操作，确保系统内的气体被完全排除。

4. 液压系统的调节：液压系统的调节是为了确保液压泵的输出流量和压力符合设计要求。

通过调节液压泵的转速和液压阀的开关，可以达到理想的液压系统工作状态。

5. 液压系统的保养：挖掘机液压系统的保养是确保其长期稳定运行的关键。

定期更换液压油、清洗液压过滤器、检查液压管路的磨损等，都是保持液压系统良好工作状态的必要措施。

总结：挖掘机液压系统是挖掘机的核心部件，其工作原理和调试方案对于挖掘机的正常运行至关重要。

挖机液压系统工作原理
挖机的液压系统工作原理可以从以下几个方面去理解：
1. 液压系统的基本原理：液压系统利用液体在封闭的管路中的流动和压力传递能力来实现力的传递和工作机构的运动控制。

系统包括液压液、液压泵、液压缸、控制阀等组成。

2. 液体的传动特性：液体在封闭管路中的流动具有不可压缩性、容量性和伏打性等特点。

当液压泵施加压力，推动液体流动时，液体会在管路中传播，并且由于容量性，使得液压马达或液压缸产生相应的力和运动。

3. 液压泵的作用：液压泵将机械能转化为液压能，提供液体的流动压力。

液压泵通过旋转运动带动液体，使液体获得一定的动能和压力，进而传递给液压系统中的液压缸或液压马达。

4. 液压缸的作用：液压缸是液压系统中的执行元件，它将液体的压力转化为机械能，从而产生相应的力和运动。

当液压泵施加压力，推动液体流入液压缸时，液压缸内的活塞受到液体压力的作用，产生线性运动或旋转运动，从而实现挖机工作的目的。

5. 控制阀的作用：控制阀在液压系统中起到调节和控制液压系统工作过程的作用。

通过改变液路的连接和封闭状态，控制阀可以实现液压缸的启动、停止和运动方向的改变。

总的来说，挖机液压系统利用液体的不可压缩性和容量性，通
过液压泵提供的液压能，使液压缸产生相应的力和运动，从而实现挖机的各项工作。

控制阀则用于对液压系统进行调节和控制，确保系统的正常运行。

挖掘机液压工作运动分析专业：自动化班级：T1123-5学号：20110230534姓名：王光辉挖掘机的工作特点及机械与液压的基本原理分析一．挖掘机的工作机构机构如图所示:挖掘机的组成和工作原理（1）组成发动机：柴油机，提供动力；底盘：包括离合器，变速器，后桥行走装置和机架，支撑整机质量和将动力传给行走机构的液压操作机构；机架：整机的骨架，使整机成为整体。

电气系统：包括发动机的电启动部分，照明系统，控制系统和发电机等。

（2）工作原理启动柴油机（主离合器）→变速器→中央传动系统→左右转向离合器→左右最终传动装置→行走机构，左右驱动轮→履带操纵系统→操纵挖斗工作二．挖斗的运动过程分析1.挖掘—通过对铲斗，斗杆及它们的复合动作，实现铲斗的破土和装土。

2.满斗回转—铲斗装满土后，动臂提升，同时进行平台回转到卸土位置。

3.卸土—平台回转到位后制动，由斗杆调节卸土半径，铲斗翻转卸土。

4.回位—铲斗卸土，转台反转，动臂，斗杆配合，回到挖掘位置三．课堂中所包含的挖掘机的机械与液压机构图如下：挖掘机机械与液压包括：液压变力矩，联轴器总成，行星齿轮式动力换挡变速器，中央传动，转向离合和转向制动器，终转动和行走系统，挖斗的控制系统等。

图中的机构图中包含：1.挖掘机的机械部分平面连杆机构：挖掘机的工作离不开平面连杆机构，图中的斗杆与机械臂，连杆与铲斗液压杆和摇臂等都是构成连杆机构。

凸轮机构：当发动机工作时，曲轴通过齿轮驱动凸轮轴旋转的那个凸轮轴转到凸轮突起部分顶起挺杆时，通过推杆和调整器螺丝使摇臂绕摇臂轴转动，压缩气门弹簧，压下气门使其开启。

而后，气门变回在弹簧的张力作用下而使气门关闭。

2.联接：（1）.螺纹联接：挖掘机的各个部分都是通过螺纹精密联接的，各个工作部件都是可以拆分的，使得检修方便。

（2）.键连接：在发动机的飞轮上，采用了键的联接，此种联接方式简单，工作的可靠性较高，拆装方便。

（3）.铆接：挖掘机的驾驶舱是采用铁皮铆接而成的，此种联接方式为不可拆联接，其特点是精密性好，为驾驶员提供了较好的工作环境。

小型挖掘机液压系统的优点是什么？随着科技的不断发展，机械行业的各种设备也在不断完善和创新。

在工程机械中，小型挖掘机被广泛应用于建设、挖掘、装载等工作中，而小型挖掘机的液压系统则是其重要组成部分之一。

那么，小型挖掘机液压系统的优点是什么呢？1. 动力大、效率高小型挖掘机液压系统主要通过液压泵提供动力，通过各种液控阀来实现调节和控制工作机构的动作。

相比于传统的机械传动，液压传动具有动力大、效率高等优点。

小型挖掘机的液压系统能够快速地将液压油转化为动能，使工作机构的运动更加平稳流畅，从而能够提高工作的效率和生产效益。

2. 故障少、维修简便小型挖掘机液压系统由液压油泵、液压马达、油箱和各种液控元件等组成，相比于传统机械传动系统，液压系统无需使用传动轴、齿轮、链条等传动部件，大大减少了故障发生的可能性。

此外，液压系统维修简便，并且无需拆卸整个液压系统，只需要更换故障的液控元件或维修油泵、油缸等简单部件，即可使系统恢复正常。

3. 控制精确、操作方便小型挖掘机液压系统通过各种液控阀进行控制，可以实现工作机构的精细调节和操作。

液压油在系统中流动速度慢，可以准确地控制每个液控阀门的开闭，从而实现对工作机构的精确调节。

此外，液压控制手柄操作简便，根据需要可以实现各种操作模式的转换，方便快捷。

4. 轻量化、节能环保小型挖掘机液压系统采用液压动力传动方式，相比于传统机械传动方式，能够将设备的自重压力作用减小，并且不需要机械传动部件的支撑，使整个设备更轻量化、更节能、更环保。

5. 多种功能、广泛适用小型挖掘机液压系统不仅能够实现挖掘、装载等基本功能，还可以根据用户的需求进行多种功能的扩展和应用，如装置夹具、切割器、抓取器等工具，从而实现更广泛的应用。

总之，小型挖掘机液压系统具有动力大、效率高、故障少、维修简便、控制精确、操作方便、轻量化、节能环保、多种功能、广泛适用等诸多优点。

而这些优点正是小型挖掘机在实际应用中得以广泛应用的重要原因之一。
