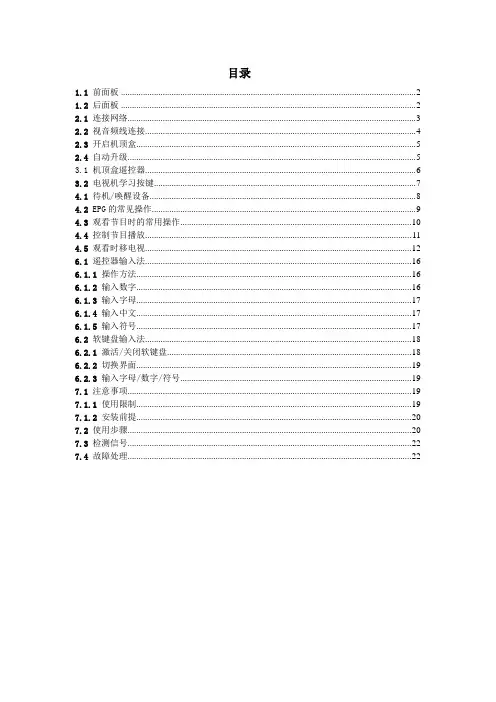

目录
1.1 前面板 (2)
1.2 后面板 (3)
2.1 连接网络 (5)
2.2 视音频线连接 (6)
2.3 开启机顶盒 (8)
2.4 自动升级 (9)
3.1 机顶盒遥控器 (9)
3.2 电视机学习按键 (11)
4.1 待机/唤醒设备 (14)
4.2 EPG的常见操作 (14)
4.3 观看节目时的常用操作 (17)
4.4 控制节目播放 (19)
4.5 观看时移电视 (20)
6.1 遥控器输入法 (26)
6.1.1 操作方法 (26)
6.1.2 输入数字 (28)
6.1.3 输入字母 (28)
6.1.4 输入中文 (29)
6.1.5 输入符号 (29)
6.2 软键盘输入法 (31)
6.2.1 激活/关闭软键盘 (31)
6.2.2 切换界面 (31)
6.2.3 输入字母/数字/符号 (32)
7.1 注意事项 (33)
7.1.1 使用限制 (33)
7.1.2 安装前提 (33)
7.2 使用步骤 (34)
7.3 检测信号 (36)
7.4 故障处理 (38)
1 面板介绍
1.1 前面板
序号名称说明
1 运行状态指示灯红色表示待机；绿色表示正常工作；黄色表示机顶盒故障；熄灭表示未上电。
2 连接状态指示灯绿色。指示灯亮表示网络正常；熄灭表示网络未连接或者网络故障
3 红外信号指示灯绿色。当机顶盒接收到有效的遥控器信息时，指示灯闪烁
4 红外信号接收窗口用来接收遥控器的红外信号
1.2 后面板
序号说明
1 USB接口，2个
2 以太网接口：连接外网
3 S端子视频输出接口
4 复合视频输出接口
5 音频输出接口：L左声道、R右声道
6 电源接口：请务必使用本机配套的+12V电源适配器
7 机顶盒电源开关：机顶盒上电后请确认后面板的电源开关处于开启状态“I”
2 设备连接和开机
2.1 连接网络
下面介绍设备的各种网络连接方式。请根据实际情况进行连接。图2-1 ADSL连接方式
图2-2 局域网连接方式
图2-3 WLAN连接方式
2.2 视音频线连接
ZXV10 B600提供了两种视频输出接口，请根据已有的视音频设备（如电视机、音响等）
的接口，选择一种最佳的接线方式。
1. 用AV线中的音频线（红、白）连接机顶盒的R、L接口与电视机对应的同色接口。
2. 选择如下一种方式连接视频。
l 用AV线中的视频线（黄）连接机顶盒的CVBS接口与电视机视频输入
口，如下图
线1。
l 用S端子线连接机顶盒的S-Video接口与电视机的S端子接口，如下图线2。
图2-4 视音频线连接图
2.3 开启机顶盒
1. 确认所有线缆已正确连接。
2. 确认所有设备的电源已连接正常，且有市电供应。
3. 打开电视机电源开关。
4. 打开机顶盒后面板上的电源开关。
5. 按电视机遥控器的TV/AV键，切换电视机的视频模式，直到电视机显示EPG界面。
2.4 自动升级
每次开启时，机顶盒会自动连接到服务器，检测是否需要升级。如需升级，机顶盒会自
动进行升级。升级过程将持续3～5分钟，在此过程中，请您耐心等待，不要进行任何操作。
3 遥控器介绍
3.1 机顶盒遥控器
图3-1 遥控器按键
注意：
遥控器由两节AAA（7号）电池供电，安装时请确认电池正负极。操作时，请将遥控器的
前端对准机顶盒的红外接收区。
3.2 电视机学习按键
遥控器共有4个电视机学习按键：待机、TV/AV、音量+、音量-。学习按键可将电视机遥控器的4个相应功能按键学习到机顶盒的遥控器上。用户只需用一个机顶盒遥控器就可以同时对电视机和机顶盒进行操作。
学习窗口
学习按键操作步骤
1. 按住设置按键约3秒钟，直到学习指示灯长绿，进入学习状态。
2. 将被学习的电视机遥控器发射管对准机顶盒遥控器的学习接收
窗，然后按下
电视机遥控器上被学习的按键（如电源按键），学习指示灯由长绿变为长红。
3. 按下机顶盒遥控器上需要学习的按键（如待机按键），学习指示灯由长红
变为长绿，表示学习成功。
4. 重复步骤2~步骤3，学习其他几个按键。
5. 学习完成后，请不要操作任何按键，等待学习指示灯熄灭，表示所学习的按键信息已全部保存。
注意：
学习完毕后，机顶盒遥控器如果无法对电视机进行遥控，说明未学习成功，请按照步骤
重新学习。
4 操作指南
4.1 待机/唤醒设备
控制机顶盒在待机状态、工作状态间切换
控制电视机在待机状态、工作状态间切换
切换电视机的视频源
4.2 EPG的常见操作
在任意界面下按该键即可进入EPG首页
方向键可以上、下、左、右移动光标，选中需要的EPG界面元素（按钮、输入框、栏目等可选择内容）；OK键确认选择
翻页显示：当EPG内容是多层设计或同一层内容有多页显示时，需要进行翻页显示。
当电视屏幕上显示的不是顶层内容时，按该键将显示当前层的上一层
当同一层内容有多页显示时，按该键将显示当前页的上一页
当同一层内容有多页显示时，按该键将显示当前页的下一页
快速切换节目类型：使用以下按键可以快速切换节目类型，直接进入相应节目界面。
进入直播节目
进入电视回看节目
进入点播节目
进入信息浏览类节目
进入应用类节目
4.3 观看节目时的常用操作
调节声音：观看节目的过程中，使用以下按键调节声音。
切换声道状态：左声道、右声道、立体声开启／关闭机顶盒的声音输出
增大/ 减小机顶盒的输出音量
增大/ 减小电视机的输出音量
快速换台：在观看直播节目或其他以频道方式组织的节目时，可以使用以下按键快速换台。
按此按键切换频道数位，然后按数字键直接输入频道号
增加/ 减小频道号，快速、顺序切换节目频道
4.4 控制节目播放
控制节目播放：在节目（包括直播、点播、时移电视）开始播放后，可以使用以下按键控制节目的播放。
在观看点播节目或时移电视时，按该键暂停播放节目；再次按该键继续播放节目
在节目播放过程中，按该键弹出对话框，根据提示信息操作，可以选择停止播放节目
在观看点播节目或时移电视时，按该键快进播放
在观看点播节目或时移电视时，按该键快退播放
在观看以片段形式组织的节目时，按该键前进到下一节
在观看以片段形式组织的节目时，按该键返回到上一节
按定位/软键盘键，弹出节目进度条，使用左/右方向键调节节目进度，再按OK键，节目从选定的播放点开始播放
在节目播放过程中，按该键显示频道信息或节目相关信息4.5 观看时移电视
在观看直播节目的时候，可以通过机顶盒的时移功能观看当前直播节目之前一定时间范围的内容。时移功能方便收看某些错过的电视节目。
进入时移
按快退键进入时移，按暂停/播放键，开始播放节目
