污水处理厂格栅间的设计1 格栅间形式选择格栅间主要由进水井、过水渠组成。
主要设备包括格栅除污机、栅渣压实机、栅渣输送机及吊运设备。

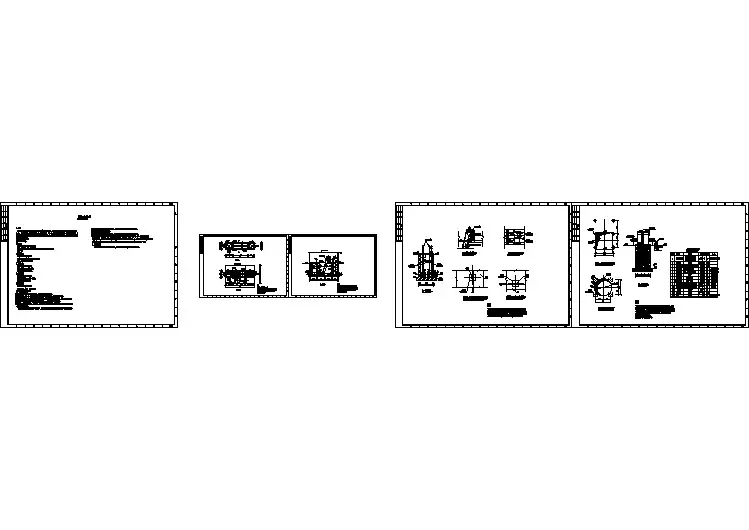

根据格栅底与地面高差、格栅的安装位置，格栅间分为地面式和半地下式(见图1、2)。
因为地面式格栅间可将栅渣压实机、栅渣输送机安装在地面上，运行和维护方便，减少工程投资和降低施工难度，所以在满足格栅除污机机械强度、刚度及除污能力的条件下，应优先考虑采用。
2 格栅迎水面设检修平台通常的设计在格栅的背水面设有清除栅渣的工作台。
实际运行中发现，迎水面无检修平台给格栅除污机的维修带来很大的困难，为解决这个问题，在格栅间迎水面增加检修平台(见图1、2)，平台宜高出正常水位0.5 m，采用钢筋混凝土材料。
3 过水渠增设排风设施格栅间过水渠道是有毒有害气体产生和聚集的主要场所，极易发生中毒事故。
为消除事故隐患，在格栅间内应增设机械排风系统，取风口设在过水渠道内。
在检修前先打开排风机，排除有毒有害气体。
4 屋顶设天窗降低格栅间高度格栅间内安装起吊设备，用于栅渣起吊外运和格栅起吊检修。
由于格栅较高，所需起吊高度较大，增加了格栅间的高度，土建造价高。
设计时考虑厂房高度可仅满足栅渣外运的要求，对于格栅检修，可在屋顶设置天窗，天窗的尺寸满足格栅长、宽要求，适当地降低格栅间高度。
5 进水渠格栅预留槽与格栅尺寸相吻合目前国内一些厂家生产的格栅尺寸小于进水渠的格栅预留尺寸，污水中的部分栅渣会从缝隙之间绕过，影响了除渣效果。
设计时将二者间隙控制在2cm以内，保证除渣效果。
6 减少栅渣压实设备根据国内的污水水质，栅条间隙>25 mm粗格栅清除的栅渣，多数为塑料薄膜等大块杂质，不经压实可收集外运，在格栅间内不需要安装栅渣压实机，但应在栅渣收集箱周围做排水坑和冲洗设施。
7 备用格栅的选用格栅间设置格栅不宜少于2台。
如果格栅底与地面高差小于2.5 m，应选人工清除格栅备用；格栅底与地面高差较大时，人工清除栅渣非常困难，备用格栅也应选用机械格栅。
中北大学课程设计说明书课程设计任务书1．设计目的：通过课程设计，进一步强化水污染控制工程课程的相关知识的学习，初步掌握污水处理中常见构筑物的设计方法、设计步骤。
学会用CAD软件绘制构筑物的基本设计图纸。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：原始数据与基本参数：最大设计流量：2.5m3/s；日设计流量：95000 m3/d。
其它参数查阅相关文献自定。
设计内容和要求：①计算平面型格栅的各部分尺寸；②平面型格栅构筑物的图纸详细设计。
3．设计工作任务及工作量的要求〔包括课程设计计算说明书()、图纸、实物样品等〕：（1）课程设计说明书一份；（2）说明书内容包括：①平面型格栅在水处理中的作用说明；②根据给出参数对平面型格栅各部分尺寸的详细计算过程；③设计图纸（CAD绘图）规范，图纸包括整体图和局部图的设计，计算尺寸要在图中相应的位置标明；④单位要正确，参考文献必须在说明书中相应的位置标注，语言流畅、规范。
（3）工作量：4周课程设计任务书4．主要参考文献：[1]晋日亚、胡双启主编．水污染控制技术与工程．北京：兵器工业出版社，20XX。
[2]高廷耀主编．水污染控制工程．(下册) ．北京：高等教育出版社，1989[3]王宝贞主编．水污染控制工程．北京：高等教育出版社．1990[4]孙彗修等主编．排水工程（上）．北京：中国建筑工业出版社．2000[5]张希衡主编．废水治理工程．北京：冶金工业出版社，1984[6]张自杰等主编．排水工程（下）．北京：中国建筑工业出版社．2000[7]尹士君、李亚峰编著．水处理构筑物设计与计算．北京：化学工业出版社．20XX 5．设计成果形式及要求：设计说明书一份（含构筑物设计详图），设计说明书格式按中北大学课程设计的相关要求。
6．工作计划及进度：20XX年5月26日~6月1日：领取课程设计任务书，明确课程设计的内容，查阅相关资料。
6月1 日~6月23日：设计计算、绘制相关图纸。
格栅一、作用：在污水处理系统（包括水泵）前，均需设置格栅，以拦截较大的呈悬浮或漂浮状态的固体污染物。
二、分类：按形状，可分为平面格栅和曲面格栅两种；按栅条净间隙，可分为粗格栅（50—100mm）、中格栅（16—40mm）、细格栅（3—10mm）三种；按清渣方式，可分为人工清除格栅和机械清除格栅两种。
三、设计数据：1.水泵前格栅栅条间隙，应根据水泵要求确定。
2.污水处理系统前格栅栅条净间隙，应符合下列要求：人工清除：25——100mm；机械清除：16——100mm；最大间隙：100mm。
污水处理厂可设置中、细两道格栅，大型污水处理厂亦可设置粗、中、细三道格栅。
3.栅渣量与地区的特点、格栅的间隙大小、污水流量以及下水道系统的类型等因素有关。
在无当地运行资料时，可采用：格栅间隙16——25mm：0.10——0.05m³栅渣/103m³污水；格栅间隙30——50mm：0.03——0.01m³栅渣/103m³污水。
、栅渣的含水率一般为80%，密度约为960kg/m³。
4.在大型污水处理厂或泵站前的大型格栅（每日栅渣量大于0.2m³），一般采用机械清渣。
小型污水处理厂也可采用机械清渣。
5.机械格栅不宜少于2台。
如为1台时，应设人工清除格栅备用。
6.过栅流速一般采用0.6——1.0m/s。
7.栅前流速，一般采用0.4——0.9m/s。
8.格栅倾角，一般采用45°——75°。
人工清除的格栅倾角小时，较省力，但占地多。
9.通过格栅的水头损失，一般采用0.08——0.15m。
10.格栅间必须设置工作台，台面应高出栅前最高设计水位0.5m。
工作台上应有安全和冲洗设施。
11.格栅间工作台两侧过道宽度不应小于0.7m。
工作台正面过道宽度：人工清除：不应小于1.2m；机械清除：不应小于1.5m。
12.机械格栅的动力装置一般宜设在室内，或采取其他保护设备的措施。

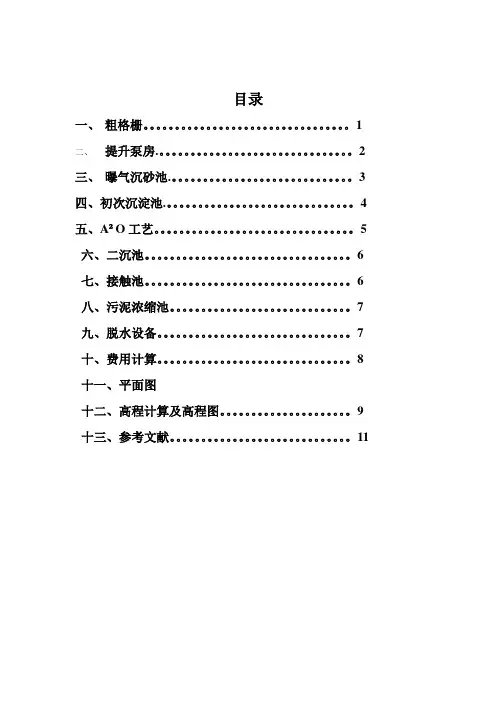

目录一、粗格栅。
1二、提升泵房.。
2三、曝气沉砂池.。
3四、初次沉淀池.。
4五、A²O工艺。
5六、二沉池。
6七、接触池。
6八、污泥浓缩池。
7九、脱水设备。
7十、费用计算。
8 十一、平面图十二、高程计算及高程图。
9 十三、参考文献。
11粗格栅3、计算过程①Qmax=6000000×1.5=900000m³/d=10.417m³/sn=10.417×√sin60/(0.4×0.9×0.04)=673.2取674 取10个格栅，每个n=67.4≈68②B=0.01×(68-1)+0.04×68=3.39m③ζ=2.42×(10/40)4/3=0.38 h0=0.38×0.9²×sin60/2×9.81=0.0316mh1=3×0.0136=0.041m④H=0.4+0.041+0.3=0.741m⑤由B1²V/2=Qmax得，B1=1.52 L1=(B-B1)/2tan20=2.57m⑥L2=L1/2=1.285m⑦H1=0.4+0.3=0.7m⑧L=2.57+1.285+0.5+1.0+0.7/tan60=5.76m⑨W=900000×0.05/1000×1.5=30m³/d 因为W＞0.2m³/d,所以采用机械格栅清渣⑩选GL-3000型高链式格栅：格栅间隙40mm，安装角度60°-70°,运动速度2.8m/min，有效宽度3430mm提升泵房1、泵的选择根据高程图选FS型泵:80FS-24，转速2900r/min，扬程24m，流量54m³/h，效率70％，进口管直径80mm，出口管直径65mm，允许吸上高度6m2、泵房的布置①由河流取水的灌溉、供水泵站，当河道岸边坡度较缓时，宜采用引水式布置，并在引渠渠首设进水闸；当河道岸边坡度较陡时，宜采用岸边式布置，其进水建筑物前缘宜与岸边齐平或稍向水源凸出。
污水处理厂平面布置及高程布置*****编***学院环境工程与监测专业教研室2012年6月29日一污水处理厂的平面布置污水处理厂的平面布置应包括：处理构筑物的布置污水处理厂的主体是各种处理构筑物。
作平面布置时，要根据各构筑物（及其附属辅助建筑物，如泵房、鼓风机房等）的功能要求和流程的水力要求，结合厂址地形、地质条件，确定它们在平面图上的位置。
在这一工作中，应使：联系各构筑物的管、渠简单而便捷，避免迁回曲折，运行时工人的巡回路线简短和方便；在作高程布置时土方量能基本平衡；并使构筑物避开劣质土壤。
布置应尽量紧凑，缩短管线，以节约用地，但也必须有一定间距，这一间距主要考虑管、渠敷设的要求，施工时地基的相互影响，以及远期发展的可能性。
构筑物之间如需布置管道时，其间距一般可取5—8m，某些有特殊要求的构筑物（如消化池、消化气罐等）的间距则按有关规定确定。
厂内管线的布置污水处理厂中有各种管线，最主要的是联系各处理构筑物的污水、污泥管、渠。
管、渠的布置应使各处理构筑物或各处理单元能独立运行，当某一处理构筑物或某处理单元因故停止运行时，也不致影响其他构筑物的正常运行，若构筑物分期施工，则管、渠在布置上也应满足分期施工的要求；必须敷设接连人厂污水管和出流尾渠的超越管，在不得已情况下可通过此超越管将污水直接排人水体，但有毒废水不得任意排放。
厂内尚有给水管、输电线、空气管、消化气管和蒸气管等。
所有管线的安排，既要有一定的施工位置，又要紧凑，并应尽可能平行布置和不穿越空地，以节约用地。
这些管线都要易于检查和维修。
污水处理厂内应有完善的雨水管道系统，以免积水而影响处理厂的运行。
辅助建筑物的布置辅助建筑物包括泵房、鼓风机房、办公室、集中控制室、化验室、变电所、机修、仓库、食堂等。
它们是污水处理厂设计不可缺少的组成部分。
其建筑面积大小应按具体情况与条件而定。
有可能时，可设立试验车间，以不断研究与改进污水处理方法。
辅助建筑物的位置应根据方便、安全等原则确定。
污水处理格栅设计引言：污水处理是一种非常重要的环境保护工作，它有助于有效去除废水中的悬浮物和固体颗粒，保护水资源的平衡和环境的健康。
而格栅是污水处理过程中不可或缺的关键设备，能够有效地筛除废水中的固体颗粒和杂质。
本文将详细介绍污水处理格栅的设计原则和关键因素。
一、设计原则在设计污水处理格栅时，需要遵循以下原则：1.充分考虑设备的实际运行环境和使用条件，确保设备的可靠性和稳定性。
2.格栅的设计应根据污水的流量、污染物的种类和含量、格栅孔径的大小等因素进行合理选取。
3.设计应尽可能减少设备的维护和清洁工作，方便操作和维护。
4.格栅应采用耐腐蚀、耐磨损和耐高温的材料，以确保设备的寿命和可靠性。
二、关键因素在设计污水处理格栅时，需要考虑以下关键因素：1.污水流量：根据实际情况选择合适的格栅尺寸和孔径，以适应不同流量条件下的废水处理需求。
2.污染物种类和含量：不同污染物对格栅的要求不同，需要根据污染物的特性选择合适的材料和格栅形式，以确保有效去除污染物。
3.格栅孔径：格栅孔径的大小直接影响到格栅的过滤效果，应根据污染物的尺寸进行合理选择，既要确保尽可能去除废水中的固体物质，又要避免过度堵塞。
4.材料选择：格栅所使用的材料应具有良好的耐腐蚀性能和机械强度，常见的材料有不锈钢、高聚物等。
5.设备布局：格栅的布置应符合操作和维护的便利性，以及处理效果的理想性。
6.清理方式：格栅的清理方式有手工清理和自动清理两种，根据实际情况选择合适的方式，以提高处理效率和减少人力成本。
三、设计步骤在实际设计中，可以按照以下步骤进行：1.确定污水流量和处理需求：根据实际情况测算污水的流量和处理要求，作为设计的基础数据。
2.选择格栅孔径和尺寸：根据污染物的种类和含量，选择合适的格栅孔径和尺寸，保证过滤效果和处理效率。
3.材料选择：根据污水的性质和运行环境，选择合适的材料进行制造，确保设备的寿命和可靠性。
4.设备布置：根据实际情况确定设备的布局和安装方式，确保操作和维护的便利性。
中北大学课程设计说明书学生姓名：敖晶晶学号：1004014212 学院：化工与环境学院专业：环境工程题目：工业污水处理厂平面性格栅设计指导教师：晋日亚职称: 教授2013年5月26 日中北大学课程设计任务书2012/2013 学年第二学期学院：化工与环境学院专业：环境工程学生姓名：敖晶晶学号：1004014212 课程设计题目：工业污水处理厂平面性格栅设计起迄日期： 5 月20 日～ 6 月17 日课程设计地点：中北大学指导教师：晋日亚系主任：王海芳下达任务书日期: 2013 年 5 月 26课程设计任务书1．设计目的：通过课程设计，进一步强化水污染控制工程课程的相关知识的学习，初步掌握污水处理中常见构筑物的设计方法、设计步骤。
学会用CAD软件绘制构筑物的基本设计图纸。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：原始数据与基本参数：最大设计流量：2.5m3/s；日设计流量：95000 m3/d。
其它参数查阅相关文献自定。
设计内容和要求：①计算平面型格栅的各部分尺寸；②平面型格栅构筑物的图纸详细设计。
2 3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：（1）课程设计说明书一份；（2）说明书内容包括：①平面型格栅在水处理中的作用说明；②根据给出参数对平面型格栅各部分尺寸的详细计算过程；③设计图纸（CAD绘图）规范，图纸包括整体图和局部图的设计，计算尺寸要在图中相应的位置标明；④单位要正确，参考文献必须在说明书中相应的位置标注，语言流畅、规范。
（3）工作量：4周课程设计任务书4．主要参考文献：[1]晋日亚、胡双启主编．水污染控制技术与工程．北京：兵器工业出版社，2005。
[2]高廷耀主编．水污染控制工程．(下册) ．北京：高等教育出版社，1989[3]王宝贞主编．水污染控制工程．北京：高等教育出版社．1990[4]孙彗修等主编．排水工程（上）．北京：中国建筑工业出版社．2000[5]张希衡主编．废水治理工程．北京：冶金工业出版社，1984[6]张自杰等主编．排水工程（下）．北京：中国建筑工业出版社．2000[7]尹士君、李亚峰编著．水处理构筑物设计与计算．北京：化学工业出版社．2004 5．设计成果形式及要求：设计说明书一份（含构筑物设计详图），设计说明书格式按中北大学课程设计的相关要求。

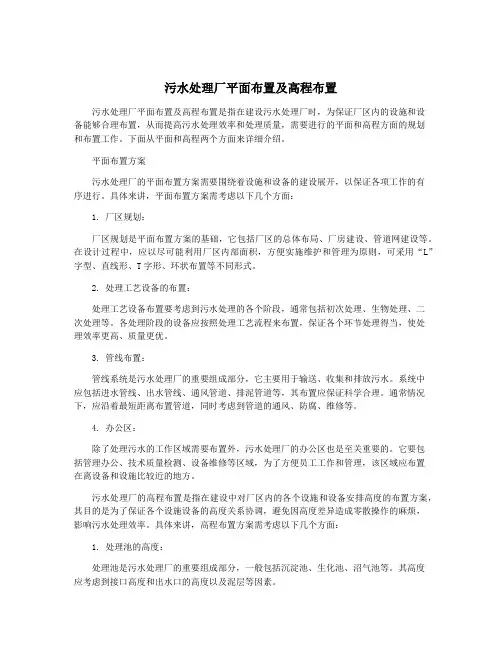

污水处理厂平面布置及高程布置污水处理厂平面布置及高程布置是指在建设污水处理厂时，为保证厂区内的设施和设备能够合理布置，从而提高污水处理效率和处理质量，需要进行的平面和高程方面的规划和布置工作。
下面从平面和高程两个方面来详细介绍。
平面布置方案污水处理厂的平面布置方案需要围绕着设施和设备的建设展开，以保证各项工作的有序进行。
具体来讲，平面布置方案需考虑以下几个方面：1. 厂区规划：厂区规划是平面布置方案的基础，它包括厂区的总体布局、厂房建设、管道网建设等。
在设计过程中，应以尽可能利用厂区内部面积，方便实施维护和管理为原则，可采用“L”字型、直线形、T字形、环状布置等不同形式。
2. 处理工艺设备的布置：处理工艺设备布置要考虑到污水处理的各个阶段，通常包括初次处理、生物处理、二次处理等。
各处理阶段的设备应按照处理工艺流程来布置，保证各个环节处理得当，使处理效率更高、质量更优。
3. 管线布置：管线系统是污水处理厂的重要组成部分，它主要用于输送、收集和排放污水。
系统中应包括进水管线、出水管线、通风管道、排泥管道等，其布置应保证科学合理。
通常情况下，应沿着最短距离布置管道，同时考虑到管道的通风、防腐、维修等。
4. 办公区：除了处理污水的工作区域需要布置外，污水处理厂的办公区也是至关重要的。
它要包括管理办公、技术质量检测、设备维修等区域，为了方便员工工作和管理，该区域应布置在离设备和设施比较近的地方。
污水处理厂的高程布置是指在建设中对厂区内的各个设施和设备安排高度的布置方案，其目的是为了保证各个设施设备的高度关系协调，避免因高度差异造成零散操作的麻烦，影响污水处理效率。
具体来讲，高程布置方案需考虑以下几个方面：1. 处理池的高度：处理池是污水处理厂的重要组成部分，一般包括沉淀池、生化池、沼气池等。
其高度应考虑到接口高度和出水口的高度以及泥层等因素。
2. 管道高度：管道的高度安排要考虑到管道是否易于维修和清洗、与相邻设施的高度位置关系等问题，可通过包红线来确认各个管道的高度。
大型污水处理厂格栅及沉砂池集约化设计案例大型污水处理厂格栅及沉砂池集约化设计案例1. 引言随着城市化的进程不断加速，污水处理成为城市建设中重要的环节之一。
为了保护环境，减少对水源的污染，大型污水处理厂的建设和运营变得尤为关键。
在污水处理厂中，格栅和沉砂池是预处理工艺中必不可少的环节，对于除去固体悬浮物质和沉积物质具有重要作用。
本文将介绍一个大型污水处理厂格栅及沉砂池集约化设计案例，以期为实践中的污水处理厂设计提供参考。
2. 设计原则本案的设计旨在提高格栅和沉砂池的处理效率，降低运营成本，减少对环境的污染。
基于这一目标，我们制定了以下设计原则：2.1 高效清理：设计格栅和沉砂池应具有高效的自洁能力，减少人工维护的频率和工作量。
2.2 安全可靠：确保格栅和沉砂池的稳定运行，减少故障和事故的可能性。
2.3 节约空间：格栅和沉砂池的设计应尽可能占用较小的面积，为后续处理工艺腾出空间。
3. 格栅的集约化设计通过对大量实践案例的研究和经验总结，我们设计了一种集约化的格栅系统。
该系统采用机械式格栅，结合自动清洗和过滤装置，实现高效的污染物清理。
具体设计方案如下：3.1 格栅构造格栅构造采用可拆卸式设计，便于清理和维修。
栅栏采用高耐腐蚀材料制成，耐用又能有效抵御废水中的化学物质腐蚀。
每个格栅之间的间距根据污水水质和水量进行合理调整，以确保污水能够顺利通过，同时最大限度地拦截固体悬浮物。
3.2 自动清洗装置为了降低人工维护的频率和工作量，格栅系统配备了自动清洗装置。
清洗装置由喷水装置、清洗剂加入装置等组成。
定时或根据污水水质及格栅堵塞程度的感应，自动进行清洗，将固体污染物冲刷到下游处理设备中进行进一步处理。
3.3 过滤装置为了进一步提高清洁效果，在格栅系统的出口处设置过滤装置。
过滤装置采用微孔过滤网，有效地去除微小的悬浮物，确保废水的清洁度。
过滤网定期清洗或更换，以保证其正常运行。
4. 沉砂池的集约化设计为了与格栅系统实现集约化设计，我们设计了一种高效的沉砂池系统。
课程设计题目某城市12×104m3/d污水处理厂设计——格栅设计学院资源与环境学院专业环境工程姓名学号指导教师二O一一年六月十六日课程设计任务书学院资源与环境学院专业环境工程姓名学号题目某城市12×104m3/d污水处理厂设计——格栅设计一、课程设计的内容（1）污水处理厂的工艺流程比选，并对工艺构筑物选型做说明；（2）主要处理设施格栅的工艺计算；（3）确定污水处理厂平面和高程布置；（4）绘制主要构筑物图纸。
二、课程设计应完成的工作（1）确定合理的污水处理厂的工艺流程，并对所选择工艺构筑物选型做适当说明；（2）确定主要处理构筑物格栅的尺寸，完成设计计算说明书；（3）绘制主要处理构筑物格栅的设计图纸。
课程设计评语学院资源与环境学院专业环境工程姓名学号题目某城市12×104m3/d污水处理厂设计——格栅设计指导小组或指导教师评语：评定成绩2011年6月30日指导教师目录1总论 (2)1.2设计任务与内容 (2)1.2 基本资料 (2)1.2.1 处理污水量及水质 (2)1.2.2 处理工艺流程 (2)1.2.3 气象与水文资料................................... (2)1.2.4 厂区地形 (2)2 污水处理流程工艺确定 (3)2.1 处理工艺流程 (3)2.2 各构筑物功能和作用 (3)2.3 设计水量的计算.............................................................................. .3 3处理构筑物设计 (4)3.1 格栅间和泵房 (4)3.1.1 格栅的设计要求及参数确定 (4)3.1.2 格栅的设计计算 (4)结论 (8)参考文献 (9)1总论1.1设计任务和内容（1）确定污水处理厂的工艺流程，并对工艺构筑物选型做说明；（2）主要处理设施（格栅、沉砂池、初沉池、曝气池、二沉池等）的工艺计算；（3）确定污水处理厂平面和高程布置；（4）每组完成各处理构筑物及平面布置图、高程图一套，每人至少绘制一张。
水污染控制工程格栅设计水污染控制工程格栅设计是指用于水处理过程中的格栅结构设计，主要目的是有效地拦截和去除水中的悬浮物、固体颗粒和杂质。
格栅是水处理系统中的一个重要部分，可广泛应用于城市污水处理厂、工业废水处理厂、农村污水处理等领域。
下面将详细介绍水污染控制工程格栅设计的相关内容。
一、设计目标：1.高效拦污：格栅设计应具备较好的拦截效果，能有效去除水中的悬浮物和固体颗粒，并保证其不会穿过格栅进入后续处理流程。
2.低能耗：格栅设计过程中应考虑节能减排，尽量降低进水流速，减少水流阻力和能耗，提高设备运行效率。
3.易于维护：格栅结构应设计为易于清理、维护和维修，以确保长期稳定运行，并降低人工成本。
4.稳定性和可靠性：格栅设计应具备良好的结构稳定性和设备可靠性，经受住长期雨水冲刷和水流冲击等环境因素的考验。
二、格栅类型：1.机械格栅：采用机械方式来清除和拦截水中的杂质，常见的有直条格栅、曲条格栅、倾斜格栅等。
在实际设计中，应根据水质特点和处理要求选择合适的格栅类型。
2.静态格栅：静态格栅是指无动力设备的沉底网格栅，主要通过水流的压力和悬浮物重力沉降来实现杂质的拦截和清除。
三、格栅设计要点：1.梳齿间距：格栅梳齿的间距需要根据处理水的颗粒大小来确定，一般为20-30mm。
间距过大会导致颗粒无法被有效拦截，间距过小则会增加水流阻力。
2.梳齿长度：根据处理水的流量和格栅长度来确定梳齿长度，长度太短会减少拦截效果，长度太长则会增加杂质清理难度。
3.进水速度：格栅进水速度的大小直接影响了拦截效果和设备能耗。
一般要求进水速度小于0.6m/s，以确保悬浮物和颗粒能被有效拦截。
4.材料选择：格栅材料应具有耐腐蚀、耐磨损的特点，常用材料有不锈钢、镀锌钢和玻璃钢等。
5.清理方式：格栅的清理方式常见的有人工清理和机械清理两种。
根据实际情况选择合适的清理方式，并设计出方便的清理设施。
四、格栅设计步骤：1.确定设计流量和水质特性，包括悬浮物浓度、颗粒大小等。
格栅设计一、课程设计的容（1）污水处理厂的工艺流程比选，并对工艺构筑物选型做说明；（2）主要处理设施格栅的工艺计算；（3）确定污水处理厂平面和高程布置；（4）绘制主要构筑物图纸。
二、课程设计应完成的工作（1）确定合理的污水处理厂的工艺流程，并对所选择工艺构筑物选型做适当说明；（2）确定主要处理构筑物格栅的尺寸，完成设计计算说明书；（3）绘制主要处理构筑物格栅的设计图纸。
目录1总论 (2)1.1污水处理的必要性 (2)1.2设计任务和容 (2)1.3基本资料 (2)1.3.1格栅的作用 (2)1.3.2格栅的种类 (2)1.3.3格栅的工艺参数 (2)1.3.4待处理污水的各项指标及出水指标要求 (3)2污水处理工艺流程 (4)2.1污水处理方法 (4)2.1.1基本原理及优点 (4)2.1.2存在问题 (4)2.2处理工艺流程 (4)3 处理构筑物设计——格栅设计 (5)3.1格栅种类选择 (5)3.2格栅设计计算 (5)结论 (8)参考文献 (9)1总论1.1污水处理的必要性随着工农业生产的迅速发展和人民生活水平的不断提高,用水紧和污水排放的问题已越来越突出。
污水未经处理直接排放,加重了对环境的污染。
在国家可持续发展的新政策下,环境保护已受到各级政府和全国人民的重视,对污水进行彻底的治理以保护人类赖以生存的环境的重要性越来越大,高效节能的城市污水处理技术与工艺已能为国民经济的发展起到较大的推动作用。
1.2设计任务和容（1）确定污水处理厂的工艺流程，并对工艺构筑物选型做说明；（2）主要处理设施格栅的工艺计算；（3）完成格栅三视图1.3基本资料1.3.1 格栅的作用格栅是由一组平行的金属栅条或筛网、格栅柜和清渣耙三部分组成，安装在污水处理厂的端部。
格栅主要作用是将污水中的大块污染物拦截出来，否则这些大块污染物将堵塞后续单元的机泵或工艺管线。
格栅上的拦截物成为栅渣，其中包括十种杂物，大至腐尸，小至树杈、木料、塑料袋、破布条、碎砖石块、瓶盖、尼龙绳等均能在栅渣中发现。
中北大学课程设计说明书学生姓名：敖晶晶学号：********** 学院：化工与环境学院专业：环境工程题目：工业污水处理厂平面性格栅设计指导教师：晋日亚职称: 教授2013年5月26 日中北大学课程设计任务书2012/2013 学年第二学期学院：化工与环境学院专业：环境工程学生姓名：敖晶晶学号：1004014212 课程设计题目：工业污水处理厂平面性格栅设计起迄日期： 5 月20 日～ 6 月17 日课程设计地点：中北大学指导教师：晋日亚系主任：王海芳下达任务书日期: 2013 年 5 月 26课程设计任务书课程设计任务书工业污水处理厂平面型格栅设计摘要：工业污水未经处理直接排放,其中可能含有一些大粒度的悬浮物。
为了清除污水和雨水泵站以及污水处理厂进水中含有的较大悬浮物，保护后续处理设施的正常运行，以及降低其他处理设施的负荷，需要在污水处理厂的一级处理中设定一个筛滤设备—格栅。
格栅是由一组平行的金属栅条或筛网、格栅柜和清渣耙三部分组成，安装在污水处理厂的端部。
格栅主要作用是将污水中的大块污染物拦截出来，否则这些大块污染物将堵塞后续单元的机泵或工艺管线。
关键字：平面格栅；机械除渣；工业污水目录1 前言 (1)2 污水处理构筑物设计—格栅设计 (3)2.1 待处理污水的各项指标及出水指标要求 (3)2.2 处理工艺流程 (3)2.3格栅的基本资料 (3)2.3.1 格栅的分类 (3)2.3.2 格栅的工艺参数 (4)2.4格栅设计要点 (5)2.5 格栅设备的选用 (5)2.5.1回转式格栅清污机的结构特点 (6)2.5.2 XHG-I型回转式格栅清污机参数 (6)2.6 格栅设计计算 (6)2.6.1 已知条件 (6)2.6.2 设计计算 (7)3 结论 (10)参考文献.........................................................................................错误!未定义书签。
1 前言从一级处理构筑物池型选择上,国内外几乎采用相同池型，其差距突出表现在与之配套的机械设备上。
尽管国产一级处理机械设备从无到有引进、消化吸收国外先进技术，有少数产品已接近国际先进水平，但是国产设备普遍地存在材质差，加工精度低，能耗高，产品品种少，设备不配套，可靠性差，以及自动化水平低的问题。
在制造工艺水平和规模化生产等方面与国外相比，其差距更大。
因此，加速发展污水处理厂一级处理机械设备制造工业，赶超世界先进水平，这对我国控制水体污染，减少投资，降低能耗,提高污水处理厂自动化水平[1]。
在污水处理工艺中，要使排放的污水达到国家规定的排放标准，除了二级处理之外，以及处理的作用也是必不可少的。
一级处理的主要方法是物理法，一级处理的常用方法有：筛滤法，沉淀法，上浮法，预曝气法。
筛滤法是用来分离污水中呈悬浮状态污染物。
常用设备是格栅和筛网。
格栅主要用于截留污水中大于栅条间隙的漂浮物，一般布置在污水处理厂或泵站的进水口，以防止管道、机械设备及其他装置的堵塞。
格栅的清渣，可采用人工或机械方法。
有的是用磨碎机将栅渣磨碎后，再投入格栅下游，以解决栅渣的处置问题。
城市污水处理就是利用各种设施设备和工艺技术，将污水中所含的污染物质从水中分离去除,使有害的物质转化为无害的物质,有用的物质,水得到净化，资源得到充分利用。
城市污水处理厂工艺目前仍在广泛应用的有一级处理、二级处理和深度处理,但无论哪种处理工艺,都是必须经过污水预处理。
预处理过程就去除污染物而言,可能不起关键作用，但预处理对于保证整个污水处理厂的正常运转则是至关重要的。
曾有数据统计，60％以上的污水处理厂由于预处理过程存在问题而严重影响了后续处理过程的运转，在这些污水处理厂中，30％以上的运转问题又直接与预处理过程有关。
因此，预处理过程的设备选型和维修应该引起足够的重视。
预处理过程由格栅、沉砂池和沉淀池等组成。
其中格栅的处理是一个非常重要的步骤。
格栅是安装在泵站集水井进口处或污水处理厂前端的一组平行栅条或网，主要去除污水中较大的悬浮物，漂浮物，纤维物质和固体颗粒物质，减轻后续处理设施的负荷，防止阻塞排泥管道，以保证水泵及后续污水处理设施的正常运行。
该设施在污水处理工艺中起做预处理或前处理的重要作用，其建设的完善程度将直接影响污水处理运行效率。
因此，格栅及配套设施的设计，安装应引起足够重视。
格栅除污机是通过格栅将固体与液体分离的一种除污机械。
按中华人民建设部标准的解释是：用机械的方法，将格栅截留的栅渣清捞出水面的设备。
格栅除污机的目的在于提供一种运行平稳，动力消耗低，清除效果好的格栅除污机。
在城市给排水泵站或污水处理系统中，为了清除进水中的漂浮物，确保处理系统中其它机械设备的正常运行和水处理后续工序的正常进行，往往需要在进水口处设置用于拦截，清渣的机械格栅。
目前的污水处理厂在对污水进行处理时，一般首先需要对污水中的悬浮杂质及水体中的固体进行清除，才好做进一步的处理。
目前市场上清除固体杂质最常用的是格栅设备，但是现有的格栅设备结构比较复杂，杂质清除时带水较多，导致杂质常常会随水流下，从格栅中流出，影响格栅设备的清除效果。
格栅除污机是一种可以边连续自动拦截并清除流体中各种杂物的水处理专用设备，广泛的应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是目前我国最先进的固液分离设备我国污水处理厂一般设置两道格栅。
一道设在提升泵房前面,另一道设在沉砂池前面。
小型污水处理厂一般采用人工捞渣的人工格栅。
大中型污水处理厂常采用机械格栅,栅距为16~25mm,最大不超过40mm。
格栅分垂直安装和倾斜安装两种。
我国常用的机械格栅有:链条式格栅；移动式伸缩臂格栅；钢丝绳牵引式格栅；旋转式固液分离机；弧形格栅。
在城市污水处理厂里，污水提升泵房前应设置中格栅，在沉砂池前设置栅条间距细格栅。
大型污水处理厂格栅间一般为单独设置，以便于运行管理；中小型污水处理厂一般采取与泵房、沉砂池合建，以节省工程造价。
大型污水处理厂通常设置人工除渣的辅助性旁通格栅槽。
机械格栅一旦出现故障，旁通格栅能自动分流全部污水。
目前，我国大型污水处理厂，常采取与格栅同步运行的皮带运输机输送栅渣，栅渣送至城市垃圾场填埋[1]。
国外格栅的形式与我国大致相同，但有其特性。
其特性主要体现在下列方面:(1)格栅的材质。
格栅多为不锈钢和工程塑料制造，防腐性能好，加工精度高，经久耐用。
(2)栅渣处理:进行少量填埋。
大多采取压榨、打包、焚烧方式,或栅渣先经粉碎、研磨，然后返回至污水处理厂进行处理，或者与污泥一起处置。
(3)自动控制方式:①格栅按工作时间自控运行;②栅渣输送、处理与格栅联动,延时停机;③格栅能在一定范围内反向运行;④具有高水位报警及格栅前后水位差控制运行装置;⑤各设备均有工况指示及事故报警,重要参数远传至中央控制室。
(4)臭气防治。
格栅间常采取密封式室内安装,防止臭气外逸,减少空气污染,改善污水处理厂操作环境。
为了提高一级处理的效果，在筛滤设备上我国应做好格栅设备的标准化系列化工作。
改变材质使用上的传统作法,通过使用不锈钢等优良材料，改善防腐性能。
提高设备制造精度，增加设备运行的可靠程度。
针对我国城市排水系统多为合流制，污水中含渣量大且成分复杂的特点，在引进消化国外先进技术的同时，开发适合我国水质特点的格栅。
重点放在与格栅配套的栅渣处理设备(栅渣输送机、压榨机、打包机、研磨机等)上[2]。
2 污水处理构筑物设计——格栅设计2.1 待处理污水的各项指标及出水指标要求待处理污水：处理水量9.5×104m3/d；COD Cr450 mg/LBOD5 200 mg/LSS 250 mg/L处理后污水：污水经二级处理后应符合以下具体要求：CODcr≦70mg/LBOD5≦20 mg/LSS≦30 mg/L2.2 处理工艺流程污水→格栅→污水泵房→沉砂池→初沉池→曝气池→二沉池→消毒池→出水本次课程设计中将设计平面型的中格栅。
2.3格栅的基本资料2.3.1 格栅的分类（1）按格栅条间距的大小分类：细格栅、中格栅和粗格栅3类，其栅条间距分别为4～10mm，15～25mm和大于40mm。
（2）按清渣方式不同分类：人工除渣格栅和机械除渣格栅两种。
人工清渣主要是粗格栅。
（3）按栅耙的位置不同分类：前清渣式格栅和后清渣式格栅。
前清渣式格栅要顺水流清渣，后清渣式格栅要逆水流清渣。
（4）按形状不同分类：平面格栅和曲面格栅。
平面格栅在实际工程中使用较多。
（5）按构造特点不同分类：抓扒格栅、循环式格栅、弧形格栅、回转式格栅、转鼓式格栅和阶梯式格栅目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。
上述3种粗格栅在国内污水处理厂中都有使用，以回转式粗格栅居多。
阶梯式细格栅是近年来从国外引进的格栅类型，国内已有生产。
在国内污水处理厂中，上述3种细格栅中回转式和阶梯式使用较多，尤其是阶梯式细格栅以栅条间距小，使用效果。
类型优点缺点适用范围链条式构造简 单，制造方便，容易操作 占地面积小套筒滚子价格高， 耐腐蚀性差杂物在链条与链轮之间时容易卡住适宜清楚长纤维，带状的污染物 适宜较浅的大、中、小型格栅移动伸缩臂式钢丝绳在水上，运行寿命长 不清渣时设备在水面上，维护检修方便移动时耙齿与栅条间隙的对位比较困难 需三套电动机及减速器。
构造复杂适用于中等深度的宽大格栅钢丝绳牵引式无水下固定部件，维护检修方便钢丝绳干、湿交替工作易腐蚀，应采用不锈钢丝绳固定式适用中、小型格栅，移动式适用于宽大型格栅影响格栅作用有栅距、过栅流速和水头损失三个工艺参数。
(1)栅距栅距即在相邻两根栅条间的距离。
栅距大于40mm 的为粗格栅，栅距在20～40mm 之间的为中格栅，栅距小于20mm 的为细格栅。
一般情况下，粗格栅拦截的栅渣并不太多，只有一些非常大的污染物，但它能有效地保护中格栅的正常运行。
中格栅对栅渣的拦截发挥主要作用，绝大部分栅渣将在中格栅被拦截下来，细格栅将进一步拦截剩余的栅渣。
(2)过栅流速污水在栅前渠道内的流速一般控制在0.4—0.8m/s ，经过格栅的流速一般控制在0.6—1.0m/s 。
过栅流速不能太大，否则将把本该拦截下来的软性栅渣冲走。
同时，过栅流速也不能太小。
如果过栅流速低于0.6m/s ，栅前渠道内的流速将有可能低于0.4m/s ，污水中粒径较大的砂粒将有可能在栅前渠道内沉积。
(3)水头损失污水过栅水头损失与过栅流速有关，一般在0.2—0.5m 之间。
如果过栅水头损失即格栅前后水位差增大。
此时，有可能是过栅水量增加，更有可能是格栅局部被堵死。
