多效蒸发工作原理简述

多效蒸发器的工作原理
多效蒸发器是一种常用的蒸发设备，其工作原理是利用热能将液体溶液中的溶质蒸发出来，以实现溶液的浓缩。

多效蒸发器通常由多个蒸发器效构成，这些蒸发器按照一定的顺序连接在一起。

其工作流程如下：
1. 供应蒸汽：多效蒸发器需要外部供应蒸汽作为热源。

这些蒸汽通过热交换器或者蒸汽调节阀进入到多效蒸发器。

2. 蒸发器效：蒸汽进入第一个蒸发器效，与待浓缩的液体溶液进行热交换，使溶液中的溶质蒸发出来。

这个效产生的蒸汽和液体溶液的混合物进入下一个蒸发器效。

3. 蒸汽分离：在每个蒸发器效中，蒸汽和液体溶液发生反应后，需要进行蒸汽分离，将蒸汽和液体分离开来。

一般通过蒸汽分离器或者冷凝器来实现。

4. 回流：液体溶液中未蒸发的部分，也就是浓缩的溶液，被回流回前一个蒸发器效。

这样，前一个蒸发器效就不仅可以利用供应的蒸汽进行蒸发，还可以利用后一个蒸发器效产生的蒸汽进行蒸发，提高能量利用效率。

5. 浓缩效应：随着液体从一个蒸发器效到另一个蒸发器效的转移，溶液中的溶质含量逐渐增加，溶液浓缩效果也随之增强。

多效蒸发器的工作原理即通过多个蒸发器效的联动工作，将蒸
汽的热能传递给液体溶液，使得溶液中的溶质蒸发出来，从而实现液体的浓缩。

这种连续的浓缩过程能够提高能量利用效率，并且适用于对能源和环境要求较高的行业。

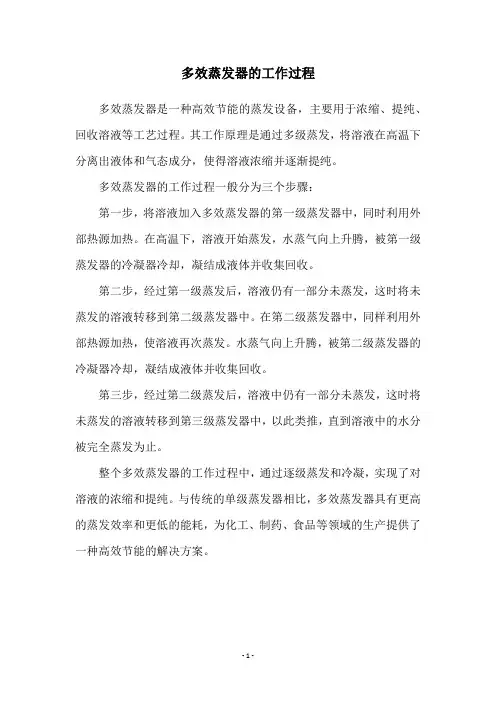

多效蒸发器的工作过程
多效蒸发器是一种高效节能的蒸发设备，主要用于浓缩、提纯、回收溶液等工艺过程。

其工作原理是通过多级蒸发，将溶液在高温下分离出液体和气态成分，使得溶液浓缩并逐渐提纯。

多效蒸发器的工作过程一般分为三个步骤：
第一步，将溶液加入多效蒸发器的第一级蒸发器中，同时利用外部热源加热。

在高温下，溶液开始蒸发，水蒸气向上升腾，被第一级蒸发器的冷凝器冷却，凝结成液体并收集回收。

第二步，经过第一级蒸发后，溶液仍有一部分未蒸发，这时将未蒸发的溶液转移到第二级蒸发器中。

在第二级蒸发器中，同样利用外部热源加热，使溶液再次蒸发。

水蒸气向上升腾，被第二级蒸发器的冷凝器冷却，凝结成液体并收集回收。

第三步，经过第二级蒸发后，溶液中仍有一部分未蒸发，这时将未蒸发的溶液转移到第三级蒸发器中，以此类推，直到溶液中的水分被完全蒸发为止。

整个多效蒸发器的工作过程中，通过逐级蒸发和冷凝，实现了对溶液的浓缩和提纯。

与传统的单级蒸发器相比，多效蒸发器具有更高的蒸发效率和更低的能耗，为化工、制药、食品等领域的生产提供了一种高效节能的解决方案。

- 1 -。

多效蒸发器工作原理多效蒸发器是一种利用多级蒸发原理进行物质分离的设备。

它可以用于处理各种液体混合物，特别适用于低温浓缩和热敏性物质的分离。

本文将详细介绍多效蒸发器的工作原理。

多效蒸发器是通过多级蒸发来实现液体的分离。

其基本原理是利用多级蒸发器中的每个级次循环使用蒸汽能量，将液体中的溶质蒸发出来，从而实现液体的浓缩。

多效蒸发器可以分为单效、双效、三效等多种级次，不同级次的蒸发器具有不同的蒸发效果。

多效蒸发器的工作过程可以简单分为以下几个步骤：1. 进料加热：液体混合物首先通过加热器进行加热，使其达到蒸发的温度要求。

加热器可以使用蒸汽或其他热源进行加热。

2. 蒸发器蒸发：加热后的液体混合物进入蒸发器，在蒸发器内部形成薄膜，通过与加热器中的蒸汽进行热交换，使溶质蒸发出来。

3. 分离：蒸发器中的蒸汽和蒸发出的溶质进入分离器，通过分离器将蒸汽和液体分离开来。

分离器可以使用重力分离、离心分离或其他分离方式。

4. 冷凝：分离出的蒸汽经过冷凝器冷凝成液体，并收集起来。

冷凝器可以使用冷水或其他冷却介质进行冷凝。

5. 蒸汽回收：冷凝后的液体再次进入蒸发器，与新鲜的液体混合物进行热交换，从而使液体进一步浓缩。

同时，冷凝后的液体也可以作为加热器的冷却介质，实现能量的回收。

多效蒸发器的工作原理可以总结为以下几点：1. 循环利用能量：多效蒸发器中的每个级次都能够循环利用蒸汽能量，使蒸发的效果更加高效。

通过将冷凝后的液体再次进入蒸发器，可以使液体进一步浓缩，提高蒸发效果。

2. 逐级浓缩：多效蒸发器中的每个级次都是在前一级次的基础上进行的，可以逐级浓缩液体混合物。

通过多级蒸发，可以将液体中的溶质逐渐蒸发出来，从而实现液体的浓缩。

3. 能量回收：多效蒸发器可以通过冷凝后的液体回收能量，减少能源的消耗。

冷凝后的液体可以作为加热器的冷却介质，从而实现能量的回收利用。

多效蒸发器在实际应用中具有广泛的用途。

它可以用于化工、制药、食品等领域，用于处理各种液体混合物，如有机物、无机盐溶液、悬浮液等。

文档编号:多效蒸发器操作手册.DOC多效蒸发仿真培训系统操作说明书北京东方仿真软件技术有限公司二零零七年八月一.工艺流程说明1、多效蒸发工作原理简述通常，无论在常压、加压或真空下进行蒸发，在单效蒸发器中每蒸发1kg的水要消耗比1kg多一些的加热蒸汽。

因此在大规模工业生产过程中，蒸发大量的水分必需消耗大量的加热蒸汽。

为了减少加热蒸汽消耗量，可采用多效蒸发操作。

将加热蒸汽通入一蒸发器，则液体受热而沸腾，所产生的二次蒸汽，其压力和温度必较原加热蒸汽（为了易于区别，在多效蒸发中常将第一效的加热蒸汽称为生蒸气）的为低。

因此可引入前效的二次蒸汽作为后效的加热介质，即后效的加热室成为前效二次蒸汽的冷凝器，仅第一效需要消耗生蒸汽，这就是多效蒸发的操作原理，一般多效蒸发装置的末效或后几效总是在真空下操作。

将多个蒸发器这样连接起来一同操作，即组成一个多效蒸发器。

每一蒸发器称为一效，通入生蒸汽的蒸发器称为第一效，利用第一效的二次蒸汽以加热的，称为第二效，以此类推。

由于各效(末效除外)的二次蒸汽都作为下一效蒸发器的加热蒸汽，故提高了生蒸汽的利用率（又称为经济程度），即单效蒸发或多效蒸发装置中所蒸发的水量相等．则前者需要的生蒸汽量远大于后者。

例如，若第一效为沸点进料，并忽略热损失、各种温度差损失以及不同压力下蒸发潜热的差别，则理论上在双效蒸发中，1kg的加热蒸汽在第一效中可以产生1kg的二次蒸汽，后者在第二效中又可蒸发1kg的水，因此，1kg的加热蒸汽在双效中可以蒸发2kg的水，则D/W=0.5。

同理，在三效蒸发器中，1kg的加热蒸汽可蒸发3kg的水，则D/W=0.333。

但实际上由于热损失，温度差损失等原因，单位蒸汽消耗量并不能达到如此经济的数值。

多效蒸发操作的加料，可有四种不同的方法：并流法、逆流法、错流法和平流法。

工业中最常用的为并流加料法，溶液流向与蒸汽相同，既由第一效顺序流至末效。

因为后一效蒸发室的压力较前一效为低，故各效之间可毋需用泵输送溶液，此为并流法的优点之一。

多效蒸发器的工作原理
将加热蒸汽通入一效蒸发器，则溶液受热而沸腾，而产生的二次蒸汽其压力与温度较原加热蒸汽（即生蒸汽）为低，但此二次蒸汽仍可设法加以利用。

在多效蒸发器中，可将二次蒸器当作加热蒸汽，引入另一个蒸发器，只要后者蒸发室压力和溶液沸点均较原来蒸发器中的为低，则引入的二次蒸汽即能起加热热源的作用。

多效蒸发器工艺特点
一效蒸发器主要由一个换热器和一个分离器组成，二效或二效以上蒸发器共同组成多效蒸发系统。

据工艺情况，多效系统配备有真空泵、输料泵、检测仪表、管道及阀门。

多效蒸发系统可采用顺流连续加料工艺，也可采用逆流或并流加料工艺。

根据物料性质及处理要求，设备系统可以设计为双效、三效及四效结构，特殊情况下也可设计为五效或五效以上结构。

面向用户的工艺设计，保证设备系统可应用于热敏性、高浓度、大粘度、易挥发、易结垢、易结晶等复杂组分物料的蒸发。

基于先进的工业制造技术，多效系统蒸汽耗量更低、蒸发温度和出料浓缩可控、设备结构与过程控制更合理高效。

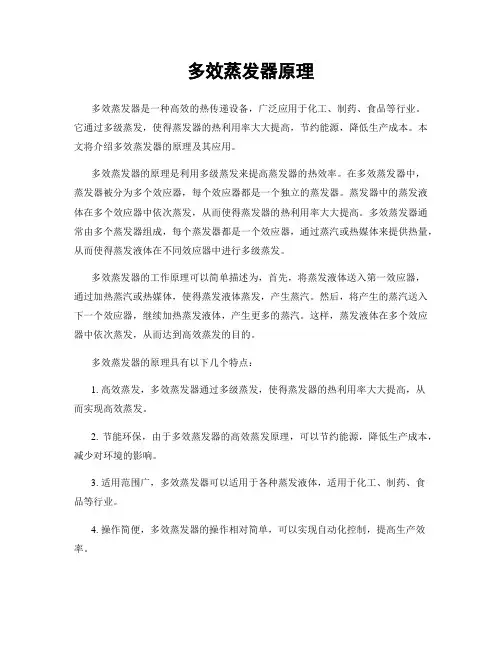

多效蒸发器原理多效蒸发器是一种高效的热传递设备，广泛应用于化工、制药、食品等行业。

它通过多级蒸发，使得蒸发器的热利用率大大提高，节约能源，降低生产成本。

本文将介绍多效蒸发器的原理及其应用。

多效蒸发器的原理是利用多级蒸发来提高蒸发器的热效率。

在多效蒸发器中，蒸发器被分为多个效应器，每个效应器都是一个独立的蒸发器。

蒸发器中的蒸发液体在多个效应器中依次蒸发，从而使得蒸发器的热利用率大大提高。

多效蒸发器通常由多个蒸发器组成，每个蒸发器都是一个效应器，通过蒸汽或热媒体来提供热量，从而使得蒸发液体在不同效应器中进行多级蒸发。

多效蒸发器的工作原理可以简单描述为，首先，将蒸发液体送入第一效应器，通过加热蒸汽或热媒体，使得蒸发液体蒸发，产生蒸汽。

然后，将产生的蒸汽送入下一个效应器，继续加热蒸发液体，产生更多的蒸汽。

这样，蒸发液体在多个效应器中依次蒸发，从而达到高效蒸发的目的。

多效蒸发器的原理具有以下几个特点：1. 高效蒸发，多效蒸发器通过多级蒸发，使得蒸发器的热利用率大大提高，从而实现高效蒸发。

2. 节能环保，由于多效蒸发器的高效蒸发原理，可以节约能源，降低生产成本，减少对环境的影响。

3. 适用范围广，多效蒸发器可以适用于各种蒸发液体，适用于化工、制药、食品等行业。

4. 操作简便，多效蒸发器的操作相对简单，可以实现自动化控制，提高生产效率。

多效蒸发器在化工、制药、食品等行业有着广泛的应用。

在化工行业，多效蒸发器可以用于浓缩各种化工液体，提高产品的纯度和质量；在制药行业，多效蒸发器可以用于浓缩药物溶液，提高药物的浓度和纯度；在食品行业，多效蒸发器可以用于浓缩果汁、奶制品等，提高产品的口感和品质。

总之，多效蒸发器是一种高效的热传递设备，其原理是利用多级蒸发来提高蒸发器的热效率。

多效蒸发器具有高效蒸发、节能环保、适用范围广、操作简便等特点，广泛应用于化工、制药、食品等行业。

希望本文对多效蒸发器的原理及其应用有所帮助。

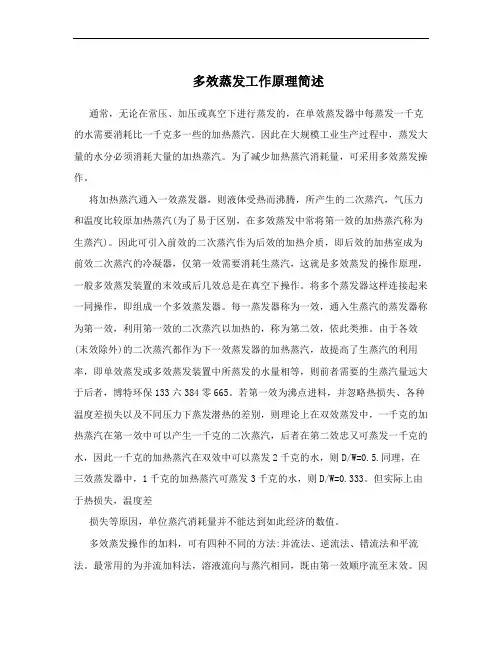

多效蒸发工作原理简述通常，无论在常压、加压或真空下进行蒸发的，在单效蒸发器中每蒸发一千克的水需要消耗比一千克多一些的加热蒸汽。

因此在大规模工业生产过程中，蒸发大量的水分必须消耗大量的加热蒸汽。

为了减少加热蒸汽消耗量，可采用多效蒸发操作。

将加热蒸汽通入一效蒸发器，则液体受热而沸腾，所产生的二次蒸汽，气压力和温度比较原加热蒸汽(为了易于区别，在多效蒸发中常将第一效的加热蒸汽称为生蒸汽)。

因此可引入前效的二次蒸汽作为后效的加热介质，即后效的加热室成为前效二次蒸汽的冷凝器，仅第一效需要消耗生蒸汽，这就是多效蒸发的操作原理，一般多效蒸发装置的末效或后几效总是在真空下操作。

将多个蒸发器这样连接起来一同操作，即组成一个多效蒸发器。

每一蒸发器称为一效，通入生蒸汽的蒸发器称为第一效，利用第一效的二次蒸汽以加热的，称为第二效，依此类推。

由于各效(末效除外)的二次蒸汽都作为下一效蒸发器的加热蒸汽，故提高了生蒸汽的利用率，即单效蒸发或多效蒸发装置中所蒸发的水量相等，则前者需要的生蒸汽量远大于后者，博特环保133六384零665。

若第一效为沸点进料，并忽略热损失、各种温度差损失以及不同压力下蒸发潜热的差别，则理论上在双效蒸发中，一千克的加热蒸汽在第一效中可以产生一千克的二次蒸汽，后者在第二效忠又可蒸发一千克的水，因此一千克的加热蒸汽在双效中可以蒸发2千克的水，则D/W=0.5.同理，在三效蒸发器中，1千克的加热蒸汽可蒸发3千克的水，则D/W=0.333。

但实际上由于热损失，温度差损失等原因，单位蒸汽消耗量并不能达到如此经济的数值。

多效蒸发操作的加料，可有四种不同的方法:并流法、逆流法、错流法和平流法。

最常用的为并流加料法，溶液流向与蒸汽相同，既由第一效顺序流至末效。

因为后一效蒸发室的压力较前一效的低，故各效之间可毋须用泵输送溶液，此为并流法的优点之一。

其另一优点为前一效的溶液费电较后一效的为高，因此当溶液自前一效进入后一效内，即成过热状态而自行蒸发，可以发生更多的二次蒸汽，使能在次一效蒸发更多的溶液。

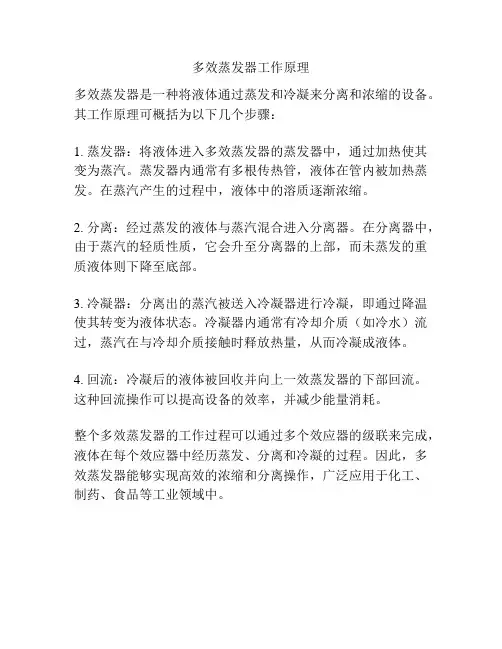

多效蒸发器工作原理
多效蒸发器是一种将液体通过蒸发和冷凝来分离和浓缩的设备。

其工作原理可概括为以下几个步骤：
1. 蒸发器：将液体进入多效蒸发器的蒸发器中，通过加热使其变为蒸汽。

蒸发器内通常有多根传热管，液体在管内被加热蒸发。

在蒸汽产生的过程中，液体中的溶质逐渐浓缩。

2. 分离：经过蒸发的液体与蒸汽混合进入分离器。

在分离器中，由于蒸汽的轻质性质，它会升至分离器的上部，而未蒸发的重质液体则下降至底部。

3. 冷凝器：分离出的蒸汽被送入冷凝器进行冷凝，即通过降温使其转变为液体状态。

冷凝器内通常有冷却介质（如冷水）流过，蒸汽在与冷却介质接触时释放热量，从而冷凝成液体。

4. 回流：冷凝后的液体被回收并向上一效蒸发器的下部回流。

这种回流操作可以提高设备的效率，并减少能量消耗。

整个多效蒸发器的工作过程可以通过多个效应器的级联来完成，液体在每个效应器中经历蒸发、分离和冷凝的过程。

因此，多效蒸发器能够实现高效的浓缩和分离操作，广泛应用于化工、制药、食品等工业领域中。
