《液压与气压传动复习题及部分答案》

液压与气压传动课后答案一、选择题1.液压传动的优点有哪些？（单选题）A. 功率密度高B. 体积小C. 可靠性高D. 轻便灵活正确答案：A、C、D解析：液压传动具有功率密度高、可靠性高、轻便灵活等优点。

2.气压传动的优点有哪些？（多选题）A. 维护简单B. 噪音小C. 温升小D. 环境污染小正确答案：A、B、C、D解析：气压传动具有维护简单、噪音小、温升小、环境污染小等优点。

二、填空题1.液压传动的工作介质是________。

答案：液体解析：液压传动是利用液体传递能量的传动方式。

2.液压传动中，液体通过_______来传递压力和动力。

答案：油管、油管路解析：液压传动中，液体通过油管或油管路来传递压力和动力。

3.气压传动的工作介质是_______。

答案：气体解析：气压传动是利用气体传递动力和能量的传动方式。

4.气压传动中，气体通过_______来传递压力和动力。

答案：气管、气管路解析：气压传动中，气体通过气管或气管路来传递压力和动力。

三、简答题1.请简述液压传动的工作原理。

答案：液压传动是利用液体传递压力和动力的传动方式。

液压传动系统由液压源、执行元件、油管路、控制元件等组成。

液压源通过驱动液体产生压力，将液压能量转化为机械能，通过油管路传递至执行元件上。

执行元件接收液压能量，将其转化为机械能，完成各种工作过程。

控制元件通过控制液体的流量、压力和方向，实现对液压传动系统的控制。

液压传动具有功率密度高、可靠性高、轻便灵活等优点，被广泛应用于机械、冶金、航空、航天等领域。

2.请简述气压传动的工作原理。

答案：气压传动是利用气体传递动力和能量的传动方式。

气压传动系统由气源、执行元件、气管路、控制元件等组成。

气源通过驱动气体产生压力，将气压能量转化为机械能，通过气管路传递至执行元件上。

执行元件接收气压能量，将其转化为机械能，完成各种工作过程。

控制元件通过控制气体的流量、压力和方向，实现对气压传动系统的控制。

气压传动具有维护简单、噪音小、温升小、环境污染小等优点，广泛应用于化工、纺织、食品、医药等领域。

综合练习一、填空1.蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；吸收液压冲击和压力脉冲；维持系统压力。

2.齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。

3.单作用叶片泵转子每转一周，完成吸、排油各 1 次，同一转速的情况下，改变它的偏心距可以改变其排量。

4.压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。

5.顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。

6.理想流体是指假想的无粘性、不可压缩的液体。

7.调速阀由定差减压阀和节流阀串联而成。

8.当温度升高时，液压油的粘度降低，当压力升高时，液压油的粘度增大。

9.背压阀的作用是使液压缸回路中具有一定压力，保证运动部件工作平衡；说出至少能作为背压阀使用的三种阀节流阀、溢流阀、顺序阀。

(回答出三种即可)10.泵控马达容积调速的方式通常有定量泵和变量马达、变量泵和定量马达、变量泵和变量马达三种形式，其中变量泵和定量马达为恒扭矩调速。

11.液压缸中存在空气时，会使液压缸产生爬行或振动。

为此，液压缸上要设置排气装置。

12.压力控制阀按其用途不同，可分为溢流阀、减压阀、顺序阀和压力继电器四种基本形式，其符号各是。

13.液压系统利用液体的_ 压力能来传递动力。

14.调速回路主要有节流调速回路、容积调速回路、容积节流调速回路三种。

15.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击。

16.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

17.液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）18.由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

液压与气压传动试题及答案题一：液压传动的基本原理是什么？请简要阐述。

液压传动基于 Pascal 定律，即在一个封闭的液体系统中，施加在液体上的外力将会均匀地传递到系统的各个部分。

其基本原理是通过液体的压力传递力和能量，实现各种机械装置的运动控制。

题二：列举并简要描述液压传动系统的主要组成部分。

液压传动系统主要由以下组成部分组成：1. 液压能源装置（液压泵）：将机械能转化为液压能，并提供压力和流量。

2. 执行元件（液压缸和液压马达）：将液压能转化为机械能，实现工作装置或机械部件的运动。

3. 控制元件（液压阀）：控制液体的压力、流量和方向，调节和控制液压系统的工作。

4. 辅助元件（储液器、滤清器等）：起到储存液体、过滤杂质等辅助功能的元件。

5. 连接管路：将各个元件连接在一起，实现液体流动和能量传递。

题三：请简要列举气压传动系统的应用领域，并描述其优点。

气压传动系统广泛应用于以下领域：1. 工业自动化：气压传动系统在各种生产自动化设备中被广泛使用，如流水线传送系统、装配设备等。

2. 汽车制造：气压传动用于汽车制造生产线上的移动、夹持、压紧等工序。

3. 机械加工：气压传动系统在机械行业中用于冲压、钻孔、砂轮磨削等工艺。

4. 矿山和冶金行业：气压传动系统在矿山和冶金行业中被用于输送、挖掘、冲孔等工作。

5. 建筑工地：气压传动用于建筑工地上的混凝土喷涂、钻孔、振动等作业。

气压传动系统的优点包括：1. 操作简单：气压传动系统启动快速，响应时间短，只需简单的开关操作即可控制。

2. 运动平稳：气压传动系统具有均匀稳定的速度，在工作过程中不易产生冲击和振动。

3. 载荷范围广：气压传动系统能够适应不同工作环境下的需求，承受从轻载到重载的各种工作条件。

4. 安全可靠：气压传动系统在正常使用情况下不会产生热量，不存在火花和电火花的危险，具有较高的安全性。

5. 维护方便：气压传动系统没有液压系统中的液体泄漏问题，维护更加简便，且不易受到污染的影响。

可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。

2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。

区分这两种流动状态的参数是 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。

5．液压马达把 能转换成 能，输出的主要参数是 和 。

6．液压泵的容积效率是该泵 流量与 流量的比值。

7．液压缸的泄漏主要是由 和 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 。

9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。

10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。

11．常用方向阀的操作方式有 、 、 等三种。

二、选择题1．液压缸差动连接工作时，缸的（ ）。

A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。

A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。

A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。

A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。

A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。

液压与气压传动考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动中，将机械能转换为液体压力能的元件是（）。

A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A2. 气压传动系统中，气源的净化装置不包括（）。

A. 油雾器B. 过滤器C. 干燥器D. 储气罐答案：D3. 在液压系统中，节流调速回路的特点是（）。

A. 压力损失小B. 流量调节范围大C. 功率损失大D. 系统效率高答案：C4. 液压系统中，溢流阀的主要作用是（）。

A. 调速B. 减压C. 溢流D. 顺序动作答案：C5. 气压传动中，气动三联件包括（）。

A. 过滤器、减压阀、油雾器B. 过滤器、减压阀、节流阀C. 过滤器、节流阀、油雾器D. 减压阀、节流阀、油雾器答案：A6. 液压系统中，换向阀的主要作用是（）。

A. 控制流量B. 控制压力C. 控制流向D. 控制速度答案：C7. 液压缸的输出力与输入压力的关系是（）。

A. 正比B. 反比C. 无关D. 非线性关系答案：A8. 气动系统中，气缸的输出力与输入压力的关系是（）。

A. 正比B. 反比C. 无关D. 非线性关系答案：A9. 液压系统中，减压阀的主要作用是（）。

A. 调速B. 减压C. 溢流D. 顺序动作答案：B10. 气压传动中，气动元件的密封材料通常不包括（）。

A. 橡胶B. 聚四氟乙烯C. 金属D. 塑料答案：C二、多项选择题（每题3分，共15分）11. 液压系统中，以下哪些元件属于执行元件（）。

A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：B、C12. 气压传动系统中，以下哪些元件属于控制元件（）。

A. 气缸B. 气阀C. 气源处理器D. 气动马达答案：B13. 液压系统中，以下哪些元件属于辅助元件（）。

A. 油箱B. 过滤器C. 油管D. 压力表答案：A、B、C、D14. 气压传动中，以下哪些元件属于气动执行元件（）。

A. 气缸B. 气动马达C. 气动控制阀D. 气源处理器答案：A、B15. 液压系统中，以下哪些元件属于控制元件（）。

液压与气压传动试题一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。

2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。

4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。

5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。

6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。

二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。

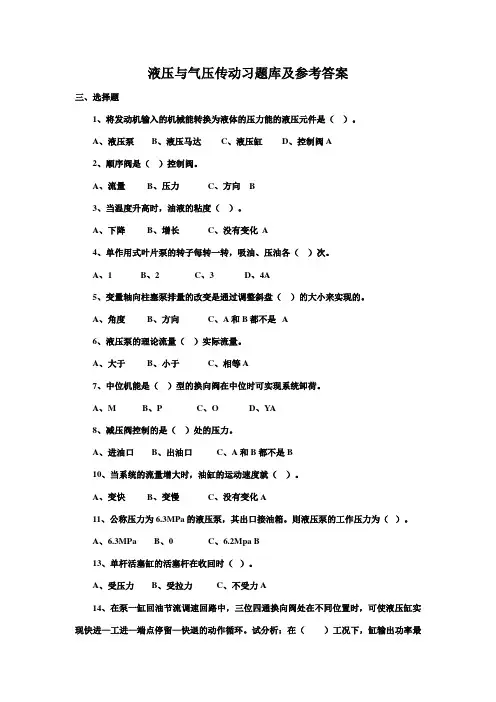

液压与气压传动习题库及参考答案三、选择题1、将发动机输入的机械能转换为液体的压力能的液压元件是（）。

A、液压泵B、液压马达C、液压缸D、控制阀A2、顺序阀是（）控制阀。

A、流量B、压力C、方向 B3、当温度升高时，油液的粘度（）。

A、下降B、增长C、没有变化 A4、单作用式叶片泵的转子每转一转，吸油、压油各（）次。

A、1B、2C、3D、4A5、变量轴向柱塞泵排量的改变是通过调整斜盘（）的大小来实现的。

A、角度B、方向C、A 和B都不是 A6、液压泵的理论流量（）实际流量。

A、大于B、小于C、相等A7、中位机能是（）型的换向阀在中位时可实现系统卸荷。

A、MB、PC、OD、YA8、减压阀控制的是（）处的压力。

A、进油口B、出油口C、A 和B都不是B10、当系统的流量增大时，油缸的运动速度就（）。

A、变快B、变慢C、没有变化A11、公称压力为6.3MPa的液压泵，其出口接油箱。

则液压泵的工作压力为（）。

A、6.3MPaB、0C、6.2Mpa B13、单杆活塞缸的活塞杆在收回时（）。

A、受压力B、受拉力C、不受力A14、在泵一缸回油节流调速回路中，三位四通换向阀处在不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。

试分析：在（）工况下，缸输出功率最小。

A、快进 B、工进 C、端点停留 D、快退C15、在液压系统中，（）可作背压阀。

A、溢流阀B、减压阀C、液控顺序阀A16、节流阀的节流口应尽量做成（）式。

A、薄壁孔B、短孔C、细长孔A17、要实现快速运动可采用（）回路。

A、差动连接B、调速阀调速C、大流量泵供油A18、在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。

A、左格B、右格C、中格C19、大流量的系统中，主换向阀应采用（）换向阀。

A、电磁B、电液C、手动B20、为使减压回路可靠地工作，其最高调整压力应（）系统压力。

A、大于B、小于C、等于B23、流经固定平行平板缝隙的流量与缝隙值的（）成正比。

模拟测试1一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。

若Py＞Pj＞PL，减压阀阀口状态为：【D】A. 阀口处于小开口的减压工作状态B. 阀口处于完全关闭状态，不允许油流通过阀口C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D. 阀口处于全开启状态，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【 D】A. 齿轮啮合线处的间隙B. 泵体内壁（孔）与齿顶圆之间的间隙C. 传动轴与轴承之间的间隙D. 齿轮两侧面与端盖之间的间隙3.影响液压泵容积效率下降的主要原因【D】A. 工作压力B. 内摩擦力C. 工作腔容积变化量D. 内泄漏4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【B】A. 1B.C.D. 25.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【C】A. 改变工作压力B. 调节流量调节螺钉C. 调节弹簧预压缩量D. 更换刚度不同的弹簧6. 流经固定平行平板缝隙的流量与缝隙值的（A）成正比。

【】A. 一次方B. 1/2次方C. 二次方D. 三次方7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【A】A. 5MPaB. 10MPaC. 15MPaD. 20MPa8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【B】A. 1MPaB. 1.5MpaC. 5MPaD. 6 Mpa9. 图示系统中的溢流阀在液压系统中的作用为：【C】A. 作背压阀B. 作溢流阀C. 作安全阀D. 作卸荷阀10. 图示二通插装阀组成的方向控制阀为：【D】A. 单向阀B. 二位二通阀C. 二位三通阀D. 二位四通阀二、问答题（本大题共5小题，每小题6分，共30分）1. 解释溢流阀的压力流量特性。

《液压与气压传动》复习资料及答案一、填空题1、液压传动系统由（）、（）、（）、（）和（）五部分组成。

（动力元件、执行元件、控制调节元件、辅助元件、传动介质（或液压油））2、节流阀通常采用小孔,m=（）3、液压马达把能转换成能，输出的主要参数是和。

4、液压泵的容积效率是该泵流量与流量的比值。

5、外啮合齿轮泵中，最为严重的泄漏途径是。

6、和齿轮泵相比，柱塞泵的容积效率较，输出功率，抗污染能力。

7、在旁油路节流调速回路中，确定溢流阀的时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于状态。

8、常用方向阀的操作方式有、、等三种。

9、液压传动的工作原理是（）定律。

即密封容积中的液体既可以传递（），又可以传递（）。

（帕斯卡、力、运动）10、我国采用的相对粘度是（），它是用（）测量的。

（恩氏粘度、恩氏粘度计）11、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）12、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。

（偏心距e、偏心方向）13、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器14、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

（机械能，液压能，压力油；液压能，机械能，转矩，转速）15、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。

（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）16、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。

（定，变）17、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）18、单杆液压缸可采用（）连接，使其活塞缸伸出速度提高。

（差动）19、在先导式溢流阀中，先导阀的作用是（），主阀的作用是（）。

（调压、溢流）20、压力控制阀是根据和原理。

21、过滤器可安装在液压系统的（）管路上、（）管路上和（）管路上等。

（吸油、压力油、回油）22、液压传动中最主要的参数和23、齿轮泵存在径向力不平衡，减小它的措施为（）。

试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；湍流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

液压与气压传动考试题及答案一、选择题1. 液压传动系统中，动力的传递是通过什么实现的？A. 机械能B. 电能C. 液压能D. 热能答案：C2. 气压传动中，气动元件的驱动力来源于什么？A. 电动机B. 内燃机C. 气压能D. 弹簧力答案：C3. 下列哪种介质不适合用于液压传动？A. 水B. 液压油C. 空气D. 矿物油答案：C4. 液压系统中，溢流阀的主要作用是什么？A. 调节压力B. 限制压力C. 传递动力D. 储存能量答案：B5. 气压传动系统中，气缸的工作原理类似于哪种简单的机械？A. 杠杆B. 滑轮C. 斜面D. 螺旋答案：A二、填空题1. 液压传动系统的基本组成包括动力元件、执行元件、控制元件和________。

答案：辅助元件2. 气压传动系统中，三联件通常包括空气过滤器、调压器和________。

答案：油雾器3. 液压油的主要作用是传递能量、润滑、冷却和________。

答案：密封4. 在液压系统中，流量控制阀的主要功能是调节________。

答案：流量大小5. 气压传动中，气动马达的特点是结构简单、________、维护方便。

答案：成本低三、简答题1. 请简述液压传动系统的优点和缺点。

答：液压传动系统的优点包括：功率密度高，可以实现大功率的传递；控制灵活，可以实现精确的速度和位置控制；操作方便，易于实现自动化。

缺点包括：泄漏问题，可能导致环境污染和系统效率降低；对油液清洁度要求高，维护成本相对较高；系统设计和制造复杂，需要专业知识。

2. 描述气压传动系统的工作原理。

答：气压传动系统利用压缩空气作为工作介质，通过各种气动元件（如气缸、气动马达、阀门等）来实现能量的传递和控制。

压缩空气首先通过空气过滤器去除杂质，然后通过调压器稳定压力，最后通过油雾器润滑气动元件。

气动元件根据控制系统的指令进行动作，从而驱动机械设备完成所需的工作。

3. 液压油的选用对液压系统有何影响？答：液压油的选用直接影响液压系统的性能和寿命。

《液压与气压传动复习题及答案》1、单项选择题1．液压传动中的工作压力取决于（ A ）A、外负载B、流量C、速度D、流量和速度2．将发动机输入的机械能转换为液体的压力能的液压元件是（ A ）A、液压泵B、液压马达C、液压缸D、控制阀3．液压泵输出油液的多少，主要取决于（ C ）A、额定压力B、负载C、密封工作腔容积大小变化D、电机功率4．中位机能型的换向阀在中位时可实现系统卸荷的是（ A ）A、MB、PC、OD、Y5．常用的电磁换向阀是控制油液的（ B ）A、流量B、方向C、流量和方向D、压力6．差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的倍数是（ A ）A、l倍B、2倍C、倍D、3倍7．大流量的系统中，主换向阀应采用的换向阀是（ B ）A、电磁B、电液C、手动D、机动8．在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的位置（ C ）A、左格B、右格C、中格D、任意格上9．提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是（ D ）A、齿轮啮合线处的间隙B、泵体内壁（孔）与齿顶圆之间的间隙C、传动轴与轴承之间的间隙D、齿轮两侧面与端盖之间的间隙10．影响液压泵容积效率下降的主要原因是（ D ）A、工作压力B、内摩擦力C、工作腔容积变化量D、内泄漏11．减压阀工作时保持（ B ）A、进口压力不变B、出口压力不变C、进出口压力都不变D、进出口压力都变12．定量泵节流调速系统中溢流阀的作用为（ A ）A、溢流稳压B、背压C、安全保护D、减压13、节流阀是控制油液的（ A ）A、流量B、方向C、压力D、压力和方向14．将液体的压力能转换为旋转运动机械能的液压执行元件是（ B ）A、液压泵B、液压马达C、液压缸D、控制阀15、有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为（ A ）A、5MPaB、10 MpaC、15 MPaD、20 MPa16．为使减压回路可靠地工作，其最高调整压力应（ B ）系统压力。

液压与气压传动考试题及答案一.单项选择题（每小题 2 分，共50 分）1.二位五通阀在任意位置时，阀芯上的油口数目为A .2 B.3 C.5 D.42.应用较广.性能较好，可以获得小流量的节流口形式为A . 针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3.调压和减压回路所采用的主要液压元件是A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4.-- 管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5.-- 是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C. 蓄能器D.压力计6.能输出恒功率的容积调速回路是--A. 变量泵--- 变量马达回路B.定量泵--- 变量马达C.变量泵--- 定量马达 D.目前还没有7.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的A.压力B.流量C.流向D.清洁度8.当环境温度较高时，宜选用粘度等级的液压油A.较低B.较高C.都行D.都不行9.能将液压能转换为机械能的液压元件是A.液压泵B.液压缸C.单向阀D.溢流阀10.下列压力控制阀中，哪一种阀的出油口直接通向油箱A.顺序阀B.减压阀C.溢流阀D.压力继电器11.液压系统的动力元件是--A.电动机B.液压泵C.液压缸D.液压阀12.活塞有效作用面积一定时,活塞的运动速度取决于A. 液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13.不能作为双向变量泵的是--A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14.在液压系统中用于调节进入执行元件液体流量的阀是A.溢流阀B.单向阀C.调速阀D.换向阀15.压力控制回路包括--A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16.液压系统中减压阀处的压力损失是属于A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17.柱塞泵是用于-- 系统中A.高压B.中压C.低压D.都不可以18.下列液压缸中可以进行差动连接的是A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19.Y 型.V 形密封圈在安装时，唇口应对应着压力的一侧A.高B.低C.都行D.无法确定20.下列换向阀的中位机能中，能对液压缸进行闭锁的是A.O 型B.H 型C.Y型D.P 型21.外啮合齿轮泵的特点有---A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力 C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22.单作用叶片泵-----A. 定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23.液压机床开动时,运动部件产生突然冲击的现象通常是A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24.缸筒较长时常采用的液压缸形式是A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是A.柱塞式液压缸B.摆动式液压缸A. 前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题 2 分，共10 分）1、液压传动系统中，常用的方向控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2 ．方向控制回路是-B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路3．液压传动系统中，常用的的压力控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4 ． - 是速度控制回路A. 换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路5. 液压系统中，常用的执行元件有A. 液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三．简答题（每小题 5 分，共10 分）1 ．容积泵基本的工作条件是？简述溢流阀在系统中的应用？四．计算题（12 分）1 ．如有图所示，一个液压泵驱动两个油缸串联工作。

液压与⽓压传动习题及参考答案《液压与⽓压传动》复习题⼀、填空题1、液压传动中，动⼒的传递是靠来实现的，速度的传递按进⾏。

2、液体在管道中存在两种流动状态，时粘性⼒起主导作⽤，时惯性⼒起主导作⽤，液体的流动状态可⽤来判断。

3、液压传动装置除⼯作液体外，由、、和辅助元件四部分组成。

4、液压泵的实际流量⽐理论流量；⽽液压马达实际流量⽐理论流量。

5、液压泵吸油⼝的真空度是由、和三部分组成。

6、已知单活塞杆液压缸两腔有效⾯积21A 2A ，液压泵供油流量为q ，如果将液压缸差动连接，活塞实现差动快进，那么进⼊⽆杆腔的流量是，如果不差动连接，则活塞杆腔的排油流量是。

7、溢流阀的进⼝压⼒随流量变化⽽波动的性能称为，性能的好坏⽤或、和评价。

8、调速阀是由和节流阀⽽成。

9、选⽤过滤器应考虑、、⼯作压⼒、油液粘度和⼯作温度等因素，它在系统中可安装在、、和系统的分⽀油路上。

10、顺序动作回路的功⽤在于使⼏个执⾏元件严格按预定顺序动作，按控制⽅式不同，分为控制和控制。

同步回路的功⽤是使相同尺⼨的执⾏元件在运动上同步，同步运动分为同步和同步两⼤类。

11、典型的液压系统主要由、、、和五部分组成。

12、常⽤的三种粘度表⽰形式为、和。

13、齿轮泵存在、和三种形式的泄漏。

14、三位四通滑阀的中位机能可实现卸载功能的有、和三种形式；可实现液压缸差动连接的形式为。

15、⽓动三⼤件指、和。

16、某泵进⼝处真空度为30kPa,出⼝处表压为0.2MPa,若当地⼤⽓压为750mmHg，则泵进⼝处绝对压⼒为 ,出⼝处绝对压⼒为。

17、在变量泵—变量马达调速回路中，为了在低速时有较⼤的输出转矩、在⾼速时能提供较⼤功率，往往在低速段，先将调⾄最⼤，⽤调速；在⾼速段，为最⼤，⽤调速。

18、旁通型调速阀是由和节流阀⽽成。

19、溢流阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油与阀的出⼝相通。

20、定值减压阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油必须单独引回油箱。

液压与气压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，动力元件指的是什么？A. 泵B. 马达C. 缸D. 控制阀答案：A2. 气压传动系统中，执行元件通常指的是什么？A. 压缩机B. 气缸C. 气动马达D. 气动控制阀答案：B3. 下列哪个不是液压系统的基本参数？A. 压力B. 流量C. 温度D. 功率答案：D4. 在液压系统中，节流调速回路的作用是什么？A. 调节流量C. 调节温度D. 调节功率答案：A5. 气压传动系统中，气源处理包括哪几个部分？A. 过滤、调压、润滑B. 过滤、调压、冷却C. 调压、润滑、冷却D. 过滤、润滑、冷却答案：D6. 液压油的粘度过高会导致什么问题？A. 系统效率提高B. 系统发热增加C. 泄漏减少D. 噪音降低答案：B7. 以下哪个元件可以将液压能转换为机械能？A. 泵B. 缸C. 控制阀D. 管路答案：B8. 气压传动系统中，气动马达的作用是什么？B. 提供流量C. 转换能量D. 控制气流答案：C9. 在液压系统中，哪些因素会影响液压油的粘度？A. 温度B. 压力C. 污染D. 所有以上因素答案：D10. 以下哪个不是气压传动的优点？A. 清洁B. 安全C. 高效率D. 低成本答案：C二、判断题（每题1分，共10分）1. 液压系统比气压系统能传递更大的力。

（对）2. 液压油可以随意替换为其他油品。

（错）3. 液压系统中的溢流阀是用来维持系统压力的。

（对）4. 气动系统比液压系统反应速度快。

（对）5. 液压缸的工作压力不能超过其设计压力。

（对）6. 气动系统中的过滤器是用来过滤气体中的水分和杂质的。

（对）7. 液压系统中的油缸可以作为执行元件也可以作为辅助元件。

（对）8. 气压传动系统的能耗比液压传动系统低。

（错）9. 液压系统中的油温过高不会影响系统的正常工作。

（错）10. 气动系统中的油雾器是用来润滑气动元件的。

（对）三、简答题（每题5分，共30分）1. 简述液压传动系统的工作原理。

液压与气压传动复习题及部分答案文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]12级机械、数控专业《液压与气压传动》复习题及部分参考答案(第2版)一、单项选择题1．在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（ C ）A、层流B、液压冲击C、空穴现象D、紊流2．液压传动中的工作压力取决于（ A ）A、外负载B、流量C、速度D、流量和速度3．将发动机输入的机械能转换为液体的压力能的液压元件是（ A ）A、液压泵B、液压马达C、液压缸D、控制阀4．液压泵输出油液的多少，主要取决于（ C ）A、额定压力B、负载C、密封工作腔容积大小变化D、电机功率5．中位机能型的换向阀在中位时可实现系统卸荷的是（ A ）A、MB、PC、OD、Y6．常用的电磁换向阀是控制油液的（ B ）A、流量B、方向C、流量和方向D、压力7．差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的倍数是（A）A、l倍B、2倍C、2倍D、3倍8 ．大流量的系统中，主换向阀应采用的换向阀是（ B ）A、电磁B、电液C、手动D、机动9．在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的位置（ C ）A、左格B、右格C、中格D、任意格上10．提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是（ D ）A、齿轮啮合线处的间隙B、泵体内壁（孔）与齿顶圆之间的间隙C、传动轴与轴承之间的间隙D、齿轮两侧面与端盖之间的间隙11．影响液压泵容积效率下降的主要原因是（ D ）A、工作压力B、内摩擦力C、工作腔容积变化量D、内泄漏12．减压阀工作时保持（ B ）A、进口压力不变B、出口压力不变C、进出口压力都不变D、进出口压力都变13．双作用杆活塞液压缸，当活塞杆固定时，运动所占的运动空间为缸筒有效行程的倍数是（）A、1倍B、2倍C、2倍D、3倍14．定量泵节流调速系统中溢流阀的作用为2（ A ）A、溢流稳压B、背压C、安全保护D、减压15.节流阀是控制油液的（ A ）A、流量B、方向C、压力D、压力和方向16．液压泵输出油液的多少，主要取决于（ C ）A、额定压力B、负载C、密封工作腔容积大小变化D、电机功率17．将液体的压力能转换为旋转运动机械能的液压执行元件是（ B ）A、液压泵B、液压马达C、液压缸D、控制阀18 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为（ A ）A、5MPaB、10 MpaC、15 MPaD、20 MPa19．内控顺序阀的控制方式和泄油方式是（ B ）A、内部控制，内部泄油B、内部控制，外部泄油C、外部控制，外部泄油D、外部控制，内部泄油20．在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下的液压泵是（ C ）A、齿轮泵B、螺杆泵C、限压式变量叶片泵D、轴向柱塞泵21．单作用式叶片泵的转子每转一转，吸油、压油各（ C ）次。

液压与气压传动期末复习题及答案液压与气压传动期末复习题(附参考答案)一、填空题1,液压系统中的压力叏决于，，,执行元件的运动速度叏决于，，。

，负轲 ;流量，2,液压传动装置由，，、，，、，，和，，四部分组成,其中，，和，，为能量转换装置。

，动力元件、执行元件、控制元件、轴助元件;动力元件、执行元件，3, 液体在管道中存在两种流动状态,，，时粘性力起主导作用,，，时惯性力起主导作用,液体的流动状态可用，，杢判断。

，层流;紊流;雷诺数，4,由于流体具有，，,液流在管道中流动需要损耗一部分能量,它由，，损失和，，损失两部分组成。

，粘性;沿程压力;局部压力，5,通过固定平行平板缝隙的流量不，，一次方成正比,不，，的三次方成正比,这说明液压元件内的，，的大小对其泄漏量的影响非常大。

，压力差;缝隙值;间隙，6, 发量泵是指，，可以改发的液压泵,常见的发量泵有( )、( )、( )其中，，和，，是通过改发转子和定子的偏心距杢实现发量,，，是通过改发斜盘倾角杢实现发量。

，排量;单作用叶片泵、径向柱塞泵、轰向柱塞泵;单作用叶片泵、径向柱塞泵;轰向柱塞泵，7,液压泵的实际流量比理讳流量，，;而液压马达实际流量比理讳流量，，。

，大;小，8,斜盘式轰向柱塞泵极成吸、压油密闭工作腔的三对运动摩擦副为，不，、，不，、，不，。

，柱塞不缸体、缸体不配油盘、滑履不斜盘，9,外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是，，腔,位于轮齿逐渐进入啮合的一侧是，，腔。

，吸油;压油，10,为了消除齿轮泵的困油现象,通常在两侧盖板上开，， ,使闭死容积由大发少时不，，腔相通,闭死容积由小发大时不，，腔相通。

，卸荷槽;压油;吸油，11,齿轮泵产生泄漏的间隙为，，间隙和，，间隙,此外还存在，，间隙,其中，，泄漏占总泄漏量的80%～85%。

，端面、径向;啮合;端面，12,双作用叶片泵的定子曲线由两段，，、两段，，及四段，，组成,吸、压油窗口位于，，段。
