关于储水式电热水器能效限定值及能效等级标准
近两年由于国家大力推广节能减排，电热水器的能效等级（检测）项目也成为强制性（检测）项目，因此越来越多的企业在生产的产品上使用了新材料、新技术，以响应国家节能减排的政策，同时也用这种使用新材料、新技术的更加节能的产品来吸引消费者，从而在激烈的市场竞争中赢得先机。
但是新材料、新技术的使用使我们的检测过程遇到了一些麻烦。
在GB 21519-2008《储水式电热水器能效限定值及能效等级》标准24h固有能耗、热水输出率测试项目中，要求电热水器的不排水5个或10个点的储水平均温度必须达到（65±3）℃范围内，并处于稳定状态时才可以开始进行试验。
比如说有的热水器采用了分层加热的方法达到节能的效果，所谓分层加热就是采用下潜式电热管设计，一般热水器都是冷水的进水口在容器的顶层，水主要是靠对流传导热量的，热水的出水口在容器的底层，只充分将内胆底层的水加热，因为热水的出水口在底部，而对上层的水实现了相对分离加热，这样上层的水不会被完全加热，造成了热水分层，特别是对于容量较大的热水器来说就更加的节能了，大大节约了能耗及时间，但这样的话就算热水器的设定温度设定到最高，可5个或10个点温度传感器测到的储水平均温度还是达不到（65±3）℃，试验就不能进行了，这样就无法检测出热水器能效等级，也就不能进入市场销售了，这给我们检测机构和生产企业都造成了困难。
所以标准的制定也应该与时俱进，与技术的更新、社会的发展相适应。

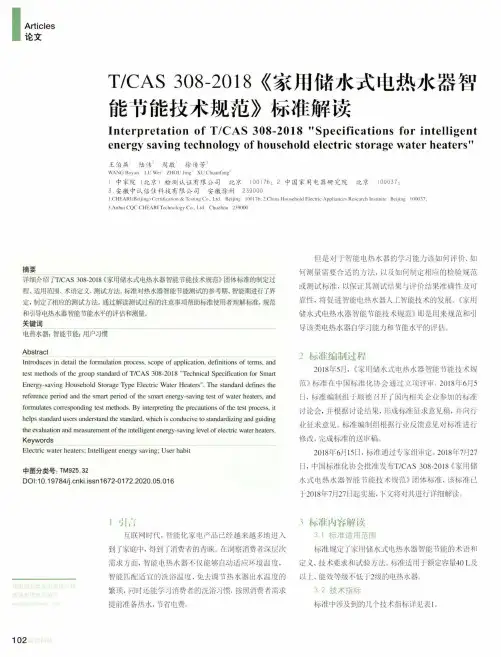

I Articles 论文T/CAS 308-2018《家用储水式电热水器智能节能技术规范》标准解读Interpretation of T/CAS 308-2018 ''Specifications for intelligentenergy saving technology of household electric storage water heaters"王伯燕_陆伟''周敬_徐传芳5WANGBoyan1LU Wei ZHOU Jing1XU Chuanfang11.中家院（北京）检测认证有限公司北京丨00176;2.中国家用电器研究院北京100037;3.安徽中认倍佳科技有限公司安徽滁州239000l.CHEARI(Beijing) CertifiaUion & Testing Co.. Ltd. Beijing I(K)I76; 2.China Household Electric Appliances Reseiirch Institute Beijing l(XX)37：3.Anhui CQC-CHEARI Technology Co., Ltd. Chuzhou 239(X K)摘要详细介绍了T/CAS 308-2018《家用储水式电热水器智能节能技术规范》团体标准的制定过 程、适用范围、术语定义、测试方法。
标准对热水器智能节能测试的参考期、智能期进行了界 定，制定了相应的测试方法。
通过解读测试过程的注意事项帮助标准使用者理解标准，规范 和引导电热水器智能节能水平的评估和测量。
关键词电热水器；智能节能；用户习惯但是对于智能电热水器的学习能力该如何评价、如 何测量需要合适的方法，以及如何制定相应的检验规范 或测试标准，以保证其测试结果与评价结果准确性及可 靠性，将促进智能电热水器人工智能技术的发展。
《家用 储水式电热水器智能节能技术规范》即是用来规范和引 导该类电热水器自学习能力和节能水平的评估。
文件制修订记录
1.目的/Aim:
1.1本标准规定了贮水式电热水器成品确认的检验项目、内容、方法及判定准则,确保产品持续满足CCC 认证要求.
2.适用范围/ Apply Area:
2.1本公司生产的贮水式电热水器产品.
3.检验依据/Inspect standard:
3.1 GB4706.1-98《家用和类似用途电器的安全第一部分:通用要求》及相应国家标准
3.2 GB4706.12-2006《家用和类似用途电器的安全储水式热水器的特殊要求》
3.3 GB/T20289-2006《储水式电热水器》
4.抽样方法/Samples Method:
4.1在合格品中随机抽样
5.抽样数量/Samples quantity:
5.1 主检型号2台，覆盖型号各1台
6.检验频次/Inspect Frequency :
6.1正常批量生产的产品每半年检验一次.有以下情况之一时进行一次:
a.试制新产品;
b.设计、工艺或使用材料有重大改变时;
c.停止生产半年以上再恢复生产时.
7.合格评定/Qualification assess :
7.1所检项目必须全部合格,任意一项不合格,则该样品不合格,同一单元中有一台样品不合格,则该单元不合格.。
Q/WJL J XXXXXX有限公司企业标准Q/WJL 储水式电热水器检验标准发布实施XXXXXXX有限公司发布目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (4)4 产品型号与产品编码命名 (4)5 检验项目和检验要求 (4)6 检验方法 (5)7 检验规则 (9)8 标志、包装、运输、储存 (10)前言Q/WJL J02.029-2012《储水式电热水器》是对GB 4706.12-2006《家用和类似用途电器的安全储水式热水器的特殊要求》、GB/T 20289-2006《储水式电热水器》和JB/T 4088-1999《日用管状电热元件》标准的补充，主要增加了储水式电热水器产品的外观结构、内胆容器强度、EMC性能试验、使用舒适性和关键元器件的使用寿命的要求，此标准仅在本公司内部执行。
本标准由质量管理部提出。
本标准由技术管理部归口。
本标准起草单位：营销中心电热产品部。
本标准主要起草人：本标准20xx年3月首次发布。
1 范围本标准为GB/T 20289-2006《储水式电热水器》、GB 4706.12-2006 《家用和类似用途电器的安全储水式热水器的特殊要求》和JB/T 4088-1999《日用管状电热元件》的补充要求，规定了储水式电热水器产品补充的检验项目、检验要求、检验方法、检验规则。
本标准适用于本公司储水式电热水器产品的检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4706.1-1998 家用和类似用途电器的安全第一部分：通用要求GB 4706.12-2006 家用和类似用途电器的安全储水式热水器的特殊要求GB/T 20289-2006 储水式电热水器GB 20429-2006 电热水器安装规范GB 21519-2008 储水式电热水器能效限定值及能效等级CEL——012 储水式电热水器能源效率标识实施规则QB/T 2590-2003 《贮水式热水器搪瓷制件》GB 5023.3-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆GB 5023.5-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）GB 14536.1-1998 家用和类似用途电自动控制器第一部分：通用要求GB 14536.10-1996 家用和类似用途电自动控制器温度敏感控制器的特殊要求GB/T 22687-2008 《家用和类似用途双金属温度控制器》JB/T 4088-1999 日用管状电热元件GB 20044-2005 电气附件——家用及类似用途的不带过电流保护的移动式剩余电流装置（PRCD）GB2099.1-2008 家用和类似用途插头插座第一部分：通用要求GB1002-2008 家用和类似用途单相插头插座型式、基本参数和尺寸GB/T 21384-2008 电热水器用安全阀GB 4208-93 外壳防护等级（IP代码）GB19212.1-2008 电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验GB19212.7-2006 电力变压器、电源装置和类似产品的安全第1部分：一般用途安全隔离变压器的特殊要求GB/T17626.4 电磁兼容电快速瞬变脉冲群抗扰度试验（idt IEC61000-4-4：1995）GB/T17626.5 电磁兼容雷击浪涌抗扰度试验（idt IEC61000-4-5：1995）GB/T17626.11 电磁兼容电压跌落、短时中断和电压渐变抗扰度试验（idtIEC61000-4-11：1994）GB/T 6544-2008 瓦楞纸板GB/T 191-2008 包装储运图标标志QJ/WJL06.01.0181–2009 产品包装件试验通则Q/WJL G02.031 产品型号编制方法Q/WJL G02.032 产品编码编制方法3 术语和定义3.1 产品定义产品定义与GB4706.12的定义相同。

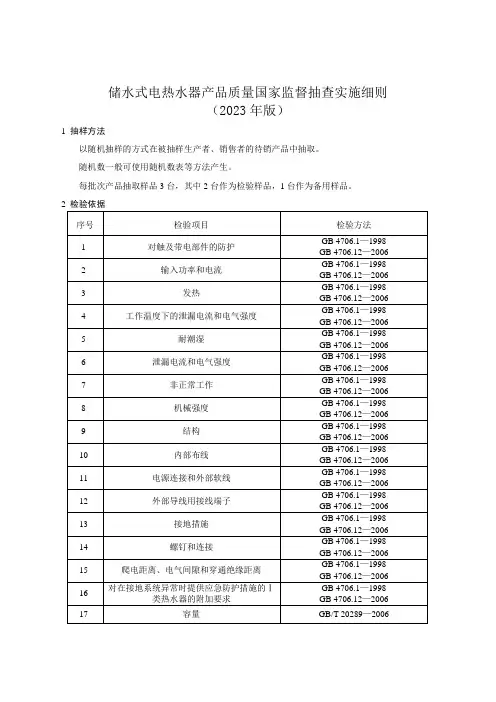

储水式电热水器产品质量国家监督抽查实施细则（2023年版）1 抽样方法以随机抽样的方式在被抽样生产者、销售者的待销产品中抽取。
随机数一般可使用随机数表等方法产生。
每批次产品抽取样品3台，其中2台作为检验样品，1台作为备用样品。
执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。
凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。
凡是不注日期的文件，其最新版本适用于本细则。
3 判定规则3.1依据标准GB 4706.1—1998 家用和类似用途电器的安全第一部分：通用要求GB 4706.12—2006 家用和类似用途电器的安全储水式热水器的特殊要求GB/T 20289—2006 储水式电热水器GB 21519—2008 储水式电热水器能效限定值及能效等级现行有效的企业标准、团体标准、地方标准及产品明示质量要求3.2判定原则经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。
若被检产品明示的质量要求高于本细则中检验项目依据的标准要求时，应按被检产品明示的质量要求判定。
若被检产品明示的质量要求低于本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。
若被检产品明示的质量要求低于或包含本细则中检验项目依据的推荐性标准要求时，应以被检产品明示的质量要求判定。
若被检产品明示的质量要求缺少本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。
若被检产品明示的质量要求缺少本细则中检验项目依据的推荐性标准要求时，该项目不参与判定。
4 附则本细则代替《市场监管总局关于发布131种产品质量国家监督抽查实施细则的公告》（2020年第36号）中的《储水式电热水器产品质量国家监督抽查实施细则》。

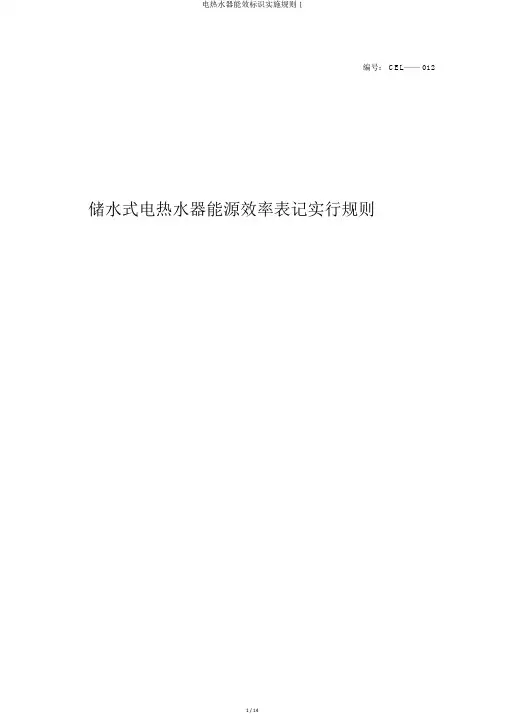

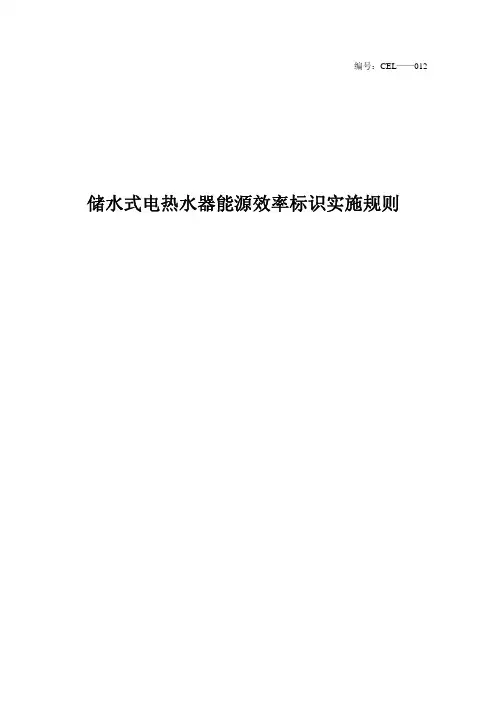

编号：CEL——012储水式电热水器能源效率标识实施规则1 总则1.1 本规则依据《能源效率标识管理办法》（国家发展改革委和国家质检总局第17号令，以下简称《办法》）制定。
1.2 本规则仅适用于储水式电热水器（以下简称电热水器）的能源效率标识（以下简称标识）的使用、备案和公告。
本规则不适用于带电辅助加热的新能源热水器、热泵热水器。
2 标识的样式和规格2.1 标识为蓝白背景的彩色标识，长度最小为80毫米，宽度最小为50毫米。
2.2 标识名称为：中国能效标识（英文名称为CHINA ENERGY LABEL）,包括以下内容：（1）生产者名称或者简称；（2）产品规格型号；（3）能源效率等级；（4）24小时固有能耗系数（ε）；（5）热水输出率（μ）；（6）依据的能源效率国家标准编号。
2.3 标识的最小样式和规格见附件1。
3 能源效率检测3.1 24小时固有能耗系数和热水输出率的试验方法依GB 21519的现行有效版本。
3.2 检测报告的格式见附件2－《储水式电热水器能源效率检测报告》（以下简称检测报告）。
3.3 对产品的检测，生产者或进口商可利用自身的检测能力，也可以委托中国合格评定国家认可委员会认可的检测机构进行检测。
能源效率检测实验室应提交检测实验室的相关备案材料，材料应包括人员能力、设备能力和检测管理规范等内容。
授权机构应对检测实验室提交的检测能力的相关材料进行核验。
4 标识信息的确定4.1 生产者是指对产品质量负有法律责任的产品品牌所有者或使用者。
4.2 产品规格型号依据GB/T 20289的现行有效版本的要求编制，亦可使用企业自己的编号，并与铭牌上的标注相一致。
4.3 能源效率等级应依据GB 21519的现行有效版本和检测报告确定。
4.4 24小时固有能耗系数和热水输出率应依据GB 21519的现行有效版本和检测报告确定，能效标识标注的24小时固有能耗系数和热水输出率应不超出相应能效等级的取值范围。
GB 21519-2008
储水式电热水器能效限定值及能效等级
（摘要）
本标准规定了家用和类似用途的储水式电热水器(以下简称电热水器)的能效限定值、节能评价值、能效等级以及试验方法和检验规则。
本标准仅适用于储水式电热水器。
容量
电热水器的容量应符合GB/T 20289-2006 中6.1条的规定。
能效等级
电热水器能效等级分为5级，1级能效最高。
各等级电热水器24h固有能耗系数和热水输出率应符合表2的规定。
表2 电热水器能效等级
电热水器能效限定值
电热水器能效限定值为表2中能效等级的5级。
电热水器节能评价值
电热水器节能评价值为表2中能效等级的2级。
电热水器目标能效限定值
自本标准实施之日起两年后,电热水器能效限定值为能效等级的4级。
检验规则
电热水器能效限定值应作为电热水器出厂检验项目，其抽样方案和判定准则
由企业根据质量控制水平自行决定。
电热水器产品出现下列情况之一时，应进行电热水器能效限定值的型式检验：
a)新产品；
b)改变产品设计、工艺或所用材料明显影响其性能时；
c)产品停产一年以上，恢复生产时；
d)质量技术监督部门提出检验要求时。
型式检验的抽样，每次抽同批同型号3台产品，其中两台试验，一台备用。
试验结果两台均符合本标准要求，则该批该型号为合格；如果两台均不符合本标准要求，则该批该型号为不合格。
如果有一台不符合本标准要求，应对备用的两台电热水器进行测试，如测试结果均符合本标准的要求，则判定为合格；如有一台或两台测试结果仍不符合本标准要求，则判定为不合格。
