7800系列程序控制器

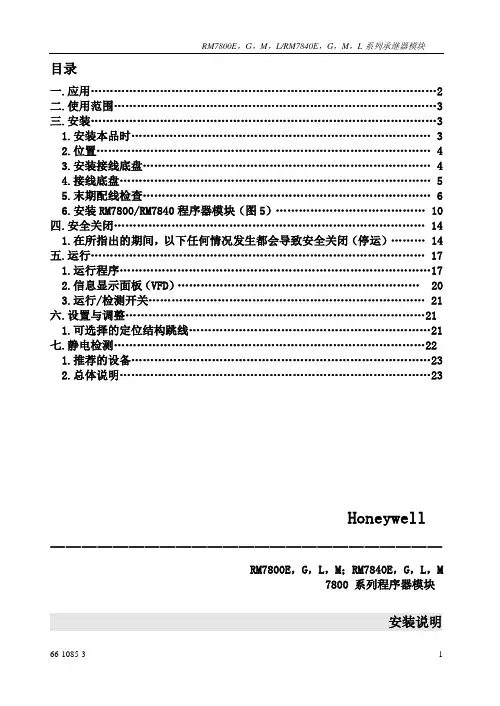

目录一.应用 (2)二.使用范围 (3)三.安装 (3)1.安装本品时 (3)2.位置 (4)3.安装接线底盘 (4)4.接线底盘 (5)5.末期配线检查 (6)6.安装RM7800/RM7840程序器模块（图5） (10)四.安全关闭 (14)1.在所指出的期间，以下任何情况发生都会导致安全关闭（停运） (14)五.运行 (17)1.运行程序 (17)2.信息显示面板（VFD） (20)3.运行/检测开关 (21)六.设置与调整 (21)1.可选择的定位结构跳线 (21)七.静电检测 (22)1.推荐的设备 (23)2.总体说明 (23)Honeywell —————————————————————————RM7800E，G，L，M；RM7840E，G，L，M7800 系列程序器模块安装说明一、应用霍尼韦尔公司生产的RM7800/RM7840程序器模块是以微型处理器为核心设计的，结合燃烧器控制器自动点燃燃气、燃油或油、气两用型燃烧器的用具。

RM7800/RM7840程序器模块是以UL/CSA 开/关，UL/CSA调节和FM/IRI调节为标准的燃烧器具。

RM7800/RM7840系统由一个程序器模块、信息显示面板（以RM7800为标准）、护封（以RM7840为标准）、底盘、放大器和吹扫时间控制插片组成。

可供选择使用的物件包括：个人电脑界面、数据控制母线模块™、远置显示装置、即时通知扩大信号器和燃烧系统管理软件。

RM7800/RM7840的功能包括：自动燃烧器定序、火焰监管、系统状况指示、系统或自身诊断和故障检修。

RM7800/RM7840是为电机R4140自动程序控制的一次固态的替换。

本手册提供了安装和静电检测说明。

其它用具的出版物有：65-0084：Q7800A，B 22个接线柱的配线底盘产品数据。

65-0089：ST7800A 吹扫时间控制插片安装说明。

65-0090：S7800A 信息显示面板产品数据。

7800R3 系列数据中⼼交换路由器数据表产品亮点性能•每秒 460 万亿位 (Terabit) 交换矩阵容量 •每秒⾼达 960 亿个数据包•每秒每个插槽⾼达 28.8 万亿位 (Terabit) •多达 576 个线速 400G 端⼝ •⽀持 100G 、200G 和 400G 模式 •低于 4 微秒延迟（64 字节） •已为 800G 做好准备⾼硬件可⽤性•N+2 ⽹格冗余电⼒系统 •1+1 管理引擎冗余 •交换矩阵模块冗余 •N+1 ⻛扇模块冗余虚拟化和服务开通•CloudVision•⽤于下⼀代数据中⼼的 VXLAN •LANZ ，⽤于微爆检测 •VM Tracer•零接触服务开通 (ZTP) •⾼级事件监视 •sFlow (RFC3176) •IEEE 1588 PTP可伸缩架构•密集型 400G 和 100G•深度数据包缓冲区（每线卡 24GB ） •每个端⼝的虚拟输出队列可消除线头阻塞弹性控制平⾯•多核超线程 x86 CPU •64GB DRAM / 4GB 闪存 •双管理引擎模块•⽤户应⽤程序可以在 VM 中运⾏数据中⼼级设计•交流和直流电源选项•前端到后端⽓流便于优化冷却 •每个 400G 端⼝典型功耗为 50W •每 42U 机架最多 720 个 400G 端⼝Arista 可扩展操作系统•单⼀⼆进制映像•细粒度真正模块化⽹络操作系统 •状态化故障隔离 (SFC) •状态化故障修复 (SFR)概述Arista 7800R3 系列专⽤模块化交换机可提供业界最⾼的性能，并具有 460 Tbps 的系统处理量以满⾜最⼤规模数据中⼼的需求。

这些交换机将可扩展的 L2 和 L3 资源及⾼密度与⽤于⽹络监视、精确计时、⽹络虚拟化的⾼级特性相结合，以便在简化设计和降低运营成本的同时，提供可扩展及决定性的⽹络性能。

7800R3 可部署在各种开放⽹络解决⽅案中，其中包括⼤规模 2 层和 3 层云设计、重叠⽹络、虚拟化或传统企业数据中⼼⽹络。

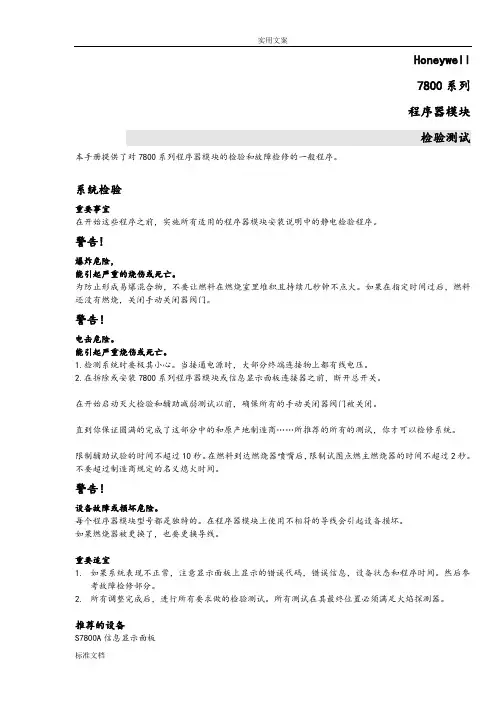

Honeywell7800系列程序器模块检验测试本手册提供了对7800系列程序器模块的检验和故障检修的一般程序。

系统检验重要事宜在开始这些程序之前，实施所有适用的程序器模块安装说明中的静电检验程序。

警告!爆炸危险，能引起严重的烧伤或死亡。

为防止形成易爆混合物，不要让燃料在燃烧室里堆积且持续几秒钟不点火。

如果在指定时间过后，燃料还没有燃烧，关闭手动关闭器阀门。

警告！电击危险。

能引起严重烧伤或死亡。

1.检测系统时要极其小心。

当接通电源时，大部分终端连接物上都有线电压。

2.在拆除或安装7800系列程序器模块或信息显示面板连接器之前，断开总开关。

在开始启动灭火检验和辅助减弱测试以前，确保所有的手动关闭器阀门被关闭。

直到你保证圆满的完成了这部分中的和原产地制造商……所推荐的所有的测试，你才可以检修系统。

限制辅助试验的时间不超过10秒。

在燃料到达燃烧器喷嘴后，限制试图点燃主燃烧器的时间不超过2秒。

不要超过制造商规定的名义熄火时间。

警告！设备故障或损坏危险。

每个程序器模块型号都是独特的。

在程序器模块上使用不相符的导线会引起设备损坏。

如果燃烧器被更换了，也要更换导线。

重要适宜1.如果系统表现不正常，注意显示面板上显示的错误代码，错误信息，设备状态和程序时间。

然后参考故障检修部分。

2.所有调整完成后，进行所有要求做的检验测试。

所有测试在其最终位置必须满足火焰探测器。

推荐的设备S7800A信息显示面板伏特-欧姆计量表（1M欧姆/伏特最小敏感度）：0-300 Vac0-6000 ohm0-10 Vdc检验摘要表1为每个用具系统提供了一个实施检验步骤的浏览。

关于部件位置，见安装说明；接线柱位置，见Q7800的使用范围。

表1.检验步骤和适用的7800系列系统。

检验步骤辅助的系统DSI系统红外线火焰探测器火焰测杆系统紫外线火焰探测器初步检验X X X X X火焰信号测量X X X X X验证辅助火焰熄火测试X明火点火熄火测试X辅助火焰减弱测试X点火干扰测试X耐熔材料热饱和测试X耐熔材料热停滞测试X X X X X点火火花加速X与其他紫外线源反应X燃烧室热时的火焰信号X X X X X安全关闭测试X X X X X初步检验实施以下检验来避免常规错误。
