盈建科YJK计算参数详解—风荷载信息

YJK参数设置详细解析-（47482）结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：⼀般选择“全国”。

分为全国、上海、⼴东，分别采⽤中国国家规范、上海地区规程和⼴东地区规程。

B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输⼊，⽆则填0。

5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜⼩于相邻上部楼层侧向刚度的2倍。

如果地下室⾸层的侧向刚度⼤于其上⼀层侧向刚度的2倍，可将地下⼀层顶板作为嵌固部位；如果不⼤于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度⼤于上部结构⼀层的2倍。

由于剪切刚度⽐的计算只与建筑结构本⾝的特性有关，与外界条件（如回填⼟的影响、是否为地下室等）⽆关，所以在计算侧向刚度⽐是宜选⽤剪切刚度⽐。

在YJK中的结果⽂件wmass.out中，剪切刚度是RJX1、RJY1，可从地下⼀层逐层计算与地上⼀层的剪切刚度⽐，出现⼤于2或四舍五⼊⼤于2的，该层顶板即可作为嵌固端。

如果地下室各层都不满⾜嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最⼤底标⾼：7、裙房层数：程序不能⾃动识别裙房层数，需要⼈⼯指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填⼊7。

8、转换层所在层号：应按楼层组装中的⾃然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填⼊5。

程序不能⾃动识别转换层，需要⼈⼯指定。

对于⾼位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进⾏判断，是否为3层或3层以上转换。

9、加强层所在层号：⼈⼯指定。

根据《⾼规》10.3、《抗规》6.1.10条并结合⼯程实际情况填写。

10、底框层数：⽤于框⽀剪⼒墙结构。

结构总体信息红色为必填项，其余根据项目合理选选填地下室层数：对整体结构分析与设计有重要影响。

如侧向约束的施加位置、地下室外墙平面外设计、风荷载起算位置、底部加强区起算位置等。

嵌固端所在层号：对嵌固层以下的各层的抗震等级和抗震构造措施的抗震等级逐层降低，但不低于四级。

与基础相连构件最大底标高：用于嵌固端不在同一标高的情况。

裙房层数：作为带裙房的塔楼结构剪力墙底部加强区高度的判断依据，按规范要求，如强区取到裙房屋面上一层。

注：该参数的加强措施仅限于剪力墙加强区，程序没有对裙房顶部上下各一层及塔楼与裙房连接处的其他构件采取加强措施，此项工作需要用户完成。

转换层所在层号：程序没有自动搜索转换构件和自动判断转换层的功能，设计人员应指定转换层号，以实现规范对转换构件地震内力放大的规定。

如有转换层必须输入转换层号，允许输入多个转换层号，数字之间以逗号或空格隔开。

初始值为0。

若有地下室，转换楼层号从地下室起算。

加强层所在层号：如果设置了加强层，软件将按规范要求进行设计，该参数除了在设计参数中设置外，还可在楼层属性中手工指定。

底框层数：只有在底框结构（底层框架结构）下，该参数才可以设置。

施工模拟加载步长：即指按照施工模拟 3 或者施工模拟 1 计算时，每次加载的楼层数量，软件隐含的加载步长是1，即每次加载 1 个自然层。

对于层数较多的高层建筑，为了提高计算效率也可以将加载步长改为大于 1 的数；软件对于转换层、梁托柱层等一些特殊的楼层，会自动合并其相邻的几个楼层作为一个施工加载次序，不受本参数的约束。

恒活荷载计算信息：竖向荷载加载顺序，施工模拟三比其他几种更符合实际情况。

梁托柱楼层、悬挑梁托柱楼层会造成内力异常，检查方法为恒载的计算模型与活载差异大，并且恒载变形异常、与活载变形明显不同。

故此建议一般对多、高层建筑首选模拟施工3。

对钢结构或大型体育馆类（指没有严格的标准层概念）结构应选一次加载。

对于长悬臂结构或有吊柱结构，由于一般是采用悬挑脚手架的施工工艺，故对悬臂部分应采用一次加载进行。

结构总体信息1、结构体系：按实际情况填写。

1）框架结构：框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构，即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。

结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。

2）框剪结构：框架-剪力墙结构，俗称为框剪结构。

主要结构是框架，由梁柱构成，小部分是剪力墙。

墙体全部采用填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

3）框筒结构：如果把框剪结构剪力墙布置成筒体，围成的竖向箱形截面的薄臂筒和密柱框架组成的竖向箱形截面，可称为框架－筒体结构体系。

具有较高的抗侧移刚度，被广泛应用于超高层建筑。

4）筒中筒结构：筒中筒结构由心腹筒、框筒及桁架筒组合，一般心腹筒在内，框筒或桁架筒在外，由内外筒共同抵抗水平力作用。

由剪力墙围成的筒体称为实腹筒，在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。

5）剪力墙结构：剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

这种结构在高层房屋中被大量运用。

6）部分框支剪力墙结构：框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。

这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。

7）板柱-剪力墙结构：柱-剪力墙结构(slab-column shearwall structure)，是由无梁楼板与柱组成的板柱框架和剪力墙共同承受竖向和水平作用的结构。

精心整理结构总体信息裙房层数：作为带裙房的塔楼结构剪力墙底部加强区高度的判断依据，按规范要求，如强区取到裙房屋面上一层。

注：该参数的加强措施仅限于剪力墙加强区，程序没有对裙房顶部上下各一层及塔楼与裙房连接处的其他构件采取加强措施，此项工作需要用户完成。

转换层所在层号：程序没有自动搜索转换构件和自动判断转换层的功能，设计人员应指定转换层号，以实现规范对转换构件地震内力放大的规定。

如有转换层必须输入转换层号，允许输入多个转换层号，数字之间以逗号或空格隔开。

初始值为0。

若有地下室，转换楼层号从地下室起算。

加强层所在层号：如果设置了加强层，软件将按规范要求进行设计，该参数除了在设计参数中设置外，还可在楼层属性中手工指定。

底框层数：只有在底框结构（底层框架结构）下，该参数才可以设置。

施工模拟加载步长：即指按照施工模拟3或者施工模拟1计算时，每次加载的工3。

在自动计算风荷载时，只考虑顺风向，不考虑横向风的影响。

一般方法不能计算屋顶的风吸力和风压力。

）；精细计算方式（横向风和风吸力影响较大的结构）地震作用计算信息：按照规范规定，依据当地抗震等级及工程实际情况进行选择。

8度9度时的大跨度和长悬臂结构及9度时的高层建筑，应计算竖向地震作用。

计算吊车荷载：如果设计人员在建模中输入了吊车荷载，则软件会自动勾选该项。

如果工程中输入了吊车荷载而又不想在结构计算中考虑时，可取消该选项。

吊车荷载是在建模中布置和自动生成的，自动生成的吊车荷载沿着吊车布置的跨度成对布置在各个柱顶节点，可以根据边跨、抽柱、柱距不等等情况生成不同的吊车荷载。

计算程序根据这些布置的吊车荷载做吊车荷载计算。

计算人防荷载：如果设计人员在建模中输入了人防荷载，则软件会自动勾选该项。

如果工程中输入了人防荷载而又不想在结构计算中考虑时，可取消该选项。

对构的协同计算，从而可使上部结构计算考虑基础和地基的影响。

与基础建模计算的“生成上部基础共同分析的基础模型”配合使用（需先进行基础建模计算，然后再回到上部结构，勾选计算并考虑基础结构）生成绘等值线用数据：选中该参数之后，后处理中的“等值线”才有数据，用来画墙、弹性楼板、转换梁以及框架梁转连梁的应力等值线。

风荷载执行规范：选择最新的。

地面粗糙度类别：《荷规》8.2.1.修正后的基本风压：指沿海、强风地区及规范特殊规定等可能在基本风压基础上，对基本风压进行修正后的风压。

对于一般工程，可按照《荷规》的规定采用。

《高规》4.2.2条规定，对风荷载比较敏感的高层建筑，承载力设计时应按基本风压的1.1倍采用。

对于该条规定，软件通过“荷载组合”选项卡的“承载力设计时风荷载效用放大系数”来考虑，不需且不能在修正后的基本风压上乘以放大系数。

风荷载计算用阻尼比：《荷规》8.4.4。

结构X、Y项基本周期：初始默认，设计人员应将计算后的结构基本周期重新填入，重新计算以得到更准确的风荷载计算结果。

承载力…放大系数：《高规》4.2.2，对风荷载比较敏感的高层建筑，承载力设计时应按基本风压的1.1倍采用。

风压：取值与风荷载计算时采用的“基本风压”可能不同（10或50年），因此单独列出，仅用于舒适度验算。

结构阻尼比：《高规》3.7.6，宜取0.01～0.02，高度不小于150m才考虑风振舒适度。

精细计算……风荷加载：以前是对柱按柱顶的节点荷载加载，即把作用在整个柱上的风荷载作为柱顶节点集中力加载，这样计算的内力位移偏大。

风荷载按柱间均布风荷载加载更符合钢结构门式刚架等设计的需要。

精细风情况可操作，默认勾选。

考虑顺风向风振：《荷规》8.4.1：对于高度大于30m且高宽比大于1.5的房屋，以及基本自振周期T1大于0.25s的各种高耸结构，应考虑风压脉动对结构产生顺风向风振的影响。

其他风向角度：软件自动计算的风工况为+X，-X，+Y，-Y四个工况，即0，90，180，270度方向。

若需要考虑其他方向的风工况，可在“其他风向”参数中指定。

此处设置后，设计时将增加相应的一组风工况效应并自动组合。

体型分段数：该参数用来确定风荷载计算时沿高度的体型分段数，目前最多为3段。

最高层号：该参数用来确定当前分段所对应的最高结构层号，起始层号为前一段最高层号+1X、Y挡风：软件在计算迎风面宽度时，按该方向最大宽度计算，未考虑中通、独立柱等情况，使得计算风荷载偏大。

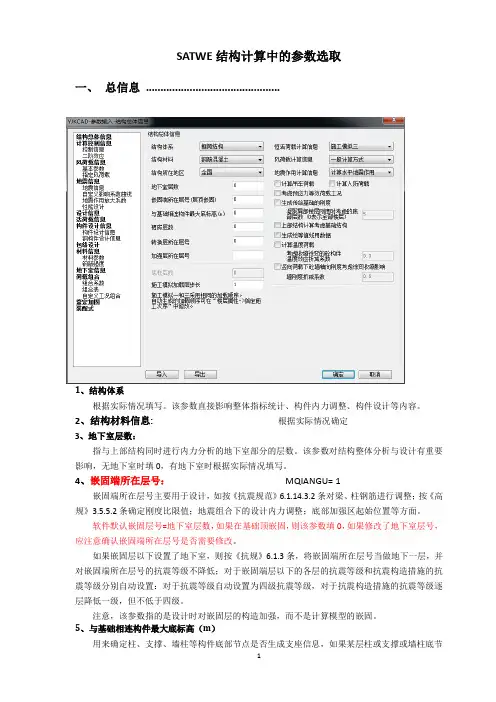

SATWE结构计算中的参数选取一、总信息..............................................1、结构体系根据实际情况填写。

该参数直接影响整体指标统计、构件内力调整、构件设计等内容。

2、结构材料信息:根据实际情况确定3、地下室层数：指与上部结构同时进行内力分析的地下室部分的层数。

该参数对结构整体分析与设计有重要影响，无地下室时填0，有地下室时根据实际情况填写。

4、嵌固端所在层号：MQIANGU= 1嵌固端所在层号主要用于设计，如按《抗震规范》6.1.14.3.2条对梁、柱钢筋进行调整；按《高规》3.5.5.2条确定刚度比限值；地震组合下的设计内力调整；底部加强区起始位置等方面。

软件默认嵌固层号=地下室层数，如果在基础顶嵌固，则该参数填0，如果修改了地下室层号，应注意确认嵌固端所在层号是否需要修改。

如果嵌固层以下设置了地下室，则按《抗规》6.1.3条，将嵌固端所在层号当做地下一层，并对嵌固端所在层号的抗震等级不降低；对于嵌固端层以下的各层的抗震等级和抗震构造措施的抗震等级分别自动设置：对于抗震等级自动设置为四级抗震等级，对于抗震构造措施的抗震等级逐层降低一级，但不低于四级。

注意，该参数指的是设计时对嵌固层的构造加强，而不是计算模型的嵌固。

5、与基础相连构件最大底标高（m）用来确定柱、支撑、墙柱等构件底部节点是否生成支座信息，如果某层柱或支撑或墙柱底节点以下无竖向构件连接，且该节点标高位于“与基础相连构件最大底标高”以下，则该节点处生成支座。

6、裙房层数裙房层数在填写时注意要包含地下室层数。

7、转换层号按实际情况填写8、加强层所在层号该参数对于筒体结构层地震剪力调整、加强层构件设计等方面有影响。

9、竖向荷载计算信息：按模拟施工3加荷计算一次性加载：一次施加全部恒载，结构整体刚度一次形成。

施工模拟1：结构整体刚度一次形成，恒载分层施加。

这种计算模型主要应用于各种类型的下传荷载的结构。

结构总体信息 换层位于地上 2 层时， 转换层所在层号应填入 5。

程序不能自动识别转换层， 需要人工指定。

对于高位转换的判断， 转换层位置以嵌固端起算， 即以 (转换层所在层号- 嵌固端所在层号+1)进行判断，是否为 3 层或 3 层以上转换。

9、加强层所在层号：人工指定。

根据《高规》 10.3 、《抗规》 6.1.10 条并结合工 程实际情况填写。

10、底框层数：用于框支剪力墙结构。

高规 10.211、施工模拟加载层步长：一般默认 1.12、恒活荷载计算信息： (P66)1)一般不允许不计算恒活荷载，也较少选一次性加载模型； 2) 模拟施工加载一模式： 采用的是整体刚度分层加载模型， 该模型应用与各 种类型的下传荷载的结构，但不使用与有吊柱的情况；3) 按模拟施工二： 计算时程序将竖向构件的轴向刚度放大十倍， 削弱了竖向 荷载按刚度的重分配， 柱墙上分得的轴力比较均匀， 传给基础的荷载更为合 理。

4)模拟施工加载三：采用分层刚度分层加载模型，接近于施工过程。

故此建议一般对多、 高层建筑首选模拟施工 3。

对钢结构或大型体育馆类 (指 没有严格的标准层概念) 结构应选一次加载。

对于长悬臂结构或有吊柱结构， 由于一般是采用悬挑脚手架的施工工艺， 故对悬臂部分应采用一次加载进行1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3 、结构所在地区： 一般选择“全国”。

分为全国 、上海 、广东， 分别采用中国国家规范、上海地区规程和广东地区规程。

B 类建筑和 A 类建筑选项只在坚定 加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填 0。

5、嵌固端所在层号： (P219~224) 抗规 6.1.14 条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的 2 倍。

如果地下室首层的侧向刚度大于其上一层侧向刚度的 2 倍，可将地下一层顶 板作为嵌固部位； 如果不大于 2 倍，可将嵌固端逐层下移到符合要求的部位， 直到嵌固端所在层侧向刚度大于上部结构一层的 2 倍。

盈建科计算模型参数设置1.总信息
2.计算控制信息
3.风荷载信息、
4.地震信息
5.设计信息
6.活荷载信息
7.构件设计信息
8.材料信息
梁绘图参数：
1.通用选筋参数，最小要筋直径取10
1.下筋放大系数取1.1
2.上、下筋选筋库直径取消28/32
3.下筋优先直径：18
4.上筋优先直径：16
5.不入支座下筋：不允许截断
6.跨中负筋连续方式：必须与左右支座钢筋直径相同。

1.下筋放下系数取1.0
2.上、下筋选筋库直径取消28/32
3.下筋优先直径：18
4.上筋优先直径：14
5.不入支座下筋：不允许截断
6.跨中负筋连续方式：允许重新选择直径。

空心楼盖：绕度不满足时，下筋放大系数可以取1.5甚至更大。
