变频设置参数表

FR-D740变频器常用参数设置表参数名称使用说明6%： 0.75 以下电机P0转矩提升（时机启动转矩）4%： 1.5-3.7K 电机3%： 5.5K 、 7.5K 电机P1上限频率输出最高频率P2下限频率输出最低频率P3基准频率电动机额定频率P4 3 速设定（高速）RH闭合P5 3 速设定（中速）RM闭合P6 3 速设定（低速）RL 闭合P24速度设定（ 4 速）RL、 RM闭合P25速度设定（ 5 速）RL、 RH闭合P26速度设定（ 6 速）RM、 RH闭合P27速度设定（ 7 速）RL、 RM、RH闭合P7加速时间低速到高速的变化时间P8减速时间高速到低速的变化时间P44第 2 加速时间需开启第二功能（ RT=ON）P45第 2 减速时间需开启第二功能（ RT=ON）0：直线加减速P29加减速曲线1： S 曲线加减速 A（适用机械主轴）2： S 曲线加减速 B（适用传送带）P9电子过电流保护设为电动机额定电流P51第 2 电子过电流保护设为电动机额定电流0：外部 /PU 切换模式P79操作模式选择1： PU运行模式固定2：外部运行模式固定3：外部 /PU 组合运行模式P160扩展功能显示选择0：显示所有参数9999：只显示简单模式的参数P161频率设定模式0： M旋钮频率设定模式10：电位器设定模式P178STF端子功能选择0：低速运行指令P179STR端子功能选择1：中速运行指令P180RL 端子功能选择2：高速运行指令P181RM端子功能选择3：第 2 功能选择60：正转指令P182RH端子功能选择61：反转指令9999：无功能P251输出缺相保护0：无缺相保护1：有缺相保护清除参Pr.CL 1: 清除校正用参数外的其他参数恢复到初始值。

数、初1：所有的参数都恢复到初始值（出厂始值ALLC状态）Er.CL1：清除过去8 闪的报警历史Pr.CH显示并设定初始值变更后的参数Er4参数定改错误（外部模式写参数）。

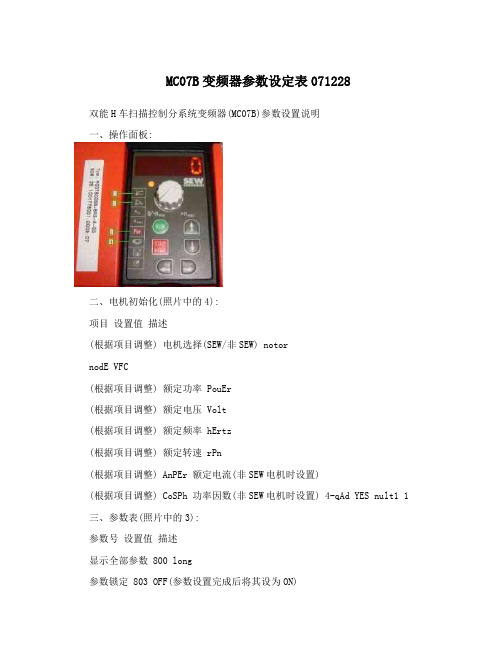

MC07B变频器参数设定表071228双能H车扫描控制分系统变频器(MC07B)参数设置说明一、操作面板:二、电机初始化(照片中的4):项目设置值描述(根据项目调整) 电机选择(SEW/非SEW) notornodE VFC(根据项目调整) 额定功率 PouEr(根据项目调整) 额定电压 Volt(根据项目调整) 额定频率 hErtz(根据项目调整) 额定转速 rPn(根据项目调整) AnPEr 额定电流(非SEW电机时设置)(根据项目调整) CoSPh 功率因数(非SEW电机时设置) 4-qAd YES nult1 1 三、参数表(照片中的3):参数号设置值描述显示全部参数 800 long参数锁定 803 OFF(参数设置完成后将其设为ON)100 10 S_BUS 101 3 S_BUS加速斜坡，由照片中(1)来设 130 15(根据项目调整)减速斜坡，由照片中(2)来设 131 12(根据项目调整)停止斜坡 136 10(根据项目调整)320 OFF 无自动调整 321 0 增压第 1 页共 2 页322 40 I*R调整601 0 NO FUNCTION602 0 NO FUNCTION603 0 NO FUNCTION604 0 NO FUNCTION622 1 /FAULT813 1载波频率 860 16K872 RAMP Setpoint description PO3四、网关:1、拨码开关3和8置on，其余off;2、在以上的参数都设置完成后先把拨码开关8拨到off，再拨到on，等红灯SYS-F不闪烁了，则表示网关测试已正常。

3、接线:起始点终止点规格名称位置名称位置FSC11B X46 : 1 UFP11A X1 : 2 RVVP3×0.75 FSC11B X46 : 2 UFP11A X1 : 3 蓝色 FSC11B X46 : 3 UFP11A X1 : 10.75蓝色 FSC11B X46 : 4 +24V XT2 : 50.75蓝色 FSC11B X46 : 5 0V XT2 : 94、电机线需要在扼流线圈上至少绕5圈(接地线不需绕)。

MM440滚床电机参数设置
1、快速调试参数：
P0003=3 专家级
P0010=1 开始快速调试
P0100=0 单位KW，频率50HZ
P0205=0 恒转矩
P0300=1 异步电机
P0304 电机额定电压
P0305 电机额定电流，如果是驱动多台电机，P9305值要大于所有电机P0307 电机额定功率，如果是驱动多台电机，P9307值要大于所有电机P0308 电机功率因素
P0309 电机额定效率
P0310 电机额定频率
P0311 电机额定速度
P0320=0 电机磁化电流
P0335=0 利用电机轴上风扇冷却
P0640=150 电机过载因子，额定电流百分比来限制电机额定电流
P0700=2 I/O 端子控制
P1000=3 固定频率
P1080=0 最小频率限制
P1082=50 最大频率限制
P1120=3 加速时间
P1121=3 减速时间
P1300=0 线性V/f控制
P3900=3 电机数据计算。

第一部分变频器的操作方法一、操作面板各部的名称：图１操作面板布置二、操作键的功能:1．LOCAＬ/ＲＥMOTE:用数字操作器运行（COＣAL)和用控制回路端子运行(ＲEMOTＥ)切换时按下，由参数（o２-01)可设定这个键的有效／无效.2．MENU：菜单键,按此键可进入参数设置。

3．ESC:按一下ESC键,则回到前一个状态。

4．JOG:操作器运行时的点动运行键。

5．FWD/REＶ:操作器运行时，运转方向切换键。

6．REＳET：设定参数数值时,选择操作位;故障发生时,作为故障复位键。

7．增加键:选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值(减少)时按下此键.9．ＤATA/ＥNTEＲ:各模式、功能、参数、设定值确认时按下此键.10．RUN：操作器运行时,按下此键起动变频器。

11．SＴOP:操作器运行时，按下此键停止变频器;控制回路端子运行时，由参数(ｏ２-０１）可以设定这个键的有效／无效.三、方式的切换按（ＭENU)键,表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时,按(DＡTA/ENTEＲ）键.从参数的读取、设定状态返回前一状态时,按(ESC）键。

具体操作如下图:图2 方式的切换四、操作举例把加速时间从１0。

0Sec变更为20.0Sec,请按以下顺序设定参数:五、在驱动方式下的操作在驱动方式下,可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数:U1—01 频率指令U１—02输出频率图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置,按检修上行或检修下行按钮,电梯将以检修速度上行或下行,观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

如有异常,按下表中的方法进行处理:运转方向不一致,速度正常调换输出三相中的任意二相，并调换旋转编码器的A、B相或二、运行速度的调整注：速度≤1.0m/s时单层速度和多层速度的设置值相同,预设值均为50。

星辉变频器设置一览表台达变频器型号：VFD--M 0404 0609 1212 1224编号设定参数定义设定范围p01 02 运转来源信号设定00：运转指令由数字操作控制（面板控制）02运转指令由外部端子控制键盘stop键无效（手柄控制）p03 400 最高操作频率选择50-400 HZ (有的电机是300，有的电机是400) p04 400 最大电压频率选择10.0-400 HZ (有的电机是300，有的电机是400) p05 220v 最高输出电压选择230：0.1-255v 460v: 0.1-510vp10 15 第一加速时间选择0.1-6000.0 sp11 15 第一减速时间选择0.1-6000.0 sp24 01 禁止反转功能设定00：可反转，01：禁止反转p36 ? 输出频率上限设定0.1-400.0 HZ (根据主轴电机最高频率设定) p37 ? 输出频率下限设定0.1-400.0 HZ (根据主轴电机最低频率设定) p52 ? 电机额定电流设定30-120.0%FLA(根据主轴电机额定电流设定) p64 00 开机画面显示选择00 显示实际运转频率Hp65 60 比例常数设定0.01-160.0 （出口产品设定）p76 00 参数设定00：所有参数可读可写，08：键盘锁定p148 02 电机极数02-20 （HSD的都是2极，星辰的换刀是4极）p52 设定方法=电机额定电流/变频器输出电流*100%P76改成09所有参数改成50hz时的出厂值。

台达变频器型号：VFD--B 1325A 1325编号设定参数定义设定范围00-03 01 H 输出频率00：频率指令,01:输出频率, 02:u使用者定义00-05 1.0 使用者定义比例设定0.01-160.0001-00 300 最高操作频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-01 300 电机额定频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-02 380 电机额定电压设定230v机种：0.1-255.0 460v机种：0.1-510v 01-07 100 输出频率上限设定01-120% (根据主轴电机最高频率设定) 01-09 15 第一加速时间设定0.01-3600.0 s01-10 15 第一减速时间设定0.01-3600.0 s01-23 00 加减速时间单位00：1秒，01：0.1秒，02：0.01秒02-01 02 第一运转指令来源00：由数字操作器输入控制（面板控制）02：由外部端子控制，键盘stop键无效（手柄控制）02-04 01 电机运转方向设定00：可反转，01：禁止反转，02：禁止正转02-05 01 二线三线式选择00：二线式(1),01:二线式(2),02:三线式07-00 110 电机额定电流设定30-120% (根据主轴电机额定电流设定) 07-04 02 电机极数02-10 （HSD的都是2极，星辰的换刀是4极）07-00设定方法=电机额定电流/变频器输出电流*100%加工中心，排刀8.0kw主轴电机，台达变频器型号：VFD--B编号设定参数定义设定范围00-03 01 H 输出频率00：频率指令,01:输出频率, 02:u使用者定义01-00 400 最高操作频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-01 400 电机额定频率设定50.0-400.00 HZ (有的电机是300，有的电机是400) 01-02 380 电机额定电压设定230v机种：0.1-255.0 460v机种：0.1-510v 01-07 100 输出频率上限设定01-120% (根据主轴电机最高频率设定) 01-09 5 第一加速时间设定0.01-3600.0 s01-10 5 第一减速时间设定0.01-3600.0 s01-23 00 加减速时间单位00：1秒，01：0.1秒，02：0.01秒02-00 01 第一运转频率指令来源00：由数字操作器输入控制01：由外部端子A VI输入模拟信号DC 0--+10v控制02-01 02 第一运转指令来源00：由数字操作器输入控制（面板控制）02：由外部端子控制，键盘stop键无效（手柄控制）02-04 01 电机运转方向设定00：可反转，01：禁止反转，02：禁止正转02-05 01 二线三线式选择00：二线式(1),01:二线式(2),02:三线式07-00 67 电机额定电流设定30-120% (根据主轴电机额定电流设定) 07-04 02 电机极数02-10 （HSD的都是2极，星辰的换刀是4极）07-05 02 电机参数自动测量设定00：无功能，01：自动测量R1(电机不转)，02：自动测量R1+无载测试（电机运转）07-06 自动测电机一次测电阻值R1 00-65535M欧姆08-00 90% 直流制动电流准位0-100%08-01 3 启动时直流制动时间0.0-60.0秒08-02 3 停止时直流制动时间0.0-60.0秒07-00设定方法=电机额定电流/变频器输出电流*100%（也可能设置：05-00；300 ；05-01 250 ；05-02 200 ；05-03 150 ；05-04 100 ；05-05 50；）00—02改成09参数改成50hz时的出厂值。

E700变频器参数设置表本文档为E700变频器的参数设置表，详细列出了各个参数的说明和可选值。

E700变频器是一种高性能的变频驱动器，可广泛应用于工业自动化控制系统中。

1. 基本参数设置参数说明可选值频率设定方式设置变频器的频率设定方式键盘/模拟信号/外部脉冲信号频率设定单位设置变频器的频率设定单位Hz/0.1Hz/0.01Hz频率上限限制设置变频器的频率上限限制0-400Hz频率下限限制设置变频器的频率下限限制0-400Hz加速时间设置变频器的加速时间0.1-6500s减速时间设置变频器的减速时间0.1-6500s起停时间设置变频器的起停时间0.1-6500s2. 运行控制参数设置参数说明可选值运行命令源设置变频器的运行命令源AI1/AI2/AI3/AI4/键盘出厂设定状态设置变频器的出厂设定状态停机/连续运行/常规运行/停机过热保护控制方式设置变频器的控制方式V/F控制/矢量控制运行指示模式设置变频器的运行指示模式上位机/本地运行指示输出设置变频器的运行指示输出打开/关闭出错指示输出设置变频器的出错指示输出打开/关闭3. 保护参数设置参数说明可选值过流保护设定设置变频器的过流保护设定0-200% 过压保护设定设置变频器的过压保护设定0-500V 低压保护设定设置变频器的低压保护设定0-500V 过载保护设定设置变频器的过载保护设定0-300%过热保护设定设置变频器的过热保护设定0-100°C4. 输入/输出端口参数设置参数说明可选值输入端口限定设置变频器的输入端口限定开启/关闭输出端口限定设置变频器的输出端口限定开启/关闭AI1输入功能设置变频器的AI1输入功能标准指定/不启用/AI1当前设定值AI2输入功能设置变频器的AI2输入功能标准指定/不启用/AI2当前设定值AO1输出功能设置变频器的AO1输出功能标准指定/无效/AI1当前设定值AO2输出功能设置变频器的AO2输出功能标准指定/无效/AI2当前设定值DO输出功能设置变频器的DO输出功能状态指示/频率反馈5. 网络通信参数设置参数说明可选值通信方式设置变频器的通信方式无通信/Modbus/Profibus/DeviceNet/Ethernet/IP通信波特率设置变频器的通信波特率2400/4800/9600/19200/38400/57600/115200通信地址设置变频器的通信地址0-255通信使能启用或禁用变频器的通信功能开启/关闭以上为E700变频器参数设置表，通过设置这些参数，使用者可以根据实际需求对变频器进行个性化配置，以达到最佳的工作效果。

台达变频器参数调整表
---
1. 常规参数
以下是常规的变频器参数，可根据实际需求进行调整：
2. 高级参数
高级参数可以进行更精确的调整，根据实际需要进行设置：
3. 调节参数注意事项
在调整变频器参数时，请注意以下事项：
- 熟悉变频器的功能和特性，确保能正确操作参数调节；
- 根据负载特点调整相应的参数，以适应不同工作环境和负载条件；
- 在调整参数前，务必先备份当前参数设置，以防止误操作造
成问题；
- 调整参数时，需小心谨慎，逐步试验，避免产生不可逆的损坏；
- 调节参数后，进行全面测试，确保变频器在正常范围内稳定
工作。

4. 总结
在使用台达变频器时，合理调整参数是保证其正常运行和性能
优化的关键。

通过本参数调整表，您可以根据实际需求和负载特性，对变频器进行合理调节，以达到最好的操作效果。

请注意在调整参数时的安全规范，遵守操作手册和相关的安全
要求，确保工作安全和设备稳定性。

---。

汇川变频器580参数设置表一、基本参数设置1. 输入电压：根据实际需求选择合适的输入电压，通常为220V或380V。

2. 输出电压：根据驱动设备的电压要求设置输出电压，确保设备正常运行。

3. 输出频率：根据工艺需求和设备要求设置输出频率，通常范围为0-400Hz。

4. 输出功率：根据所驱动的设备功率需求设置输出功率，确保变频器能够满足设备的工作要求。

5. 控制方式：可选择V/F控制、空间矢量控制或无传感器矢量控制等控制方式，根据实际需求进行设置。

二、运行参数设置1. 加速时间：设置设备从停止状态加速到额定转速所需要的时间，根据设备特性和工艺要求进行设置。

2. 减速时间：设置设备从额定转速减速到停止状态所需要的时间，确保设备的安全停机。

3. 过载能力：根据设备的负载特性和工作环境设置变频器的过载能力，确保设备的正常运行。

4. 输出电流限制：根据设备的额定电流设置输出电流限制，防止设备因超载而损坏。

5. 输出频率限制：根据设备的工作要求和保护需求设置输出频率限制，防止设备工作在超出范围的频率下而受损。

三、保护参数设置1. 过流保护：设置过流保护阈值，当输出电流超过设定值时，及时切断输出，保护设备不受损坏。

2. 过压保护：设置过压保护阈值，当输出电压超过设定值时，及时切断输出，保护设备不受损坏。

3. 欠压保护：设置欠压保护阈值，当输出电压低于设定值时，及时切断输出，保护设备不受损坏。

4. 过载保护：设置过载保护阈值，当输出功率超过设定值时，及时切断输出，保护设备不受损坏。

5. 过热保护：设置过热保护阈值，当变频器温度超过设定值时，及时切断输出，保护设备不受损坏。

四、控制参数设置1. PID参数设置：当需要通过变频器控制设备的温度、压力等参数时，可以设置PID参数，实现精确控制。

2. 多速控制：根据设备的工艺要求，设置多个输出频率，实现设备在不同工况下的控制。

3. 启停方式：可以设置启停方式，如按键启停、外部信号启停等，方便根据实际需要控制设备的启停。
