红外线传感器在障碍物远近检测中的应用

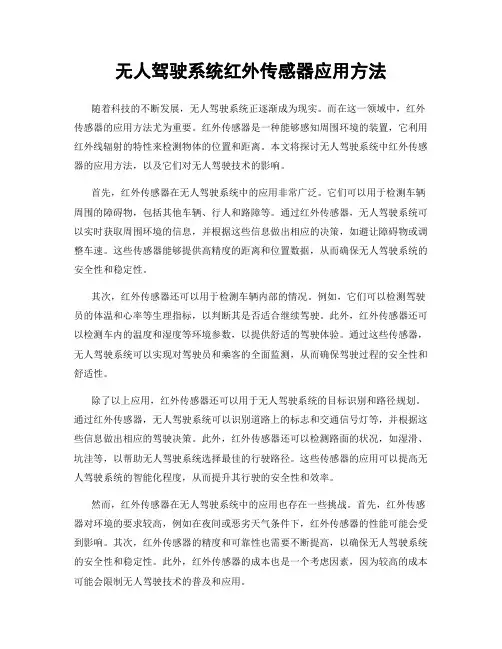

无人驾驶系统红外传感器应用方法随着科技的不断发展，无人驾驶系统正逐渐成为现实。

而在这一领域中，红外传感器的应用方法尤为重要。

红外传感器是一种能够感知周围环境的装置，它利用红外线辐射的特性来检测物体的位置和距离。

本文将探讨无人驾驶系统中红外传感器的应用方法，以及它们对无人驾驶技术的影响。

首先，红外传感器在无人驾驶系统中的应用非常广泛。

它们可以用于检测车辆周围的障碍物，包括其他车辆、行人和路障等。

通过红外传感器，无人驾驶系统可以实时获取周围环境的信息，并根据这些信息做出相应的决策，如避让障碍物或调整车速。

这些传感器能够提供高精度的距离和位置数据，从而确保无人驾驶系统的安全性和稳定性。

其次，红外传感器还可以用于检测车辆内部的情况。

例如，它们可以检测驾驶员的体温和心率等生理指标，以判断其是否适合继续驾驶。

此外，红外传感器还可以检测车内的温度和湿度等环境参数，以提供舒适的驾驶体验。

通过这些传感器，无人驾驶系统可以实现对驾驶员和乘客的全面监测，从而确保驾驶过程的安全性和舒适性。

除了以上应用，红外传感器还可以用于无人驾驶系统的目标识别和路径规划。

通过红外传感器，无人驾驶系统可以识别道路上的标志和交通信号灯等，并根据这些信息做出相应的驾驶决策。

此外，红外传感器还可以检测路面的状况，如湿滑、坑洼等，以帮助无人驾驶系统选择最佳的行驶路径。

这些传感器的应用可以提高无人驾驶系统的智能化程度，从而提升其行驶的安全性和效率。

然而，红外传感器在无人驾驶系统中的应用也存在一些挑战。

首先，红外传感器对环境的要求较高，例如在夜间或恶劣天气条件下，红外传感器的性能可能会受到影响。

其次，红外传感器的精度和可靠性也需要不断提高，以确保无人驾驶系统的安全性和稳定性。

此外，红外传感器的成本也是一个考虑因素，因为较高的成本可能会限制无人驾驶技术的普及和应用。

综上所述，红外传感器在无人驾驶系统中的应用方法十分重要。

它们可以用于检测车辆周围的障碍物、监测驾驶员和乘客的情况、识别道路标志和交通信号灯等。

vjc红外测障模块使用说明VJC红外测障模块是一种用于实现物体检测和障碍物避免的传感器模块。

它使用红外线信号进行测量，能够精确地探测物体的距离和方向。

在这篇使用说明中，我们将介绍如何正确地使用VJC红外测障模块。

1.模块的连接首先，我们需要将VJC红外测障模块连接到我们的硬件平台上。

模块有四个引脚：VCC、GND、OUT、EN。

VCC和GND需要连接到供电电源上，OUT需要连接到我们的控制引脚上，EN是模块的使能引脚，可以选择是否使用。

根据我们的硬件平台和需求，正确地连接这些引脚。

2.基本工作原理VJC红外测障模块工作的基本原理是利用红外线发射管和接收管之间的反射来检测物体的存在。

红外线发射管发射出红外线，当有物体遮挡时，红外线将被反射回来并被接收管接收到。

模块通过测量接收到的红外线的强度来判断物体的存在和距离。

3.输出信号处理VJC红外测障模块的输出信号是模拟信号，通常是一个电压值。

我们需要将这个电压值进行适当的处理，以便于我们的控制系统进行进一步的判断和控制。

可以使用模拟转数字转换器（ADC）将模拟信号转换为数字信号，并根据一定的阈值进行判断。

4.阈值的确定阈值的确定非常重要，它决定了我们对物体存在与否的判断。

我们需要根据实际情况和需求，通过一些实验来确定适合的阈值。

一般情况下，可以通过阈值的上下限来判断物体的存在与否。

5.应用场景VJC红外测障模块广泛用于各种物体检测和障碍物避免的场景。

例如，可以将模块安装在机器人上，用于检测前方是否有障碍物，并进行避让。

同时，也可以应用在门禁系统中，检测门口是否有人或物体进入。

6.注意事项在使用VJC红外测障模块时，需要注意以下事项：-确保正确连接模块的引脚，避免短路或连接错误。

-在使用过程中保持模块表面的光洁，避免物体或尘土的附着影响测量结果。

-在使用时应注意避免遮挡模块红外线的发射和接收，避免干扰信号的正常工作。

7.总结VJC红外测障模块是一种用于物体检测和障碍物避免的传感器模块。

距离传感器的原理及其应用引言距离传感器是一种常用的电子器件，用于测量物体与传感器之间的距离。

它可以通过不同的原理来实现距离测量，如超声波、激光、红外线等。

本文将介绍距离传感器的原理及其常见的应用场景。

超声波传感器超声波传感器是一种通过发送和接收声波来测量距离的传感器。

它包括一个发射器和一个接收器，发射器会发出超声波脉冲，接收器会接收到被物体反射的超声波，并计算出物体与传感器之间的距离。

超声波传感器适用于需要测量较长距离的场景，但其测量精度受到环境的影响较大。

以下是超声波传感器的一些应用场景： - 自动停车系统：超声波传感器可以测量汽车与障碍物之间的距离，帮助驾驶员进行停车操作。

- 工业自动化：超声波传感器可以用于检测物体的位置，实现自动化控制，例如流水线上的物体检测。

- 避障机器人：超声波传感器可以帮助机器人感知周围环境，并避免与障碍物碰撞。

激光传感器激光传感器是一种使用激光束来测量物体与传感器之间距离的传感器。

它通过发射一束激光并测量激光束从传感器到物体的时间来计算距离。

激光传感器具有较高的测量精度和较小的测量范围，适用于需要高精度距离测量的场景。

以下是激光传感器的一些应用场景： - 三维扫描：激光传感器可以用于扫描物体的表面，生成物体的三维模型，广泛应用于工业设计和制造领域。

- 环境感知：激光传感器可以帮助机器人感知环境中的物体，并进行路径规划和避障操作。

- 精确测距：激光传感器可以在建筑工地等场景中进行精确的距离测量，帮助工人进行施工和定位。

红外线传感器红外线传感器是一种通过测量被物体反射的红外线来测量距离的传感器。

它通过发射红外线并接收被物体反射后的红外线来计算距离。

红外线传感器适用于需要测量较短距离的场景，例如反射式红外线传感器的测量范围通常为几厘米到几米。

以下是红外线传感器的一些应用场景： - 接近传感器：红外线传感器可以用于检测物体是否靠近传感器，例如自动门感应器和触摸屏幕上的接近传感器。

红外避障传感器原理
红外避障传感器是一种常用的传感器，它可以通过检测红外线来感知障碍物的
存在，从而实现避障的功能。

其原理主要基于红外线的发射和接收。

首先，红外避障传感器内部包含红外发射器和红外接收器。

红外发射器会不断
地发射红外线，而红外接收器则会接收这些红外线。

当没有障碍物时，红外线会直线传播并被接收器接收；而当有障碍物挡住红外线时，接收器就无法接收到红外线。

这时，传感器就会发出信号，从而实现避障的功能。

其次，红外避障传感器的工作原理是基于红外线的特性。

红外线是一种电磁波，它的波长比可见光长，人眼无法看到。

而红外避障传感器就是利用了这一点。

当有障碍物挡住红外线时，传感器就会感知到障碍物的存在，从而及时采取相应的措施，比如停止前进或改变方向，以避免碰撞。

此外，红外避障传感器还可以通过测量红外线的反射来判断障碍物的距离。

当
红外线照射到障碍物表面时，会发生反射，传感器可以通过测量反射的强度来判断障碍物的距离远近。

这样，机器人或其他设备就可以根据这些信息来调整自己的运动轨迹，实现避障的目的。

总的来说，红外避障传感器的原理是基于红外线的发射和接收，通过检测红外
线的存在与否以及反射强度来感知障碍物的存在和距离，从而实现避障的功能。

它在机器人、智能家居等领域有着广泛的应用，是一种非常重要的传感器。

希望本文能对大家对红外避障传感器的原理有所了解。

二．红外避障传感器1.避障传感器主要包括：超声波避障传感器，红外避障传感器，激光避障传感器等等。

考虑到发射光线是光，可以希望在相当短的时间内获得较多的红外传感器测量值以及测距范围较近，大致为30cm以内，所以我们选择红外避障传感器安装在机器人上。

2.红外避障传感器的优点：（1）环境适应性好，在夜间和恶劣气象条件下的工作能力优于可见光；（2）被动式工作，隐蔽性好，不易被干扰；（3）靠目标和背景之间各部分的温度和发射率形成的红外辐射差进行探测，因而识别伪装目标的能力优于可见光；（4）红外系统的体积小、质量轻、功耗低；（5）不受电磁波的干扰、非噪声源、可实现非接触性测量。

3.4.（1检测（2式中（3即光生（4红外发射二极管分为很多种。

红外发射二极管一般按峰值波长（λp）主要为：850nm、870nm、880nm、940nm、980nm，现在市场上使用较多为850nm和940nm两种。

本次设计所使用的是峰值波长为940nm的红外发射二极管。

940nm红外发射二极管优点：光强度高，响应速度快，可用脉冲驱动，无色透明环氧树脂。

其主要应用领域：红外遥控系统，红外探测系统，红外幕墙保安系统，磁带、光盘监测器，光电开关/光传感器，主动红外夜视仪，电脑、手机等便携设备的红外数据传输系统。

在使用红外发射二极管时，发射管的辐射强度(Power)与输入电流(If)成正比。

辐射强度：Power(单位:W,W/sr,W/cm2)，用以表示红外线发光二极管(IR)其辐射红外线能量之大小。

发射距离与辐射强度(Power)成正比。

W/sr：表示红外线辐射强度的单位，为IR发射红外线光之单位立体角(sr)所辐射出的光功率的大小。

W/cm2：表示照度的单位，为sensor单位面积(cm2)所接收IR发射之辐射功率的大小。

半功率角：2θ?指红外线二极管其上下或左右两边所辐射出之红外线强度为该组件最大辐射强度的50%时，其上下或左右两边所夹的角度称为半功率角。

红外避障原理
红外避障技术是一种利用红外线传感器来检测前方障碍物并进行相应控制的技术。

它主要应用于智能家居、智能车辆、机器人等领域，通过红外线传感器的工作原理，实现对障碍物的检测和避让，从而提高设备的智能化和安全性。

红外线传感器是通过发射红外线来探测周围环境的传感器，它的工作原理是利用红外线的反射和吸收特性。

当红外线遇到障碍物时，会被障碍物反射或吸收，传感器接收到的信号就会发生变化，从而判断出是否有障碍物存在。

在红外避障技术中，通常会使用红外发射器和红外接收器配合工作。

红外发射器会发射一束红外线，然后红外接收器会接收到反射回来的红外线。

通过测量反射回来的红外线的强度和时间，就可以判断出障碍物的距离和位置。

红外避障技术的原理比较简单，但是在实际应用中需要考虑一些因素。

首先是环境因素，不同的环境会对红外线的传播产生影响，比如光照强度、温度等因素都会影响红外线的传播和接收。

其次是障碍物的特性，不同的材质和颜色的障碍物对红外线的反射和吸收也会有所不同。

为了提高红外避障技术的准确性和稳定性，通常会采用一些辅助手段，比如滤波器、增益控制、信号处理等技术来对传感器的信号进行处理和优化。

同时，还可以通过多传感器融合的方式来提高避障系统的性能，比如结合超声波、激光雷达等传感器来实现更精准的障碍物检测和定位。

总的来说，红外避障技术是一种简单而有效的障碍物检测和避让技术，它通过利用红外线传感器的工作原理，实现对障碍物的快速检测和响应。

在未来的智能化领域，红外避障技术将会得到更广泛的应用和发展。

红外测距原理及应用红外测距是利用红外线传感技术来测量距离的一种方法。

红外线是电磁波的一种，具有不可见、具有较强穿透力、在大气中传播损耗较小等特点。

红外测距的原理主要基于红外线的反射定律和光电转换原理。

红外传感器向目标对象发射红外线，当红外线照射到目标对象上时，有一部分红外线会被目标对象表面反射回来，传感器通过接受到的反射红外线信号来计算目标对象与传感器之间的距离。

红外测距的原理可以分为三个基本步骤：红外线发射、反射和接收。

首先是红外线发射。

传感器中的发射器会产生红外线，一般发射频率为30kHz 至60kHz。

红外线具有较高的频率，因此可以穿透空气并照射到目标对象上。

接下来是反射。

当红外线照射到目标对象上时，有一部分红外线会被目标对象表面反射回来。

反射的程度取决于目标对象表面的材料、颜色和形状等因素。

最后是接收。

反射的红外线信号会被传感器中的接收器接收到。

接收器将接收到的信号转换为电信号。

通过对这个电信号的处理和分析，可以计算出目标对象与传感器之间的距离。

红外测距技术具有广泛的应用。

以下是一些常见的应用场景：1. 自动驾驶车辆：红外测距可以用于自动驾驶车辆中的障碍物检测和避障任务。

通过红外传感器，车辆可以感知到周围障碍物的距离和位置，从而及时做出应对措施。

2. 安防监控：红外测距在安防监控领域有着广泛的应用。

通过红外传感器，可以实现对人体或车辆的距离测量和移动侦测，从而提供更加准确的安防监控。

3. 智能家居：红外测距可以应用于智能家居系统中的人体检测和手势控制。

通过红外传感器，可以感知到人体的位置和动作，从而实现灯光、电器等设备的自动控制。

4. 工业自动化：红外测距广泛应用于工业自动化控制系统中，如机器人操作、物料输送等领域。

通过红外传感器，可以实现对工件、设备等物体的距离测量和位置检测。

5. 医疗保健：红外测距技术在医疗保健领域也有着重要的应用。

例如，通过红外传感器测量体温、心率等生理指标，可以实现非接触式的健康监测。

扫地机器人的红外避障技术扫地机器人的出现极大地方便了人们的生活。

它们可以自动地清扫房间、吸尘、拖地等，无需人工干预。

其中，红外避障技术是扫地机器人关键的功能之一。

本文将探讨扫地机器人的红外避障技术，并分析其原理和应用。

一、红外避障技术的原理红外避障技术是利用红外传感器感知前方障碍物并做出相应的反应。

扫地机器人通过装配在机器人正面或四周的红外传感器，实时监测周围环境。

红外传感器会发射一束红外线，当遇到物体时，物体会反射红外线返回传感器。

通过测量红外线的强度及返回时间，扫地机器人可以判断障碍物的距离和尺寸。

一般来说，返回时间越短，距离越近，机器人就会做出相应的避障动作。

二、红外避障技术的应用红外避障技术在扫地机器人中有多种应用。

下面将分别介绍在导航和避障方面的应用。

1. 导航扫地机器人可以借助红外避障技术进行导航，确保其能够准确无误地清扫每一个角落。

红外传感器可以帮助机器人探测并跟踪墙壁、家具等固定物体的位置，从而使机器人在室内环境中具备定位和导航能力。

2. 避障扫地机器人必须具备避障能力，以免碰撞或卡住障碍物。

红外避障技术可以及时感知到遇到的障碍物，并让机器人采取相应的动作避免碰撞。

例如，当机器人检测到前方有障碍物靠近时，它可以自动改变方向或停下来等待。

三、红外避障技术的优势红外避障技术在扫地机器人中具有以下几个优势：1. 高灵敏度: 红外传感器对周围环境变化的感知非常敏锐，能够快速、准确地检测障碍物。

2. 快速响应: 由于红外线传输速度非常快，扫地机器人能够在瞬间感知到障碍物并做出相应的反应，避免碰撞。

3. 低能耗: 红外传感器的功耗较低，使得扫地机器人在长时间工作时能够更加高效地利用电量。

4. 适应性强: 红外线能够穿透一些薄的材料，如窗帘，从而在不同的环境下实现避障，适应性更强。

四、红外避障技术的局限性红外避障技术在应用中也存在一些局限性。

1. 距离限制: 红外传感器的探测距离有限，一般在几米以内。

模块描述该传感器模块对环境光线适应能力强，其具有一对红外线发射与接收管，发射管发射出一定频率的红外线，当检测方向遇到障碍物（反射面）时，红外线反射回来被接收管接收，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），可通过电位器旋钮调节检测距离，有效距离范围 2～30cm，工作电压为3.3V-5V。

该传感器的探测距离可以通过电位器调节、具有干扰小、便于装配、使用方便等特点，可以广泛应用于机器人避障、避障小车、流水线计数及黑白线循迹等众多场合。

模块参数说明1 当模块检测到前方障碍物信号时，电路板上绿色指示灯点亮电平，同时OUT端口持续输出低电平信号,该模块检测距离2～30cm，检测角度35°，检测距离可以通过电位器进行调节，顺时针调电位器，检测距离增加；逆时针调电位器，检测距离减少。

2、传感器主动红外线反射探测,因此目标的反射率和形状是探测距离的关键。

其中黑色探测距离最小,白色最大;小面积物体距离小,大面积距离大。

3、传感器模块输出端口OUT可直接与单片机IO口连接即可，也可以直接驱动一个5V继电器；连接方式：VCC-VCC;GND-GND;OUT-IO4、比较器采用LM393，工作稳定；5、可采用3-5V直流电源对模块进行供电。

当电源接通时，红色电源指示灯点亮；6、具有3mm的螺丝孔，便于固定、安装；7、电路板尺寸：3.2CM*1.4CM8、每个模块在发货已经将阈值比较电压通过电位器调节好，非特殊情况，请勿随意调节电位器。

模块接口说明1 VCC 外接3.3V-5V电压（可以直接与5v单片机和3.3v单片机相连）2 GND 外接GND3 OUT 小板数字量输出接口（0和1）发货清单1 如图所示壁障传感器模块一块。

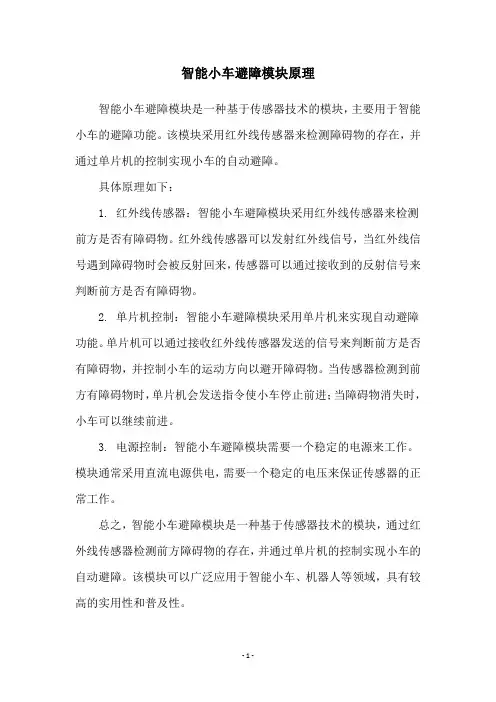

智能小车避障模块原理
智能小车避障模块是一种基于传感器技术的模块，主要用于智能小车的避障功能。

该模块采用红外线传感器来检测障碍物的存在，并通过单片机的控制实现小车的自动避障。

具体原理如下：
1. 红外线传感器：智能小车避障模块采用红外线传感器来检测前方是否有障碍物。

红外线传感器可以发射红外线信号，当红外线信号遇到障碍物时会被反射回来，传感器可以通过接收到的反射信号来判断前方是否有障碍物。

2. 单片机控制：智能小车避障模块采用单片机来实现自动避障功能。

单片机可以通过接收红外线传感器发送的信号来判断前方是否有障碍物，并控制小车的运动方向以避开障碍物。

当传感器检测到前方有障碍物时，单片机会发送指令使小车停止前进；当障碍物消失时，小车可以继续前进。

3. 电源控制：智能小车避障模块需要一个稳定的电源来工作。

模块通常采用直流电源供电，需要一个稳定的电压来保证传感器的正常工作。

总之，智能小车避障模块是一种基于传感器技术的模块，通过红外线传感器检测前方障碍物的存在，并通过单片机的控制实现小车的自动避障。

该模块可以广泛应用于智能小车、机器人等领域，具有较高的实用性和普及性。

- 1 -。
