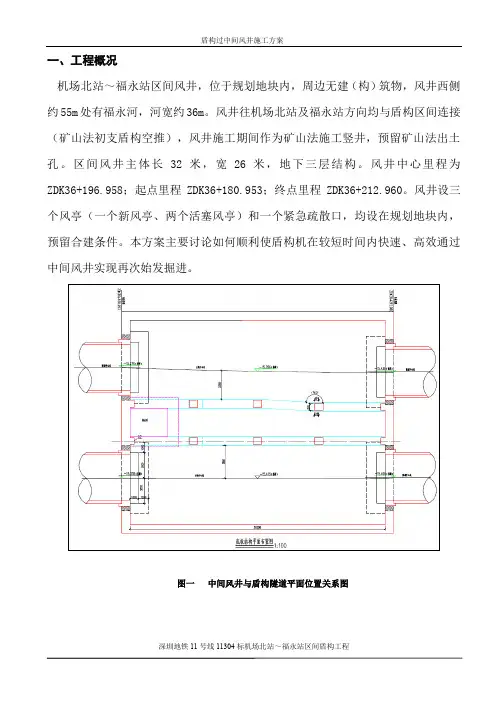

一、工程概况机场北站～福永站区间风井，位于规划地块内，周边无建（构）筑物，风井西侧约55m处有福永河，河宽约36m。
风井往机场北站及福永站方向均与盾构区间连接（矿山法初支盾构空推），风井施工期间作为矿山法施工竖井，预留矿山法出土孔。
区间风井主体长32米，宽26米，地下三层结构。
风井中心里程为ZDK36+196.958；起点里程ZDK36+180.953；终点里程ZDK36+212.960。
风井设三个风亭（一个新风亭、两个活塞风亭）和一个紧急疏散口，均设在规划地块内，预留合建条件。
本方案主要讨论如何顺利使盾构机在较短时间内快速、高效通过中间风井实现再次始发掘进。
图一中间风井与盾构隧道平面位置关系图图二盾构隧道与风井相对位置剖面图二、洞门加固方案盾构机在到达中风井前，为了维持隧道与风井接口处地层的稳定，避免盾构机到达时因地下水流失而导致地面塌方或塌陷，必须根据实际情况对盾构到达中风井段进行地基处理。
方案一:1）加固方法中间风井盾构洞门加固段采用Φ108大管棚辅助施工。
2）长管棚加固施工工艺⑴管棚布置如管棚布置图所示。
管棚孔口位置在盾构拱部120°范围内，纵向16-22m(根据岩石深度)进行管棚注浆，开挖轮廓线外放300mm位置布置，管棚环向中心间距300mm。
（可根据地质情况适当调整，以保证盾构机顺利到达为准），外插角约1°。
⑵注浆管棚采用Φ108mm，壁厚6mm的无缝钢管，分节安装,两节之间用丝扣连接，注浆钢管上钻注浆孔，孔径Φ10mm，孔间距200mm，呈梅花型布置。
钢管尾部（孔口段）2.0m不钻花孔作为止浆段。
(图三中间风井管棚布置图)图三中间风井管棚布置图⑶浆液采用水泥砂浆，初拟参数：水泥浆水灰比0.8:1～1:1，注浆压力：采用0.2～0.4MPa，施工中应据实际地质情况，并通过试验确定有关施工参数。
⑷从管棚导向管按设计钻孔,钻孔时将钢管随钻头一起钻入地层内,当达到设计深度后停机。
北京地铁号线达广区间风井及风道施工方案一、项目背景北京地铁号线达广区间是连接北京市丰台区达官营与广安门两个重要地铁站的一段重要区间。
为了改善乘客乘坐体验，该区间将进行风井及风道施工，以提供更好的通风系统，确保乘客的安全和舒适。
二、施工目标本次施工的目标是改造并增加达广区间的风井和风道系统，以满足地铁线路运营的通风要求，并确保一定的安全性。
三、施工内容1.风井的建设：根据工程需要，在达广区间选取几个合适的位置建设风井。
风井的位置将根据施工设计方案的要求，在达广区间站点之间均匀分布。
风井的设计将考虑地质、地下管线和其他地铁线路等多种因素，以确保施工的稳定性和安全性。
2.风道的铺设：在风井建设完成后，将进行风道的铺设工作。
风道将沿着达广区间的线路布置，以连接各个风井。
风道的设计和铺设将考虑通风效果、施工难度和安全性等因素。
3.通风系统的安装：完成风井和风道的建设后，将安装通风系统。
通风系统将包括风机、空调设备和排气系统等。
通风系统的设计和安装将符合国家和地铁行业的标准，以保证乘客乘坐的舒适性和安全性。
四、施工流程1.前期准备：确定风井和风道施工的具体位置和数量，并进行详细设计。
同时，组织施工人员和材料，确保施工顺利进行。
2.风井施工：根据设计要求，在达广区间选取合适的位置，进行风井的建设。
风井施工将根据地下管道和其他地质情况，采取合适的方法和技术，确保施工质量。
3.风道铺设：在风井建设完成后，将开始风道的铺设工作。
根据设计要求和现场实际情况，采取适当的方案进行风道的布置。
4.通风系统安装：完成风井和风道的建设和铺设后，将进行通风系统的安装工作。
根据设计要求，按照地铁行业的标准进行通风系统的选材、安装和调试。
5.施工验收：在通风系统安装完成后，进行施工验收工作。
验收内容包括风井和风道的质量、通风系统的运行情况等。
确保施工质量符合相关标准和要求。
五、施工安全措施1.制定施工计划和方案，确保施工过程合理有序。
一、工程概况机场北站～福永站区间风井，位于规划地块内，周边无建（构）筑物，风井西侧约55m处有福永河，河宽约36m。
风井往机场北站及福永站方向均与盾构区间连接（矿山法初支盾构空推），风井施工期间作为矿山法施工竖井，预留矿山法出土孔。
区间风井主体长32米，宽26米，地下三层结构。
风井中心里程为ZDK36+196.958；起点里程ZDK36+180.953；终点里程ZDK36+212.960。
风井设三个风亭（一个新风亭、两个活塞风亭）和一个紧急疏散口，均设在规划地块内，预留合建条件。
本方案主要讨论如何顺利使盾构机在较短时间内快速、高效通过中间风井实现再次始发掘进。
图一中间风井与盾构隧道平面位置关系图图二盾构隧道与风井相对位置剖面图二、洞门加固方案盾构机在到达中风井前，为了维持隧道与风井接口处地层的稳定，避免盾构机到达时因地下水流失而导致地面塌方或塌陷，必须根据实际情况对盾构到达中风井段进行地基处理。
方案一:1）加固方法中间风井盾构洞门加固段采用Φ108大管棚辅助施工。
2）长管棚加固施工工艺⑴管棚布置如管棚布置图所示。
管棚孔口位置在盾构拱部120°范围内，纵向16-22m(根据岩石深度)进行管棚注浆，开挖轮廓线外放300mm位置布置，管棚环向中心间距300mm。
（可根据地质情况适当调整，以保证盾构机顺利到达为准），外插角约1°。
⑵注浆管棚采用Φ108mm，壁厚6mm的无缝钢管，分节安装,两节之间用丝扣连接，注浆钢管上钻注浆孔，孔径Φ10mm，孔间距200mm，呈梅花型布置。
钢管尾部（孔口段）2.0m不钻花孔作为止浆段。
(图三中间风井管棚布置图)图三中间风井管棚布置图⑶浆液采用水泥砂浆，初拟参数：水泥浆水灰比0.8:1～1:1，注浆压力：采用0.2～0.4MPa，施工中应据实际地质情况，并通过试验确定有关施工参数。
⑷从管棚导向管按设计钻孔,钻孔时将钢管随钻头一起钻入地层内,当达到设计深度后停机。
盾构过中间风井施工方案(机福区间)一、工程概况机场北站～福永站区间风井，位于规划地块内，周边无建（构）筑物，风井西侧约55m处有福永河，河宽约36m。
风井往机场北站及福永站方向均与盾构区间连接（矿山法初支盾构空推），风井施工期间作为矿山法施工竖井，预留矿山法出土孔。
区间风井主体长32米，宽26米，地下三层结构。
风井中心里程为ZDK36+196.958；起点里程ZDK36+180.953；终点里程ZDK36+212.960。
风井设三个风亭（一个新风亭、两个活塞风亭）和一个紧急疏散口，均设在规划地块内，预留合建条件。
本方案主要讨论如何顺利使盾构机在较短时间内快速、高效通过中间风井实现再次始发掘进。
图一中间风井与盾构隧道平面位置关系图图二盾构隧道与风井相对位置剖面图二、洞门加固方案盾构机在到达中风井前，为了维持隧道与风井接口处地层的稳定，避免盾构机到达时因地下水流失而导致地面塌方或塌陷，必须根据实际情况对盾构到达中风井段进行地基处理。
方案一:1）加固方法中间风井盾构洞门加固段采用Φ108大管棚辅助施工。
2）长管棚加固施工工艺⑴管棚布置如管棚布置图所示。
管棚孔口位置在盾构拱部120°范围内，纵向16-22m(根据岩石深度)进行管棚注浆，开挖轮廓线外放300mm位置布置，管棚环向中心间距300mm。
（可根据地质情况适当调整，以保证盾构机顺利到达为准），外插角约1°。
⑵注浆管棚采用Φ108mm，壁厚6mm的无缝钢管，分节安装,两节之间用丝扣连接，注浆钢管上钻注浆孔，孔径Φ10mm，孔间距200mm，呈梅花型布置。
钢管尾部（孔口段）2.0m不钻花孔作为止浆段。
(图三中间风井管棚布置图)图三中间风井管棚布置图⑶浆液采用水泥砂浆，初拟参数：水泥浆水灰比0.8:1～1:1，注浆压力：采用0.2～0.4MPa，施工中应据实际地质情况，并通过试验确定有关施工参数。
⑷从管棚导向管按设计钻孔,钻孔时将钢管随钻头一起钻入地层内,当达到设计深度后停机。
