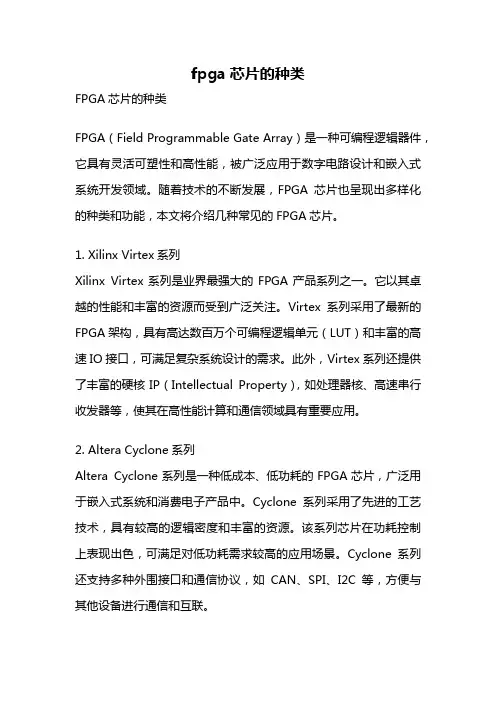

fpga芯片的种类FPGA芯片的种类FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，它具有灵活可塑性和高性能，被广泛应用于数字电路设计和嵌入式系统开发领域。

随着技术的不断发展，FPGA芯片也呈现出多样化的种类和功能，本文将介绍几种常见的FPGA芯片。

1. Xilinx Virtex系列Xilinx Virtex系列是业界最强大的FPGA产品系列之一。

它以其卓越的性能和丰富的资源而受到广泛关注。

Virtex系列采用了最新的FPGA架构，具有高达数百万个可编程逻辑单元（LUT）和丰富的高速IO接口，可满足复杂系统设计的需求。

此外，Virtex系列还提供了丰富的硬核IP（Intellectual Property），如处理器核、高速串行收发器等，使其在高性能计算和通信领域具有重要应用。

2. Altera Cyclone系列Altera Cyclone系列是一种低成本、低功耗的FPGA芯片，广泛用于嵌入式系统和消费电子产品中。

Cyclone系列采用了先进的工艺技术，具有较高的逻辑密度和丰富的资源。

该系列芯片在功耗控制上表现出色，可满足对低功耗需求较高的应用场景。

Cyclone系列还支持多种外围接口和通信协议，如CAN、SPI、I2C等，方便与其他设备进行通信和互联。

3. Lattice iCE系列Lattice iCE系列是一种超低功耗的FPGA芯片，适用于移动设备和便携式电子产品。

iCE系列采用了极小的封装和低功耗设计，能够在极端环境下提供可靠的性能。

该系列芯片具有快速启动和低功耗特性，适合应用于电池供电的场景。

iCE系列还具有较高的集成度和资源利用率，可满足对系统复杂度和成本要求较高的应用。

4. Intel Stratix系列Intel Stratix系列是一种高性能、高密度的FPGA芯片，由英特尔（Intel）公司推出。

Stratix系列采用了英特尔的最新工艺技术，具有卓越的性能和可靠性。

1.第一章：FPGA/CPLD简介●FPGA一般是基于SRAM工艺的，其基于可编程逻辑单元通常是由查找表（LUT，look up table）和寄存器（register）组成。

其中内部的查找表通常是4输入的，查找表一般完成纯组合逻辑功能；●Xilinx可编程逻辑单元叫做slice，它由上下两部分组成，每部分都由一个register加上一个LUT组成，被称为LC（logic cell，逻辑单元），两个LC之间有一些共用逻辑，可以完成LC之间的配合工作与级连；●Altera可编程逻辑单元叫做LE（Logic Element，逻辑单元），由一个register加上一个LUT构成；Lattice的底层逻辑单元叫做PFU（programmable Function unit，可编程功能单元），它由8个LUT和9个register组成。

●Ram和dpram/spram/伪双口RAM，CAM（content addressable memory）。

Fpga中其实没有专业的rom硬件资源，实现ROM是对RAM赋初置，并且保存此初值●CAM，即内容地址储存器，在其每个存储单元都包含了一个内嵌的比较逻辑，写入cam的数据会和其内部存储的每一个数据进行比较，并返回与端口数据相同的所以内部数据的地址。

总结：RAM是一种根据地址读/写数据的存储单元；而CAM 和RAM恰恰相反，它返回的是与端口数据相匹配的内部地址。

使用很广，比如路由器中的地址交换表等等●Xilinx块ram大小是4kbit和18kbit两种结构。

Lattice块ram是9kbit●分布式ram适合用于多块小容量的ram的设计；●Dll（delay-locked loop）延迟锁定回环或者pll（phase locked loop）锁相环，可以用以完成时钟的高精度，地抖动的倍频/分频/占空比调整/移相等功能。

Xilinx主要集成的是DLL，叫做CLKDLL，在高端的FPGA中，CLKDLL的增强型模块为DCM （digital clock manager，数字时钟管理模块）。

目前FPGA芯片仍是基于查找表技术的，但其概念和性能已经远远超出查找表技术的限制，并且整合了常用功能的硬核模块（如块RAM、时钟管理和DSP）。

图1-1所示为Xilinx公司FPGA的内部结构示意图（由于不同系列的应用场合不同，所以内部结构会有一定的调整），从中可以看出FPGA芯片主要由 6部分组成：可编程输入输出单元、基本可编程逻辑单元、完整的时钟管理、嵌入块式RAM、丰富的布线资源、内嵌的底层功能单元和内嵌专用硬件模块。

图1-1 FPGA芯片的内部结构每个模块的功能如下：1．可编程输入输出单元（IOB）可编程输入/输出单元简称I/O单元，是芯片与外界电路的接口部分，完成不同电气特性下对输入/输出信号的驱动与匹配要求，提供输入缓冲、输出驱动、接口电平转换、阻抗匹配以及延迟控制等功能，其一般示意结构如图1-2所示。

FPGA内的I/O按组分类，每组都能够独立地支持不同的I/O标准。

通过软件的灵活配置，可适配不同的电气标准与I/O物理特性，可以调整驱动电流的大小，可以改变上、下拉电阻。

目前，I/O口的频率也越来越高，一些高端的FPGA 通过DDR寄存器技术可以支持高达2Gbps的数据速率。

外部输入信号可以通过IOB模块的存储单元输入到FPGA的内部，也可以直接输入FPGA 内部。

当外部输入信号经过IOB模块的存储单元输入到FPGA内部时，其保持时间（Hold Time）的要求可以降低，通常默认为0。

为了便于管理和适应多种电器标准，FPGA的IOB被划分为若干个组（bank），每个bank的接口标准由其接口电压VCCO决定，一个bank只能有一种VCCO，但不同bank的VCCO可以不同。

只有相同电气标准的端口才能连接在一起，VCCO 电压相同是接口标准的基本条件。

2．可配置逻辑块（CLB）CLB是FPGA内的基本逻辑单元。

CLB的实际数量和特性会依器件的不同而不同，但是每个CLB都包含一个可配置开关矩阵，此矩阵由4或6个输入、一些选型电路（多路复用器等）和触发器组成。

fpga是什么FPGA是什么？FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种高度灵活且可编程的集成电路设备。

相对于传统的专用集成电路（ASIC），FPGA具有独特的特点和优势。

它可以根据用户的需求进行编程，实现各种不同的逻辑功能和电路连接，同时可在现场进行重新编程和调试，从而不需要重新设计电路板。

FPGA不仅在电子工程领域有广泛的应用，还在通信、军事、航空航天等领域中发挥着重要的作用。

FPGA的基本结构由逻辑单元和可编程连接资源组成。

逻辑单元是FPGA中的最基本的构建块，用来实现各种逻辑门和寄存器等逻辑功能。

可编程连接资源是用来连接逻辑单元的资源，它们可以根据用户的需求来灵活连接，从而实现各种不同的电路功能。

通过这种可编程性，FPGA可以满足不同领域不同应用的需求，实现高度定制化的设计。

FPGA的特点之一是灵活性。

相对于ASIC，FPGA可以根据用户的需求进行编程和配置，以适应不同的应用场景。

这种灵活性使得FPGA成为一种非常受欢迎的电路设计工具，尤其是在设计的要求经常变动的项目中。

与传统的固定功能的电路相比，FPGA具有更好的适应性和可维护性。

另外，FPGA的可编程性还使得其具有较短的开发周期和较低的开发成本。

FPGA的另一个重要特点是可重构性。

与其他可编程逻辑器件（如PAL和CPLD）相比，FPGA具有更高的逻辑密度和可编程资源。

这意味着它可以容纳更多的逻辑单元和连接资源，从而实现更复杂的电路功能。

同时，FPGA还具有现场可编程的特性，即可以在现场通过编程器重新配置和调试，而不需要重新设计和制造电路板。

这种可重构性使得FPGA成为快速原型设计和故障排除的有力工具。

FPGA在各个领域中都有着广泛的应用。

在电子工程领域，它被用于数字信号处理（DSP）、网络交换、图像和视频处理、嵌入式系统、自动驾驶等领域。

在通信领域，FPGA可以用来实现高速数据传输和协议转换。

xilinx数字信号处理系统设计指南pdf
《Xilinx数字信号处理系统设计指南》是一本由Xilinx公司出版的指南，旨在帮助工程师们理解和设计数字信号处理（DSP）系统。

该指南涵盖了FPGA（可编程逻辑器件）的原理和应用，以及数字信号处理算法和技术的基础知识。

该指南包含以下主要内容：
1. FPGA基础知识：介绍了FPGA的原理、结构和工作原理，以及FPGA开发环境和工具的使用方法。

2. 数字信号处理基础知识：介绍了数字信号处理的基本概念、数学模型以及常用的信号处理算法和技术，如滤波、变换等。

3. Xilinx DSP工具链：详细介绍了Xilinx提供的DSP开发工具链，包括MATLAB和Simulink与System Generator的集成、Xilinx IP核的使用等。

4. DSP系统设计实例：提供了一些实际的DSP系统设计案例，包括语音处理、图像处理、通信系统等，通过这些案例可以了解如何使用Xilinx FPGA实现复杂的DSP功能。

5. 性能优化和调试技巧：介绍了如何优化DSP系统性能，包括算法优化、数据流管理、时钟分配等方面的技巧，并提供了一些常见的问题排查和调试方法。

总之，《Xilinx数字信号处理系统设计指南》是一本深入介绍Xilinx FPGA在数字信号处理领域应用的权威指南，适合有一定FPGA和DSP基础的工程师阅读和参考。

它可以帮助读者理
解FPGA的原理和应用，掌握数字信号处理算法和技术，以及使用Xilinx开发工具链进行DSP系统设计和优化。

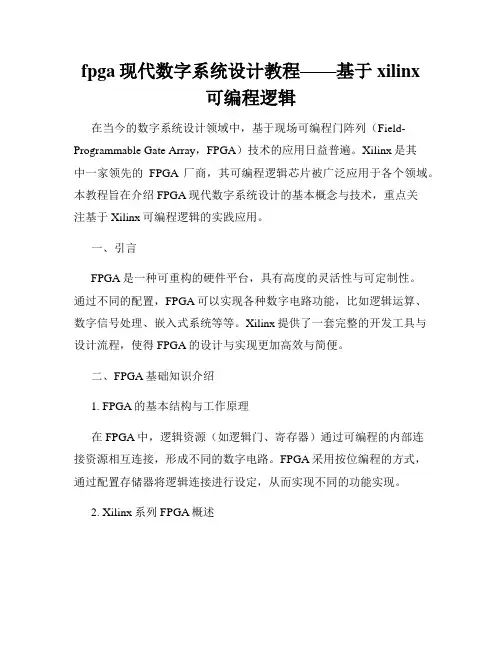

fpga现代数字系统设计教程——基于xilinx可编程逻辑在当今的数字系统设计领域中，基于现场可编程门阵列（Field-Programmable Gate Array，FPGA）技术的应用日益普遍。

Xilinx是其中一家领先的FPGA厂商，其可编程逻辑芯片被广泛应用于各个领域。

本教程旨在介绍FPGA现代数字系统设计的基本概念与技术，重点关注基于Xilinx可编程逻辑的实践应用。

一、引言FPGA是一种可重构的硬件平台，具有高度的灵活性与可定制性。

通过不同的配置，FPGA可以实现各种数字电路功能，比如逻辑运算、数字信号处理、嵌入式系统等等。

Xilinx提供了一套完整的开发工具与设计流程，使得FPGA的设计与实现更加高效与简便。

二、FPGA基础知识介绍1. FPGA的基本结构与工作原理在FPGA中，逻辑资源（如逻辑门、寄存器）通过可编程的内部连接资源相互连接，形成不同的数字电路。

FPGA采用按位编程的方式，通过配置存储器将逻辑连接进行设定，从而实现不同的功能实现。

2. Xilinx系列FPGA概述Xilinx公司生产的FPGA主要分为Artix、Kintex、Virtex等系列，每个系列有不同的性能与资源规模适用于不同的应用场景。

本节将介绍主要的Xilinx系列FPGA及其特点。

三、FPGA设计实践1. 集成开发环境（Integrated Development Environment，IDE）概述设计FPGA系统需要使用特定的软件工具，例如Xilinx提供的Vivado开发环境。

本节将介绍Vivado的基本功能与使用方法。

2. 基于Xilinx可编程逻辑的数字电路设计通过Vivado IDE，我们可以使用硬件描述语言（HDL）如VHDL或Verilog来描述数字电路。

本节将介绍如何使用HDL进行FPGA设计，包括逻辑门设计、时序控制、状态机设计等。

3. FPGA系统集成设计除了单个模块的设计，FPGA设计还需要进行系统级集成。

fpga知识点
FPGA（Field-Programmable Gate Array），即现场可编程门阵列，是
在PAL、PLA和CPLD等可编程器件的基础上进一步发展起来的一种更
复杂的可编程逻辑器件。

它是ASIC领域中的一种半定制电路，既解决
了定制电路的不足，又克服了原有可编程器件门电路有限的缺点。

FPGA的基本结构包括可编程输入输出单元、可配置逻辑块、数字时钟
管理模块、嵌入式块RAM、布线资源、内嵌专用硬核、底层内嵌功能单元。

FPGA的设计流程包括算法设计、代码仿真以及设计、板级调试，设计
者根据实际需求建立算法架构，利用EDA建立设计方案或HDL编写设
计代码，通过代码仿真保证设计方案符合实际要求，最后进行板级调试，利用配置电路将相关文件下载至FPGA芯片中，验证实际运行效果。

由于FPGA需要被反复烧写，它实现组合逻辑的基本结构不可能像ASIC 那样通过固定的与非门来完成，而只能采用一种易于反复配置的结构，查找表（Look Up Table，LUT），可以很好地满足这一要求。

LUT实质就是一个RAM，由布尔代数理论可知，对于一个n输入的逻辑运算，最多产生2^n个不同的组合。

所以，如果预先将相应的结果保存在一个
存储单元中，就相当于实现了与非门电路的功能。

以上信息仅供参考，建议查阅专业书籍或者咨询专业人士了解更多信息。

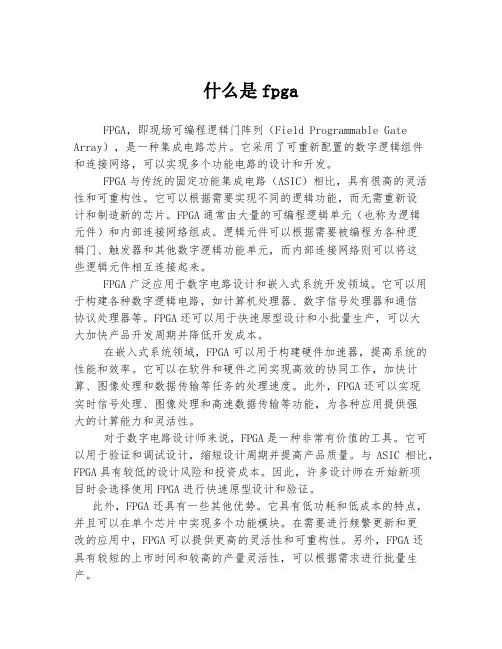

什么是fpgaFPGA，即现场可编程逻辑门阵列（Field Programmable Gate Array），是一种集成电路芯片。

它采用了可重新配置的数字逻辑组件和连接网络，可以实现多个功能电路的设计和开发。

FPGA与传统的固定功能集成电路（ASIC）相比，具有很高的灵活性和可重构性。

它可以根据需要实现不同的逻辑功能，而无需重新设计和制造新的芯片。

FPGA通常由大量的可编程逻辑单元（也称为逻辑元件）和内部连接网络组成。

逻辑元件可以根据需要被编程为各种逻辑门、触发器和其他数字逻辑功能单元，而内部连接网络则可以将这些逻辑元件相互连接起来。

FPGA广泛应用于数字电路设计和嵌入式系统开发领域。

它可以用于构建各种数字逻辑电路，如计算机处理器、数字信号处理器和通信协议处理器等。

FPGA还可以用于快速原型设计和小批量生产，可以大大加快产品开发周期并降低开发成本。

在嵌入式系统领域，FPGA可以用于构建硬件加速器，提高系统的性能和效率。

它可以在软件和硬件之间实现高效的协同工作，加快计算、图像处理和数据传输等任务的处理速度。

此外，FPGA还可以实现实时信号处理、图像处理和高速数据传输等功能，为各种应用提供强大的计算能力和灵活性。

对于数字电路设计师来说，FPGA是一种非常有价值的工具。

它可以用于验证和调试设计，缩短设计周期并提高产品质量。

与ASIC相比，FPGA具有较低的设计风险和投资成本。

因此，许多设计师在开始新项目时会选择使用FPGA进行快速原型设计和验证。

此外，FPGA还具有一些其他优势。

它具有低功耗和低成本的特点，并且可以在单个芯片中实现多个功能模块。

在需要进行频繁更新和更改的应用中，FPGA可以提供更高的灵活性和可重构性。

另外，FPGA还具有较短的上市时间和较高的产量灵活性，可以根据需求进行批量生产。

总之，FPGA是一种灵活、可重构的集成电路芯片，被广泛应用于数字电路设计和嵌入式系统开发领域。

它可以加快产品开发周期、降低开发成本，并提供强大的计算能力和灵活性。

外文翻译FPGA技术介绍系部：文翻译班级：姓名：学号：指导教师：年月日FPGA技术介绍概述：场域可程式化闸阵列FPGA技术正持续发展，而全世界FPGA市场的产值，则预估可从 2005 年的 19 亿美金提升到 2010 年的 27 亿 5 千万美金。

FPGA是在 1984 年由Xilinx 公司所发明，从简单的胶合逻辑Glue logic 晶片，演变为可取代客制的特定应用积体电路 ASIC 与处理器，适用于讯号处理与控制应用。

为何FPGA技术如此成功？此篇文章将介绍FPGA，并说明数项让FPGA如此独特的优点。

什么是FPGA？最笼统来说，FPGAs 即为可再程式化的晶片。

透过预先建立的逻辑区块与可程式化路由资源，不需更改面包板或焊锡部分，即可设定这些晶片以建置客制硬体功能。

使用者可于软体中开发数位运算系统 Computing task 并将之编译为组态档案或位元流Bitstream，可包含元件接线的相关资讯。

此外，FPGA完全为可重设性质，当使用者重新编译不同的电路设定时，可立刻拥有不同的特性。

在过去，工程师必须深入了解数位硬体设计，才能够使用FPGA技术。

然而，高阶设计工具的新技术可针对图形化程式区或 C 程式码，转换为数位硬体电路，即变更了FPGA程式设计的规则。

FPGA整合了 ASIC 与处理器架构系统的最佳部分，使FPGA晶片可应用于所有产业。

FPGA具有硬体时脉的速度与可靠性，且其仅需少量即可进行作业；可降低客制化 ASIC设计的费用。

可重新程式设计的晶片，具有与软体相同的弹性，却不受限于处理核心的数量。

与处理器不同的是，FPGA为实际的平行架构，因此不同的处理作业并不需要占用相同资源。

每个独立的处理作业均将指派至专属的晶片区块，不需影响其他逻辑区块即可自动产生功能。

因此，当新增其他处理作业时，应用某部分的效能亦不会受到影响。

FPGA技术的 5 大优点：效能–透过硬体的平行机制，FPGA可突破依序执行 Sequential execution 的固定运算，并于每时脉循环完成更多作业，以超越数位讯号处理器 DSP 的计算功能。

FPGA硬件电路设计及FPGA平台介绍FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，通过在硬件电路中配置逻辑元件和互连资源来实现特定功能。

相比于专用集成电路（ASIC），FPGA具有灵活性、可重构性和可编程性的优势，适用于需要频繁修改或定制的应用场景。

1.需求分析：明确目标应用的功能和性能需求，包括输入输出接口、处理算法和时序要求等。

2.架构设计：根据需求分析，设计FPGA电路的系统级架构，确定各个模块之间的功能关系和数据流。

3.模块设计：将系统级架构划分为若干个功能模块，对每个模块进行详细设计，包括模块功能、接口定义和内部逻辑电路的设计。

4.时序设计：对FPGA电路进行时序约束和分析，保证各个模块之间的时序关系和时序容限满足系统要求。

5. 逻辑综合：将设计的RTL（Register Transfer Level，寄存器传输级）描述转化为门级电路网表，在逻辑综合阶段可以对电路进行优化。

6.物理布局：将逻辑电路的网表转化为物理布局，在硬件电路中确定各个逻辑元件和互连线的具体位置。

7.静态时序分析：通过静态时序分析工具对布局完成的电路进行时序验证，保证时序约束满足需求。

FPGA平台是指进行FPGA硬件电路设计的基础工具和开发平台。

常见的FPGA平台有Xilinx、Altera等厂商提供的开发工具和FPGA开发板。

以下是对两个常见的FPGA平台的介绍：1. Xilinx：Xilinx是一家全球领先的可编程逻辑器件和开发工具提供商。

Xilinx的FPGA产品系列包括Zynq、Spartan、Virtex等多个系列，分为低端、中端和高端，适用于不同的应用场景和性能需求。

对于FPGA硬件电路设计，Xilinx提供了Vivado开发套件，包括设计工具、仿真工具和调试工具等，方便用户进行设计、验证和调试。

2. Altera（Intel FPGA）：Altera是一家全球领先的可编程逻辑器件和高速通信解决方案提供商，2024年被英特尔收购并更名为Intel FPGA。

FPGA概述范文
一、FPGA概述
FPGA（Field Programmable Gate Array）是一种可在現場配置的可
编程门阵列，是一块由成百上千个可编程逻辑门阵列（PLAs），可编程连
接器（PLCs）和其他特定型号可编程器件组成的结构化并行解决方案，可
用于设计解决复杂系统集成的特定任务。

与普通可编程器件（CPLDs）不同，FPGA可重新配置以解决多种不同的问题，可以大大提高设计周期和
制造成本，比传统硬件芯片更具灵活性。

二、FPGA的应用范围
FPGA的主要应用范围主要是：
1、通讯：FPGA可广泛应用于无线通信，其中包括5G高速无线设备，传输系统，调制解调器，路由器，网络交换机等。

2、数字图像：FPGA可以用于图像采集，处理和显示系统，包括数字
影像处理，视频转换，图像识别，图像采集，视频编解码和视频监控等。

3、军事：FPGA可以用于航空电子，航天，汽车航天，防御，舰船，
无人机等军事领域。

4、车载电子：FPGA可以用于电子控制器，安全系统，汽车电子，无
线通信系统，监控系统，汽车诊断等。

5、工业自动化：FPGA可以用于机器人，机床，CNC，SCARA机器人控制，工厂自动化，电梯控制等。

6、电力电子：FPGA可以用于调速。

FPGA介绍FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPL D等可编程器件的基础上进一步发展的产物。

它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。

FPGA简介背景目前以硬件描述语言（Verilog 或 VHDL）所完成的电路设计，可以经过简单的综合与布局，快速的烧录至 FPGA 上进行测试，是现代 IC 设计验证的技术主流。

这些可编辑元件可以被用来实现一些基本的逻辑门电路（比如AND、OR、XOR、NOT）或者更复杂一些的组合功能比如解码器或数学方程式。

在大多数的FPGA里面，这些可编辑的元件里也包含记忆元件例如触发器（Flip－flop）或者其他更加完整的记忆块。

系统设计师可以根据需要通过可编辑的连接把FPGA内部的逻辑块连接起来，就好像一个电路试验板被放在了一个芯片里。

一个出厂后的成品FPGA的逻辑块和连接可以按照设计者而改变，所以FPGA可以完成所需要的逻辑功能。

FPGA一般来说比ASIC（专用集成芯片）的速度要慢，无法完成复杂的设计，而且消耗更多的电能。

但是他们也有很多的优点比如可以快速成品，可以被修改来改正程序中的错误和更便宜的造价。

厂商也可能会提供便宜的但是编辑能力差的FPGA。

因为这些芯片有比较差的可编辑能力，所以这些设计的开发是在普通的FPGA上完成的，然后将设计转移到一个类似于ASIC的芯片上。

另外一种方法是用CPLD（复杂可编程逻辑器件备）。

CPLD与FPGA的关系早在1980年代中期，FPGA已经在PLD设备中扎根。

CPLD和FPGA包括了一些相对大数量的可以编辑逻辑单元。

CPLD逻辑门的密度在几千到几万个逻辑单元之间，而FPGA通常是在几万到几百万。

CPLD和FPGA的主要区别是他们的系统结构。

CPLD是一个有点限制性的结构。

FPGA_百度百科FPGA（Field-Programmable Gate Array）是可编程逻辑门阵列的缩写，是一种集成电路芯片。

与其他可编程芯片（如微控制器）不同的是，FPGA的结构可以随意配置和重新配置，因此具有极高的灵活性和可编程性。

本文将介绍FPGA的定义、原理、应用以及其在科技领域的前景。

一、FPGA的定义FPGA是一种具备灵活可配置性的集成电路芯片，在设计和制造过程中，其内部逻辑电路结构可以自由配置和重新配置。

这种可变性使得FPGA适用于各种应用，并且能够在实时性要求高、多样化工程任务中发挥出色的性能。

FPGA的芯片内部由大量的可编程逻辑块（Configurable Logic Block，CLB）组成，这些块可以连接成任意的逻辑电路。

二、FPGA的原理FPGA的原理可以简单地描述为：FPGA芯片内部由大量的可编程逻辑块连接而成，这些逻辑块可以自由配置和重配。

在设计过程中，用户可以利用硬件描述语言（HDL）编写逻辑电路的代码，然后使用专门的设计工具将代码映射到FPGA芯片的逻辑块上，从而形成所需的逻辑电路。

一旦配置完成，FPGA芯片即可按照设计要求进行工作。

三、FPGA的应用由于FPGA具备高度的灵活性和可配置性，它在各个领域都有广泛的应用。

以下是FPGA在几个主要领域中的应用示例。

1. 通信和网络FPGA广泛应用于通信和网络领域，可以用于实现各种通信协议和网络协议的硬件加速。

通过配置FPGA芯片，可以提高通信和网络设备的性能和吞吐量，同时降低功耗。

2. 图像处理图像处理是FPGA的另一个主要应用领域。

FPGA可以通过并行处理实现实时的图像处理和图像识别算法。

例如，FPGA可以用于实现实时视频编解码、图像滤波、目标检测等功能。

3. 工业控制FPGA在工业控制领域也有重要的应用。

它可以用于实现各种控制算法和控制系统。

例如，FPGA可以用于实现工业机器人的控制、自动化生产线的控制以及工厂中的传感器和执行器的控制。

xilinx fpga命名规则FPGA（Field-Programmable Gate Array）是一种基于可编程逻辑门阵列的半导体器件，可以在电路设计中灵活地配置和重新配置逻辑电路。

Xilinx是FPGA芯片的领先厂商之一，其产品名称命名规则如下：1.系列名称Xilinx的FPGA芯片按照其应用领域分类，分为不同系列。

如：• Kintex系列：主要用于高性能、中等规模的系统，例如视频处理、通信和数据中心应用。

• Artix系列：主要用于低功耗、低成本的应用，例如移动设备、嵌入式设备等。

2.版本代号每一款FPGA芯片都有自己的版本代号，这是由Xilinx决定的。

一般来说，版本代号是由几个英文字母和数字组成的。

例如 Virtex-6芯片的版本代号为“XC6VLX240T”，其中XC6表示该款芯片属于Virtex-6系列，VLX表示其应该的用途（high-performance FPGA），240表示该芯片的规模，T则表示其封装形式。

3.封装封装是芯片的外观形式，一般是指芯片的引脚封装形式和器件级封装形式。

Xilinx的FPGA芯片有多种封装形式，主要包括：• BGA：球形网格阵列，是一种高密度封装形式，适用于高密度、小体积的应用。

• QFP：直体封装，是一种经典的引脚封装形式，通常用于中间规模、低功耗的应用。

4.速度级别Xilinx的FPGA芯片有不同的速度级别，可以根据使用场景和应用需求进行选择。

速度级别可以使用数字或字母来表示，例如Virtex-6的速度级别包括：• Virtex-6 LX：普通速度，适用于低功耗应用。

总结Xilinx FPGA芯片的命名规则十分规范，以便于不同应用场景的用户根据自己的需求进行选择。

对于电路设计师来说，熟悉Xilinx FPGA芯片的命名规则，可以帮助他们更好地选择和使用适合自己需求的FPGA芯片。
