实验三：集料的筛析和级配试验一、实验目的测定粗集料(碎石、砾石、矿渣等)、细集料(天然砂、人工砂、石屑)、矿粉的颗粒组成，对沥青混合料及基层用粗、细集料必须采用水洗法试验。
二、试验原理集料中各组成颗粒的分级和搭配称为级配，级配通过筛分试验确定。
筛分试验就是将集料通过一系列规定筛孔尺寸的标准筛，测定出存留在各个筛上的集料质量，根据集料试样的质量与存留在各筛孔尺寸的集料质量，就可求得一系列与集料级配有关的参数分计筛余百分率、累计筛余百分率、通过百分率。
三、预习要求1、理解级配的概念，了解试验原理。
2、了解试验仪器的用法，掌握集料的筛分试验方法。
四、实验仪器1、试验筛：根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤：粗集料要求感量不大于试样质量的0.1％；细集料要求称量1000g，感量不大于0.5g；矿粉要求感量不大于0.1g。
4、其它：盘子、铲子、毛刷、搪瓷盘、橡皮头研杵等。
5、烘箱：能控温在105℃±5℃。
五、实验内容（1）粗集料筛分试验试验准备：按规定将来料用分料器或四分法缩分至表3-1要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
表3-1筛分用的试样质量1、沥青混合料及基层用粗集料水洗法试验步骤1.1取一份试样，将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m3)，准确至0.1％。
注：恒重系指相邻两次称取间隔时间大于3h（通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度。
下同。
1.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没，但不得使用任何洗涤剂、分散剂或表面活性剂。
1.3用搅棒充分搅动集料，使集料表面洗涤干净他细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。
1.4根据集料粒径大小选择组成一组套筛，其底部为0.075㎜标准筛，上部为2.36㎜或4.75㎜筛。
计筛余百分率筛余质量除以式样总量M1的百分率，精确至1%。
对于沥青路面细集料而言，0.15MM以下局部即为0.075MM的分计筛余，由上面水洗法试验步骤中〔7〕测得的M1和M2之差即为小于0.075MM的筛底局部。
〔2〕计算累计筛余百分率
计算累计筛余百分率为该计筛余百分率之和，准确到0.1%。
〔3〕计算质量通过百分率
累计筛余百分率，精确到0.1%。

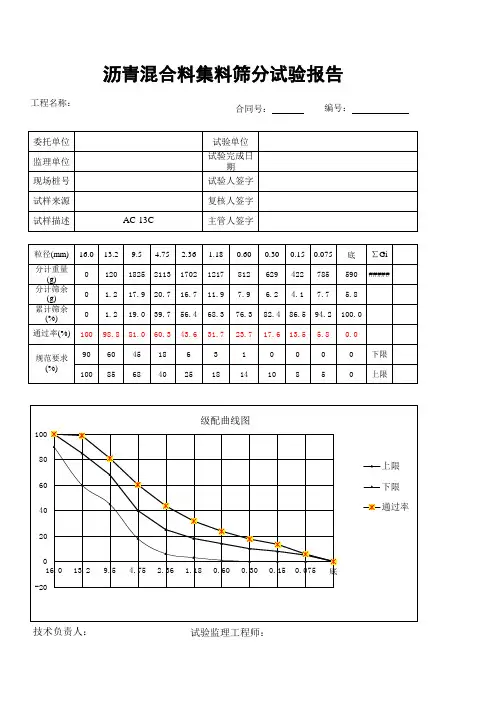

〔4〕根据各筛的累计筛余百分率或通过百分率，绘制级配曲线图
〔5〕天然沙的细度模数应进行俩次平行试验，以试验结果的算术平均值作为测定值。
如果俩次的细度模数之差大于0.2，应从新进行试验，准确至0.1%。
Excel绘制泰勒曲线级配图一、绘制前准备工作：准备好矿料筛分数据（以下沥青矿料数据），如图:根据上面的基础数据，我们可以绘制下面出矿料合成级配图1。
转换孔径数据。
为了绘制不等距的X轴，我们先将孔径数据转泰勒曲线系数（规程已有转好系数），表中的单元格C2就是转好的。
2。
建立一个辅助线，先在表上填写有关数据，我在单元格C7：O7中全部填0，具体作用后面会详细说明。
二、绘制图表步骤分解:1。
绘制基础图表。
拉选单元格C2：O6,并在菜单栏中的[插入]→[图表]选项,打开[图表向导]对话框。
选择[XY散点图]在图表类型中的[平滑散点图]，点击[完成]，这时基础图表已完成，如图2。
隐藏图表X轴数据和调整图表Y轴的刻度范围。
选中图表，然后右击鼠标，在弹出的快捷菜单中选择[图表选项]选项，打开[图表选项对话框]，选择其中的[坐标轴]选项卡，取消[数值(X)轴]选项,最后[确定]。
如图:调整图表Y轴的刻度范围。
双击图表的Y轴，打开[坐标轴格式]对话框，选择[刻度]选项卡，设置Y坐标轴的刻度范围,最后[确定]。
如图：3。
增加辅助X轴：在图表上右击选择[数据源]在[系列]中添加[名称]：‘辅助X轴’；[X值]选择单元格C2：O2(泰勒曲线）；[Y值]选择单元格C7：O7(辅助线），最后[确定]，如图：4。
在[图表]工具栏中选择“系列‘辅助X轴’”，然后单击[数据系列格式]按钮。
如图：选择[误差线Y]，显示方式为[正偏差]，误差量选择[定值]，参数设100（因为X轴最大值设为100，也理解通过率100）。
选择[图案]，[线形]选‘无’，[数据标记]选‘无’。
如图：选择[数据标志]，[数据标签包括]选‘Y值’，最后按[确定]键。
5。
关联数据标志:在我们看到的图表如下，X轴全部是0值，因为报表上辅助线上的值都是0值，而最终我们希望得到的是实际的筛孔孔径（如：31.5）。
因此，需求将X轴的数据标示和单元格进行关联，选择第二个数据标志，在编辑栏中输入“=Sheet1!$O$1”。
