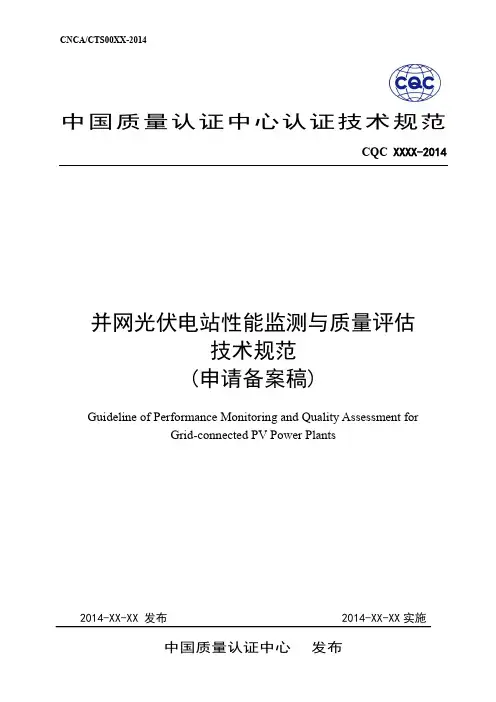

《并网光伏电站性能监测与质量评估技术规范》(申请备案稿)编制说明
《并网光伏电站性能监测与质量评估技术规范》编制说明一、制定本技术要求的必要性2013年国发〔2013〕24号文件，《国务院关于促进光伏产业健康发展的若干意见》中认为，光伏产业是全球能源科技和产业的重要发展方向，是具有巨大发展潜力的朝阳产业，也是我国具有国际竞争优势的战略性新兴产业。
我国光伏产业当前遇到的问题和困难，既是对产业发展的挑战，也是促进产业调整升级的契机，特别是光伏发电成本大幅下降，为扩大国内市场提供了有利条件。
要坚定信心，抓住机遇，开拓创新，毫不动摇地推进光伏产业持续健康发展。
光伏行业全球产能过剩的严峻形势促使中国国内市场迅速壮大，2012年我国新增光伏装机量达到创纪录的4.5GW，今年我国光伏应用市场有望再次爆发，新增光伏装机容量可能会达到10GW。
国内市场将在未来几年形成爆发式增长，可以预见，中国的太阳能光伏发电市场具有非常广阔的发展前景，而并网光伏发电系统作为目前发展最为重要的一种形式，制定其合理评价质量依据变得尤为重要，本技术规范编制目的为合理评价光伏发电系统的质量为光伏电站的股权融资、产权交易、质量担保提供依据，同时为评价并网光伏发电系统整体质量提供有效技术支撑。
二、技术要求编制工作过程综述该技术规范是中国质量认证中心（英文简称CQC）2013年科技计划项目《光伏发电系统性能评估》项目中的一部分。
《并网光伏电站性能监测与质量评估技术规范》项目于2013年7月启动，以中国质量认证中心为主，联合中国科学院电工研究所、北京科诺伟业科技有限公司、北京计科电中心、中科院风能太阳能检测中心等组成技术规范制定工作组，针对并网光伏电站的测试方法及要求进行了深入研究。
课题组青海当地大型光伏电站实际调研情况为基础，并进行实际测试验证，确立了技术规范的框架。
技术规范草案初稿完成后，广泛征求相关单位的意见，并对技术要求的意见进行了汇总。
根据意见汇总的内容，对技术规范进行了修改，对于存在较大分歧意见的测试项目及技术要求，最终根据大量的比对数据、引用参照的测试标准方法的规定以及实际电站业主单位的需求反应，确立了技术规范的申请备案稿。
国家能源局公告2013年第3号――批准《光伏发电并网逆变器技术规范》等84项行业标准
国家能源局公告2013年第3号――批准《光伏发电并网逆变器技术规范》等84项行业标准
文章属性
•【制定机关】国家能源局
•【公布日期】2013.03.07
•【文号】国家能源局公告2013年第3号
•【施行日期】2013.03.07
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准化
正文
国家能源局公告
（2013年第3号）
按照《能源领域行业标准化管理办法（试行）》（国能局科技[2009]52号）的规定，经审查，国家能源局批准《光伏发电并网逆变器技术规范》等84项行业标准（见附件），其中能源标准（NB）4项、电力标准（DL）80项，现予以发布。
国家能源局
2013年3月7日附件。
CGC认证技术规范《并网光伏发电系统工程验收技术规范

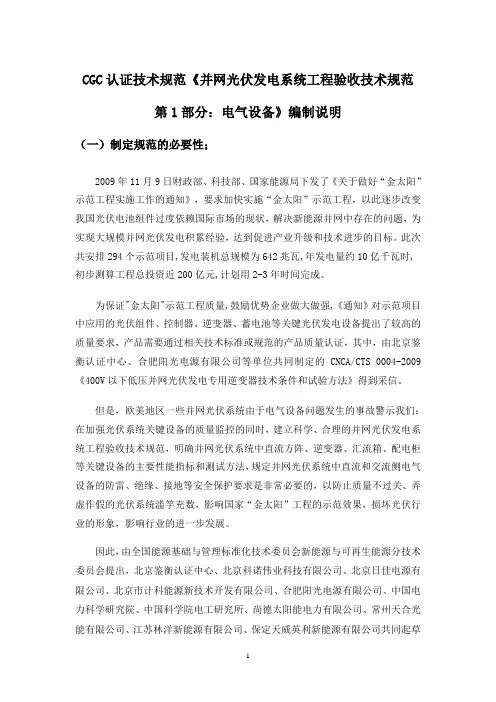

CGC认证技术规范《并网光伏发电系统工程验收技术规范第1部分：电气设备》编制说明（一）制定规范的必要性；2009年11月9日财政部、科技部、国家能源局下发了《关于做好“金太阳”示范工程实施工作的通知》，要求加快实施“金太阳”示范工程，以此逐步改变我国光伏电池组件过度依赖国际市场的现状，解决新能源并网中存在的问题，为实现大规模并网光伏发电积累经验，达到促进产业升级和技术进步的目标。
此次共安排294个示范项目,发电装机总规模为642兆瓦,年发电量约10亿千瓦时,初步测算工程总投资近200亿元,计划用2-3年时间完成。
为保证"金太阳"示范工程质量,鼓励优势企业做大做强,《通知》对示范项目中应用的光伏组件、控制器、逆变器、蓄电池等关键光伏发电设备提出了较高的质量要求，产品需要通过相关技术标准或规范的产品质量认证，其中，由北京鉴衡认证中心、合肥阳光电源有限公司等单位共同制定的CNCA/CTS 0004-2009《400V以下低压并网光伏发电专用逆变器技术条件和试验方法》得到采信。
但是，欧美地区一些并网光伏系统由于电气设备问题发生的事故警示我们：在加强光伏系统关键设备的质量监控的同时，建立科学、合理的并网光伏发电系统工程验收技术规范，明确并网光伏系统中直流方阵、逆变器、汇流箱、配电柜等关键设备的主要性能指标和测试方法，规定并网光伏系统中直流和交流侧电气设备的防雷、绝缘、接地等安全保护要求是非常必要的，以防止质量不过关、弄虚作假的光伏系统滥竽充数，影响国家“金太阳”工程的示范效果，损坏光伏行业的形象，影响行业的进一步发展。
因此，由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出，北京鉴衡认证中心、北京科诺伟业科技有限公司、北京日佳电源有限公司、北京市计科能源新技术开发有限公司、合肥阳光电源有限公司、中国电力科学研究院、中国科学院电工研究所、尚德太阳能电力有限公司、常州天合光能有限公司、江苏林洋新能源有限公司、保定天威英利新能源有限公司共同起草了该认证技术规范。
国内光伏发电相关技术标准总的说明
国内光伏发电相关技术标准1.强制性国家标准GB （安全、健康等)；2。
推荐性国家标准GB/T ;3.指导性国家标准GB/Z;4.光伏发电大部分是推荐标准GB/T。
离网光伏发电系统相关国家标准国内并网光伏发电相关技术标准正在报批的相关国际技术标准与离网光伏系统相关的IEC标准与并网光伏系统相关的IEC标准独立光伏发电系统的标准缺陷目前已经颁布的独立光伏发电系统的国家标准中只有针对户用光伏系统的GB/T 19064—2003，而没有针对光伏独立电站的国家标准，等同采用IEC62124的独立光伏系统—试验验证的国家标准正在报批，但这个标准也只是适用于户用电源。
系统部件，包括控制器、逆变器、光伏专用蓄电池等的国家标准待批准、待完善。
光伏产品，如太阳能路灯、太阳能草坪灯、太阳能交通信号、太阳能广告标识等尚无国家标准。
并网光伏发电系统的标准缺陷1。
GB/T20046—2006（等同采用IEC61727）在配电侧并网的光伏电网接口特性技术要求：主要准对电能质量和基本的安全性提出了要求，但没有试验方法;2.由电力科学院参加编制的GB\Z19964—2005,在发电侧与高压电网并网的光伏电站接入电力系统技术规定.除了电能质量的基本要求，还提出了一些电网公司关心的问题，如:可以接受调度中心的指令、有功功率调节能力、无功功率补偿的能力、对最大功率变化率的要求、反馈给调度中心的必要信息等。
但只是“指导性标准”，而且没有试验方法，难以实施；3。
BIPV是光伏发电的主要市场，目前没有IEC相关标准，国内中国建筑设计院和上海市都已经起草了相应的标准草案，但至今尚未获得批准，应当尽快制定相关国家标准.这个国家标准的制定应当有光伏发电、建筑和电网部门等3方面的人员参加。
尚未等同采用的有用的IEC标准除了IEC62124(独立光伏系统）和IEC61727（并网光伏系统）外，还有一些有用的IEC标准尚未转换成国家标准:1.IEC1173光伏系统过电压保护;2.IEC61835（2007）光伏系统名词术语（10大类415条)；3.IEC61427（2005)光伏专用蓄电池；4。
CGC认证技术规范《并网光伏发电系统工程验收技术规范》
CGC认证技术规范《并网光伏发电系统工程验收技术规范第1部分：电气设备》编制说明（一）制定规范的必要性；2009年11月9日财政部、科技部、国家能源局下发了《关于做好“金太阳”示范工程实施工作的通知》，要求加快实施“金太阳”示范工程，以此逐步改变我国光伏电池组件过度依赖国际市场的现状，解决新能源并网中存在的问题，为实现大规模并网光伏发电积累经验，达到促进产业升级和技术进步的目标。
此次共安排294个示范项目,发电装机总规模为642兆瓦,年发电量约10亿千瓦时,初步测算工程总投资近200亿元,计划用2-3年时间完成。
为保证"金太阳"示范工程质量,鼓励优势企业做大做强,《通知》对示范项目中应用的光伏组件、控制器、逆变器、蓄电池等关键光伏发电设备提出了较高的质量要求，产品需要通过相关技术标准或规范的产品质量认证，其中，由北京鉴衡认证中心、合肥阳光电源有限公司等单位共同制定的CNCA/CTS 0004-2009《400V以下低压并网光伏发电专用逆变器技术条件和试验方法》得到采信。
但是，欧美地区一些并网光伏系统由于电气设备问题发生的事故警示我们：在加强光伏系统关键设备的质量监控的同时，建立科学、合理的并网光伏发电系统工程验收技术规范，明确并网光伏系统中直流方阵、逆变器、汇流箱、配电柜等关键设备的主要性能指标和测试方法，规定并网光伏系统中直流和交流侧电气设备的防雷、绝缘、接地等安全保护要求是非常必要的，以防止质量不过关、弄虚作假的光伏系统滥竽充数，影响国家“金太阳”工程的示范效果，损坏光伏行业的形象，影响行业的进一步发展。
因此，由全国能源基础与管理标准化技术委员会新能源与可再生能源分技术委员会提出，北京鉴衡认证中心、北京科诺伟业科技有限公司、北京日佳电源有限公司、北京市计科能源新技术开发有限公司、合肥阳光电源有限公司、中国电力科学研究院、中国科学院电工研究所、尚德太阳能电力有限公司、常州天合光能有限公司、江苏林洋新能源有限公司、保定天威英利新能源有限公司共同起草了该认证技术规范。
光伏电站性能检测与质量评估技术规范(申请备案稿)
术规范
1. 范围
本标准规定了并网光伏电站性能监测和质量评估相关的定义、 技术要求、 试验方 法和判定原则。 本标准适用于地面安装的并网光伏电站， 与建筑结合的分布式光伏系统可参照 执行。
2. 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期 的版本适用于本文件。 凡是不注日期的引用文件， 其最新版本 （包括所有的修改单） 适用于本文件。 GB/T18210-2000 GB/T19964-2012 GB/T20513-2006 GB/T29196-2012 GB/T29319-2012 GB/T50797-2012 晶体硅光伏(PV)方阵 I-V 特性的现场测量 光伏发电站接入电力系统技术规定 光伏系统性能监测-测量、数据交换和分析导则 独立光伏系统技术规范 光伏发电系统接入配电网技术规定 光伏发电站设计规范
6
4.2.2. 交流电压、电流和功率 每台逆变器的输出电流、电压和功率，每台变压器的输入电流、电压和功率，每 台逆变器的输出电流、电压和功率，交流配电柜的输入电流、电压和功率以及并网 计费点的电流、电压和功率。电流和电压的检测范围不得低于最高值的 1.2 倍，但 也不要超过最高值的 2 倍。检测精度：≤ ±1.5%； 采样周期 5 秒，数据存储周期为 5 分钟平均值。输出报表数据至少应包括小时发 电量、日发电量、月发电量和年发电量。 4.2.3. 电能质量和功率因数 并网计费点应设置电能质量 （电压偏离、 频率偏移、 谐波和闪变、 三相不平衡等） 和功率因数（有功功率、无功功率、功率因数）的实时监测。采样周期 5 秒，数据 存储周期为 5 分钟平均值。 4.3. 预留测试基准 4.3.1. 光伏组件功率基准 对电站不同类型的组件各选取 2 块作为功率基准，安装时预留该组件的标准测 试条件下的 I-V 特性和电气参数（Voc，Isc，Vm，Im，Pm，α，β，δ，NOCT） 。 组件功率衰降测试的参考值为预留基准组件的参数。 4.3.2. 电池结温基准 按照 GB/T18210-2000（IEC61829-1995）现场 I-V 曲线测试标准，光伏电池结 温的测量很复杂，为了现场测试方便，在光伏电站安装时应预留电池结温基准片， 预先测试电池结温与开路电压的关系，现场测试时根据开路电压即可快速、准确得 到电池的结温数据；注意：基准片的材质应与被测组件的材质一致，测试的条件也 要尽量保持一致，尤其是风速条件。 4.3.3. 污渍/灰尘遮挡基准 光伏电站安装时应预留污渍/灰尘遮挡损失基准片，由于工作电流受多种因素影 响，不能很好反应污渍遮挡损失，建议采用短路电流法进行监测，光伏组件的短路 电流与污渍遮挡成反比 （或与透光率呈正比） ， 并设定需要清洗的判定指标， 如 4%， 即当污渍/灰尘遮挡损失达到 4%时，即自动通知值守人员电站需要清洗。为了排除 光伏基准片的衰降影响，每次清洗组件，同时清洗基准片时，自动重新校准光强与 短路电流的相关性。
1. 范围
本标准规定了并网光伏电站性能监测和质量评估相关的定义、 技术要求、 试验方 法和判定原则。 本标准适用于地面安装的并网光伏电站， 与建筑结合的分布式光伏系统可参照 执行。
2. 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期 的版本适用于本文件。 凡是不注日期的引用文件， 其最新版本 （包括所有的修改单） 适用于本文件。 GB/T18210-2000 GB/T19964-2012 GB/T20513-2006 GB/T29196-2012 GB/T29319-2012 GB/T50797-2012 晶体硅光伏(PV)方阵 I-V 特性的现场测量 光伏发电站接入电力系统技术规定 光伏系统性能监测-测量、数据交换和分析导则 独立光伏系统技术规范 光伏发电系统接入配电网技术规定 光伏发电站设计规范
6
4.2.2. 交流电压、电流和功率 每台逆变器的输出电流、电压和功率，每台变压器的输入电流、电压和功率，每 台逆变器的输出电流、电压和功率，交流配电柜的输入电流、电压和功率以及并网 计费点的电流、电压和功率。电流和电压的检测范围不得低于最高值的 1.2 倍，但 也不要超过最高值的 2 倍。检测精度：≤ ±1.5%； 采样周期 5 秒，数据存储周期为 5 分钟平均值。输出报表数据至少应包括小时发 电量、日发电量、月发电量和年发电量。 4.2.3. 电能质量和功率因数 并网计费点应设置电能质量 （电压偏离、 频率偏移、 谐波和闪变、 三相不平衡等） 和功率因数（有功功率、无功功率、功率因数）的实时监测。采样周期 5 秒，数据 存储周期为 5 分钟平均值。 4.3. 预留测试基准 4.3.1. 光伏组件功率基准 对电站不同类型的组件各选取 2 块作为功率基准，安装时预留该组件的标准测 试条件下的 I-V 特性和电气参数（Voc，Isc，Vm，Im，Pm，α，β，δ，NOCT） 。 组件功率衰降测试的参考值为预留基准组件的参数。 4.3.2. 电池结温基准 按照 GB/T18210-2000（IEC61829-1995）现场 I-V 曲线测试标准，光伏电池结 温的测量很复杂，为了现场测试方便，在光伏电站安装时应预留电池结温基准片， 预先测试电池结温与开路电压的关系，现场测试时根据开路电压即可快速、准确得 到电池的结温数据；注意：基准片的材质应与被测组件的材质一致，测试的条件也 要尽量保持一致，尤其是风速条件。 4.3.3. 污渍/灰尘遮挡基准 光伏电站安装时应预留污渍/灰尘遮挡损失基准片，由于工作电流受多种因素影 响，不能很好反应污渍遮挡损失，建议采用短路电流法进行监测，光伏组件的短路 电流与污渍遮挡成反比 （或与透光率呈正比） ， 并设定需要清洗的判定指标， 如 4%， 即当污渍/灰尘遮挡损失达到 4%时，即自动通知值守人员电站需要清洗。为了排除 光伏基准片的衰降影响，每次清洗组件，同时清洗基准片时，自动重新校准光强与 短路电流的相关性。
光伏电站性能检测与质量评估技术规范
光伏电站性能检测与质量评估技术规范第一章总则第一条为规范光伏电站的性能检测与质量评估工作，保障光伏电站的稳定运行和发电质量，制定本技术规范。
第二条本技术规范适用于所有光伏电站性能检测与质量评估工作，包括光伏发电系统、逆变器系统、电池组系统等。
第三条光伏电站性能检测与质量评估应遵循科学、公正、准确、可靠的原则。
第四条光伏电站性能检测与质量评估的目的是评估光伏电站的发电能力、光伏组件的质量和效能，为光伏电站的设计、改造、运维和管理提供依据。
第五条光伏电站的性能检测与质量评估应该包括以下内容：光伏电站发电效率、光伏组件输出功率、电池组放电功率、逆变器效率、各组件的完好率和温度变化等。
第六条光伏电站的性能检测与质量评估应由专业人员进行，确保检测结果的准确性和可信度。
第七条光伏电站的性能检测与质量评估应定期进行，至少每年一次，检测结果应进行记录和分析，以确保电站的运行质量。
第二章检测方法第八条光伏电站的性能检测与质量评估应选择适当的检测方法，包括现场检测、实验室测试和数据分析等。
第九条光伏电站性能检测与质量评估的步骤应包括：检查设备运行状况、检测电站的发电能力、检测光伏组件的质量和效能、分析数据并得出评估结果。
第十条光伏电站性能检测与质量评估应使用先进的检测设备和方法，以保证检测结果的准确性和可靠性。
第三章数据分析与评估第十一条光伏电站性能检测与质量评估的数据应进行分析，并根据分析结果进行评估。
第十二条光伏电站性能评估应包括电站的发电效率和逆变器效率等指标，以及光伏组件的质量和效能，对电站运行状况进行评估。
第十三条光伏电站性能评估结果应包括评价报告和评价意见，对电站的运行质量和发电能力进行评估和指导。
第四章质量评估与改进措施第十四条光伏电站的性能评估结果应根据实际情况，提出相应的质量改进措施，并跟踪改进效果。
第十五条光伏电站的性能评估结果应及时反馈给光伏电站管理部门，并建立相关的改进方案。
第十六条光伏电站改进措施应包括设备维护保养、设备升级改造等，以提高电站的发电能力和运行质量。
1 《分布式光伏发电系统并网接入技术规范》(报批稿)
ICS29.240.01F 12 NESIA 新能源标准与知识产权联盟标准SQL/NESIA 12—2014分布式光伏发电系统并网接入技术规范Technical standard for distributed photovoltaic power generation systemGrid-connected2014 - 11 - 10发布2014 - 12 - 10实施新能源标准与知识产权联盟发布SQL/NESIA 12—2014目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 一般规定 (2)5 并网原则 (3)6 对光伏并网逆变器的输出电气参数的要求 (3)7 电能质量 (4)8 电压与频率响应特性 (4)9 安全与保护 (5)10 监测与通信 (5)11 计量 (6)12 并网检测 (6)附录A （资料性附录）公共连接点和并网点的图例说明 (7)本规范用词说明 (8)附：条文说明 (9)III前言为规范分布式光伏发电系统并网接入设计，使分布式光伏发电系统并网接入设计符合国家的有关政策、法规，满足安全可靠、经济合理的要求，制定本规范。
编制组编制过程中，在对光伏发电系统、传统发电机发电原理和它们之间的运行特性的异同，以及电力系统稳定运行的必要条件等深入研究的基础上，依据现行国家和行业的相关标准，形成本规范。
本标准依据GB/T 1.1-2009规则编制。
本标准由新能源标准与知识产权联盟提出并归口。
本标准主要起草单位：深圳蓝波绿建集团股份有限公司、深圳新能电力开发设计院有限公司、中国建材国际工程集团有限公司、深圳市标准技术研究院、广州计量检测技术研究院、山亿新能源股份有限公司、深圳市拓日新能源科技股份有限公司、深圳英利新能源有限公司、深圳市太阳能学会、深圳市计量质量检测研究院、深圳市创益科技发展有限公司、深圳市中航三鑫光伏工程有限公司、珠海兴业绿色建筑科技有限公司、顺德中山大学太阳能研究院、广东汉能新能源发电投资有限公司、深圳市大族能联新能源科技股份有限公司、深圳市天昭新能源有限公司、深圳市富能新能源科技有限公司、富士康科技集团、深圳市金光能太阳能有限公司、深圳市金宏威科技股份有限公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
{技术规范标准}并网光伏发电系统性能测试技术规范报批稿最终报批稿目次前言II1 范围12 规范性引用文件13 术语和定义14 文件资料和气象环境监测数据收集35 现场检测和数据修正规则46 光伏电站性能测试57 光伏电站系统性能比评估118 检测评估报告14附录A（规范性附录）光伏电站性能测试与整体性能评估主流程15 附录B（规范性附录）光伏电站基本信息记录表16附录C（规范性附录）光伏电站气象环境系统数据记录表17附录D（规范性附录）光伏电站性能测试记录表18附录E（规范性附录）光伏电站系统性能比评估数据记录表24附录F（规范性附录）检测结果记录表汇总表25前言本本规范根据GB/T1.1-2009给出的规则起草。
本标准由河南省计量器具标准化技术委员会提出并归口。
本标准起草单位：河南省计量科学研究院、信阳师范学院河南省建材设备节能与智能化控制工程研究中心、河南科诚节能环保检测技术有限公司、洛阳市辐射环境监督管理站、河南职业技术学院、河南省辐射安全技术中心、河南省建筑工程标准定额站。
本标准主要起草人：赵军、程涛、刘江峰、黄成伟、是凡、耿晓菊、唐庆伟、吉晓红、冀艳霞。
本标准参与起草人：邓小君、张莲敏、黄静、齐志伟、韩会丽、夏燕杰、黄强。
并网光伏发电系统性能测试技术规范1 范围本标准规定了并网光伏电站性能测试的定义、测试方法、技术要求和判定原则。
本标准适用于地面安装的并网光伏电站、建筑结合的分布式并网光伏电站，不适用于储能电站及独立光伏系统。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2297-1989太阳光伏能源系统术语GB/T6495.3光伏器件第3部分：地面用光伏器件的测量原理及标准GB/T12325电能质量供电电压偏差GB/T12326电能质量电压波动和闪变GB/T14549电能质量公用电网谐波GB/T15543电能质量三相电压不平衡GB/T15945电能质量电力系统频率偏差GB/T17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量GB/T18210-2000晶体硅光伏(PV)方阵I-V特性的现场测量GB/T19964-2012光伏发电站接入电力系统技术规定GB/T20513-2006光伏系统性能监测、测量、数据交换和分析导则GB/T29196-2012独立光伏系统技术规范GB/T29319-2012光伏发电系统接入配电网技术规定GB/T50797:2012光伏发电站设计规范NB/T32012-2013光伏发电站太阳能资源实时监测技术规范CNCA/CTS0004-2010并网光伏发电系统工程验收基本要求IECTC82光伏系统能量性能评估方法技术标准IEC61140-2009电击防护装置和设备的通用概念IEC61829-1995晶体硅光伏方阵I-V特性现场测量IEC62446:2009并网光伏系统系统文件、试运行测试和检查的最低要求3 术语和定义下列术语和定义适用于本文件。
水平面总辐照度被测光伏方阵附近，水平面上的太阳辐照强度，用G h表示，单位为千瓦每平方米（kW/m2）。
光伏方阵面总辐照度光伏方阵面上的太阳辐照强度，用G i表示，单位为千瓦每平方米（kW/m2）。
环境温度光伏方阵附近的温度，可通过避免辐照且空气流通的防护罩测得，用Tamb表示，单位为摄氏度（ºC）。
光伏组件温度光伏组件背板温度，温度传感器贴在光伏组件背板上测量得到的组件背板温度，用T mod 表示，单位为摄氏度（ºC）。
标准测试条件1000W/m2的总辐照度，25℃电池温度，光谱AM1.5，太阳光谱分布按GB/T6495.3的规定执行。
光伏组件功率衰减率光伏组件标准测试条件下标称功率与评估时实测修正到标准测试条件下功率之差与标准测试条件下标称功率的比值，单位为百分比（%）。
光伏失配损失光伏组件的串联失配损失：光伏组串中所有组件最大功率的代数和与光伏组串最大功率的差值与所有组件最大功率代数和之比值，单位为百分比（%）。
光伏组串的并联失配损失：并联回路中所有光伏组串的最大功率代数和与该并联回路最大功率（或该回路的实际工作功率）的差值与所有组串最大功率代数和之比值，单位为百分比（%）。
直流线损一条直流线路的电压降与该条直流线路的入口电压的比值，单位为百分比（%）。
交流线损一条交流线路的电压降与该条交流线路的入口电压的比值，单位为百分比（%）。
逆变器效率任意时刻逆变器输出功率与输入功率的比值，单位为百分比（%）。
并网点对于有升压站的光伏电站，指升压站高压侧母线或节点；对于无升压站的光伏电站，指光伏发电站的输出汇总点。
光伏发电系统性能比光伏等效利用小时数与峰值日照时数的比值，单位为百分比（%），性能比是评估光伏电站质量的综合性指标。
计算见公式（12）。
光伏发电系统标准性能比进行温度和辐照度修正后，排除了由于使用地点环境温度不同造成差异的光伏发电系统性能比，用百分比表示，更准确反映了光伏电站的实际质量。
计算见公式（14）（15）。
光伏发电系统加权性能比光伏发电系统在不同水平辐照度范围下的性能比，结合电站当地历史辐照度分布情况进行加权平均得到的数值，用百分比表示。
计算见公式（16）。
4 文件资料和气象环境监测数据收集及测量4.1 文件资料收集在进行测试之前应进行下列文件的收集：——光伏电站基本资料；——光伏电站电气连接图；——光伏电站平面布置图；——光伏组串结构和电参数；——逆变器的主要技术参数：额定功率，最大功率点跟踪（MPPT）电压范围，逆变器最高和加权效率等；——光伏方阵设计及组件排布图；——主要设备产品说明书：光伏组件，逆变器，汇流箱，变压器等。
——不同类型光伏组件技术参数：开路电压，短路电流，额定工作电压，额定工作电流；电流温度系数，电压温度系数，功率温度系数；——光伏方阵面一周、一月及一年的总辐照能量——光伏组件一周、一月及一年的平均电池结温——并网计费点的一周、一月及一年的总发电量注：若现场能收集到光伏电站监测的历史数据，则可以选择一周、一月及一年的相关数据进行性能比和标准性能比的计算。
若收集不到历史数据，则需要现场进行相关数据的测试，测试的天数可以由检测人员根据实际情况确定，但不少于3天。
4.2 气象环境监测数据的测量4.3 太阳辐照度光伏电站系统应具备水平面辐照度和方阵面辐照度的实时测量装置，辐照度传感器的技术参数应符合NB/T32012-2013中5.1的规定，试验方法应按照该条款的要求。
4.4 环境温度环境温度测量应避免阳光直射，且保持空气流通。
温度计的技术参数应符合NB/T32012-2013中5.7的规定，试验方法应按照该条款的要求。
4.5 光伏组件温度和电池结温取光伏组件的背板温度+2℃作为电池结温。
光伏组件温度测量传感器的位置选择应按照GB/T18210-2000中的要求进行。
对于不同类型的组件，每一种组件至少安装一套组件温度测量装置。
温度计的技术参数应符合NB/T32012-2013中5.7的规定，试验方法应按照该条款的要求。
注1：温度传感器与组件之间具有良好的热传导，导热系数应达到500W/m2·K或更高；注2：温度传感器的安装不应对前面电池片的温度造成大的影响。
4.6 风速/风向测量光伏电站应安装风速和风向监测装置。
风速传感器的技术参数应符合NB/T32012-2013中5.5和5.6的规定，试验方法应按照该条款的要求。
以上收集数据记录到附录C光伏电站气象环境监测数据记录表中。
5 现场检测和数据修正规则5.1 抽样规则对于只有单一品种光伏组件和逆变器的光伏电站，根据电站运行数据，以逆变器单机为一个单元，按照好、中、差进行分档，每档抽取一个单元。
连续检测每一个单元所有光伏组串的发电量和基本电参数，测试周期至少3天。
将所有组串发电量从大到小排序，按照1：3：1的比例分为好、中、差三档，从各档中随机抽取2个组串，一共6个组串进行现场检测。
对于有多种光伏组件和逆变器的光伏电站，以逆变器单机为一个单元，对不同品种的光伏组件和逆变器各抽取一个单元。
连续检测每一个单元所有光伏组串的发电量和基本电参数，测试周期至少3天。
将所有组串发电量从大到小排序，按照1：3：1的比例分为好、中、差三档，从各档中随机抽取2个组串进行现场检测。
5.2 检测基本条件和修正规则热斑检查：用红外热像仪检测抽样单元的全部组件，辐照度≥600W/m2；严重热斑功率损失：辐照度≥700W/m2，修正到标准测试条件；污渍遮挡损失:辐照度≥700W/m2，修正到标准测试条件；光伏组件性能衰降：辐照度≥700W/m2，修正到标准测试条件；光伏组件/组串的串并联失配损失：辐照度≥700W/m2，修正到标准测试条件；隐裂检查：用电致发光成像设备检测有明显问题的组件；直流线损：辐照度≥700W/m2，修正到标准测试条件；逆变器效率：全负载率效率曲线，按照加权效率给出结果；交流线损：辐照度≥700W/m2，修正到标准测试条件；并网点电能质量：辐照度≥700W/m2；防孤岛性能测试：接入配电网时，按IEC62446:2009要求测试；对地绝缘性能检测：按IEC62446-2009要求检测；接地连续性检测：按IEC61140-2009的要求检测；5.3 辐照度和结温的修正规则5.4 辐照度修正规则检测条件：辐照度≥700W/m2；修正方法：线性等比例修正，仅对电流进行修正，不对电压进行修正（认为700W/m2以上辐照度的变化对光伏电池工作电压无影响）。
因此，辐照度对功率也可以采用线性修正。
注：本标准中辐照度修正是指光伏方阵面辐照度的修正，有特殊声明的除外。
5.5 温度修正规则检测条件：无温度范围限制；修正方法：在辐照度高于700W/m2时，以电池结温对电流、电压和功率进行修正。
5.6 电流、电压和功率的修正计算公式电压的修正计算见公式（1）。
(1)式中：——修正电压，单位为伏（V）；——实测电压，单位为伏（V）；——光伏组件电压温度系数，单位为每摄氏度（1/℃）；——电池结温，单位为摄氏度（℃）。
电流的修正计算见公式（2）。
(2)式中：——修正电流，单位为安培（A）；——实测电流，单位为安培（A）；——测试光伏方阵面辐照度，单位为千瓦每平米（kW/m2）；——光伏组件电流温度系数，单位为每摄氏度（1/℃）；——电池结温，单位为摄氏度（℃）。
功率的修正计算见公式（3）。
(3)式中：——修正功率，单位为瓦（W）；——实测功率，单位为瓦（W）；——测试光伏方阵面辐照度，单位为千瓦每平米（kW/m2）；——光伏组件功率温度系数，单位为每摄氏度（1/℃）；——电池结温，单位为摄氏度（℃）。
