下载文档原格式
塑胶件常见缺陷不良分析及对策讲解塑胶件在制造过程中常常会出现一些缺陷和不良现象，这些问题可能会导致产品性能下降，甚至无法正常使用。
因此，及时发现和解决这些问题至关重要。
本文将就常见的塑胶件缺陷进行不良分析，并给出相应的对策，希望能对相关从业人员提供帮助。
一、短射短射是指注塑过程中塑料材料未充满模具导致出现部分或全部缺料的现象。
短射主要由以下几个原因引起：1.温度不合适：塑料材料的温度过低或过高都会导致短射。
2.塑料材料不合适：塑料材料的熔融指数低或料温不合适都会造成短射。
3.模具设计问题：模具的流道设计不合理，流道太窄或太长都可能导致短射。
对策：1.调整温度：根据塑料材料的熔融指数和要求的表面质量，合理调整注塑机的温度，保证塑料材料能够完全熔融。
2.更换合适材料：选择熔融指数适宜的塑料材料，并将其预热到适当的温度。
3.优化模具设计：合理设计模具流道，保证塑料材料在进入模腔前能够充分熔化。
二、气泡气泡是指塑胶件表面或内部出现的小气孔或气泡。
气泡可能导致产品外观不良或性能下降。
气泡的产生主要有以下几个原因：1.塑料材料中含有挥发性成分：一些塑料材料中含有挥发性成分，如果注塑温度过高，这些挥发性成分就会挥发出来形成气泡。
2.模具表面不洁净：如果模具表面不干净或有油污等杂质，气泡就会在塑料注入过程中被吸附在塑料中形成。
3.注塑机压力过高：注塑机压力过高会导致空气被压进模具中，形成气泡。
对策：1.调整注塑温度：根据塑料材料的特性，合理调整注塑温度。
温度过高易导致气泡产生，温度过低则容易短射。
2.模具清洁：保持模具表面干净，定期对模具进行清洗，去除杂质和油污。
3.控制注塑机压力：根据塑料材料的特性和模具的要求，合理控制注塑机的压力，避免空气进入模具。
三、热处理不当塑胶件经过热处理后，如果处理不当，可能导致产品性能下降或出现变形等问题。
常见的热处理问题有：1.温度不合适：热处理时，温度不合适会导致产品硬度不均匀或过硬。
注塑制品常见不良原因分析与改善对策一;色差1.品质问题描述=====注塑件颜色与标准色样用肉眼观看有差异，判为色差，在标准的光源下2.产生的原因及解决的方法===原材料方面：包括色粉更换、塑胶材料牌号更改，定型剂更换原材料品种不同：如PP料与ABS料或PC料要求同一种色，但因材料品种不同而有轻微的色差，但允许有一定的限度范围设备工艺原因：A、温度；B、压力；C熔胶时间等工艺因素影响。
环境因素：料筒未清干净，烘料斗有灰尘，模具有油污等色粉本身因素：有些色粉不受温，且制品很易受温度变化而改变。
二、填充不足（缺胶）1.问题描述=====注塑件不饱满，出现气泡、空隙、缩孔等，与标准样板不符称为缺胶2.产生的原因/解决办法====模具方面：A、浇注系统设计不合理，浇注系统是熔体进入模腔的通道，对塑料件成型质量有很大关系，浇口的位置不是在壁厚部分B、模具排气结构不良C、熔体重的杂质或冷料阻塞流道D、模具温度未达到原料方面A、原材料含水量过大B、原料中易挥发物超标C、原材料中杂质或再生料过多注塑机方面A、注射量不足：如用150T机生产180T产品B、喷嘴为异物堵塞，喷嘴孔太小C、原料供应不足；如料筒堵塞，水口料影响下料D、止逆阀故障E、注射行程不够成型操作方面A、模具温度过低B、注射压力太低C、保压时间太短D、注射速度太慢E、熔体温度太低三、翘曲变形1、问题描述====塑胶件形状在塑件脱模后或稍后一段时间内产生旋转和扭曲现象，如有直边朝里，或朝外变曲或平坦部分有起伏，如产品脚不平与原模具设计有差异称为变形，有局部和整体变形之分。
2、产生的原因/解决办法====模具方面：主要是针对模具设计方面不合理造成的，在此不做讲述成型操作方面：A、注射压力过高，流体方向和垂直流向方向分子取向相差较大，塑胶力图恢复原有的卷曲状态，所以流体流动方向上的收缩大于垂直流动方向上的收缩。
B、熔体温度过高C、保压压力过高：保压压力高时，塑料中的内压力过高，在脱模后内应里德释放使塑胶件产生翘曲变形D、熔体流速太慢E、回火温度过高或时间太长原材料方面：pp/pa料容易变形3、翘曲变形解决方法：A、降低注射压力B、降低熔体温度C、降低保压压力D、增加熔体流速E、有内应力的制品用低温回火10-20分钟，如ABS料用60-65摄氏度温度，PC/PMMA 用90-100摄氏度温度回火四、熔接痕1、问题描述=====在塑胶件表面的线状痕迹，有塑胶在模具内汇合在一起所形成，而熔体在其交汇处未完成融合在一起，彼此不能熔为一体即为熔接痕，多表现为一直线，由深向浅发展，此现象对外观和力学性能有一定影响。
塑胶件常见的缺陷产生原因及解决办法一、设计方面的缺陷：1.不合理的尺寸设计：塑胶件的尺寸设计不合理可能导致尺寸偏差过大、尺寸不一致等问题。
解决方法是根据塑胶件的具体用途和要求进行合理的尺寸设计，并进行合适的工艺分析和模流分析。
2.没有考虑到材料的特性：不同塑料材料具有不同的热胀冷缩系数、熔融温度等特性，设计时没有考虑到这些特性可能导致尺寸偏差、变形等问题。
解决方法是根据塑料材料的特性进行合适的设计和模具制造选型。
3.模具设计问题：模具设计不合理或者制造质量不过关可能导致塑胶件的缺陷问题。
解决方法是进行合理的模具设计，并选择专业的模具制造厂家。
4.不合理的壁厚设计：塑胶件的壁厚设计不合理可能导致塑胶件变形、收缩不均匀等问题。
解决方法是根据塑胶件的材料特性和实际使用要求进行合理的壁厚设计。
二、材料方面的缺陷：1.材料质量问题：不合格的原料质量可能导致塑胶件出现异味、颜色不均匀等问题。
解决方法是选择合格的塑料原料供应商，并进行原料的严格检验。
2.材料混合不均匀：塑料材料在加工过程中没有充分混合均匀可能导致塑胶件的颜色不均匀等问题。
解决方法是进行充分的原料预处理和混炼，确保塑料材料的均匀性。
3.熔体温度不均匀：塑料材料在注塑过程中温度不均匀可能导致塑胶件尺寸偏差、表面气泡等问题。
解决方法是调整注塑机的温度控制系统，确保熔体温度均匀稳定。
三、工艺方面的缺陷：1.注塑工艺参数设置不当：注塑过程中，如射胶压力、射胶速度、冷却时间等工艺参数设置不当可能导致塑胶件出现尺寸偏差、气泡、表面缺陷等问题。
解决方法是根据塑料的特性和产品要求进行合理的工艺参数设置。
2.模具温控不均匀：模具温度不均匀可能导致塑胶件出现收缩不一致、尺寸偏差等问题。
解决方法是进行模具温度分析和温控系统的优化。
可以采用热流道模具、快速温度控制系统等技术手段解决问题。
3.模具保养不当：模具的使用寿命长，如果没有进行定期的保养和维修可能导致塑胶件出现模纹、模具磨损等问题。
塑胶常见不良及解决方法塑胶是一种常见的材料，广泛应用于各种行业和领域。
然而，由于塑胶的特性以及制造过程中的一些问题，常常会出现一些不良现象。
本文将重点介绍一些常见的塑胶不良及其解决方法。
1.氣泡：塑膠制品中常見的一種不良現象是氣泡，這會在成品表面或内部形成小气囊。
气泡的形成是由于塑胶熔融时含有的空气或挥发物没有充分释放出来。
解决方法包括降低加工温度、增加熔体压力、增加注射速度和使用抗气泡添加剂等。
2.热胀冷缩：塑胶制品在温度变化下会发生热胀冷缩，导致尺寸变化。
这可能会导致配件无法正常连接或安装。
为了解决这个问题，可以采用材料改性或加工工艺改进，如增加冷却时间、降低注射温度等。
3.白化：白化是指塑胶制品表面或内部出现白色斑点或条纹。
这种现象通常是由于塑胶在注射过程中发生气泡聚集或制品未达到均匀熔融所致。
解决方法包括优化注射工艺、增加熔体压力、使用抗白化添加剂等。
4.热裂纹：热裂纹是指在塑胶产品成型过程中出现的裂纹现象。
这通常是由于塑胶在成型过程中存在过大的应力集中，导致塑胶产生裂纹。
解决方法包括改变模具设计、增加冷却时间、预混塑胶料等。
5.变色：变色是指塑胶制品在使用或储存过程中出现颜色变化。
这可能是由于塑胶材料受到光、热、氧化等外界因素的影响所致。
解决方法包括选择适当的防褪色添加剂、合理储存塑胶制品等。
6.毛刺：毛刺是指塑胶制品表面出现不平整、刺状的小颗粒。
这通常是由于模具表面不平整或注射工艺不当所导致的。
解决方法包括优化模具设计、控制注射压力、调整注射速度等。
7.缩水：缩水是指塑胶制品在冷却过程中发生体积收缩。
这可能导致尺寸偏离设计要求。
解决方法包括优化塑胶成型工艺、增加冷却时间和选择合适的材料等。
8.潜伏期延长：有些塑胶在使用一段时间后会发生不良现象，如变形、断裂等。
这可能是由于塑胶受到环境因素、应力或热老化的影响导致的。
解决方法包括选择合适的材料、控制加工温度、降低应力等。
总结起来，塑胶制品的不良现象可能是由于材料、工艺或环境等多种因素造成的。

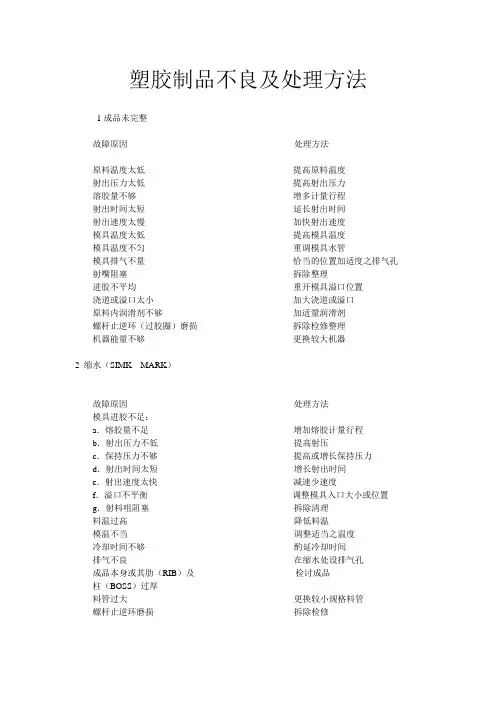

塑胶制品不良及处理方法塑胶制品是一个在日常生活中被广泛使用的产品，因其轻便、耐用、易于成型和低成本等特点而受到广泛青睐。
然而，在制造，储存和使用的过程中，可能会出现不良问题。
本文将讨论一些常见的塑胶制品不良和对应的处理方法。
首先，挤塑制品可能出现的一个常见问题是开裂。
开裂可能由于塑胶材料中的应力集中导致，也可能由于温度变化引起的热胀冷缩效应。
解决这个问题的方法之一是增加产品的厚度，以减少应力集中的几率。
另外，可以改变材料的成分，增加韧性，使其更能抵抗温度变化引起的应力。
其次，成型过程中的热流道也可能导致塑胶制品的不良。
热流道是用来将塑胶材料引导到模具中的系统。
不良的热流道设计可能导致产生气泡，留下痕迹或制造不完整的产品。
解决这个问题的方法包括重新设计热流道系统，使其更加均匀，并确保热流道与模具的接触面积充足。
此外，一些塑胶制品可能会出现尺寸不符合要求的问题。
这可能是由于模具的磨损或变形导致的。
解决这个问题的方法包括定期检查和更换模具，以确保其保持良好的形状。
还有一个常见的问题是喷涂塑胶制品表面不良。
这可能是由于颜料或涂层的质量问题导致的。
对策之一是在生产过程中对颜料或涂层进行严格的质量检查，以确保其符合要求。
另外，可以使用更高质量的颜料或涂层，以提高塑胶制品的外观。
此外，塑胶制品也可能出现黄化或变色的问题。
这可能是由于光照、热氧化或污染物导致的。
为了避免这个问题，可以选择具有抗紫外线性能的塑胶材料，或者在最终产品上添加防护层。
总之，塑胶制品在制造和使用过程中可能会出现各种不良。
针对不同的问题，我们可以通过改变材料的成分，重新设计模具或改进生产工艺来解决问题。
此外，定期检查和维护设备也是预防不良的关键。
通过采取这些措施，可以提高塑胶制品的质量和性能，满足消费者的需求。
塑胶件常见缺陷产生的原因及解决方法1.原材料质量问题：塑胶件常见的原材料问题包括原材料中含有杂质、原料失效、原料配比不正确等。
这些问题会导致塑胶件的质量下降和性能降低。
解决方法是对原材料进行严格的检验和筛选，确保原材料的纯度和质量。
2.模具设计问题：模具设计不合理可能导致塑胶件的缺陷，例如模具壁厚不均匀、模腔表面粗糙等。
解决方法是对模具进行合理设计，确保模具的结构和尺寸满足产品要求，并提高模具的制造工艺和加工精度。
3.注塑工艺问题：注塑过程中的工艺参数设置不当会导致塑胶件出现缺陷，例如温度不稳定、压力不均匀、注射速度过快等。
解决方法是优化注塑工艺参数，确保温度、压力、速度等参数的稳定和均匀。
4.模具磨损和损坏：长时间使用会导致模具磨损和损坏，影响塑胶件的质量和外观。
解决方法是加强模具的保养和维护，定期进行模具清洁和润滑，并进行必要的修复和更换。
5.后道工艺问题：塑胶件的后道加工也可能引发缺陷，例如焊接不牢固、喷涂不均匀等。
解决方法是加强后道工艺的控制，提高工艺的稳定性和一致性。
综上所述，要解决塑胶件常见缺陷的问题，需要从原材料选择、模具设计、注塑工艺、模具维护和后道工艺等方面入手，通过优化和控制各个环节，提高产品的质量和性能。
同时，还需要建立健全的质量管理体系，对生产过程进行全面监控和检测，及时发现和解决问题。
最后，还应该加强员工的培训和技能提升，提高操作技术和质量意识，提高产品的一致性和稳定性。
只有通过不断改进和严格控制，才能有效降低塑胶件的缺陷率，提高产品的质量和市场竞争力。
塑胶件常见缺陷产生的原因及解决方法一、材料问题1.材料选择不当：选择不适合的塑胶材料或材料质量不达标，容易导致塑胶件的缺陷。
解决方法是根据具体要求选择合适的塑胶材料，并进行必要的材料测试和质量控制。
2.材料批次差异：不同批次的塑胶材料可能存在差异，如流动性、收缩率等，导致成型件的缺陷。
解决方法是进行材料测试和合理的材料配方设计，确保不同批次的材料性能稳定一致。
二、工艺问题1.注塑工艺参数不合理：注塑工艺参数（如注射速度、保压时间等）不合理会导致成型件的缺陷，如短流、气泡等。
解决方法是通过优化注塑工艺参数，使之更加合理和稳定。
2.注塑模具设计和制造问题：模具结构不合理、尺寸精度不达标等问题会导致成型件的缺陷，如模具表面瑕疵、尺寸偏差等。
解决方法是进行合理的模具设计和制造，并进行必要的模具修整和维护。
3.注塑材料温度控制不当：材料温度过高或过低都会导致成型件的缺陷，如熔接线、气泡等。
解决方法是通过调整料筒温度、模具温度等进行合理的温度控制。
4.模具开合不良：模具开合不良或夹模力不足会导致成型件的缺陷，如模具压痕、塌陷等。
解决方法是保持模具开合顺畅，并确保夹模力适当。
三、设计问题1.设计尺寸不合理：设计尺寸过大或过小、壁厚不均匀等问题会导致成型件的缺陷，如尺寸偏差、变形等。
解决方法是根据塑胶件的使用要求和成型工艺特点进行合理的尺寸设计，并进行必要的尺寸优化。
2.设计结构不合理：设计结构复杂、壁薄部位过多等问题容易导致成型件的缺陷，如留痕、焊痕等。
解决方法是简化设计结构、增加加强筋等措施，提高塑胶件的强度和表面质量。
3.装配接口设计不当：塑胶件的装配接口设计不当会导致装配困难、配套件脱落等问题，影响整体使用效果。
解决方法是合理设计装配接口，确保装配紧固可靠。
以上是塑胶件常见缺陷产生的原因及解决方法的概述。
在实际生产中，还需要根据具体情况进行详细分析和解决。
为了确保塑胶件的质量，需要在材料选择、工艺控制和设计优化等方面进行全面的控制和改进。
塑胶件常见的缺陷产生原因及解决办法塑胶件是广泛应用于各个领域的一种重要工程材料，但由于其加工过程的特殊性，常常会出现各种缺陷。
这些缺陷可能会影响塑胶件的外观、性能甚至是功能，因此怎样解决塑胶件的缺陷成为了一个非常重要的问题。
本文将探讨塑胶件常见的缺陷产生原因及解决办法。
1.短射：短射是指塑胶件注射模具中未填满的部分。
造成短射的原因主要有以下几点：(1)注射速度过快，导致塑料未来得及填满模具空腔；(2)熔融温度过低，导致塑料的流动性差；(3)模腔设计不合理，导致塑料流动受阻。
解决办法：(1)调整注射速度，控制在合适范围内；(2)调整熔融温度，确保塑料具有良好的流动性；(3)优化模腔设计，提高塑料的填充性能。
2.热流痕：热流痕是指在填充过程中，由于塑料的流动速度不一致或受到障碍物干扰而造成的痕迹。
产生原因：(1)注射速度过快导致塑料流动速度不均匀；(2)模具设计不合理，导致流道阻力较大；(3)模具表面存在污物或磨损，阻碍流动。
(1)调整注射速度，确保塑料流动速度均匀；(2)优化模具设计，减小流道阻力；(3)定期保养模具，确保模具表面光洁无污物。
3.翘曲：翘曲是指塑胶件在冷却过程中由于收缩不均匀而造成的扭曲变形。
产生原因：(1)注射过程中温度分布不均匀，导致冷却速度不均匀；(2)部分材料的收缩率较大，造成不均匀收缩；(3)模具设计不合理，导致冷却不均匀。
解决办法：(1)控制注射过程中的温度分布，确保全面均匀冷却；(2)使用收缩率较小的材料；(3)优化模具设计，确保冷却均匀。
4.气泡：气泡是塑胶件内部或表面存在的气体囊状物。
产生原因：(1)注射过程中，塑料因挤压和高温导致内部气体产生；(2)注射过程中，未充分排除空气导致气泡残留；(3)塑料材料含有挥发性成分，造成气泡。
(1)调整注射过程中的温度和压力，减少气体产生；(2)注射过程中加入真空排气步骤，充分排除空气；(3)选择不含挥发性成分的塑料材料。
5.纹痕：纹痕是塑胶件表面存在的细微沟纹。
塑胶制品常见问题成因及解决办法（1）塑料制品出现凹痕的原因及解决方法一、产生凹痕的原因1 、制品各部分厚度不同2、模具内在压力不足3、模具冷却不充分4、由于冷却时间不足而产生的变形二、相关联的知识1、在生产制品过程中，凹痕是不良现象中发生频率最高的，注入模具的塑料在冷却时发生体积收缩，早冷却部分即表面首先硬化，内部就会产生气泡，所谓凹痕，就是冷却慢的部分在气泡收缩的方向产生了显眼的凹面。
2、收缩性大的材料也容易产生凹痕。
当要改变成型条件来消除凹痕时，应该把设定条件往收缩小的方向设定。
即模温、料筒温度降低，射出压力提高，但是应该注意由此可能会引起残余内应力。
3、因为凹痕以不显眼为好，所以，如果不影响外观的时候，有故意在模具上加工成腐蚀的模样，例如纹状、粒状等。
还有，如果成型材料是HIPS时，用降低模温来降低光洁度也有效果。
但是这些方法一旦有凹痕发生，想修理磨光制品就有困难。
三、解决的方法1、即时：提高射出压力，延长射出保压时间，降低料筒温度和模具温度，在产生凹痕的地方强制冷却。
2、短期的：在产生凹痕的地方补上流边。
在产生凹痕的地方的材料通边有狭小的场所时，把这部分边厚。
3、长期的：应彻底避免设计制品厚度的差异。
容易产生凹痕的加强筋，狭长的形状应尽量短。
四．于材料的差异成型收缩性大的材料，凹痕也大。
例如PE、PP，即使只要稍微的加强筋，就会产生凹痕。
材料成型收缩率PS 0.002~0.006PP 0.01~0.02PE 0.02~0.05五、参考事项：1、当温度降低到不产生凹痕时，如果在模腔内的材料还有压力，应该考虑到不会产生凹痕了。
围绕在模具内的材料在模具内的压力即静压力，无论什么地方都是不一定的。
接近浇口部分的压力高，如果材料的通边宽，因为到各个角落的压力的传递，近浇口同远离浇口的地方的压力差跟全体的压力相比相差很小就不会产生凹痕，也就能得到不残留内部应力的制品。
而部分的材料在流入有困难的场所时，这个地方有高的压力，其他地方的压力降低就会产生凹痕。
这一部分高压的残留，是制品的内部应力也大。
在理想的状态下材料温度同模具温度的上升，材料流动性较好，并且射出在静压状态也变底。
2、在变化成型条件时，温度、压力、时间的组合应预先制作好的表格，按顺序进行，就可以早知道结果。
首先时间变得很长后，每逢压力的微小变化也容易知道。
应注意的是：得到温度变化时的结果，应该在注射料之后，等温度降下后再生产时的结果。
(2) 塑胶制品缺料的原因及解决方法一．产生缺料的原因：1、注塑机压力的不足2、模具内压力的不足3、材料流动性的不足4、型腔内空气逸出不良5、浇口不平衡（每模出数多的时候二．关联的知识：1、缺料一般是由模具的形状和材料的流动性来决定的。
当是由于成型条件设定而引起的却料时，成型的条件设定应朝材料流动性好的方向设定，即提高模温、料筒温度，提高射出速度和射出压力。
2、型腔内的排气通边设计不高明时，造成模具内空气难逸出，除了引起制品缺料外，还是引起制品糊斑和融合痕的原因。
一、解决的方法1、即时：提高模具温度，加料筒温度，提高射出压力，在分型面加上气体逸出槽（深度0.02~0.04mm）宽5~10mm。
2、短期的：加大浇口，加大流边，在每模出数多的场合，那个型腔缺料就扩大那个型腔的浇口，还有改变流边的配置，加上气体逸出销，提高模具的光洁度。
3、长期的：避免设计制品厚度的不同，在制品厚度厚的地方附加浇口，了解使用制品的场合，合适的话尽量使用流动性好的材料。
二、由于材料的差异如果模具温度不高时，材料流动性明显变坏的树脂象聚碳酸脂肪（PC）聚本醚（PPO）聚对苯二酸乙二醇酯（PETP）等，这就必须使模具温度加热到80度以上（使用模具温调机）。
三、参考事项1、所谓材料的流动性，一般指测定在一定的温度，一定的压力下的材料在一定的时间内流入注流孔的重量。
表示材料的流动性能有材料的融化指数。
例如：聚本乙烯的融化指数为在190度下加上2160+-10度的载荷挤出时10分钟流过注流孔的重量。
2、作为测定树脂流动性的使用方法，使用螺旋流动（旋涡）模具，用这个可以测定出树脂填充的长度结果。
（1）射出保压时间在一定时间以上同填充长度没有关系，但是太短的场合会引起填充不足（缺料）。
（2）同材料在料筒内滞留的时间无关。
（3）射出速度如果太慢，填充变得不充分，然而在一定值以上的速度会影响很小。
（4）模具温度高的为好，影响也小。
（5）螺杆可塑化行程假如有稍微剩余的话，填充长度变长。
（6）射出压力同填充长度大体上呈直线关系。
（7）材料温度在成型的适当领域，温度同填充长度大体上呈直线比例。
（8）型腔的厚度同填充长度，大体上成直线比例。
3、填充最大长度（L）同型腔的厚度（T）的比值L/T作为成型材料流动性的标准。
材料L/T比值PVC（硬）150-100PVC（软）240-160PC 150-100PA6 320-200PS 200-220PP 280-160PE 280-200（3）塑胶制品加工--消除制品银条痕的方法一、产生银条的原因1、材料中的水分和挥发性液体的气化2、材料的分解3、材料的剪切二、相关联的知识1、材料中含有微量的水分，除了引起银条痕外，波流纹，白化，气泡等成型不良现象也会发生。
对材料的流动性和热劣化等也有很坏的影响。
2、从料筒流向注嘴口流边、浇口的材料，如果温度变化的梯度太大，容易凡是材料的剪切。
3、当模具的气体逸出场所变差的时候，也会发生银条痕。
三、解决的方法1、即时：对材料完全干燥。
(用高温短时间干燥来做效果不好，普遍是以85。
C温度干燥4个小时)提高模具温度，降低加热料筒温度，对料筒注射嘴进行保温。
2、短时间的：使流边变粗3、长期的：避免设计制品厚度的差异，在制品厚度厚的地方附加上浇口。
四、由于材料的差异：1、因为大多数的材料必须干燥。
通常是在料筒上附加干燥器。
2、象聚碳酸脂之类的特别需要干燥的材料，在袋或罐中先预热干燥后再倒入干燥机。
3、象PVC 等材料，容易发生分解也常发生银条痕。
（4）塑胶制品加工--消除制品飞边的方法一．产生飞边的原因1-1模具分型面（PL）滑动面不配合。
1-2 射出压力太高1-3 注射机的偏移1-4 锁摸力不足二．相关联的知识2-1 模具的分型面PL，滑动的配合面，脱模销，垫块等等。
构成了模具的各种槽间的间隙，若材料的流人就成为了飞边。
飞边呈楔形块。
有渐渐变大的趋向。
2-2 消除制品的飞边一般以修理模具为原则，因成形条件设定不好而一时出现的飞边，应采用降低料筒温度。
降低模具温度，下降射出速度使材料流动性降低的方向设定参数。
但是，用这种应注意到会引起制品内部内应力的残留。
三．解决的方法3-1 即时：降低射出压力，降低加热料筒温度。
降低射出速度。
3-2 短期的：对模具发生飞边的面进行研磨。
3-3 长期的：模具使用硬质钢的材料。
四．由于材料的差异4-1 因流动性好的材料也就容易产生飞边，所以模具分型面要做得严密。
4-2 结晶性材料在熔融时因粘度很低。
特别需要模具分型面的严密。
五．参考事项5-1 应注意，对模具加过大的压力也会产生飞边，分型面之间，夹人异物既损伤模具，又会产生飞边。
5-2 模具材料通常使用S50C 等材料（日本JJS标准相当于国产50#钢）使用HRC30的预先硬化过的特殊钢，在分型面就很难产生飞边。
(5) 塑胶制品加工--消除制品变形的方法一．产生变形的原因1、制品的形状，特别是成形收缩率同制品厚度的关系而引起的残留应力。
2、由于成型条件产生的残余应力3、脱模时产生的残余应力4、由于冷却时间不足而引起变形二．相关联的知识1、制品的变形（翘曲、弯曲、小皱纹）同产生裂纹的原因一样。
即制品内残余内应力。
成型的设定条件应朝消除制品内应力的方向设定。
即提高料筒温度、模具温度后，在材料流动性变好的状态下，射出压力不要太高。
2、为了减少残余内应力，有进行退火处理，即在热变形温度10度以下，2小时以上的加热就有消除内应力的效果。
但这种方式的退火因费用高而使用的不普遍。
3、如果模具的冷却水孔不能对制品进行均匀冷却，也会产生残余应力，这就意味着冷却水孔不能太浅。
三、解决方法。
1、即时：在模具内充分冷却固化（延长冷却时间记时器），提高料筒温度，降低射出压力。
2、短期：使模具冷却均匀化。
3、长期：避免制品厚度的差异，在制品厚度大的地方设置浇口（1-1），因直线容易引起翘曲，做成大的R曲线，制品可逆弯曲的模具，增加顶出杆个数，增加脱模斜度。
四、于材料的差异：1、结晶性的材料（聚乙稀、聚丙稀、聚甲醛、尼龙）成型收缩率大，还有容易引起偏向，非结晶性材料（聚苯乙稀、ABS）容易引起残余应力。
五、参考事项：1、成型后在常温下用矫正器保持，能稍微防止变形，但不能抱有太大的期望。
2、在薄形的箱子成型中，因成型温度引起的弯曲，这常见于单单是热膨胀。
（6）塑胶制品加工--消除制品裂纹的方法一、制品产生裂纹的原因：1、由于成型设定条件引起的残余应力（过饱模）2、脱模时发生的残余应力3、制品的形状引起的应力集中4、同镶块的热膨胀引起的误差5、材料的劣化二、相关联的知识：1、跟上一节变形同一原因2、金属镶块预先加热，则可以缓和成型时的残余应力，同样的原理，用成型后的退火代替镶块加热也是一种方法。
3、在成型设定条件中，用下降射出压力这一措施是最有效的。
4、如果脱模销分别是平衡的，在脱模是加上大点的力。
三、解决的方法：1、即时：提高料筒温度，降低射出压力，降低脱模速度。
2、短期：提高模具型腔的光洁度。
3、长期：脱模斜度要足够，脱模销要分布平衡，制品上不要设计有锐角，还有要尽量避免制品的厚度差异。
四、由于材料的差异：1、因聚碳酸脂（PC）PVC等材料容易粘在模具的镀铬层上，特别在角落上成为倒锥体，所以要给以注意。
2、聚碳酸脂（PC）容易在模具镶块处产生裂纹，象这样的情况最好在材料里加进增强玻璃纤维为好。
五、参考事项：有残余应力的制品因溶剂、油、药品的付着，会产生裂纹（以下讲的应力龟裂），微量的油付上后会产生很多的裂纹效应（7）塑胶制品加工--消除制品应力龟裂的方法一、制品产生应力龟裂的原因残留有内应力的制品因溶剂、油、药品的作用。
二、相关联的知识1、同变形、裂纹同样的原因。
2、应力龟裂我们考虑可能是由于溶剂、油、药品的作用使制品的结合力降低而产生。
3、对应力龟裂的检测只要附加上外力。
简单的方法就是在被检测的制品下吊上重物，使方式拉伸强度的20%的应力发生，这时用溶剂、油、药品涂布一周进行观察。
4、因为实际的药品种类是混合物，所以不能一概而论。
由于少量的防锈油或切削油的作用就会产生龟裂效应。
5、在实验中，全部的溶剂、油、药品类物品对制品或多或少都有影响，所以使用的容器预先必须认真检查、清洗，不得有异物。
