大跨度管桁架钢结构的制作技术
摘要：从管桁架的焊接技术、焊接变形控制技术、组对胎架设计精度控制、起拱计算和控制方案、组对精度控制技术、预拼装技术、深化设计软件（Tekla
Structure和STCAD/CAM）的应用七方面加以表述，证明管桁架钢结构制作的关键技术在于节点放样、焊缝及坡口的加工及管桁架整体制作精度的控制技术。
关键词：管桁架 钢结构 焊接 预拼装 制作精度 深化设计
1.概述
管结构和桁架结构是钢结构的重要组成部分。随着钢结构行业软件的技术进步和多维数控切割技术的发展，为管桁架钢结构的应用提供了技术和装备的保证，管桁架结构得到了前所未有的发展。
管桁架钢结构有如下优点：1）节点形式简单。结构外形简洁、流畅，适用于多种结构造型。2）刚度大，几何特性好。钢管的管壁一般较薄，截面回转半径较大性能好。故抗压和抗扭性能好。3）施工简单，节省材料。节点处各杆件直接焊接，因而具有施工简单，节省材料的优点。4）有利于防腐和清洁维护。钢管和大气接触表面积小，易于防护。在节点处直接焊接，维护更为方便，管形构件在全长和端部封闭后，其内部不易生锈。5）圆管结构的管桁结构流体动力特性好。承受风力或水流等荷载的作用时，荷载对圆管结构的作用效应比其他截面形式结构的效应要低得多。
管桁结构尤其是空间管桁结构的独特优势，符合大跨度空间结构的发展需要，这种结构体系营造了力学和美学的完美结合，在造型新颖、外形各具特色的大型场馆、会展中心等中愈来愈受到青睐，发展势头迅猛。
2.管桁架用低合金高强度钢焊接技术
焊接技术是钢结构技术中的关键技术，是钢结构工程的质量和寿命保证。对于大跨度管桁架钢结构也同样。低合金高强度钢结构焊接技术的掌握，是大跨度管桁架钢结构制作技术的基础。
正确选择钢结构在制作加工过程中经常使用焊接工艺，才能保证低合金高强度钢所制作的钢结构的焊缝应具备的强度和韧性．才能经受住预定用途出现的最不利的条件。日前低合金高强度钢的发展与各种焊接工艺的发展足同步进行的，管桁架钢结构目前涉及的材质为Q345，在焊接工艺合理、焊接操作得当，严控焊接工艺纪律是可以很好地进行焊接的。因此不再赘述。
２０１２ Ｎ０．４ Ｃｏｎｓｔｒｕｃｔｉｏｎａｌ Ｅｎｇｉｎｅｅｒｉｎｇ羹 建筑工程

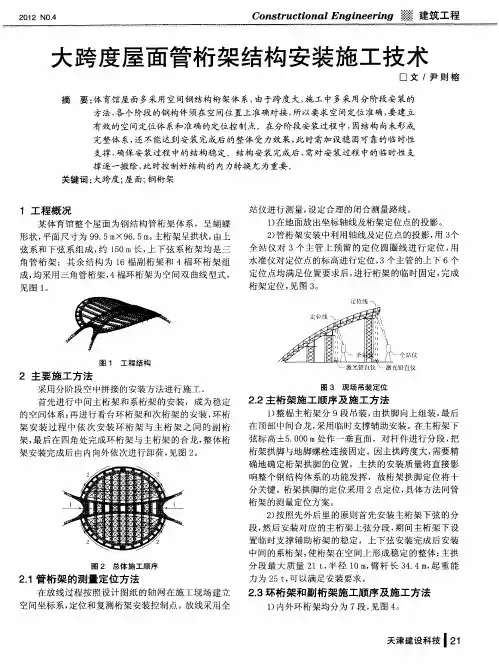

大跨度屋面管桁架结构安装施工技术
口文／尹则榕
摘要：体育馆屋面多采用空间钢结构桁架体系，由于跨度大，施工中多采用分阶段安装的
方法，各个阶段的钢构件须在空间位置上准确对接，所以要求空间定位准确，要建立
有效的空间定位体系和准确的定位控制点。在分阶段安装过程中，因结构尚未形成 完整体系，还不能达到安装完成后的整体受力效果，此时需加设稳固可靠的临时性 支撑，确保安装过程中的结构稳定。结构安装完成后，需对安装过程中的临时性支
撑逐一撤除，此时控制好结构的内力转换尤为重要。 关键词：大跨度；屋面；钢桁架
１工程概况
某体育馆整个屋面为钢结构管桁架体系，呈蝴蝶 形状，平面尺寸为９９．５ ｉｎ×９６．５ ＩＴＩ。主桁架呈拱状，由上 弦系和下弦系组成，约１５０ ｍ长，上下弦系桁架均是三 角管桁架；其余结构为１６榀副桁架和４榀环桁架组 成，均采用三角管桁架，４榀环桁架为空间双曲线型式， 见图１。
图１工程结构 ２主要施工方法
采用分阶段空中拼接的安装方法进行施工。 首先进行中间主桁架和系桁架的安装，成为稳定 的空间体系；再进行看台环桁架和次桁架的安装，环桁 架安装过程中依次安装环桁架与主桁架之间的副桁 架，最后在四角处完成环桁架与主桁架的合龙，整体桁 架安装完成后由内向外依次进行卸荷，见图２。
图２总体施＿Ｔ＿ＩＩＩ￣序 ２．１管桁架的测量定位方法
在放线过程按照设计图纸的轴网在施工现场建立 空问坐标系，定位和复测桁架安装控制点。放线采用全 站仪进行测量，设定合理的闭合测量路线。 １）在地面放出坐标轴线及桁架定位点的投影。 ２）管桁架安装中利用轴线及定位点的投影，用３４＂ 全站仪对３个主管上预留的定位圆圈线进行定位，用 水准仪对定位点的标高进行定位，３个主管的上下６个 定位点均满足位置要求后，进行桁架的临时固定，完成 桁架定位，见图３。
