当前位置：文档之家 › 材料的使用性能

材料的使用性能

  • 格式：docx
  • 大小：24.16 KB
  • 文档页数：1

材料的使用性能

材料的使用性能是指材料在特定条件下所表现出的性能特点，包括力学性能、物理性能、化学性能、热学性能等多个方面。不同的材料具有不同的使用性能，因此在实际工程中需要根据具体的使用要求选择合适的材料。下面将从几个方面来介绍材料的使用性能。

首先，力学性能是材料使用性能中最基本的性能之一。力学性能包括强度、韧性、硬度、塑性等指标。强度是材料抵抗外部力量破坏的能力，韧性是材料抵抗断裂的能力，硬度是材料抵抗划伤或压痕的能力，塑性是材料在外力作用下发生形变的能力。这些指标直接影响着材料在实际使用中的承载能力和耐久性，因此在材料选择和设计中需要充分考虑这些性能。

其次，物理性能是材料使用性能中另一个重要的方面。物理性能包括密度、导热性、导电性、磁性等指标。密度是材料单位体积的质量，导热性是材料传导热量的能力，导电性是材料传导电流的能力，磁性是材料受磁场作用的特性。这些指标直接影响着材料在实际使用中的热学特性、电学特性和磁学特性，因此在材料的应用领域和环境中需要考虑这些性能。

另外，化学性能也是材料使用性能中需要考虑的方面之一。化学性能包括耐腐蚀性、耐热性、耐磨性、耐老化性等指标。耐腐蚀性是材料抵抗化学介质侵蚀的能力，耐热性是材料在高温环境下保持稳定性的能力，耐磨性是材料抵抗磨损的能力，耐老化性是材料在长期使用中保持性能稳定的能力。这些指标直接影响着材料在恶劣环境下的稳定性和可靠性，因此在特殊使用条件下需要充分考虑这些性能。

综上所述，材料的使用性能是多方面的，需要全面考虑材料的力学性能、物理性能、化学性能等多个方面的指标。在实际工程中，需要根据具体的使用要求和环境条件选择合适的材料，以确保材料能够发挥最佳的性能，满足工程需求。因此，对材料的使用性能有一个全面的了解和认识，对于工程设计和材料选择具有重要的意义。

合集下载

321不锈钢材料性能简介 321不锈钢材料使用范围介绍

321不锈钢材料性能简介 321不锈钢材料使用范围介绍

不锈钢材料简介

钢种分类： 321

在304钢种里添加碳稳定化元素Ti，抑制晶界敏锐化，在敏锐化区间（450 ℃～850 ℃）使用为目的开发，添加Ti之后缺陷（inclusion line，Ti-streak）多发钢种

特性及实用用途：

钢种 321

特性 --在敏锐化区间（450 ℃～850 ℃）使用

用途 --Boiler热交换器，管道，Expansion joint等焊接，组装后无法进行热处理的部件/设备

化学成分：（单位：wt％）

规格 C Si Mn P S Cr Ni 其他

TYPE

321 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 17.00～9.00 9.00～13.00 Ti： ≥ 5 × C%

机械性能：

规格 YS（ Mpa ） TS（ Mpa ） EL（%） Hv

TYPE

321 ≥205 ≥520 ≥40 ≤200

材料性能指标

材料性能指标

常用材料性能指标

材料 ρ

[Kg/m3] σp,0.2

[MPa] σb

[MPa] τ

[MPa] fσ

[MPa] fτ

[MPa] E

[MPa] υ

α

[1/℃] [γ]

=[K]/1.4 [K]

备注

Q235 7.85×103 235 0.58σ 215 125 2.1×105 0.30 1.2×10-5 1.55 棒D<40,板t<20,

型材t<15

Q345 7.85×103 345 0.58σ 315 185 2.1×105 0.30 1.2×10-5 1.55 D,t<16

不锈钢 7.85×103 170

200

220

250 0.58σ 154

180

200

226 120

140

155

176 2.1×105 0.30 1.8×10-5 1.55

6061-T4 2.8×103 110 180 85.5 49.6 0.7×105 0.33 2.35×10-5 1.286 1.8

6061-T6 2.8×103 245 265 190.5 110.5 0.7×105 0.33 2.35×10-5 1.286 1.8

6063-T5 2.8×103 110 160 85.5 49.6 0.7×105 0.33 2.35×10-5 1.286 1.8

6063-T6 2.8×103 180 205 140.0 81.2 0.7×105 0.33 2.35×10-5 1.286 1.8

6063A-T5 2.8×103 160 200 124.4 72.2 0.7×105 0.33 2.35×10-5 1.286 1.8

6063A-T6 2.8×103 190 230 147.7 85.7 0.7×105 0.33 2.35×10-5 1.286 1.8

2A11-T42 <3 2.8×103 129.5 75.1 0.7×105 0.33 2.35×10-5 2.0

材料性能要求

材料性能要求

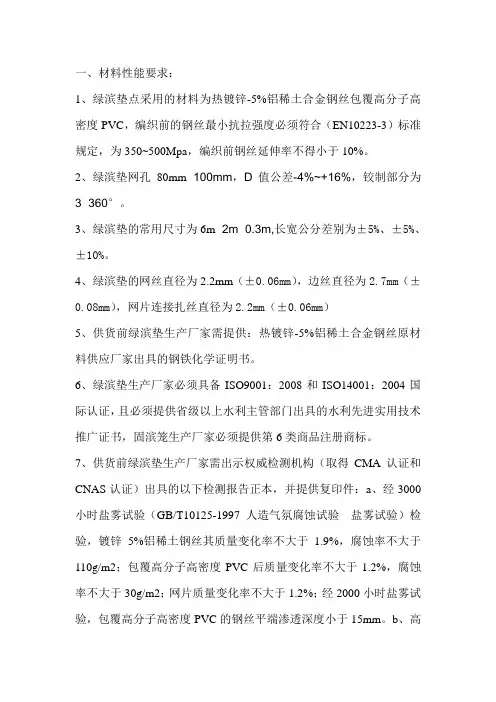

一、材料性能要求：

1、绿滨垫点采用的材料为热镀锌-5%铝稀土合金钢丝包覆高分子高密度PVC，编织前的钢丝最小抗拉强度必须符合（EN10223-3）标准规定，为350~500Mpa，编织前钢丝延伸率不得小于10%。

2、绿滨垫网孔80mm×100mm，D值公差-4%~+16%，铰制部分为3×360°。

3、绿滨垫的常用尺寸为6m×2m×0.3m,长宽公分差别为±5%、±5%、±10%。

4、绿滨垫的网丝直径为2.2mm（±0.06mm），边丝直径为2.7mm（±0.08mm），网片连接扎丝直径为2.2mm（±0.06mm）

5、供货前绿滨垫生产厂家需提供：热镀锌-5%铝稀土合金钢丝原材料供应厂家出具的钢铁化学证明书。

6、绿滨垫生产厂家必须具备ISO9001：2008和ISO14001：2004国际认证，且必须提供省级以上水利主管部门出具的水利先进实用技术推广证书，固滨笼生产厂家必须提供第6类商品注册商标。

7、供货前绿滨垫生产厂家需出示权威检测机构（取得CMA认证和CNAS认证）出具的以下检测报告正本，并提供复印件：a、经3000小时盐雾试验（GB/T10125-1997人造气氛腐蚀试验 盐雾试验）检验，镀锌5%铝稀土钢丝其质量变化率不大于1.9%，腐蚀率不大于110g/m2；包覆高分子高密度PVC后质量变化率不大于1.2%，腐蚀率不大于30g/m2；网片质量变化率不大于1.2%；经2000小时盐雾试验，包覆高分子高密度PVC的钢丝平端渗透深度小于15mm。b、高分子高密度PVC的初始性能（ASTM A975-97）必须达到以下指标：

PVC基片初始性能：比重1.3~1.35g/m3，拉伸强度≧20.6Mpa，拉伸模量≧18.6Mpa，邵氏硬度D50~60，耐磨性: 质量磨损率<12%；PVC材料经盐雾3000h后，比重变化率不大于6%，拉伸强度变化率不大于25%，邵氏硬度变化率不大于25%，质量磨损率不大于12%；PVC材料经耐光3000h后，比重变化率不大于6%，拉伸强度变化率不大于25%，邵氏硬度变化率不大于25%，质量磨损率不大于12%；c、镀层的附着力：镀层的结合牢固性必须符合GB 2976-88（金属线材缠绕试验方法）标准规定，钢丝在自身缠绕（即一倍缠绕）八圈以上后，对钢丝表面进行放大怕照（放大到12倍），镀层不得出现裂痕。d、钢丝镀层厚度均匀性：测量四点数值（上下左右），其中最厚处与最薄处的比值不超过2.且钢丝镀层平均厚度不得小于以下数值：Φ2.2mm：40um（微米/单侧）、Φ2.5mm：45um、Φ3.0mm：45um.

功能材料论文

功能材料论文

《功能材料》期末考核

题目：纳米羟基磷灰石

姓 名：

学 号：

专 业：

2013-2014年第二学期

1.纳米羟基磷灰石的特点

nHA是一种粒径较一般细胞粒径小，粒径为1～100 nm的超微粒子。当物质小到纳米级后，会具有表面效应、量子尺寸效应、小尺寸效应和宏观量子隧道效应等特点。这些特性导致其特有的热、磁、光敏感特性和表面稳定性，容易通过外场(电、磁、光)实现对其性能的控制，有利于实现靶向输送、控制释放、保护和稳定被输送物质。同时还具有不易被机体网状内皮细胞清除、有效避免脾滤过效应、通过增加渗透和滞留效应增强靶组织累积等优势。

人体骨中无机结构的基本单元式针状和柱状的磷灰石晶体，呈高度有序的排列，其结晶学C轴平行于胶原纤维方向定向生长，这种结构是一种理想的等强度优化结构，具有优良的生物力学性能。人工合成的羟基磷灰石是一种优良的硬组织替代材料，具有良好的生物亲和性，生物相容性，生物活性和骨传导作用。依据“纳米效应”理论，纳米级的羟基磷灰石其粒子活性更高，更有利于骨组织的整合，骨传导性能，溶解性能和力学性能提高。

2.羟基磷灰石的结构

羟基磷灰石的化学式为 Ca10 ( PO4) 6 (OH)2，简称HA，属六方晶系，晶格参数为 a = b = 0 .9421nm、c = 0 . 6882nm。密度为3.16g/cm3，性脆，折射率是 1.64～1.65。微溶于纯水，呈弱碱性 (pH = 7～9)，易溶于酸而难溶于碱。HA是强离子交换剂，分子中Ca2 +易被Cd2 +、Hg2 +等有害金属离子和 Sr2 +、Ba2 +、Pd2 +等重金属置换，还可与含羧基 (COOH)的氨基酸、蛋白质、有机酸等交换反应。按照分子式计算HA的理论 Ca/P值为 1.67[1]。羟基磷灰石晶体为六方晶系，属L6PC对称型和P63/m空间群，其结构为六角柱体，与C轴垂直的面是一个六边形，a、b轴夹角120°，晶胞参数a0=0.943~938 nm，c0=0.688~0.686 nm，单位晶胞含有10个Ca2+、6个PO43-和2个OH-。其中OH-位于晶胞的4个角上，10个Ca2+分别占据2种位置，4个Ca2+占据CaⅠ位置，即z=0和z=1/2位置各2个，该位置处于6个O组成的Ca-O八面体的中心。6个Ca2+处于CaⅡ位置，即z=1/4和z=3/4位置各有3个，位置处于3个O组成的三配位体中心。6个PO43-四配位体分别位于z=1/4和z=3/4的平面上，这些PO43-四面体的网络使得羟基磷灰石结构具有较好的稳定性，如图1[1]。
