access和trunk和hybrid的工作原理

首先第一点需要明白的是：

在我们交换机上存在三种VLAN端口，它们分别是access端口、hybrid端口、以及trunk端口，它们各自都有自己的属性，以及在数据流处理过程中的转发规则。

一、access 端口的转发规则

access端口收到一个数据帧时，作如下处理：

首先第一步：

当一个数据帧进入到access之前，首先判断这个帧中是否带有VLAN TAG的信息，那么判断的结果只有两种，要么有要么没有，那么接下来ACCESS端口，又会根据判断的不同的结果，分别作不同的处理呢？

如果有VLANTAG，那么默认情况下，access端口是不接收带有VLAN TAG的数据帧，此时该数据帧会被ACCESS端口直接丢弃

如果没有VLANTAG,那么ACCESS端口会接收该数据帧，并且会在该原始的以太网数据帧中插入ACCESS端口的PVID信息作为VLAN TAG标记，然后带有VLANTAG的数据帧会流入交换机内部（此时ACCESS端口的收的任务实际上已经完成啦，因为此时数据帧已经从access端口被接收进来啦），接下来的任务会交给交换机来处理，交换机会根据帧中的目的MAC地址，来查找自己MAC地址表所对应的表项，如果查到则从相应的端口转发出去，没有则广播。

在绝大部分情况下，ACEESS端接收到的数据帧是不带VLAN TAG的标记，因为通常情况下，ACCESS端口连接的是PC机，而一个PC机在不经过特殊处理的情况下，发出的原始的以太网数据帧，即我们平时所说的裸帧（不带VLANTAG）

这里需要说明的是ACCESS端口PVID的概念：

PVID：故名思意即为PORT VLAN ID的缩写，那么ACCESS端口的PVID是多少呢，它又是怎么知道的呢？实际上说直白一点：就是你在配置ACCESS 端口时，属于那个VLAN,那么它的PVID就是该端口所属的VLAN ID

ACCESS端口在发送数据帧之前，作如下处理：

Tag，untag以及交换机的各种端口模式是网络工程技术人员调试交换机时接触最多的概念了，然而笔者发现在实际工作中技术人员往往对这些概念似懂非懂，笔者根据自己的理解再结合一个案例，试图向大家阐明这些概念

untag就是普通的ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；

tag报文结构的变化是在源mac地址和目的mac地址之后，加上了4bytes的vlan信息，也就是vlan tag头；一般来说这样的报文普通PC机的网卡是不能识别的

下图说明了802.1Q封装tag报文帧结构

带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。其中包含：

2个字节的协议标识符（TPID)，当前置0x8100的固定值，表明该帧带有802.1Q的标记信息。

2个字节的标记控制信息（TCI），包含了三个域。

Priority域，占3bits，表示报文的优先级，取值0到7，7为最高优先级，0为最低优先级。该域被802.1p采用。

规范格式指示符（CFI)域，占1bit，0表示规范格式，应用于以太网；1表示非规范格式，应用于Token Ring。

VLAN ID域，占12bit，用于标示VLAN的归属。

以太网端口有三种链路类型：Access、Hybrid和Trunk。

Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；

Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；

Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。

Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。

在这里先要向大家阐明端口的缺省VLAN这个概念

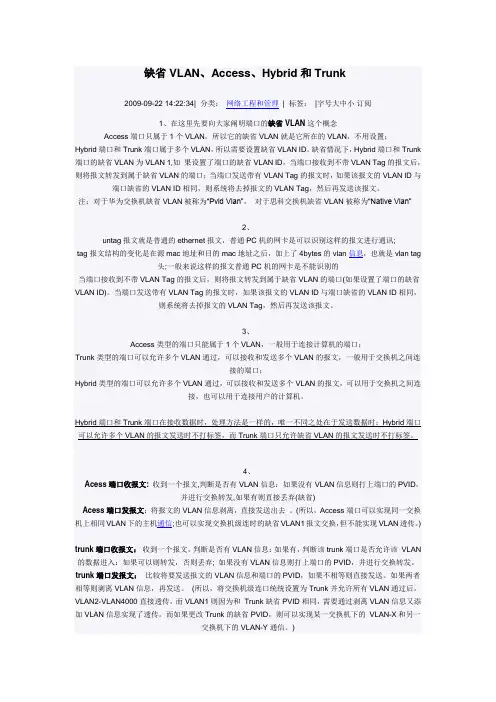

缺省VLAN、Access、Hybrid和Trunk

2009-09-22 14:22:34| 分类： 网络工程和管理 | 标签： |字号大中小 订阅

1、在这里先要向大家阐明端口的缺省VLAN这个概念

Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；

Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLAN ID。缺省情况下，Hybrid端口和Trunk端口的缺省VLAN为VLAN 1,如 果设置了端口的缺省VLAN ID，当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN的端口；当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。

注：对于华为交换机缺省VLAN被称为“Pvid Vlan”， 对于思科交换机缺省VLAN被称为“Native Vlan”

2、

untag报文就是普通的ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯;

tag报文结构的变化是在源mac地址和目的mac地址之后，加上了4bytes的vlan信息，也就是vlan tag头;一般来说这样的报文普通PC机的网卡是不能识别的

当端口接收到不带VLAN Tag的报文后，则将报文转发到属于缺省VLAN的端口(如果设置了端口的缺省VLAN ID)。当端口发送带有VLAN Tag的报文时，如果该报文的VLAN ID与端口缺省的VLAN ID相同，则系统将去掉报文的VLAN Tag，然后再发送该报文。

3、

Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；

Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；

Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。

trunk口可以走各个vlan的数据

access只可以走端口当前所在vlan的数据

access 口是接pc机的

trunk 口是交换机与交换机相连的接口

首先，将交换机的类型进行划分，交换机分为低端(SOHO级)和高端(企业级)。

其两者的重要区别就是低端的交换机，每一个物理端口为一个逻辑端口，而高端交换机则是将多个物理端口捆绑成一个逻辑端口再进行的配置的。

cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/

trunk/ multi/ dot1q-tunnel。

1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。

2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。

3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。主要用于接入支持多vlan的服务器或者一些网络分析设备。现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。

4、dot1q-tunnel: 用在Q-in-Q隧道配置中。

Cisco网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便（但不建议使用动态方式）。cisco动态协商协议从最初的DISL（Cisco私有协议）发展到DTP（公有协议）。根据动态协议的实现方式，Cisco网络设备接口主要分为下面几种模式：

1、switchport mode access: 强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式。

2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口的可能性，如果邻居接口模式为Trunk/desirable/auto之一，则接口将变成trunk接口工作。如果不能形成trunk模式，则工作在access模式。这种模式是现在交换机的默认模式。
