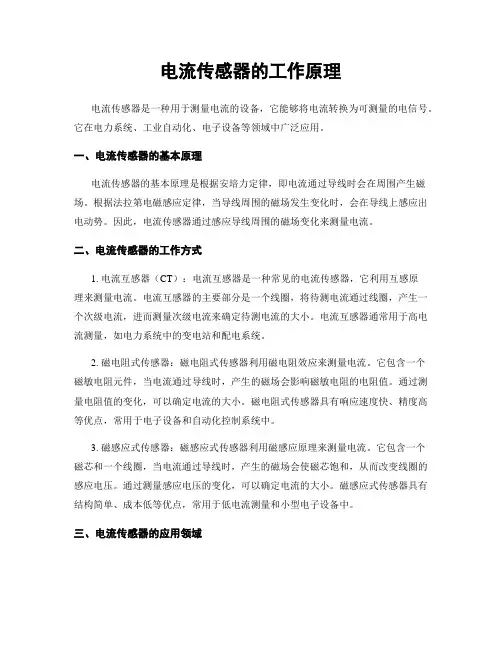

电流传感器的工作原理

电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的电信号。它在电力系统、工业自动化、电子设备等领域中广泛应用。

一、电流传感器的基本原理

电流传感器的基本原理是根据安培力定律，即电流通过导线时会在周围产生磁场。根据法拉第电磁感应定律，当导线周围的磁场发生变化时，会在导线上感应出电动势。因此，电流传感器通过感应导线周围的磁场变化来测量电流。

二、电流传感器的工作方式

1. 电流互感器（CT）：电流互感器是一种常见的电流传感器，它利用互感原理来测量电流。电流互感器的主要部分是一个线圈，将待测电流通过线圈，产生一个次级电流，进而测量次级电流来确定待测电流的大小。电流互感器通常用于高电流测量，如电力系统中的变电站和配电系统。

2. 磁电阻式传感器：磁电阻式传感器利用磁电阻效应来测量电流。它包含一个磁敏电阻元件，当电流通过导线时，产生的磁场会影响磁敏电阻的电阻值。通过测量电阻值的变化，可以确定电流的大小。磁电阻式传感器具有响应速度快、精度高等优点，常用于电子设备和自动化控制系统中。

3. 磁感应式传感器：磁感应式传感器利用磁感应原理来测量电流。它包含一个磁芯和一个线圈，当电流通过导线时，产生的磁场会使磁芯饱和，从而改变线圈的感应电压。通过测量感应电压的变化，可以确定电流的大小。磁感应式传感器具有结构简单、成本低等优点，常用于低电流测量和小型电子设备中。

三、电流传感器的应用领域 1. 电力系统：电流传感器在电力系统中广泛应用，用于监测和保护电力设备。例如，在变电站中，电流传感器用于测量变压器、断路器和电缆的电流，以确保电力系统的安全运行。

2. 工业自动化：电流传感器在工业自动化中用于监测电机、驱动器和控制器的电流。它们可以实时监测电流的变化，以便及时发现故障并采取相应的措施。

3. 电子设备：电流传感器在电子设备中用于测量电路的电流，以便控制电路的工作状态。例如，在电源管理系统中，电流传感器用于监测电源的输出电流，以确保电子设备的正常运行。

电流传感器的原理

电流传感器，是一种用于检测和测量电流的电子器件。它的工作原理主要基于法拉第电磁感应定律和霍尔效应。通过电流传感器，我们可以非接触地测量直流和交流电流，并将其转化为与电流强度成正比的电压或电流输出信号。

电流传感器的核心元件是电感元件，其内部由一根导线或铁芯绕成线圈。当通过线圈的电流发生变化时，根据法拉第电磁感应定律，线圈中会产生感应电动势。根据霍尔效应，当感应电动势通过一段导线时，导线两侧会产生不同的电势差。通过测量这个电势差，我们可以间接得到通过电流传感器的电流大小。

电流传感器的工作原理可以简单地分为两个步骤：感应电动势的产生和电势差的测量。

当电流通过电流传感器的线圈时，根据法拉第电磁感应定律，线圈中会产生感应电动势。这是因为通过线圈的电流会在周围产生一个磁场，而磁场的变化会引起感应电动势的产生。感应电动势的大小与通过线圈的电流强度成正比，通过电流传感器的线圈匝数越多，感应电动势就越大。

然后，感应电动势通过导线传输到电势差测量部分。根据霍尔效应，导线两侧会产生不同的电势差。这是因为感应电动势在导线中产生的磁场会引起电子的偏移，导致电势差的产生。通过测量这个电势差，我们可以间接得到通过电流传感器的电流大小。

为了提高电流传感器的精度和稳定性，通常会采用一些补偿和校准措施。例如，可以在线圈周围加上一层磁屏蔽，以减小外部磁场的干扰；还可以通过校准电路对输出信号进行校准，使其更加准确可靠。

电流传感器广泛应用于各种场合，例如电力系统、工业自动化、电动车辆等。在电力系统中，电流传感器用于监测和保护电路中的电流，以确保电力设备的安全运行。在工业自动化中，电流传感器可以用于检测电机的负载情况，实现对电机的精确控制。在电动车辆中，电流传感器可以用于监测电池组的电流，以确保电池组的安全和寿命。

总结一下，电流传感器的原理是基于法拉第电磁感应定律和霍尔效应。通过感应电动势的产生和电势差的测量，我们可以非接触地测量电流的大小。电流传感器在电力系统、工业自动化和电动车辆等领域有着广泛的应用。通过不断提高精度和稳定性，电流传感器为电流测量提供了一种可靠和方便的解决方案。

电流传感器的工作原理

电流传感器是一种用于测量电流的装置，它能够将电流转化为可测量的电信号。电流传感器广泛应用于电力系统、工业自动化、电动车辆和家用电器等领域。

一、电流传感器的基本原理

电流传感器的工作原理基于安培定律和电磁感应定律。根据安培定律，通过一条导线的电流产生的磁场与电流成正比。而根据电磁感应定律，当导线中的电流发生变化时，会在附近产生感应电动势。

基于这两个定律，电流传感器利用磁场感应原理进行测量。一般来说，电流传感器由磁芯、绕组和输出电路组成。

1. 磁芯：磁芯是电流传感器的核心部件，通常由铁氧体或软磁材料制成。磁芯的作用是集中磁场，以增强感应效果。

2. 绕组：绕组是围绕在磁芯上的线圈，通过绕组中的电流产生磁场。当被测电流通过绕组时，会在磁芯中产生磁场变化。

3. 输出电路：输出电路用于将感应电动势转化为可测量的电信号。一般情况下，输出电路包括放大电路和滤波电路。放大电路用于放大感应电动势，以提高测量精度；滤波电路则用于滤除干扰信号，保证输出信号的稳定性。

二、电流传感器的工作原理分类

根据不同的工作原理，电流传感器可以分为非接触式电流传感器和接触式电流传感器两种类型。

1. 非接触式电流传感器

非接触式电流传感器是通过无线感应原理进行测量的。它不需要与被测电流直接接触，因此具有较好的绝缘性能和安全性。 一种常见的非接触式电流传感器是磁电流传感器。它利用磁场感应原理，通过磁芯和绕组将被测电流转化为感应电动势。感应电动势经过放大和滤波处理后，输出为可测量的电信号。

2. 接触式电流传感器

接触式电流传感器需要与被测电流直接接触，通过感应电流产生的磁场进行测量。接触式电流传感器通常具有较高的测量精度和频率响应。

一种常见的接触式电流传感器是夹式电流传感器。夹式电流传感器通过将被测导线夹入传感器的夹口中，利用夹口周围的磁场感应被测电流。传感器中的绕组接收到感应电动势后，经过放大和滤波处理，输出为可测量的电信号。

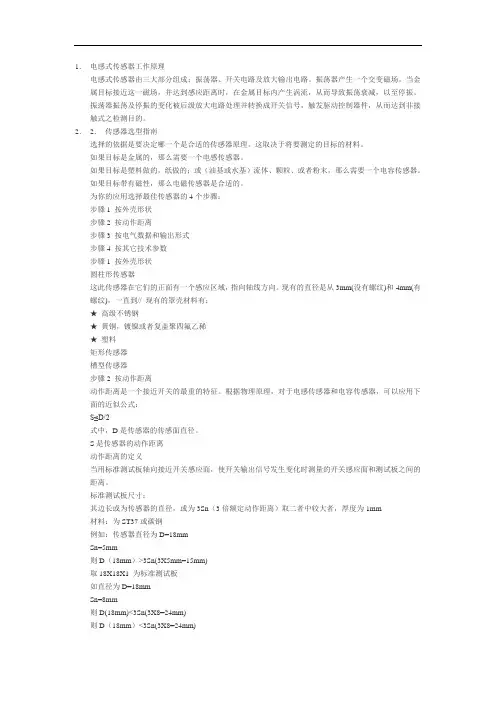

1． 电感式传感器工作原理

电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

2． 2． 传感器选型指南

选择的依据是要决定哪一个是合适的传感器原理。这取决于将要测定的目标的材料。

如果目标是金属的，那么需要一个电感传感器。

如果目标是塑料做的，纸做的；或（油基或水基）流体、颗粒、或者粉末，那么需要一个电容传感器。

如果目标带有磁性，那么电磁传感器是合适的。

为你的应用选择最佳传感器的4个步骤：

步骤1 按外壳形状

步骤2 按动作距离

步骤3 按电气数据和输出形式

步骤4 按其它技术参数

步骤1 按外壳形状

圆柱形传感器

这此传感器在它们的正面有一个感应区域，指向轴线方向。现有的直径是从3mm(没有螺纹)和4mm(有螺纹)，一直到// 现有的罩壳材料有：

★ 高级不锈钢

★ 黄铜，镀镍或者复盖聚四氟乙稀

★ 塑料

矩形传感器

槽型传感器

步骤2 按动作距离

动作距离是一个接近开关的最重的特征。根据物理原理，对于电感传感器和电容传感器，可以应用下面的近似公式：

S≤D/2

式中，D是传感器的传感面直径。

S是传感器的动作距离

动作距离的定义

当用标准测试板轴向接近开关感应面，使开关输出信号发生变化时测量的开关感应面和测试板之间的距离。

标准测试板尺寸：

其边长或为传感器的直径，或为3Sn（3倍额定动作距离）取二者中较大者，厚度为1mm

材料：为ST37或碳钢

例如：传感器直径为D=18mm

Sn=5mm

则D（18mm）>3Sn(3X5mm=15mm)

取18X18X1 为标准测试板

如直径为D=18mm

Sn=8mm

则D(18mm)<3Sn(3X8=24mm)

则D（18mm）<3Sn(3X8=24mm)
