GPS技术在地质测绘中的应用

１５８　能源技术与管理　２０１２年第４期　

ｄｏｉ：ｌＯ．３９６９／ｊ．ｉｓｓｎ．１６７２—９９４３．２０１２．０４．０６９　

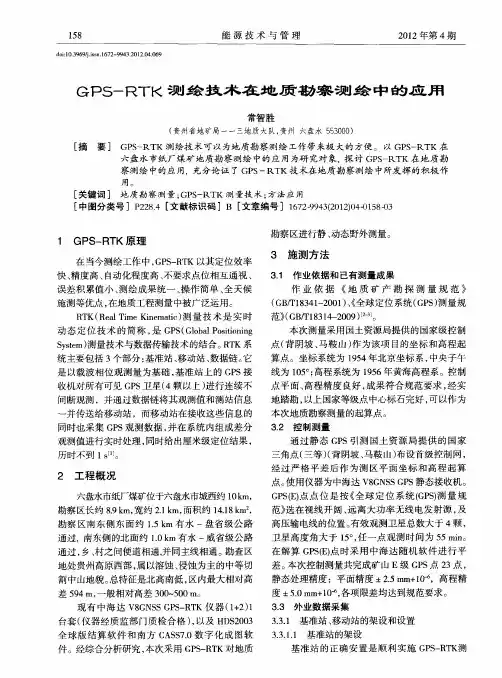

ＧＰＳ—ＲＴＫ测绘技术在地质勘察测绘中的应用　

常智胜　（贵州省地矿局一一三地质大队，贵Ｊ，ｌ１六盘水５５３０００）　

［摘要］ＧＰＳ～ＲＴＫ测绘技术可以为地质勘察测绘工作带来极大的方便。以ＧＰＳ—ＲＴＫ在　六盘水市纸厂煤矿地质勘察测绘中的应用为研究对象，探讨ＧＰＳ—ＲＴＫ在地质勘　察测绘中的应用，充分论证了ＧＰＳ—ＲＴＫ技术在地质勘察测绘中所发挥的积极作　用。　［关键词］地质勘察测量；ＧＰＳ－ＲＴＫ测量技术；方法应用　［中图分类号］Ｐ２２８．４［文献标识码］Ｂ［文章编号］１６７２＿９９４３（２０１２）０４一Ｏ１５８一Ｏ３　

１　ＧＰＳ—ＲＴＫ／￣，ｔｉｅ　勘察区进行静、动态野外测量。　

在当今测绘工作中，ＧＰＳ—ＲＴＫ以其定位效率　快、精度高、自动化程度高、不要求点位相互通视、　

误差积累值小、测绘成果统一、操作简单、全天候　施测等优点，在地质工程测量中被广泛运用。　

ＲＴＫ（Ｒｅａｌ　Ｔｉｍｅ　Ｋｉｎｅｍａｔｉｃ）测量技术是实时　动态定位技术的简称，是ＧＰＳ（Ｇｌｏｂａｌ　Ｐｏｓｉｔｉｏｎｉｎｇ　

Ｓｙｓｔｅｍ）测量技术与数据传输技术的结合。ＲＴＫ系　统主要包括３个部分：基准站、移动站、数据链。它　

是以载波相位观测量为基础，基准站上的ＧＰＳ接　

收机对所有可见ＧＰＳ卫星（４颗以上）进行连续不　问断观测，并通过数据链将其观测值和测站信息　

一并传送给移动站，而移动站在接收这些信息的　

同时也采集ＧＰＳ观测数据，并在系统内组成差分　

观测值进行实时处理，同时给出厘米级定位结果，　历时不到ｌ　ｓ…。　

２工程概况　

六盘水市纸厂煤矿位于六盘水市城西约１０　ｋｍ，　勘察区长约８．９　ｋｍ，宽约２．１　ｋｍ，面积约ｌ４．１８　ｋｍ　，　

勘察区南东侧东面约１．５　ｋｍ有水一盘省级公路　通过，南东侧的北面约１．０　ｋｍ有水一威省级公路　

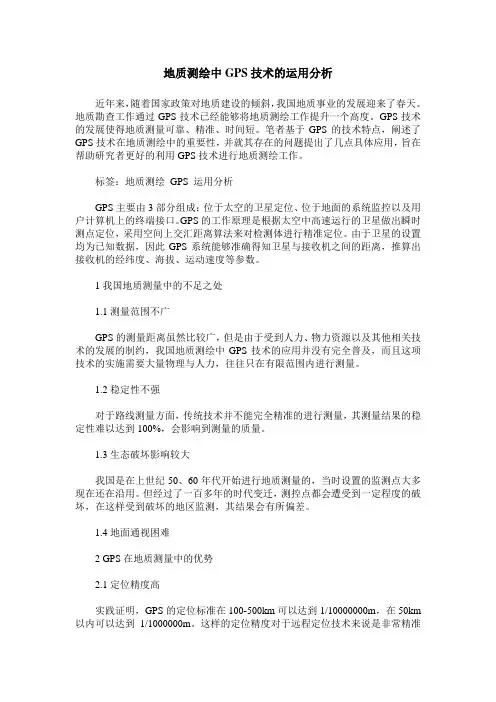

地质测绘中GPS技术的运用分析

近年来，随着国家政策对地质建设的倾斜，我国地质事业的发展迎来了春天。地质勘查工作通过GPS技术已经能够将地质测绘工作提升一个高度。GPS技术的发展使得地质测量可靠、精准、时间短。笔者基于GPS的技术特点，阐述了GPS技术在地质测绘中的重要性，并就其存在的问题提出了几点具体应用，旨在帮助研究者更好的利用GPS技术进行地质测绘工作。

标签：地质测绘 GPS 运用分析

GPS主要由3部分组成：位于太空的卫星定位、位于地面的系统监控以及用户计算机上的终端接口。GPS的工作原理是根据太空中高速运行的卫星做出瞬时测点定位，采用空间上交汇距离算法来对检测体进行精准定位。由于卫星的设置均为已知数据，因此GPS系统能够准确得知卫星与接收机之间的距离，推算出接收机的经纬度、海拔、运动速度等参数。

1我国地质测量中的不足之处

1.1测量范围不广

GPS的测量距离虽然比较广，但是由于受到人力、物力资源以及其他相关技术的发展的制约，我国地质测绘中GPS技术的应用并没有完全普及，而且这项技术的实施需要大量物理与人力，往往只在有限范围内进行测量。

1.2稳定性不强

对于路线测量方面，传统技术并不能完全精准的进行测量，其测量结果的稳定性难以达到100%，会影响到测量的质量。

1.3生态破坏影响较大

我国是在上世纪50、60年代开始进行地质测量的，当时设置的监测点大多现在还在沿用。但经过了一百多年的时代变迁，测控点都会遭受到一定程度的破坏，在这样受到破坏的地区监测，其结果会有所偏差。

1.4地面通视困难

2 GPS在地质测量中的优势

2.1定位精度高

实践证明，GPS的定位标准在100-500km可以达到1/10000000m，在50km以内可以达到1/1000000m。这样的定位精度对于远程定位技术来说是非常精准

的，因此GPS的定位技术能够有效应用于地质测量中。

2.2观测时间短

随着GPS技术的不断发展，观测时间也在不断缩减。各类软件的开发让GPS技术不断成熟，越来越适应于人类观测的需要。各流动站内，测量的时间一般只需要一分钟左右，有的甚至能够达到几秒测量。

GPS-RTK技术在地质勘查工程测量中的应用

摘要:本文从理论方面较深层次讲解了GPS-RTK测量系统的定位原理,其中还对GPS-RTK定位的优缺点重点介绍。

关键词:GPS-RTK 载波相位 应用

GPS RTK技术是基于载波相位观测值的实时动态定位技术。它由GPS接收设备、数据传输系统和内嵌软件构成,是一种全新的GPS定位测量方式,是GPS应用的重大里程碑。其工作原理是将一台接收机置于基准站上,另一台或几台接收机置于流动站上,通过差分处理求解载波相位的整周模糊度,实时提供流动站在指定坐标系中的三维定位坐标。GPS RTK技术改变了传统的测量模式,能够实时地完成厘米级定位精度和不通视情况下远距离测量坐标,且没有累积误差,测量精度较高。优点为工作模式简单,需要不多的测量人员,定位速度快,操作简便,综合效益高等。地质矿产勘查测量是进行地质矿产建设的前提,其测量精度的高低、工作效率的快慢均对后续的矿产勘查工作带来不小的影响。传统的测绘技术,外业工作量极大,效率较低,且精度有时不能得到满足。鉴于GPS RTK技术在各方面的优越性,其在地质矿产勘查测量工作中得到了广泛的应用,主要表现在矿区控制点加密、地形测量、地质剖面测量、钻孔、探槽等测量。

1 GPS-RTK简介

1.1 GPS-RTK原理 GPS-RTK测量技术是以载波相位观测量为根据的实时差分GPS测量技术,是GPS测量技术中的一个新突破,可在野外获取点位厘米级的水平精度。其基本思想是:在基准站上设置一台GPS接收机,对所有可见GPS卫星进行连续地观测,并将其观测数据通过无线电传输设备,实时地发送给用户观测站。在用户站上,GPS接收机在接收GPS卫星信号的同时,通过无线电接收设备,接收基准站传输的观测数据,然后根据相对定位原理,实时地解算整周模糊度未知数并计算显示用户站的三维坐标及其精度。

1.2 GPS-RTK优点

(1)测量过程直观透明,可实时动态显示测量成果。能够及时查看坐标定位,并使三维实时动态放样、快速成图等问题得以解决。

浅谈在地质工程测量中GPS技术的应用

摘 要：结合近年来的经验和生产实例,究成果分析了目前采用的gps测量的要过程进行了剖析，提出一些质量控制建议和总结可提高rtk测量在地质工程应用的几点结论。

关键词：gps 地质工程 测量方法 质量控制

中图分类号:tp3 文献标识码:a 文章编号:1674-098x(2011)12(c)-0000-00

美国上世纪的重要成果之一即全球卫星定位系统gps，由于我国是发展中国家，吸取外资必须依靠自己的资源优势来实现，从而达到带动我国经济增长的目的。建国以来，我国的矿产等资源经过半个世纪的开采，已经面临十分严峻的局面，勘察新资源变得十分重要，所以地质勘察行业开始变得火爆，而在现代的勘探中，越来越多的勘探者更多地利用gps测量为主的测量手段，gps测量基本处于主导地位。它采用了载波相位动态实时差分（real - time

kinematic）方法：在rtk技术出现以前，使用gps测量时要使用多台gps接收机长时间接受gps信号，回来后还要做相应的数据处理，才能得到gps控制点坐标，这种作业方式要多台仪器多个人同时观测，还浪费时间，需要人员多，费用大。有了rtk技术以后，情况大大改观，只需把rtk基站架设在一个已知坐标值得固定点上，并不断发射无线电信号，另外一台gps接收机可以即时接受基站的信号，并和其构成一条基线，这样gps接受机就可以进行实时观测，几十秒即可完成，且测量速度快，精度高，精度能达到厘米级，人员也减少了，只需一台gps接收机和一个基站，可以说是革命性的进步。由于架设基站繁琐且不便于工作，很快淘汰了这一技术，所以cors（continuous operational reference system）系统，即固定的永久基站，中文是连续运行参考系统，是现在发展的方向，因为连续运行且固定是其优势所在，而且使用精度也更高、更方便，用户只需拿着gps接收机即可同时接受卫星和基站发来的无线电信号，也可进行测量。现在中国很多城市都在发展并亲拥有自己的cors系统，比如广州、上海、北京、郑州、西安等。但是我们要看到，cors和rtk都只适合低等级的地形测量和控制测量。
