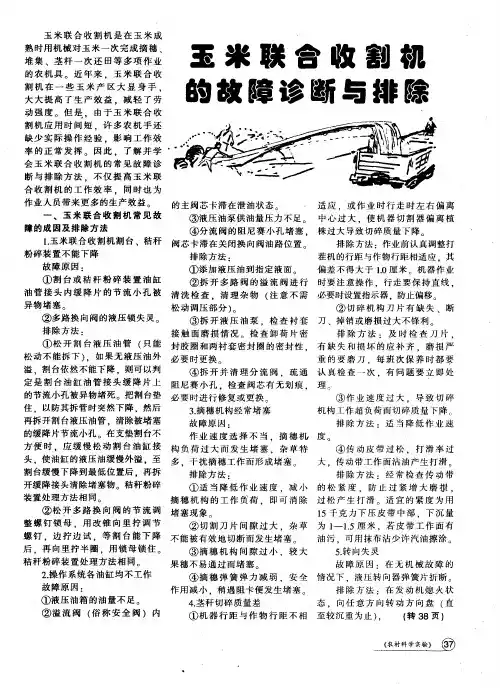

玉米果穗联合收获机常见故障及排除方法

玉米联合收割机是在玉米成　

熟时用机械对玉米一次完成摘穗、　堆集、茎杆一次还田等多项作业　

的农机具。近年来，玉米联合收　

割机在一些玉米产区大显身手．　大大提高了生产效益．减轻了劳　

动强度。但是．由于玉米联合收　

割机应用时间短．许多农机手还　

缺少实际操作经验．影响工作效　

率的正常发挥　因此．了解并学’　

会玉米联合收割机的常见故障诊　断与排除方法．不仅提高玉米联　

合收割机的工作效率．同时也为　

作业人员带来更多的生产效益　

一、玉米联合收割机常见故　

障的成因及排除方法　１．玉米联合收割机割台、秸秆　

粉碎装置不能下降　

故障原因：　

①割台或秸秆粉碎装置油缸　油管接头内缓降片的节流小孔被　

异物堵塞　②多路换向阀的液压锁失灵。　

排除方法：　①松开割台液压油管（只能　

松动不能拆下）．如果无液压油外　溢．割台依然不能下降，则可以判　

定是割台油缸油管接头缓降片上　

的节流小孔被异物堵死　把割台垫　

住．以防其拆管时突然下降，然后　

再拆开割台液压油管．清除被堵塞　

的缓降片节流小孔　在支垫割台不　

方便时．应缓慢松动割台油缸接　

头．使油缸的液压油缓慢外溢．至　割台缓慢下降到最低位置后．再拆　

开缓降接头清除堵塞物　秸秆粉碎　

装置处理方法相同　②松开多路换向阀的节流调　

整螺钉锁母．用改锥向里拧调节　螺钉．边拧边试．等割台能下降　

后．再向里拧半圈．用锁母锁住。　

秸秆粉碎装置处理方法相同。　

２．操作系统各油缸均不工作　故障原因：　

①液压油箱的油量不足。　②溢流阀（俗称安全阀）内　置米联合收割机　

的故障诊断与排除　

的主阀芯卡滞在泄油状态　③液压油泵供油量压力不足。　

④分流阀的阻尼赛小孔堵塞，　

阀芯卡滞在关闭换向阀油路位置　

排除方法：　①添加液压油到指定液面　②拆开多路阀的溢流阀进行　

清洗检查．清理杂物（注意不需　松动调压部分）　

③拆开液压油泵．检查衬套　

接触面磨损情况。检查卸荷片密　

封胶圈和两衬套密封圈的密封性．　

必要时更换　④拆开并清理分流阀．疏通　

２０１３年第１期　农　机　使　用　与　维　修　３９　

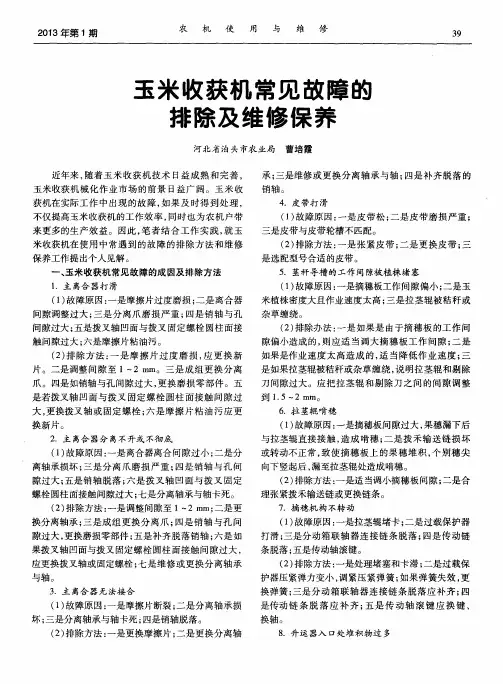

玉米收获机常见故障的　

排除及维修保养　

河北省泊头市农业局曹培霞　

近年来，随着玉米收获机技术日益成熟和完善，　

玉米收获机械化作业市场的前景日益广阔。玉米收　获机在实际工作中出现的故障，如果及时得到处理，　

不仅提高玉米收获机的工作效率，同时也为农机户带　来更多的生产效益。因此，笔者结合工作实践，就玉　

米收获机在使用中常遇到的故障的排除方法和维修　

保养工作提出个人见解。　

一、玉米收获机常见故障的成因及排除方法　１．主离合器打滑　

（１）故障原因：一是摩擦片过度磨损；二是离合器　间隙调整过大；三是分离爪磨损严重；四是销轴与孔　

间隙过大；五是拨叉轴凹面与拨叉固定螺栓圆柱面接　触间隙过大；六是摩擦片粘油污。　

（２）排除方法：一是摩擦片过度磨损，应更换新　

片。二是调整间隙至１—２　ｍｍ。三是成组更换分离　

爪。四是如销轴与孔间隙过大，更换磨损零部件。五　

是若拨叉轴凹面与拨叉固定螺栓圆柱面接触间隙过　

大，更换拨叉轴或固定螺栓；六是摩擦片粘油污应更　换新片。　

２．主离合器分离不开或不彻底　（１）故障原因：一是离合器离合间隙过小；二是分　

离轴承损坏；三是分离爪磨损严重；四是销轴与孔间　

隙过大；五是销轴脱落；六是拨叉轴凹面与拨又固定　

螺栓圆柱面接触间隙过大；七是分离轴承与轴卡死。　（２）排除方法：一是调整间隙至１～２　ｇｌｍ；二是更　

换分离轴承；三是成组更换分离爪；四是销轴与孔间　

隙过大，更换磨损零部件；五是补齐脱落销轴；六是如　

果拨叉轴凹面与拨叉固定螺栓圆柱面接触间隙过大，　

应更换拨叉轴或固定螺栓；七是维修或更换分离轴承　

与轴。　

３．主离合器无法接合　

（１）故障原因：一是摩擦片断裂；二是分离轴承损　坏；三是分离轴承与轴卡死；四是销轴脱落。　

（２）排除方法：一是更换摩擦片；二是更换分离轴　承；三是维修或更换分离轴承与轴；四是补齐脱落的　

销轴。　４．皮带打滑　

（１）故障原因：一是皮带松；二是皮带磨损严重；　三是皮带与皮带轮槽不匹配。　

塑　童岩ｊｊ｝以２０１０．７　农机医跪　玉米联合收割机故障排除　１．摘辊堵塞。故障原因有：田间杂草过多；切草刀闸间隙　大；摘辊间距太小；前进速度不适当；拨禾链不转；摘穗齿箱　安全弹簧弹力不够。排除方法：降低行驶速度；调整切草刀间　隙；调整摘穗辊间隙；改变工作挡位；排除拨禾链不转故障；　调整弹簧。　２．剧烈震动。故障原因：传动轴弯曲；十字轴轴承损坏；切　碎器转子不平衡。排除方法：矫直传动轴；更换轴承；切碎器　刀片丢失时应及时补上。　３．拨禾链不转。故障原因：拨齿触地；双拨禾器主轴头螺　杆松脱；拨禾链太紧；双拨禾器上下链轮被草缠住；拨禾链太　松，挂住拖链板；安全离合器弹力不足或摩擦片损坏；被果穗　卡住。排除方法分别为：作业中要注意使拨禾链的拨齿不触　地；拧紧螺杆，调整弹簧预压长度；调整拨禾链张紧度；清除　杂草；调整拔禾链紧度；调整弹簧或更换摩擦片；清除卡穗。　４．切碎器转子被缠住。故障原因：皮带过松；刀片触地。排　除方法：调整皮带紧度：割茬最低高度不要小于３０ｒａｍ。　５．第一升运器链条不转。故障原因：皮带太松；排茎辊间　卡有果穗。排除方法：调紧皮带；排除卡穗。　６．第二升运器不转。故障原因：果穗掉人弧形板中；果穗　带入隔板下面；传动皮带过松。排除方法：掀开弧形板盖，掏　出卡穗。倒转清除；调整皮带。　７．剥皮机堵塞。故障原因；成对剥皮机未靠紧；传动皮带　松：压送器高低位置不当；压送器胶皮老化、折断。排除方法：　调整靠近弹簧，调整皮带紧度；调整压送器高低位置；更换胶　板。　８．拨皮率过低。故障原因：成对剥皮辊间有间隙；剥皮辊　缠有果穗叶毛；钉齿太低或有脱落。排除方法：调整皮带压　力；清除；调整钉齿高度或补充钉齿。　９．秸秆切碎质量不好。故障原因：行驶不合要求或行走偏　斜；皮带过松打滑；刀片损坏丢失；前进速度太快。排除方法：　改进行驶操作；调紧皮带；更换补齐刀片；适当降低行驶速　度。　１０．果穗籽粒丢失多。故障原因：地头转弯太早；摘辊间隙　大。排除方法：应使第二升运器运输完毕再转弯；适当调整摘　辊间隙。　（赵荔）　’，＇，，＇●＇，＇，＇＇，’，’’’ｌ’，＇＇ｌｌ，，，，，，，ｌ●，＇＇＇＇，，＇＇＇　＇’＇＇＇＇，＇，＇，，，，ｌｌ＇ｌ＇＇，，，，，，ｌ，－ｌ●ｌ－，，ｌ＇ｌ，ｌ，，，，　收割机季节，Ｉ生存放六防　１．防日晒夜露　由于收割机的种类、型号不同，有　的机体较大。需要建造库房。一些机手　图省事，搭简易天棚遮挡，经风吹雨　淋。机体在不同程度上受到损害。俗话　说，买得起机就盖得起库，只有保管好　才能用得好。因此，不管哪种型号的收　割机。都应尽量存放于库房中。　２．防锈蚀　每一季度收割完毕，应将收割机　内外的泥土、碎草、谷芒、籽粒等杂物　彻底清除干净，并用水把机子内外冲　洗干净，晾干后存入机房内。同时，对　各润滑部位进行清洗、润滑或注油密　封。在存放期间．对脱落防护漆的部位　２０　要及时涂漆防锈。　３．防霉烂　各种传动带存放不当极易霉烂或　变形，这些制品在用后要拆下。擦净晾　干后，存在室内通气的地方，并防止虫　蛀或鼠咬。对所有传动链条。用柴油或　煤油洗净晾干后，放入机油中浸煮１５￣　２Ｏ分钟，或在机油中浸泡一夜取出，待　不再滴油时涂上润滑油．用牛皮纸包　好，放在通风干燥处即可。　４．防橡胶件老化　收割机上的橡胶及塑料制品。由　于受阳光紫外线作用易老化和变质．　弹性差易折断。因此，对橡胶件保管，　最好用热的石蜡油涂在橡胶表面上。　并放在室内通风、干燥及不受　阳光直射的地方。　５．防变形　弹簧、传动带、刀杆、轮胎等，由于　长期受力或放置不当会产生塑性变　形。为此。有的地方需要支撑。如支撑　轮胎不受压力负荷，压力弹簧一律放　松，传动带拆下单独存放，长刀杆拆下　放平或垂直挂起等。　６．防零件丢失　对随机用的一切工、量、卡具。尤　其是专用工具和各种备用件。最好造　册登记，专人保管，用后归还原处，切　忌用后乱放．再用时着急。　另外。对蓄电池要拆下来，利用间　断性充电注水法或干存法进行单独保　管。　（孙悦娥赵

农业机械Nongyejixie

玉米是我国主要的种植作物，近年来，玉米收获基本上全部

使用了玉米收获机，从而解放了大量的劳动力，减轻了农民的劳

动强度，为玉米的大面积推广奠定了基础。但是，玉米收获机在

作业中不免出一些故障，影响正常作业，因此，玉米收获机在作

业过程中如出现故障就要及时排除，以免影响作业。下面，我以

4YW型玉米收获机为例，介绍一下玉米收获机发生故障时的诊

断与排除方法，供大家参考。

一、摘穗机构经常堵塞

1、故障现象：玉米收获机在作业中经常发生摘穗机构堵塞，

致使摘穗机构无法工作。

2、故障诊断：一是看是否由玉米地里杂草过多造成摘穗机

构堵塞，通过观察发现玉米地里杂草并不多，不会造成摘穗机构

堵塞，排除由杂草多造成摘穗机构堵塞；二是看是否由摘穗机构

负荷过大造成的，将堵塞的部位清理干净后再试车，并加大油门

和减小前进速度，相应地就减小了摘穗机构的工作负荷，如果机

械作业一段时间后没有堵塞，就说明是由摘穗机构负荷过大造

成的，如果机械作业不久摘穗机构就又发生堵塞现象，说明不是

摘穗机构负荷过大造成的，这种怀疑应予排除；三是要看摘穗机

构间隙是否过小，这就要停车调整，适当增大摘穗机构间隙，以

增大果穗的通过能力，调整好以后再试车，发现玉米收获机堵塞

现象缓解了不少，但长时间工作以后还是会发生堵塞现象，就说

明堵塞与摘穗机构间隙有关，还需要进一步检查；四是看摘穗弹

簧弹力是否够用，如果摘穗弹簧弹力减弱，安全作用减小，会使

摘穗机构稍遇阻卡便发生堵塞，当拆下摘穗弹簧进行检查时，发

现弹簧的弹力大大下降，终于查出来故障的原因所在。

3、故障排除：摘穗机构的故障原因找到了，就很容易解决

了，将摘穗弹簧更换，增加摘穗机构的间隙，故障就排除了。

除了摘穗机构间隙小发生堵塞现象外，还有一下原因也会

造成摘穗机构堵塞：拨禾齿触及地面；拨禾器链条过紧或过松而

刮带链条护板；被玉米穗卡住链条；两拨禾器上、下链轮缠挂杂

草，卡住链条运转；安全离合器弹簧减弱或摩擦片磨损严重，使
