矿井监测监控系统原理

煤矿监测监控系统概述

矿井监控系统是为了煤矿安全和正常生产而进行的各种有关参数或状态的集中监测，并对有关环节加以控制，是保护采掘、运输、通风、排水等主要生产环节安全运行的重要设施。该系统包括矿井环境安全监测和矿井生产(及设备工况等)监控，矿井环境安全监测用于监测影响生产安全和矿工人身安全的井下环境因素，矿井生产监控系统用来监控煤炭生产主要设备的工况。监控系统一般由传感器、数据采集站、控制站、信号传输系统和地面中心站组成。近年来煤矿监测监控系统的发展有以下几个主要特点：

·煤矿监测监控系统结构向集散化结构发展

新推出的监测监控系统基本上都采用集散系统结构，一般在结构上由现场测控分站和控制中心主站组成。分站(如S7315-2DP)可以脱离主站自动实现就地监测和控制功能，分站一般由中小型可编程控制器(PLC300)组成。主站一般采用PC机，主要负责监测数据的收集、存储、显示、报警、处理、分析、报表打印等。传输系统以现场总线和FSK为主，拓扑结构多采用总线型和环型结构。

·煤矿监测监控系统开放化

国外新推出的集散监测监控系统均采用开放系统互连的标准模型，通信协议或规程，支持多种互连标准，如OPC、COM/DCOM等。这样，任何集散测控系统，只要遵循这些规程，就能够与其它系统或计算机系统相连,方便地组成多节点的计算机局域网络，实现系统间的通信和数据共享。

·煤矿监测监控系统通用化

新推出的监控监测系统不仅能满足煤矿的安全和生产的需要，而且能够完成各种不同的监控监测任务。

·煤矿监测监控系统智能化

首先是传感器的智能化，如不断推出的具有自动校正，灵敏度自动补偿，非线性自动补偿等功能的智能传感器。

·煤矿监测监控系统应用软件发展趋势

包括操作系统的实时多任务化，控制软件的组态化、智能化和图形化，软件系统的开放化、标准化，监测监控软件的管理软件化，数据库化。

矿井通风安全监测监控系统

本文来源:/

一、系统选型的要领

目前，国内生产的监控系统多种多样，而且产品换代很

快，尤其是通道部分和井上部分的换代更为迅速。下面介绍

几个选型要领，可供参考。

1.可靠性

煤矿安全监测系统要有高的可靠性，重点是井下设备的

可靠性。

在井下设备中，尤其传感器及其连接电缆的可靠性最为

重要。例如，目前生产的低浓度瓦斯传感器有多种，它们都

有各自的特点，有些传感器仅限于与并下分站相配套使用，

如KG3003等，有些除具有信号传输功能外，还可用于就地

控制.这些传感器的指示(读数)漂移一般可保证10.15天内簇

士0.1肠CH;。无论哪种传感器，要求每隔7天标校正一次，

以免漂移误差超出范围。传感器在选型时，要注念其结构、

工艺、体积、重量及其质量。连接电缆线容易出故障，在选型时应根据工作面的机电

设备布置情况、巷道支护情况及维修能力进行选型.必要时要

选恺装或加强型电缆。

分站一般设置在进风巷道或机电设备喇室等较为安全

的地方，不易受损，且其内部电路的可靠性均能满足要求.

2.实用性

一个系统的投资是较为昂贵的，若不实用.则浪费很大。

因此，用户应根据自己的需要和实际情况进行选择。

(1)井下设备的选型。

如果用户需要在较为分散或拆迁较为频繁(如掘进工作面)的

地点装配瓦斯传感器并实行就地实时控制，那么，选择接线

简单、体积小、重量轻，且既能检测又能报警断电，还能传

输信号的设备(如AYJ,ADJ,KGJ4与KHJ2组合式等)为宜。

如果用户需要在比较固定的地点进行大面积检侧和数据采

集、区域性集中控制.例如在一个采煤工作面的机尾、回风巷、

尾巷、进风处各安装一个瓦斯传感器，并在其中之一超限时

切断工作面的一切电源，则可选用具有报警和信号传愉的传

疹器(如KG30D3)与幻4系统分站相配套使用，也可选用较

为新型的KG97Q1,KG9oo1B,AWJ一90A等与

KJ66,KJ69,1cJ95等系统分站相配套使用。若用户本身专业人员少，在选型时最好选择较为简单、

矿井通风安全监测监控系统的维护及保养

【摘要】本文从安全监测监控系统存在的问题及原因分析出发，系统阐述了安全监测监控系统存在的问题及原因。接着研究了矿井通风安全监测监控系统的维护及保养。

【关键词】矿井通风，安全监测，维护保养

一、前言

矿井通风安全监测监控系统是保证矿井工程质量优劣的首要前提，矿井工程质量的优劣不仅关系到矿井的生存发展，而且关系到国家和人民群众的生命安全。

二、煤矿通风的安全监测监控系统运行原理

工作之时，监测主机不断的和各个分站进行通信，各个分站接收到来自主机询问之后，及时把分站所接收各个测点信号传到监测主机，各个分站就不停将所接收到各个传感器信号实施检测处理与变换，主要包含模拟量、开关量及累计量，并且时刻等候检测主机发出询问，便于将所检测到参数传递到检测主机。当要控制井下设备时，检测主机把控制命令和分站的巡检信号共同传递到分站，再经过分站进行远动开关对设备进行控制。监测主机把所接收到实时信号实时处理与存盘，经过本机的大屏幕、显示器及模拟盘等各种外设所显示。

三、安全监测监控系统存在的问题及原因分析

1、存在的问题

由于各厂家的产品之间不能互相识别,产品互换性差,不能通用,所以造成有的矿井重复投资。有的安全监控设备不具有故障闭锁功能和防雷电保护功能。如有的设备不能实现故障断电和设备工作正常并稳定运行后自动解锁;有的装备未装设避雷器,有的避雷器不符合要求,避雷器被击坏后造成主机、井下分站被击。安全监测监控系统涉及多种学科及不同专业,但地方煤矿技术素质差,业务水平低,不能适应管理要求。通风瓦斯参数传感器和风机开停、风门开关、馈电开停传感器设置不全或未设置,如有的矿井监测监控系统井下只有3～5个瓦斯传感器和几个开停传感器,大部分矿井甚至未在矿井总排风巷中设置瓦斯和风速传感器,未设主要通风机负压传感器,一些矿井未设主要通风机和局部通风机开停传感器,关系到矿井通风系统稳定运行的风门开关传感器只有个别矿井设置,不到监测监控系统安装总数的5%,每组的两道风门也未实现闭锁。安全监控设备不能按要求每月至少调试、校正1次。瓦斯传感器不能按要求每7ｄ使用校准气样和空气样调校1次,不能每7ｄ对瓦斯超限断电功能进行测试,有的矿井监控系统瘫痪多天都不能及时恢复正常运行。有的矿井则瓦斯传感器备用量不足,不能保证按要求校正、调试和更换。部分矿井瓦斯传感器未设专人进行管理、编号,传感器设置位置不正确,甚至经常出现误挂、混挂,造成瓦斯超限不报警、不断电、断电迟缓或报警

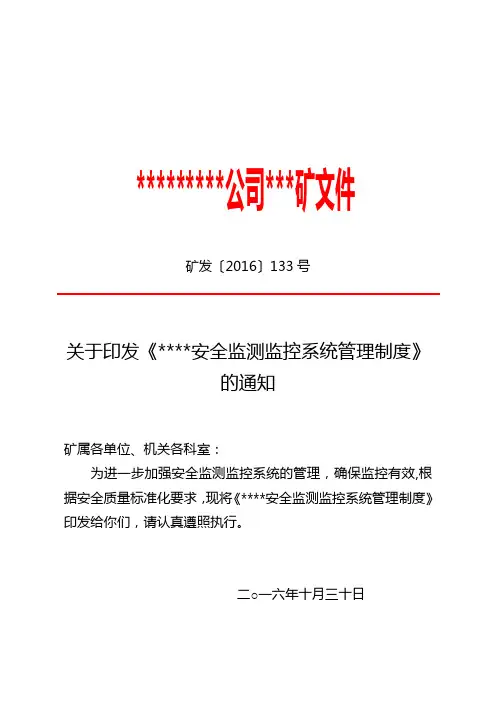

*********公司***矿文件

矿发〔2016〕133号

关于印发《****安全监测监控系统管理制度》的通知

矿属各单位、机关各科室：

为进一步加强安全监测监控系统的管理，确保监控有效,根据安全质量标准化要求，现将《****安全监测监控系统管理制度》印发给你们，请认真遵照执行。

二○一六年十月三十日

- 2 -

****安全监测监控系统管理制度

第一节 总 则

第一条 为了认真贯彻落实党和国家的安全生产方针、法律、法规、上级有关安全监测监控系统的管理要求，确保监控有效，防范“一通三防”事故，特制定安全监测监控系统管理制度。

第二条 制定安全监测监控系统管理制度的依据：《煤矿安全规程》、《煤矿安全监控系统通用技术要求》（AQ6201-2006）、《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2007）等。

第三条 通风区是安全监测监控系统的业务管理部门，负责建立、完善各项管理制度，确保监控有效。

第四条 通风区监测队负责安全监测监控系统的日常维护和管理工作。

第五条 建立专门的安全监测监控管理机构，配足安全监测监控管理所需的工程技术人员、监测工及地面中心站值班人员。

第六条 建立、完善安全监测监控系统管理制度、安全监控人员岗位责任制、操作规程和值班制度等规章制度。

- 3 - 第七条 加强监测监控工程技术人员、安全监测工、中心站值班人员等培训工作，监测工必须持有效证件上岗。

第八条 安全监测监控系统是矿安全生产的重要保障，必须保证“装备齐全、数据准确、断电可靠、处置迅速”，确保监控有效。

严禁任何人员关闭主机，特殊情况确需关闭主机，必须制定安全技术措施，报总工程师审批后实施。

第二节 安全监控系统的设计和安装

第九条 矿必须按照《煤矿安全监测系统及检测仪器使用管理规范》、《煤矿安全监控系统通用技术要求》的规定，配齐瓦斯、一氧化碳、抽采监测、开停、开关、风速、温度、馈电等传感器，并定期进行检定、校正。
