视频监控系统应用解决方案

远程视频监控系统解决方案

一、系统结构阐述

1 系统拓扑图

2 监控点的布置

根据项目实际监控需求，摄像机采用均采用540线高清晰模拟摄像机，其中半球型摄像机3台，安装在一楼前台（1台）和二楼通道（2台）；其余为红外枪型摄像机25台，可在夜间清晰看到图像。

在文控中心放置两台16路硬盘录像机NSUV-6816CS,负责接入办公室、车间及保安室的摄像机，对前端摄像机的图像进行存储；在宿舍区保安室安装一台4路硬盘录像机NSUV-6104E，对前端摄像机的图像进行存储，并通过光纤连接到文控中心。

3 监控中心

监控中心布置如下： 中心放置一台管理服务器装NSUV-VMS-E平台软件，对所有的监控点进行管理、录像，以及对远程访问用户进行转发，监控中心不对图像进行存储。

并在管理服务器上安装客户端软件，可以访问前端的任意一台摄像机，每台显示器也就可以任意以多画面显示所有的监控点。

备注：平台软件可以安装在原工控机上，也可另外购买PC。

4 视频存储

根据此项目实际需求，采用前端存储的模式，即将前端视频码流存储在硬盘录像机内，由前端设备直接进行录像资料存储。

宿舍保安室：

视频码率一天的存储容量（G）天数路数所需的容量（G）512k5.4303486 需要配置486G的有效容量，硬盘录像机中安装1块500G的SATA可以满足需求。

办公室、保安室、厂区：

视频码率一天的存储容量（G）天数路数所需的容量（G）512k5.430254050 需要配置4050G的有效容量，每台硬盘录像机中安装2块1TB的SATA可以满足需求。

二、业务功能

1 图像浏览与控制

系统视频编码采用先进的H.264视频编解码标准，提供网络远程实时视频图像浏览和控制，并可通过客户端PC对视频编码速率、清晰度、关键帧间隔等参数进行设置，以实现良好的图像效果。

 最大支持16路画面显示；

 支持1、4、9、16类型的等分画面显示；  支持4、6、8、10、12、16类型的非等分画面显示；

工厂视频监控系统解决方案

工厂视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过高清摄像机及其辅助设备（镜头等）直接观看大型工厂各个厂区的情况，一目了然，同时它可以把被工厂的图像全部或部分的记录下来，这样就为日后对突发事件的处

关键词：工厂监控方案

一、前言

工厂视频监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过高清摄像机及其辅助设备（镜头等）直接观看工厂的情况，一目了然，同时它可以把被工厂的图像全部或部分的记录下来，这样就为日后对突发事件的处理提供了方便条件及重要依据，能及时发现事故和事件的隐患，预防破坏和避免造成不好影响 。

二、项目需求

随着现代化企业制度在我国的普及和深化发展，工厂信息化建设不断深入，各工厂都加快了信息网络平台的建设；工厂正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。

传统的工厂周界安全防范系统是建立高高的围墙,铁栅栏等,如果有非法入侵无法及时发现和处理，那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现, 为了更好的保护财产及工厂的安全, 根据客户实际的监控需要，一般都会在工厂周边、大门、办公楼、生产车间、仓库等重点部位安装摄像机。监控系统将本地视频图像监控,远程实时监控,云台镜头控制,等有机结合起来，构成一整套新一代网络视频集中监控管理系统，同时监控主机自动将报警画面纪录,做到及时处理,提高了工厂保卫人员的工作效率并能及时处理警情，能有效的保护工厂财产和工作人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个工厂的安全。

本套监控系统主要监看办公楼财务室，工厂车间和工厂仓库，采用网络硬盘录像机进行本地监控，存储并通过局域网将视频信号传输到办公楼各个主要领导办公室显示。

视频监控系统解决方案

系统概述

系统方案采用全网络传输、数字化存储、集中控制及显示，主要由前端摄像机设备、视频显示设备、控制键盘、视频存储设备、相关应用软件以及其它传输、辅助类设备组成。系统具有可扩展和开放性，以方便未来的扩展和与其他系统的集成。视频监控系统最直接、最主要的作用就是使管理人员能远程实时掌握办公场所内各重要区域发生的情况，保障监管区域内部人员及财产的安全。

系统组成

本方案的视频监控系统采用全网络架构，基于现今高速的网络通讯技术，将前端的视频监控信号传送到后端，进行存储、显示。视频监控系统硬件组成架构如下图所示：

视频监控网络架构

1) 前端部分 OLTONU光纤收发器ONU监控中心核心交换机LCD/LED图例光纤网线视频线前端子系统分光器网络键盘监控管理终端视频综合平台中心存储CVR/云存储（标准云、微视云）“深眸”行为分析相机球型鹰眼全景摄像机接入交换机LAN光纤收发器常规视频监控大场景全景监控智能：人群、行为热成像单光谱筒机热成像双光谱球机热成像防盗、防火碗型鹰眼星光球机黑光球机室外pTZ筒机电梯半球中心管理服务器“深眸”客流相机接入交换机 前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。

2) 传输网络部分

前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。

3) 监控中心部分

监控中心可采用CVR或视频云存储等主流存储模式对高清视频图像进行存储，特殊场景也可以采用NVR方式，解决数据落地问题，用户根据实际需要选择不同的存储方式。另外，监控中心配置视频综合平台，完成视频的解码、拼接，通过部署大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

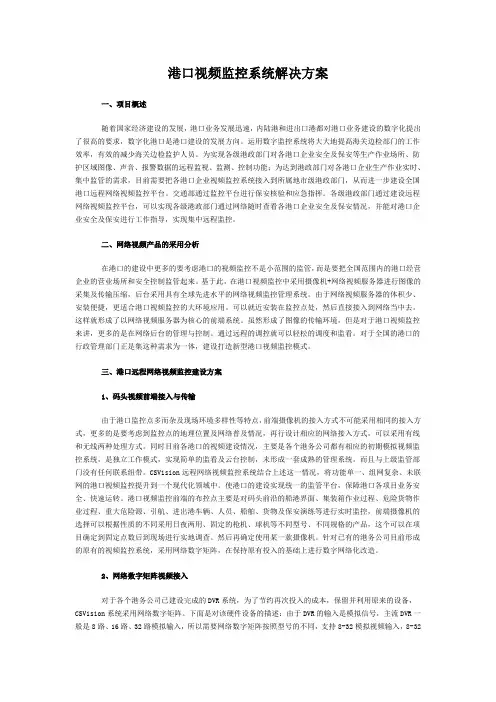

港口视频监控系统解决方案

一、项目概述

随着国家经济建设的发展，港口业务发展迅速，内陆港和进出口港都对港口业务建设的数字化提出了很高的要求，数字化港口是港口建设的发展方向。运用数字监控系统将大大地提高海关边检部门的工作效率，有效的减少海关边检监护人员。为实现各级港政部门对各港口企业安全及保安等生产作业场所、防护区域图像、声音、报警数据的远程监视、监测、控制功能；为达到港政部门对各港口企业生产作业实时、集中监管的需求，目前需要把各港口企业视频监控系统接入到所属地市级港政部门，从而进一步建设全国港口远程网络视频监控平台。交通部通过监控平台进行保安核验和应急指挥。各级港政部门通过建设远程网络视频监控平台，可以实现各级港政部门通过网络随时查看各港口企业安全及保安情况，并能对港口企业安全及保安进行工作指导，实现集中远程监控。

二、网络视频产品的采用分析

在港口的建设中更多的要考虑港口的视频监控不是小范围的监管，而是要把全国范围内的港口经营企业的营业场所和安全控制监管起来。基于此，在港口视频监控中采用摄像机+网络视频服务器进行图像的采集及传输压缩，后台采用具有全球先进水平的网络视频监控管理系统。由于网络视频服务器的体积少、安装便捷，更适合港口视频监控的大环境应用。可以就近安装在监控点处，然后直接接入到网络当中去。这样就形成了以网络视频服务器为核心的前端系统。虽然形成了图像的传输环境，但是对于港口视频监控来讲，更多的是在网络后台的管理与控制。通过远程的调控就可以轻松的调度和监看。对于全国的港口的行政管理部门正是集这种需求为一体，建设打造新型港口视频监控模式。

三、港口远程网络视频监控建设方案

1、码头视频前端接入与传输

由于港口监控点多而杂及现场环境多样性等特点，前端摄像机的接入方式不可能采用相同的接入方式，更多的是要考虑到监控点的地理位置及网络普及情况，再行设计相应的网络接入方式，可以采用有线和无线两种处理方式。同时目前各港口的视频建设情况，主要是各个港务公司都有相应的初期模拟视频监控系统，是独立工作模式，实现简单的监看及云台控制，未形成一套成熟的管理系统。而且与上级监管部门没有任何联系纽带。CSVision远程网络视频监控系统结合上述这一情况，将功能单一、组网复杂、未联网的港口视频监控提升到一个现代化领域中。使港口的建设实现统一的监管平台，保障港口各项目业务安全、快速运转。港口视频监控前端的布控点主要是对码头前沿的船港界面、集装箱作业过程、危险货物作业过程、重大危险源、引航、进出港车辆、人员、船舶、货物及保安演练等进行实时监控，前端摄像机的选择可以根据性质的不同采用日夜两用、固定的枪机、球机等不同型号、不同规格的产品，这个可以在项目确定到固定点数后到现场进行实地调查。然后再确定使用某一款摄像机。针对已有的港务公司目前形成的原有的视频监控系统，采用网络数字矩阵，在保持原有投入的基础上进行数字网络化改造。
