铝合金门窗安装施工方案
文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
泰合（武胜）国际商贸城家具MALL
门
窗
施
工
方
案
编 制 人：
审 核 人：
审 批 人：
编制时间： 2015-7-11
目 录
一、工程概况……………………………………………………………1
二、料具准备……………………………………………………………1
三、材料保护及区分……………………………………………………1
四、作业条件……………………………………………………………5
五、工艺要求……………………………………………………………6
六、铝合金门窗质量要求……………………………………………..10
七、安全施工措施……………………………………………………..12
一、 工程概况
工程名称：泰合（武胜）国际商贸城家具MALL
工程地点：四川省武胜县沿口镇迎宾大道
建设单位：广安泰美物流有限公司
结构形式：框架结构
施工范围：泰合（武胜）国际商贸城门窗工程
二、 料具准备
1） 本工程铝合金推拉门窗材料采用70系列、壁厚为1.2mm，平开门窗材料采用50系列、壁厚为1.4mm。安全玻璃采用10mm厚的玻璃。铝合金门窗的规格、铝合金颜色及玻璃厚度为5mm玻璃颜色符合设计及建设单位的要求。单块玻璃面积≥1.5m2、玻璃底端离最终装修面＜900的落地窗、倾斜装配窗、各内天窗（含天采光顶）、吊顶、建筑物的出入口、门厅等部位为安全玻璃，五金配件配套齐全。并具有产品出厂合格证明资料。
浦东古北御庭门窗工程施工组织设计
1
中国上海市浦东新区
古北御庭项目铝合金门窗工程
施
工
组
织
设
计
上海辽申幕墙工程有限公司
2011年5月
浦东古北御庭门窗工程施工组织设计
2 目 录
第一章 工程概况
第二章 施工部署、施工总进度计划及实施措施
第三章 施工技术方案
第四章 项目管理组织、施工机械设备情况
第五章 加工质量保证措施
第六章 施工进度管理
第七章 安装过程质量控制
第八章 施工质量保证措施及质量计划
第九章 确保安全生产的技术组织措施
第十章 半成品、成品保护措施
第十一章 总包及相关单位配合协调内容
第十二章 雨季施工措施
第十三章 文明施工、降低环境污染和噪音的措施
第十四章 售后服务
第十五章 工程的竣工验收
第十六章 维修、保养计划
第十七章 编制依据及原则
浦东古北御庭门窗工程施工组织设计
- 3 - 第一章 工程概况
1、工程名称：浦东古北御庭铝合金门窗工程
2、建设单位：上海浦东古北置业有限公司
3、设计单位：中国联合工程公司
4、工程地址：上海市浦东新区沪南公路、龙汇路路口
5、总包单位：浙江宝业建设集团有限公司
6、施工内容：负责浦东古北御庭铝合金门窗工程的深化设计及施工，具体施工内容包括：
LD60系列YKK隔热铝合金门窗
LD100系列YKK隔热铝合金推拉门
LD150系列YKK隔热铝合金三推拉门
钢架雨篷
7、工程质量目标
质量目标：确保工程质量达到一次性验收合格。
对顾客质量承诺：
1）保证向业主提供的铝合金产品符合《铝合金门窗》GB8478-2008、《建筑幕墙》GB／T21086-2008、《玻璃幕墙工程技术规范》JGJ102-2009。
2）遵守《产品质量法》和《消费者权益保护法》，不合格的产品不进入市场，不合格的工程不交付，保证向业主提供合格的门窗产品。

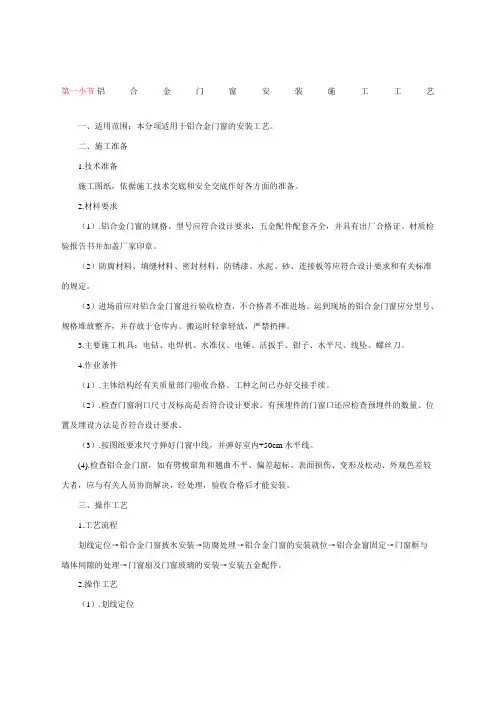

第一小节 铝合金门窗安装施工工艺
一、适用范围：本分项适用于铝合金门窗的安装工艺。
二、施工准备
1.技术准备
施工图纸，依据施工技术交底和安全交底作好各方面的准备。
2.材料要求
（1）.铝合金门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证、材质检验报告书并加盖厂家印章。
（2）防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。
（3）进场前应对铝合金门窗进行验收检查，不合格者不准进场。运到现场的铝合金门窗应分型号、规格堆放整齐，并存放于仓库内。搬运时轻拿轻放，严禁扔摔。
3.主要施工机具：电钻、电焊机、水准仪、电锤、活扳手、钳子、水平尺、线坠、螺丝刀。
4.作业条件
（1）.主体结构经有关质量部门验收合格。工种之间已办好交接手续。
（2）.检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。
（3）.按图纸要求尺寸弹好门窗中线，并弹好室内+50cm水平线。
(4).检查铝合金门窗，如有劈梭窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。
三、操作工艺
1.工艺流程
划线定位→铝合金门窗披水安装→防腐处理→铝合金门窗的安装就位→铝合金窗固定→门窗框与墙体间隙的处理→门窗扇及门窗玻璃的安装→安装五金配件。
2.操作工艺
（1）.划线定位 1)根据设计图纸中门窗的安装位置、尺寸和标高，依据门窗中线向两边量出门窗边线。若为多层或高层建筑时，以顶层门窗边线为准，用线坠或经纬仪将门窗边线下引，并在各层门窗口处划线标记，对个别不直的口边应剔凿处理。
2)门窗的水平位置应以楼层室内+50cm的水平线为准向上反量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致。
（2）.铝合金窗披水安装
按施工图纸要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。
断桥铝窗安装施工方案
1 材料产品要求
1.1 断桥铝窗的规格、型号应符合设计要求，五金配件齐全，具有产品出厂合格证、材质检验报告书并加盖厂家印章。
1.2 断桥铝窗应进行抗风压性能、空气渗透性能和雨水渗透性能的检验，其各项性能应符合设计要求和有关标准的规定。
1.3 有保温要求的窗，其保温性能应符合设计要求和有关标准的规定。
2 主要机具
常用工具为断桥铝切割机、手电钻、冲击钻、小型电焊机、射钉枪、打胶筒、玻璃吸盘、线锯、手锤、錾子、扳手、螺丝刀、木楔、托线板、线坠、水平尺、钢卷尺、墨斗等。
3 作业条件
3.1 主体结构经有关质量部门验收合格。工种之间已办好交接手续。
3.2 按图纸要求尺寸弹好窗中线，并弹好室内＋500mm水平线。外窗安装前应沿建筑物全高弹窗口边线。
3.3 检查窗洞口尺寸及标高是否符合设计要求。有预埋件的窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。
3.4 检查断桥铝窗，如有劈棱、窜角和翘曲不平、偏差超标、表面损伤、变形、松动及外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。
3.5 断桥铝窗表面应粘贴保护膜，安装前检查保护膜，如有破损，应补粘后再行安装。
4 操作工艺
4.1
工艺流程：
4.2 弹线定位：需要进行处理的应做记录和标识。
窗的水平位置应以楼层室内＋500mm的水平线为准向上反量出窗下皮标高，弹线找直。墙厚方向的安装位置应按设计要求和窗台板的宽度确定。原则上以同一房间窗台板外露尺寸一致为准。
4.3 窗洞口处理：窗洞口偏位、不垂直、不方正的要进行剔凿或抹灰处理，洞口尺寸偏差弹线定位 窗洞口处理 副框安装 防水处断桥铝窗主框调整和临时固定
清理 断桥铝窗主框固定 间隙的处理
五金配件安装 窗扇及窗玻璃安装 不宜过大。
4.4 防腐处理：门窗框四周外表面的防腐处理设计有要求时，按设计要求处理。本工程副框采用镀锌副框
