/*风清云扬*/
# include <>
#define uchar unsigned char
#define uint unsigned int
void delay(uint i)
{
uchar x,j;
for(j=0;j
for(x=0;x<=148;x++);
}
unsigned char key_scan()
{
uchar temp0,temp1;
uchar num=0;
P1=0X0F;
temp0=P1;
if(temp0!=0X0F)
{
delay(10);
if(temp0!=0X0F)
{
P1=0XF0;
temp1=P1;
if(temp0==0x0e)
{
switch (temp1)
{ case 0xe0: num=4;break;
case 0xd0: num=3;break;
case 0xb0: num=2;break;
case 0x70: num=1;break;
default:num=0;break;
}
}
else if(temp0==0x0d)
{
switch (temp1)
{
case 0xe0: num=8;break;
case 0xd0: num=7;break;
case 0xb0: num=6;break;
case 0x70: num=5;break;
default:num=0;break;
}
}
else if(temp0==0x0b)
{
switch (temp1)
{
case 0xe0: num=12;break;
case 0xd0: num=11;break;

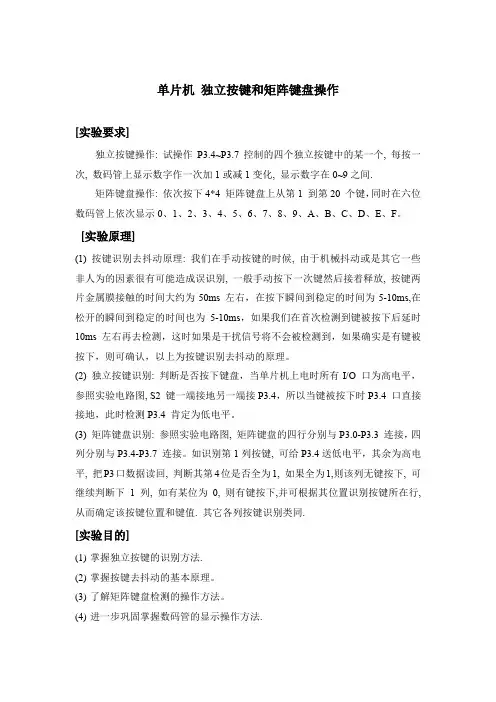

单片机独立按键和矩阵键盘操作
[实验要求]
独立按键操作: 试操作P3.4~P3.7控制的四个独立按键中的某一个, 每按一次, 数码管上显示数字作一次加1或减1变化, 显示数字在0~9之间.
矩阵键盘操作: 依次按下4*4 矩阵键盘上从第1 到第20 个键，同时在六位数码管上依次显示0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。
[实验原理]
(1) 按键识别去抖动原理:我们在手动按键的时候, 由于机械抖动或是其它一些非人为的因素很有可能造成误识别, 一般手动按下一次键然后接着释放, 按键两片金属膜接触的时间大约为50ms 左右，在按下瞬间到稳定的时间为5-10ms,在松开的瞬间到稳定的时间也为5-10ms，如果我们在首次检测到键被按下后延时10ms 左右再去检测，这时如果是干扰信号将不会被检测到，如果确实是有键被按下，则可确认，以上为按键识别去抖动的原理。
(2) 独立按键识别: 判断是否按下键盘，当单片机上电时所有I/O 口为高电平，参照实验电路图, S2 键一端接地另一端接P3.4，所以当键被按下时P3.4 口直接接地，此时检测P3.4 肯定为低电平。
(3) 矩阵键盘识别: 参照实验电路图, 矩阵键盘的四行分别与P3.0-P3.3 连接，四列分别与P3.4-P3.7 连接。如识别第1列按键, 可给P3.4送低电平，其余为高电平, 把P3口数据读回, 判断其第4位是否全为1, 如果全为1,则该列无键按下, 可继续判断下1列, 如有某位为0, 则有键按下,并可根据其位置识别按键所在行,从而确定该按键位置和键值. 其它各列按键识别类同.
[实验目的]
(1) 掌握独立按键的识别方法.
(2) 掌握按键去抖动的基本原理。
(3) 了解矩阵键盘检测的操作方法。
(4) 进一步巩固掌握数码管的显示操作方法. [硬件电路]
图1 独立键盘和矩阵键盘电路图
图2 矩阵键盘接口图
实验五 矩阵键盘实验
一、实验内容
1、编写程序，做到在键盘上每按一个数字键(0－F)用发光二极管将该代码显示出来。按其它键退出。
2、加法设计计算器，实验板上有12个按键，编写程序，实现一位整数加法运算功能。可定义“A”键为“+”键，“B”键为“=”键。
二、实验目的
1、 学习独立式按键的查询识别方法。
2、 非编码矩阵键盘的行反转法识别方法。
三、实验说明
1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。
2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。
3、识别键的闭合，通常采用行扫描法和行反转法。行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。
行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。
由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。
行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0xF0；假如此时没有人按键，从P1口读出的值应仍为0xF0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0xB0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0xBF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0xBE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。
实验五 矩阵键盘实验
一、实验内容
1、编写程序，做到在键盘上每按一个数字键(0－F)用发光二极管将该代码显示出来。按其它键退出。
2、加法设计计算器，实验板上有12个按键，编写程序，实现一位整数加法运算功能。可定义“A”键为“+”键，“B”键为“=”键。
二、实验目的
1、 学习独立式按键的查询识别方法。
2、 非编码矩阵键盘的行反转法识别方法。
三、实验说明
1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。
2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。
3、识别键的闭合，通常采用行扫描法和行反转法。行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。
行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。
由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。
行反转法识别按键的过程是：首先，将4个行线作为输出，将其全部置0，4个列线作为输入，将其全部置1，也就是向P1口写入0xF0；假如此时没有人按键，从P1口读出的值应仍为0xF0；假如此时1、4、7、0四个键中有一个键被按下，则P1.6被拉低，从P1口读出的值为0xB0；为了确定是这四个键中哪一个被按下，可将刚才从P1口读出的数的低四位置1后再写入P1口，即将0xBF写入P1口，使P1.6为低，其余均为高，若此时被按下的键是“4”，则P1.1被拉低，从P1口读出的值为0xBE；这样，当只有一个键被按下时，每一个键只有唯一的反转码，事先为12个键的反转码建一个表，通过查表就可知道是哪个键被按下了。
