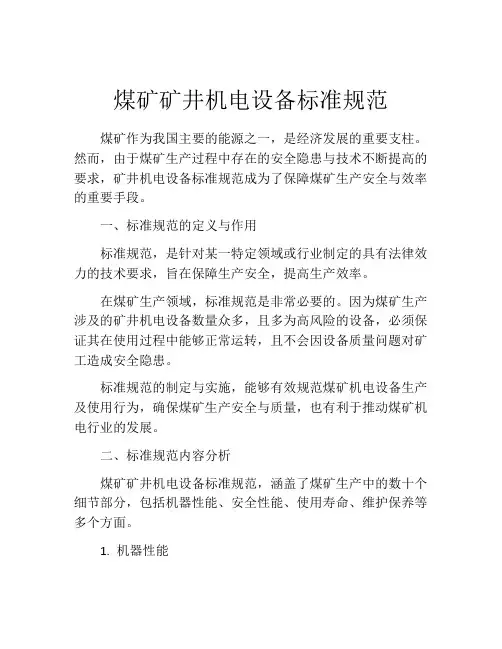

煤矿矿井机电设备标准规范

煤矿矿井机电设备标准规范

煤矿作为我国主要的能源之一，是经济发展的重要支柱。然而，由于煤矿生产过程中存在的安全隐患与技术不断提高的要求，矿井机电设备标准规范成为了保障煤矿生产安全与效率的重要手段。

一、标准规范的定义与作用

标准规范，是针对某一特定领域或行业制定的具有法律效力的技术要求，旨在保障生产安全，提高生产效率。

在煤矿生产领域，标准规范是非常必要的。因为煤矿生产涉及的矿井机电设备数量众多，且多为高风险的设备，必须保证其在使用过程中能够正常运转，且不会因设备质量问题对矿工造成安全隐患。

标准规范的制定与实施，能够有效规范煤矿机电设备生产及使用行为，确保煤矿生产安全与质量，也有利于推动煤矿机电行业的发展。

二、标准规范内容分析

煤矿矿井机电设备标准规范，涵盖了煤矿生产中的数十个细节部分，包括机器性能、安全性能、使用寿命、维护保养等多个方面。

1. 机器性能 机器性能是指机器的技术性能。煤矿机电设备标准规范要求煤矿机电设备的性能要稳定、可靠、有效，满足生产要求。

例如井下机械设备必须具备承受高温、高湿、高硫等特殊环境的能力，而采掘工作面自动化设备的控制系统则必须满足准确、高效等要求。

2. 安全性能

安全性能是煤矿矿井机电设备最重要的要求之一。因为在煤矿生产过程中，矿工与机电设备的距离非常接近，机电设备一旦出现问题就可能对矿工造成致命影响。

因此，煤矿矿井机电设备标准规范要求煤矿机电设备必须符合国家机电设备安全标准，并且在使用过程中必须严格遵守安全操作规程，避免因设备失效、故障或操作不当引发意外事故。

3. 使用寿命

机电设备使用寿命是指机电设备的正常使用期限。煤矿机电设备标准规范要求煤矿机电设备使用寿命要满足生产要求，并且在生产过程中能够保持优良的性能。

为了保证机电设备使用寿命，规范还要求煤矿机电设备在生产前、生产中、生产后都要接受严格的质量检验。

4. 维护保养

维护保养是保证机电设备正常运转和延长使用寿命的重要环节。煤矿机电设备标准规范要求煤矿机电设备必须接受定期的维护保养，并且在使用过程中要遵守正确的使用方法，做好设备的记录与管理，及时排除设备故障，确保设备功能正常。

煤矿矿井机电设备完好标准

Ⅰ 固定设备

1 通用部分

1.1 紧固件

1.1.1 螺纹连接件和锁紧件必须齐全，牢固可靠。螺栓头部和螺母不得有铲伤或棱角严重变形。螺纹无乱扣或脱扣。

1.1.2 螺栓拧入螺纹孔的长度不应小于螺栓的直径(铸铁、铜、铝合金件等不小于螺栓直径的1.5倍。

1.1.3 螺母扭紧后螺栓螺纹应露出螺母1~3个螺距，不得用增加垫圈的办法调整螺纹露出长度。

1.1.4 稳定与稳定孔应吻合，不松旷。

1.1.5 铆钉必须紧固，不得有明显歪斜现象。

1.1.6 键不得松旷，打入时不得加垫，露出键槽的长度应小于键全长的20%，大于键全长的5%(钩头键不包括钩头的长度)。

1.2 联轴器

1.2.1 端面的间隙及同轴度应符合表1-1-1的规定:

表1-1-1联轴器端面间隙和同轴度 mm

类型 外形尺寸 端面间隙 两轴同轴度

径向位移 倾斜%

弹性圆柱销式 设备最大轴向窜量加2~4 ≤0.5 <1.2

齿轮式 ≤250 4~7 ≤0.20

<1.2 >250~500 7~12 ≤0.25

>500~900 12~18 ≤0.30

蛇型弹簧式 ≤200

设备最大轴向窜量加2~4 ≤0.10

<1.2 >200~400 ≤0.20

>400~700 ≤0.30

>700~1350 ≤0.50

1.2.2 弹性圈柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过3mm。柱销螺母应有防松装置。

1.2.3 齿轮式联轴器齿厚的磨损量应不超过原齿厚的20%。键和螺栓不松动。

1.2.4 蛇型弹簧式联轴器的弹簧不应有损伤，厚度磨损不应超过原厚的10%。

1.3 轴和轴承

1.3.1 轴

1.3.1.1 轴不得有表面裂纹，无严重腐蚀和损伤，内部裂纹按探伤记录检查无扩张。 1.3.1.2 轴的水平度和多段轴的平行度均不得超过0.2%，如轴的挠度较大达不到此要求时，齿轮咬合及轴承温度正常，也算合格。

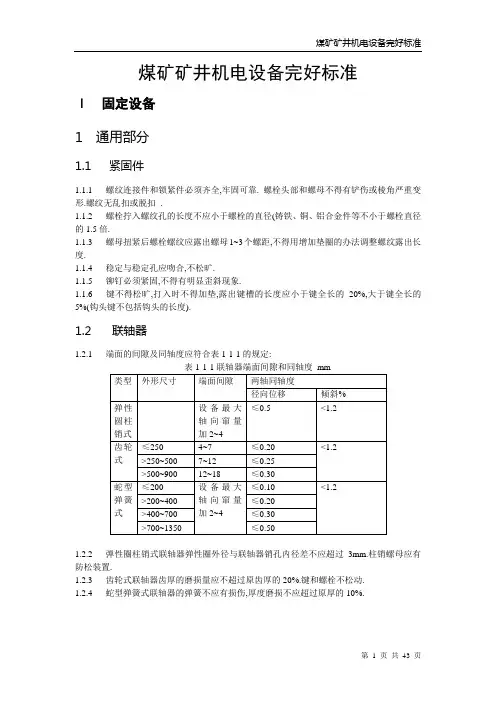

煤矿矿井机电设备完好标准

第 1 页 共 43 页 煤矿矿井机电设备完好标准

Ⅰ 固定设备

1 通用部分

1.1 紧固件

1.1.1 螺纹连接件和锁紧件必须齐全,牢固可靠. 螺栓头部和螺母不得有铲伤或棱角严重变形.螺纹无乱扣或脱扣 .

1.1.2 螺栓拧入螺纹孔的长度不应小于螺栓的直径(铸铁、铜、铝合金件等不小于螺栓直径的1.5倍.

1.1.3 螺母扭紧后螺栓螺纹应露出螺母1~3个螺距,不得用增加垫圈的办法调整螺纹露出长度.

1.1.4 稳定与稳定孔应吻合,不松旷.

1.1.5 铆钉必须紧固,不得有明显歪斜现象.

1.1.6 键不得松旷,打入时不得加垫,露出键槽的长度应小于键全长的20%,大于键全长的5%(钩头键不包括钩头的长度).

1.2 联轴器

1.2.1 端面的间隙及同轴度应符合表1-1-1的规定:

表1-1-1联轴器端面间隙和同轴度 mm

类型 外形尺寸 端面间隙 两轴同轴度

径向位移 倾斜%

弹性圆柱销式 设备最大轴向窜量加2~4 ≤0.5 <1.2

齿轮式 ≤250 4~7 ≤0.20 <1.2

>250~500 7~12 ≤0.25

>500~900 12~18 ≤0.30

蛇型弹簧式 ≤200 设备最大轴向窜量加2~4 ≤0.10 <1.2

>200~400 ≤0.20

>400~700 ≤0.30

>700~1350 ≤0.50

1.2.2 弹性圈柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过3mm.柱销螺母应有防松装置.

1.2.3 齿轮式联轴器齿厚的磨损量应不超过原齿厚的20%.键和螺栓不松动.

煤矿矿井机电设备完好标准

一、通用部分

1、 紧固件

（1） 螺纹连接件和锁紧件齐全，牢固可靠。螺栓头部和螺母无铲伤或棱角严重变形，螺纹无乱扣或秃扣。

（2） 螺母拧紧后，螺栓螺纹应露出螺母1~3个螺距。不得在螺母下面加多余的垫圈来减少螺栓的伸出长度。

（3） 同一部位的紧固件规格应一致。主要连接部件或受冲击载荷容易松动部位的螺母应使用防松螺母（背帽）或其他防松装置。使用花螺母时，开口销应符合要求；螺母止动垫圈的包角应稳固；铁丝锁紧螺母时，其拉紧方向应和螺旋方向一致，接头应向内弯曲。

（4） 螺栓不得弯曲。螺栓螺纹在连接件光孔内部分不少于两个螺距。沉头螺栓拧紧后，沉头部不得高出连接件的表面。

（5） 键不得松动，键和槽之间不得加垫。

2、 轴和轴承

（1） 轴无裂纹、损伤或锈蚀，运行时无异常振动。

（2） 轴承磨损允许最大间隙不超过表内的规定：

轴承磨损允许最大间隙 mm

轴径或轴承内径 滑动轴承（顶间隙） 滚动轴承 圆锥滚动轴承

调整值 允许值

＞30~50 0.25 0.20 0.05~0.12 0.20

＞50~80 0.30 0.25 0.06~0.14 0.25

＞80~120 0.35 0.30 0.07~0.17 0.30

＞120~180 0.40 0.35 —— ——

＞180~250 0.50 —— —— ——

（3） 轴承润滑良好，不漏油，转动灵活。无异响，滑动轴承温度不超过65ºC，滚动轴承温度不超过75 ºC。

3、 齿轮

（1） 齿轮无断齿，齿面无裂纹或剥落。

（2） 点蚀坑面积不超过下列规定：

a 点蚀区高度接近齿高的100%；

b 点蚀区高度占齿高的30%，长度占齿长的40%；

c 点蚀区高度占齿高的70%，长度占齿长的10%。

（3） 齿面出现的胶合区不超过齿高1/3、齿长1/2。

（4） 齿厚磨损不超过下列规定：
