车刀几何角度测量
实验指导书
张小萍编
东莞理工学院
机电工程系
2004年9月
2
实验须知.
1、 切削实验是学习金属切削原理不可缺少的组成部分，对加深理解基本概念，巩固课堂上所学的知识都很重要，每次实验必须认真对待。
2、 做实验前，必须认真预习有关课堂内容和阅读实验指导书，熟悉实验内容和步骤。
3、 做实验时要严格按实验指导书的内容，步骤进行，认真操作，做好实验记录。
4、 做完实验，请指导老师看实验结果，教师确认实验通过后，应将实验台恢复原状，关好电源。经指导教师同意后才能离开实验室。
5、 每次实验后，按实验指导书的要求，填写实验报告，交给指导老师审阅。
3 车刀几何角度测量
一、实验目的
1、通过实验巩固和加深对车刀几何角度的标注坐标系平面与车刀几何角度坐标系的基本定义的了解；
2、了解车刀量角仪的结构与工作原理，熟悉其使用方法；
3、掌握车刀标注角度的测量方法。
二、实验任务
测量主剖面坐标系内的外圆车刀和切断刀的主偏角、前角、刃倾角、后角；副偏角、副刃倾角、副前角和副后角。其中测量切断刀的副偏角、副刃倾角和副后角时，实验者自己确定位于主切削刃右侧的副角还是左侧的副角。
三、实验要求
1、实验预习
（1）仔细阅读本课程教材中刀具切削部分的基本定义一节，理解车刀几何角度的标注坐标系平面的定义，理解车刀各面和各角的定义。明确各面的相互位置和各刃形成的成因；
（2）要注意区分不同功用的车刀，其进给方向与被加工工件之回转轴线的夹角不同（即主偏角不同）。应明确车刀的进给方向，并用图表示。理解车刀各角的正负值的规定。
（3）仔细阅读本实验指导书。根据本实验指导书中车刀量角仪的结构与工作原理及使用方法一节和图1和图2，力求对各型车刀量角仪的结构有一个书面的感性认识。仔细分析车刀之切削刃部分各要素及各型车刀量角仪的测量方法。自己选择实验仪器型号，设计实验方案和实验步骤。
张家口煤矿机械制造技工学校教案
第 课 编号：QD-0507-02
科 目 车工工艺学 学 时 2 授课班级 08高级数控班
课 题 §1.2（四）车刀切削部分的几何角度 授课日期 09.3.10
教
学
目
的 掌握：车刀六个基本角度和两个派生角度
车刀基本角度的初步选择
教学
重点
难点 重点：六个基本角度及基本角度的初步选择
难点：基本角度概念,前角与刃倾角的区分
教
学
过
程 一.课题导入： 10分
（一）、讲评作业；
（二）、复习提问：
确定车刀的辅助平面，切削平面、基面、正交平面。
二.讲授新课 65分
为使学生尽快领会车刀基本角度概念，讲授中，适时利用挂图、模型和车刀实物进行讲解。
基本角度的初步选择,联系学生在实习工厂实习的实际情况,通过日常生活的实例,引导学生加深理解。
三.总结答疑 ： 10分
总结本次课重点、要点；回答学生的疑问，结合难点,解疑释惑。
四.布置作业： 《习题册》 5分
五.课后分析：
任课教师：王颖博 教研组长： 科长：
09年 03 月01 日 年 月 日 年 月 日 步骤 内 容 备 注
一
二
课题导入：
（一）、讲评作业；《习题册》P4、第三题、3
（二）、复习提问：确定车刀的辅助平面，切削平面、基面、正交平面；

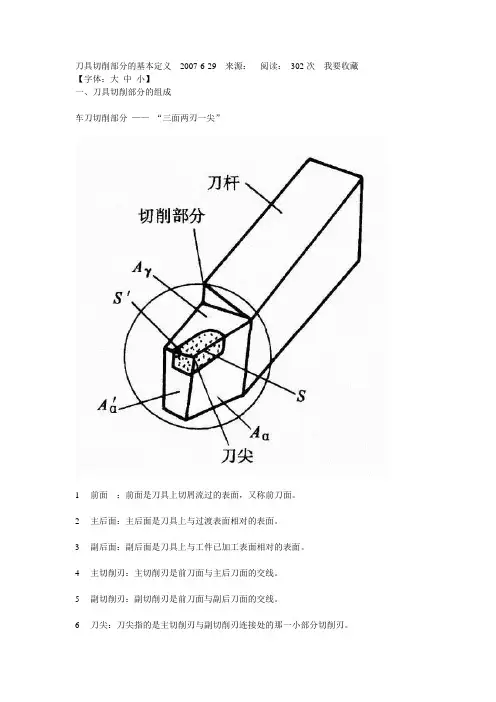

刀具切削部分的基本定义 2007-6-29 来源： 阅读： 302次 我要收藏
【字体：大 中 小】
一、刀具切削部分的组成
车刀切削部分 —— “三面两刃一尖”
1前面 ：前面是刀具上切屑流过的表面，又称前刀面。
2主后面：主后面是刀具上与过渡表面相对的表面。
3副后面：副后面是刀具上与工件已加工表面相对的表面。
4主切削刃：主切削刃是前刀面与主后刀面的交线。
5副切削刃：副切削刃是前刀面与副后刀面的交线。
6刀尖：刀尖指的是主切削刃与副切削刃连接处的那一小部分切削刃。
可见国标《金属切削基本术语》 ( GB/T12204-90 )
二、确定刀具角度的参考系
刀具静止参考系（标注参考系）：不考虑进给运动，并在特定的安装条件下的参考系。
刀具工作参考系（动态参考系）：是确定刀具在切削运动中有效工作角度的基准。考虑了进给运动及安装情况的影响。
组成刀具静止参考系的参考平面有：
1基面Ｐr
基面是通过主切削刃上某一选定点，垂直于该点主运动方向的平面。车刀的基面平行于刀具底平面。
2切削平面Ps
切削平面是通过主切削刃上某一选定点，与主切削刃相切且垂直于基面的平面。
3正交平面Po
它是通过切削刃上的选定点并同时垂直于基面和切削平面的平面。因此，它必须垂直于切削刃在基面上的投影。
4法平面Pn
它是通过切削刃选定点并垂直于切削刃的平面。
5假定工作平面Pf
通过切削刃选定点并垂直于基面，而且平行或垂直于刀具在制造、刃磨及测量时适合于安装或定位的一个平面或轴线，一般说来其方位要平行于假定的进给运动方向。
6背平面Pp
通过切削刃选定点并垂直于基面和假定工作平面的平面。
三种静止参考系：
正交平面参考系 Pr－Ps－Po：由基面、切削平面和正交平面组成。.
法平面参考系 Pr－Ps－Pn：由基面、切削平面和法平面组成。
刀具几何角度对切削加工的影响及其选择
王洋
交通与物流工程学院 机械设计制造及其自动化
摘要：刀具材料的优选对于切削过程的优化具有关键作用，但是，刀具几何角度的选择不合理也会使刀具材料的切削性能得不到充分的发挥。可见，刀具合理几何角度的选择同样是切削刀具理论与实践的重要课题之一。切削加工刀具的完善程度对切削加工的现状和发展起着决定性的作用。
关键词：前角，后角，主偏角，副偏角，刃倾角，刀尖
Geometry of the cutting tool and its selection
WangYang
Transportation and Logistics Engineering Mechanical Design, Manufacturing and Automation
Abstract：Optimization of the cutting tool material has a key role in the optimization process, However,
the choice of cutting tool geometry unreasonable also make the cutting tool materials are not sufficient to
play.Shows that, cutting tool geometry and reasonable choice of cutting tools is also an important issue of
theory and practice of. Degree of perfection of cutting tools on machining status and play a decisive role in
the development of.
Keywords：tool orthogonal rake，tool orthogonal clearance，tool cutting edge angle，tool minor cutting
