单相半波整流电路

单相半波整流电路

什么是单相半波整流电路？

单相半波整流电路是一种简单的电路，它能够将交流电转换为脉冲型直流电。在该电路中，只有一个晶体管或二极管用于整流，因此它也被称为单向导半波整流电路。但是由于电流只在正半周通过，因此整流效率相对较低，在实际应用中使用较少。

单相半波整流电路的工作原理

单相半波整流电路的工作原理基于二极管分流。在正半周，交流电向外输出，二极管为导通状态，电流经过负载并输出直流电。在负半周，二极管反向击穿，导电。在类似于前导区和后导区的反向电压下，电路的工作状态不稳定，因此不会产生输出。

单相半波整流电路的优缺点

单相半波整流电路的主要优点是它非常简单，并且成本低廉。只需要一个二极管和一个适当大小的电阻作为负载即可实现对交流电的转换。

缺点是不仅整流效率低，而且波形失真，其脉动系数为0.482。这意味着输出电流的有效值仅为输入电压的约0.5倍，这对于某些应用来说不够高效。

单相半波整流电路的应用

单相半波整流电路广泛应用于低功率应用中。例如，它可以用于较小的电子设备，例如手机充电器、转换器、稳压器等。它还可以用于电灯和消费电子设备，例如电视机、咖啡机、音响和计算机系统。

单相半波整流电路是一种简单、成本低廉的电路，能够将交流电转换为脉冲型直流电，但其整流效率较低，波形也易失真。在低功率应用中，它仍然是一种有效的电路。

学习好资料 欢迎下载

《单相半波整流电路》教案

教学目标

＊知识与能力目标

1.了解使用整流电路的原因

2.掌握单相半波整流电路的结构以及元器件的作用

3.理解电路工作过程，能对负载上的直流电压与直流电流进行估算

4.会根据负载要求设计整流电路以及正确选择二极管和变压器。

＊过程与方法目标

学生通过“任务”由实验去发现、去总结，在团队协作过程中学会运用所学的电路知识解决实际问题。

＊情感态度与价值观目标

通过实验，培养学生团队协作精神，以及爱科学、学科学、用科学的良好习惯，并由此提高学生学习电子知识的兴趣。

教学重难点

重点：半波整流电路的组成、电路的估算以及实用整流电路中二极管的选择。

难点：实用半波整流电路中二极管的选择。

教学方法

实物展示法、实验演示法、讲练结合法、启发诱导法

教学准备

*实验器材：电子实验台1张，变压器1个，整流二极管1只，负载电阻1只，万用表1块，双踪示波器1台，连接导线若干。（共4组）

*电化教具：《半波整流电路》课件一个，多媒体投影设备一套。

教学过程：

(一)学前导入

（呈现交流电、脉动直流电、平滑直流电的波形图，学生讨论归纳三个定义，教师提示讨论方向）

交流电：大小和方向都随时间不断变化。

脉动直流电：方向不变、大小随时间不断变化。

平滑直流电：大小和方向都不随时间改变。

（二）自主探究

任务一、学生按任务书电路图接好电路。并思考：各组成元器件的作用。（学生分组实验、得出结论） 学习好资料 欢迎下载

任务二、根据任务一电路，将双踪示波器的输出探头CH1、CH2分别接到变压器次级和负载两端，接通电源。

（学生分组实验，观察：u2与UL的波形图，并画在任务书上。）

得出结论：在u2的正半周期，UL = u2

在u2的负半周期，UL=0

任务三、负载直流电压与直流电流的估算

根据任务二电路，分别利用万用表的交流电压档（10V量程）与直流电压档（10V量程），测试交流电压有效值U2和脉动直流电压UL。

单相半波整流电路

半波直流整流电路（Half Wave Rectifier Circuit）是一类简单的整流电路，它从交流电源中获取输入，可以有效的整流交流电，从而输出直流电。它也常常被称作为“半桥整流电路”。

半波整流电路由整流元件（经常使用双极二极管）和均流元件（经常使用电感）组成。在半波整流电路中，AC电源的正半波通过整流元件（双等效整流管）流入，而负半波则被整流元件抑制，把输出无正负之分的半波直流电流形式。电感和附加电容可以提高半波整流输出的直流电压，抑制掉流过整流元件的峰值电流，减少半波整流电路中切换损耗和谐波损耗，获得较高效率，更好的负载特性和更平滑的输出电压。

半波整流电路主要用于电力补偿和修正，单相驱动和点动保护，以及流量检测等应用场合。 直流整流电路具有结构简单，体积小，重量轻，制造成本低，容易实现成熟的节能和自动控制的优点，但它的最大缺点是其半波效率很低，由于流入的都是正半波，负半波不能被整流而损失了

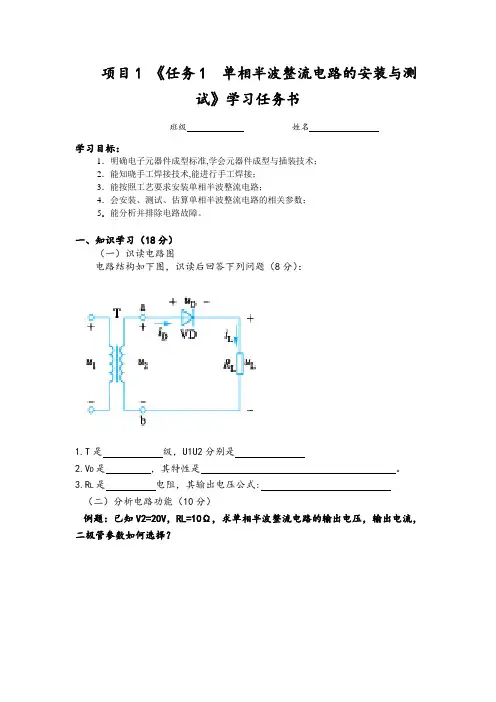

项目1 《任务1 单相半波整流电路的安装与测试》学习任务书

班级 姓名

学习目标：

1．明确电子元器件成型标准,学会元器件成型与插装技术；

2．能知晓手工焊接技术,能进行手工焊接；

3．能按照工艺要求安装单相半波整流电路；

4．会安装、测试、估算单相半波整流电路的相关参数；

5．能分析并排除电路故障。

一、知识学习（18分）

（一）识读电路图

电路结构如下图，识读后回答下列问题（8分）：

1.T是 级，U1U2分别是

2.VD是 ，其特性是 。

3.RL是 电阻，其输出电压公式:

（二）分析电路功能（10分）

例题：已知V2=20V，RL=10Ω，求单相半波整流电路的输出电压，输出电流，二极管参数如何选择？

二、任务实施

（一）任务实施一：电路安装（42分）

（1）元器件检测

序号 标称 名称 测量结果 序号 标称 名称 测量结果

1 电阻 10

2 电阻 11

3 电阻 12

4 电阻 13

5 电阻 14

6 15

7 16

8 17

9 18

（2）电路安装

按照安装工艺要求完成电路安装、检测和场地整理。

（3）评价反馈

根据评价标准对组织评价，并填入下表。

评价分类 评价标准 自评分 互评分 师评分

元器件识别与检测

（8分） 1.能根据封装正确识别元器件，并且安装位置正确；

2.能运用万用表对元器件进行检测，并判断其质量。

元器件引脚成形

（5分） 1. 能运用长尖嘴钳或捏子对元器件引脚成形；
